Строительный камень

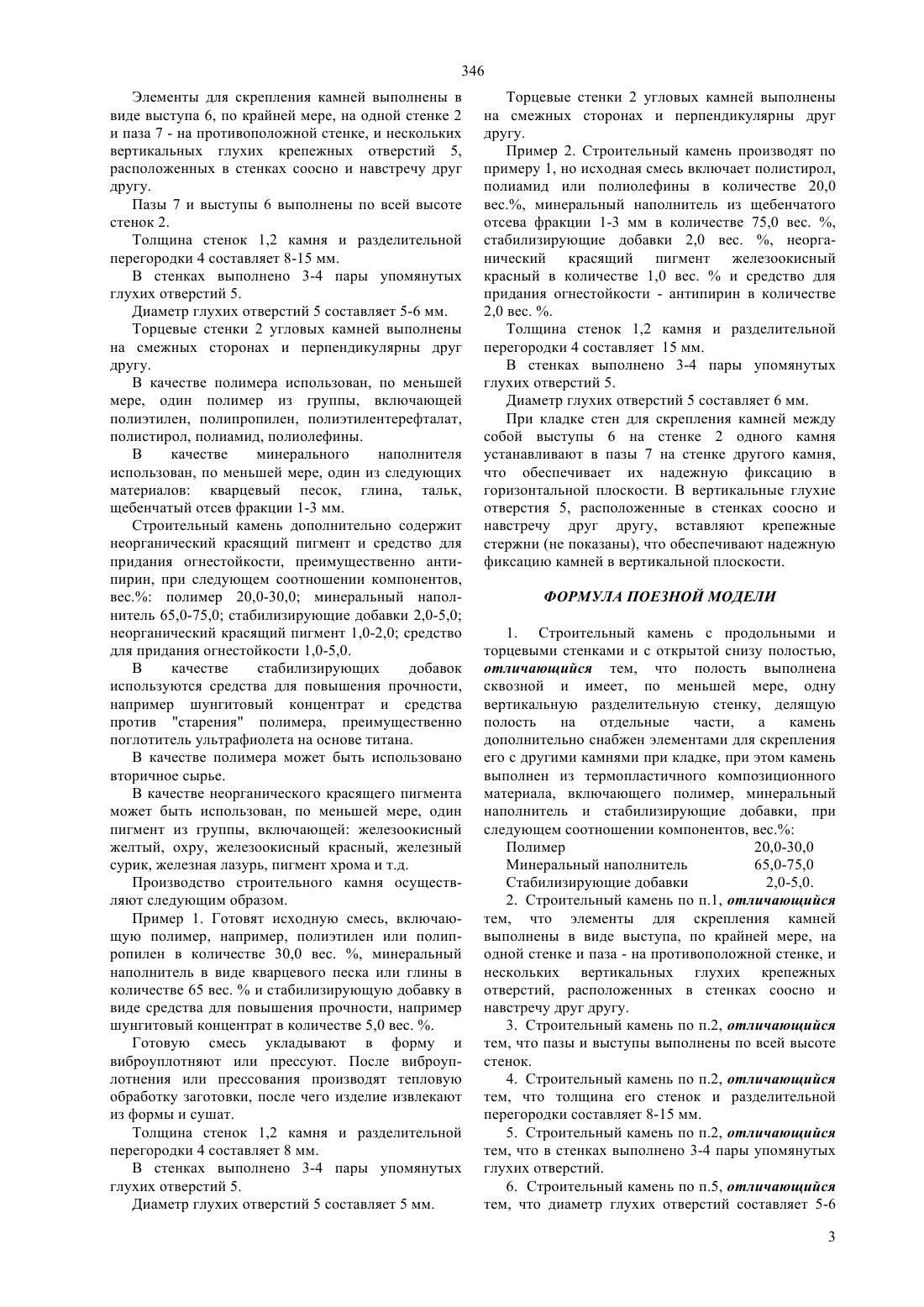

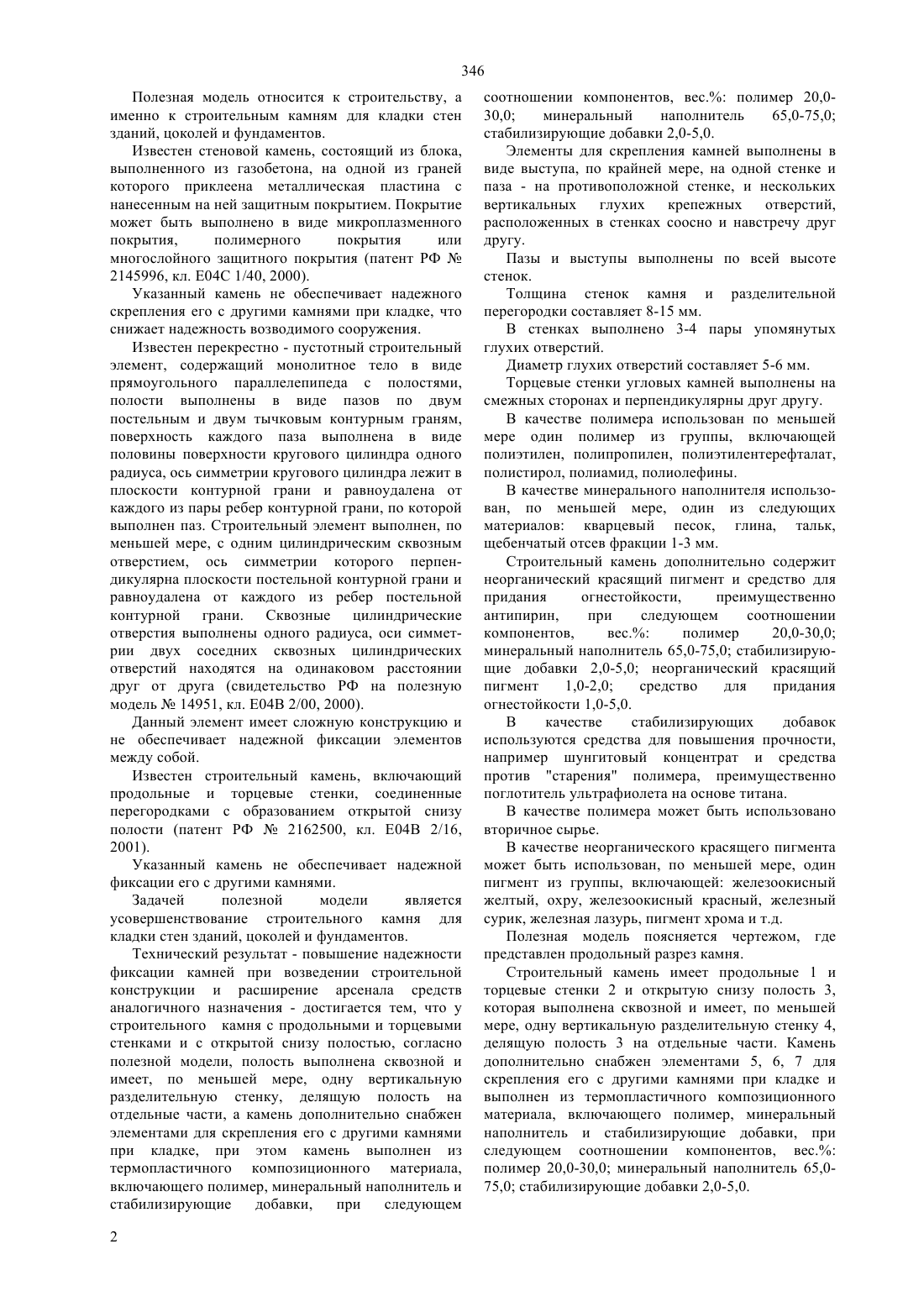

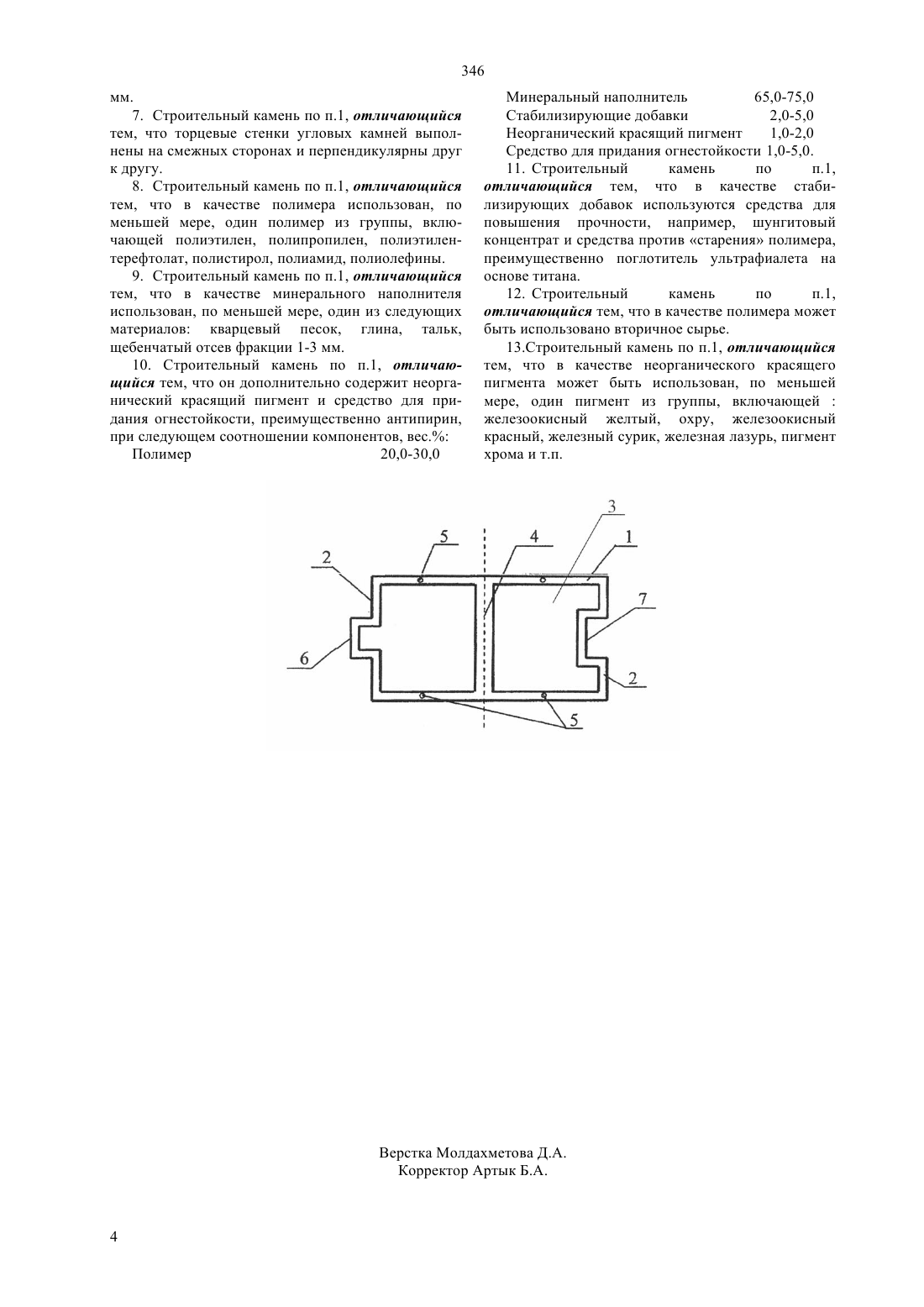

(51) 04 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ включающего полимер, минеральный наполнитель и стабилизирующие добавки,при следующем соотношении компонентов, вес. полимер 20,030,0 минеральный наполнитель 65,0-75,0 стабилизирующие добавки 2,0-5,0. Элементы для скрепления камней выполнены в виде выступа, по крайней мере, на одной стенке и паза - на противоположной стенке, и нескольких вертикальных глухих крепежных отверстий,расположенных в стенках соосно и навстречу друг другу. Пазы и выступы выполнены по всей высоте стенок. Толщина стенок камня и разделительной перегородки составляет 8-15 мм. В стенках выполнено 3-4 пары упомянутых глухих отверстий. Диаметр глухих отверстий составляет 5-6 мм. Торцевые стенки угловых камней выполнены на смежных сторонах и перпендикулярны друг другу. В качестве полимера использован по меньшей мере один полимер из группы, включающей полиэтилен, полипропилен, полиэтилентерефталат,полистирол, полиамид, полиолефины. В качестве минерального наполнителя использован,по меньшей мере, один из следующих материалов кварцевый песок, глина, тальк, щебенчатый отсев фракции 1-3 мм.(73) Мирошниченко Андрей Валерьевич ,Верзун Анатолий Васильевич(57) Полезная модель относится к строительству, а именно к строительным камням для кладки стен зданий, цоколей и фундаментов. Технический результат - повышение надежности фиксации камней при возведении строительной конструкции и расширение арсенала средств аналогичного назначения - достигается тем, что у строительного камня с продольными и торцевыми стенками и с открытой снизу полостью, согласно полезной модели, полость выполнена сквозной и имеет, по меньшей мере, одну вертикальную разделительную стенку, делящую полость на отдельные части, а камень дополнительно снабжен элементами для скрепления его с другими камнями при кладке, при этом камень выполнен из термопластичного композиционного материала, 346 Полезная модель относится к строительству, а именно к строительным камням для кладки стен зданий, цоколей и фундаментов. Известен стеновой камень, состоящий из блока,выполненного из газобетона, на одной из граней которого приклеена металлическая пластина с нанесенным на ней защитным покрытием. Покрытие может быть выполнено в виде микроплазменного покрытия,полимерного покрытия или многослойного защитного покрытия (патент РФ 2145996, кл. Е 04 С 1/40, 2000). Указанный камень не обеспечивает надежного скрепления его с другими камнями при кладке, что снижает надежность возводимого сооружения. Известен перекрестно - пустотный строительный элемент, содержащий монолитное тело в виде прямоугольного параллелепипеда с полостями,полости выполнены в виде пазов по двум постельным и двум тычковым контурным граням,поверхность каждого паза выполнена в виде половины поверхности кругового цилиндра одного радиуса, ось симметрии кругового цилиндра лежит в плоскости контурной грани и равноудалена от каждого из пары ребер контурной грани, по которой выполнен паз. Строительный элемент выполнен, по меньшей мере, с одним цилиндрическим сквозным отверстием, ось симметрии которого перпендикулярна плоскости постельной контурной грани и равноудалена от каждого из ребер постельной контурной грани. Сквозные цилиндрические отверстия выполнены одного радиуса, оси симметрии двух соседних сквозных цилиндрических отверстий находятся на одинаковом расстоянии друг от друга (свидетельство РФ на полезную модель 14951, кл. Е 04 В 2/00, 2000). Данный элемент имеет сложную конструкцию и не обеспечивает надежной фиксации элементов между собой. Известен строительный камень, включающий продольные и торцевые стенки, соединенные перегородками с образованием открытой снизу полости (патент РФ 2162500, кл. Е 04 В 2/16,2001). Указанный камень не обеспечивает надежной фиксации его с другими камнями. Задачей полезной модели является усовершенствование строительного камня для кладки стен зданий, цоколей и фундаментов. Технический результат - повышение надежности фиксации камней при возведении строительной конструкции и расширение арсенала средств аналогичного назначения - достигается тем, что у строительного камня с продольными и торцевыми стенками и с открытой снизу полостью, согласно полезной модели, полость выполнена сквозной и имеет, по меньшей мере, одну вертикальную разделительную стенку, делящую полость на отдельные части, а камень дополнительно снабжен элементами для скрепления его с другими камнями при кладке, при этом камень выполнен из термопластичного композиционного материала,включающего полимер, минеральный наполнитель и стабилизирующие добавки,при следующем 2 соотношении компонентов, вес. полимер 20,030,0 минеральный наполнитель 65,0-75,0 стабилизирующие добавки 2,0-5,0. Элементы для скрепления камней выполнены в виде выступа, по крайней мере, на одной стенке и паза - на противоположной стенке, и нескольких вертикальных глухих крепежных отверстий,расположенных в стенках соосно и навстречу друг другу. Пазы и выступы выполнены по всей высоте стенок. Толщина стенок камня и разделительной перегородки составляет 8-15 мм. В стенках выполнено 3-4 пары упомянутых глухих отверстий. Диаметр глухих отверстий составляет 5-6 мм. Торцевые стенки угловых камней выполнены на смежных сторонах и перпендикулярны друг другу. В качестве полимера использован по меньшей мере один полимер из группы, включающей полиэтилен, полипропилен, полиэтилентерефталат,полистирол, полиамид, полиолефины. В качестве минерального наполнителя использован, по меньшей мере, один из следующих материалов кварцевый песок, глина, тальк,щебенчатый отсев фракции 1-3 мм. Строительный камень дополнительно содержит неорганический красящий пигмент и средство для придания огнестойкости,преимущественно антипирин,при следующем соотношении компонентов,вес. полимер 20,0-30,0 минеральный наполнитель 65,0-75,0 стабилизирующие добавки 2,0-5,0 неорганический красящий пигмент 1,0-2,0 средство для придания огнестойкости 1,0-5,0. В качестве стабилизирующих добавок используются средства для повышения прочности,например шунгитовый концентрат и средства против старения полимера, преимущественно поглотитель ультрафиолета на основе титана. В качестве полимера может быть использовано вторичное сырье. В качестве неорганического красящего пигмента может быть использован, по меньшей мере, один пигмент из группы, включающей железоокисный желтый, охру, железоокисный красный, железный сурик, железная лазурь, пигмент хрома и т.д. Полезная модель поясняется чертежом, где представлен продольный разрез камня. Строительный камень имеет продольные 1 и торцевые стенки 2 и открытую снизу полость 3,которая выполнена сквозной и имеет, по меньшей мере, одну вертикальную разделительную стенку 4,делящую полость 3 на отдельные части. Камень дополнительно снабжен элементами 5, 6, 7 для скрепления его с другими камнями при кладке и выполнен из термопластичного композиционного материала, включающего полимер, минеральный наполнитель и стабилизирующие добавки, при следующем соотношении компонентов, вес. полимер 20,0-30,0 минеральный наполнитель 65,075,0 стабилизирующие добавки 2,0-5,0. 346 Элементы для скрепления камней выполнены в виде выступа 6, по крайней мере, на одной стенке 2 и паза 7 - на противоположной стенке, и нескольких вертикальных глухих крепежных отверстий 5,расположенных в стенках соосно и навстречу друг другу. Пазы 7 и выступы 6 выполнены по всей высоте стенок 2. Толщина стенок 1,2 камня и разделительной перегородки 4 составляет 8-15 мм. В стенках выполнено 3-4 пары упомянутых глухих отверстий 5. Диаметр глухих отверстий 5 составляет 5-6 мм. Торцевые стенки 2 угловых камней выполнены на смежных сторонах и перпендикулярны друг другу. В качестве полимера использован, по меньшей мере, один полимер из группы, включающей полиэтилен, полипропилен, полиэтилентерефталат,полистирол, полиамид, полиолефины. В качестве минерального наполнителя использован, по меньшей мере, один из следующих материалов кварцевый песок, глина, тальк,щебенчатый отсев фракции 1-3 мм. Строительный камень дополнительно содержит неорганический красящий пигмент и средство для придания огнестойкости, преимущественно антипирин, при следующем соотношении компонентов,вес. полимер 20,0-30,0 минеральный наполнитель 65,0-75,0 стабилизирующие добавки 2,0-5,0 неорганический красящий пигмент 1,0-2,0 средство для придания огнестойкости 1,0-5,0. В качестве стабилизирующих добавок используются средства для повышения прочности,например шунгитовый концентрат и средства против старения полимера, преимущественно поглотитель ультрафиолета на основе титана. В качестве полимера может быть использовано вторичное сырье. В качестве неорганического красящего пигмента может быть использован, по меньшей мере, один пигмент из группы, включающей железоокисный желтый, охру, железоокисный красный, железный сурик, железная лазурь, пигмент хрома и т.д. Производство строительного камня осуществляют следующим образом. Пример 1. Готовят исходную смесь, включающую полимер, например, полиэтилен или полипропилен в количестве 30,0 вес. , минеральный наполнитель в виде кварцевого песка или глины в количестве 65 вес.и стабилизирующую добавку в виде средства для повышения прочности, например шунгитовый концентрат в количестве 5,0 вес. . Готовую смесь укладывают в форму и виброуплотняют или прессуют. После виброуплотнения или прессования производят тепловую обработку заготовки, после чего изделие извлекают из формы и сушат. Толщина стенок 1,2 камня и разделительной перегородки 4 составляет 8 мм. В стенках выполнено 3-4 пары упомянутых глухих отверстий 5. Диаметр глухих отверстий 5 составляет 5 мм. Торцевые стенки 2 угловых камней выполнены на смежных сторонах и перпендикулярны друг другу. Пример 2. Строительный камень производят по примеру 1, но исходная смесь включает полистирол,полиамид или полиолефины в количестве 20,0 вес., минеральный наполнитель из щебенчатого отсева фракции 1-3 мм в количестве 75,0 вес. ,стабилизирующие добавки 2,0 вес. , неорганический красящий пигмент железоокисный красный в количестве 1,0 вес.и средство для придания огнестойкости - антипирин в количестве 2,0 вес. . Толщина стенок 1,2 камня и разделительной перегородки 4 составляет 15 мм. В стенках выполнено 3-4 пары упомянутых глухих отверстий 5. Диаметр глухих отверстий 5 составляет 6 мм. При кладке стен для скрепления камней между собой выступы 6 на стенке 2 одного камня устанавливают в пазы 7 на стенке другого камня,что обеспечивает их надежную фиксацию в горизонтальной плоскости. В вертикальные глухие отверстия 5, расположенные в стенках соосно и навстречу друг другу, вставляют крепежные стержни (не показаны), что обеспечивают надежную фиксацию камней в вертикальной плоскости. ФОРМУЛА ПОЕЗНОЙ МОДЕЛИ 1. Строительный камень с продольными и торцевыми стенками и с открытой снизу полостью,отличающийся тем, что полость выполнена сквозной и имеет, по меньшей мере, одну вертикальную разделительную стенку, делящую полость на отдельные части,а камень дополнительно снабжен элементами для скрепления его с другими камнями при кладке, при этом камень выполнен из термопластичного композиционного материала, включающего полимер, минеральный наполнитель и стабилизирующие добавки, при следующем соотношении компонентов, вес. Полимер 20,0-30,0 Минеральный наполнитель 65,0-75,0 Стабилизирующие добавки 2,0-5,0. 2. Строительный камень по п.1, отличающийся тем, что элементы для скрепления камней выполнены в виде выступа, по крайней мере, на одной стенке и паза - на противоположной стенке, и нескольких вертикальных глухих крепежных отверстий, расположенных в стенках соосно и навстречу друг другу. 3. Строительный камень по п.2, отличающийся тем, что пазы и выступы выполнены по всей высоте стенок. 4. Строительный камень по п.2, отличающийся тем, что толщина его стенок и разделительной перегородки составляет 8-15 мм. 5. Строительный камень по п.2, отличающийся тем, что в стенках выполнено 3-4 пары упомянутых глухих отверстий. 6. Строительный камень по п.5, отличающийся тем, что диаметр глухих отверстий составляет 5-6 3 346 мм. 7. Строительный камень по п.1, отличающийся тем, что торцевые стенки угловых камней выполнены на смежных сторонах и перпендикулярны друг к другу. 8. Строительный камень по п.1, отличающийся тем, что в качестве полимера использован, по меньшей мере, один полимер из группы, включающей полиэтилен, полипропилен, полиэтилентерефтолат, полистирол, полиамид, полиолефины. 9. Строительный камень по п.1, отличающийся тем, что в качестве минерального наполнителя использован, по меньшей мере, один из следующих материалов кварцевый песок, глина, тальк,щебенчатый отсев фракции 1-3 мм. 10. Строительный камень по п.1, отличающийся тем, что он дополнительно содержит неорганический красящий пигмент и средство для придания огнестойкости, преимущественно антипирин,при следующем соотношении компонентов, вес. Полимер 20,0-30,0 Минеральный наполнитель 65,0-75,0 Стабилизирующие добавки 2,0-5,0 Неорганический красящий пигмент 1,0-2,0 Средство для придания огнестойкости 1,0-5,0. 11. Строительный камень по п.1,отличающийся тем, что в качестве стабилизирующих добавок используются средства для повышения прочности, например, шунгитовый концентрат и средства против старения полимера,преимущественно поглотитель ультрафиалета на основе титана. 12. Строительный камень по п.1,отличающийся тем, что в качестве полимера может быть использовано вторичное сырье. 13.Строительный камень по п.1, отличающийся тем, что в качестве неорганического красящего пигмента может быть использован, по меньшей мере, один пигмент из группы, включающейжелезоокисный желтый, охру, железоокисный красный, железный сурик, железная лазурь, пигмент хрома и т.п.
