Опалубка крупнощитовая для железобетонных конструкций

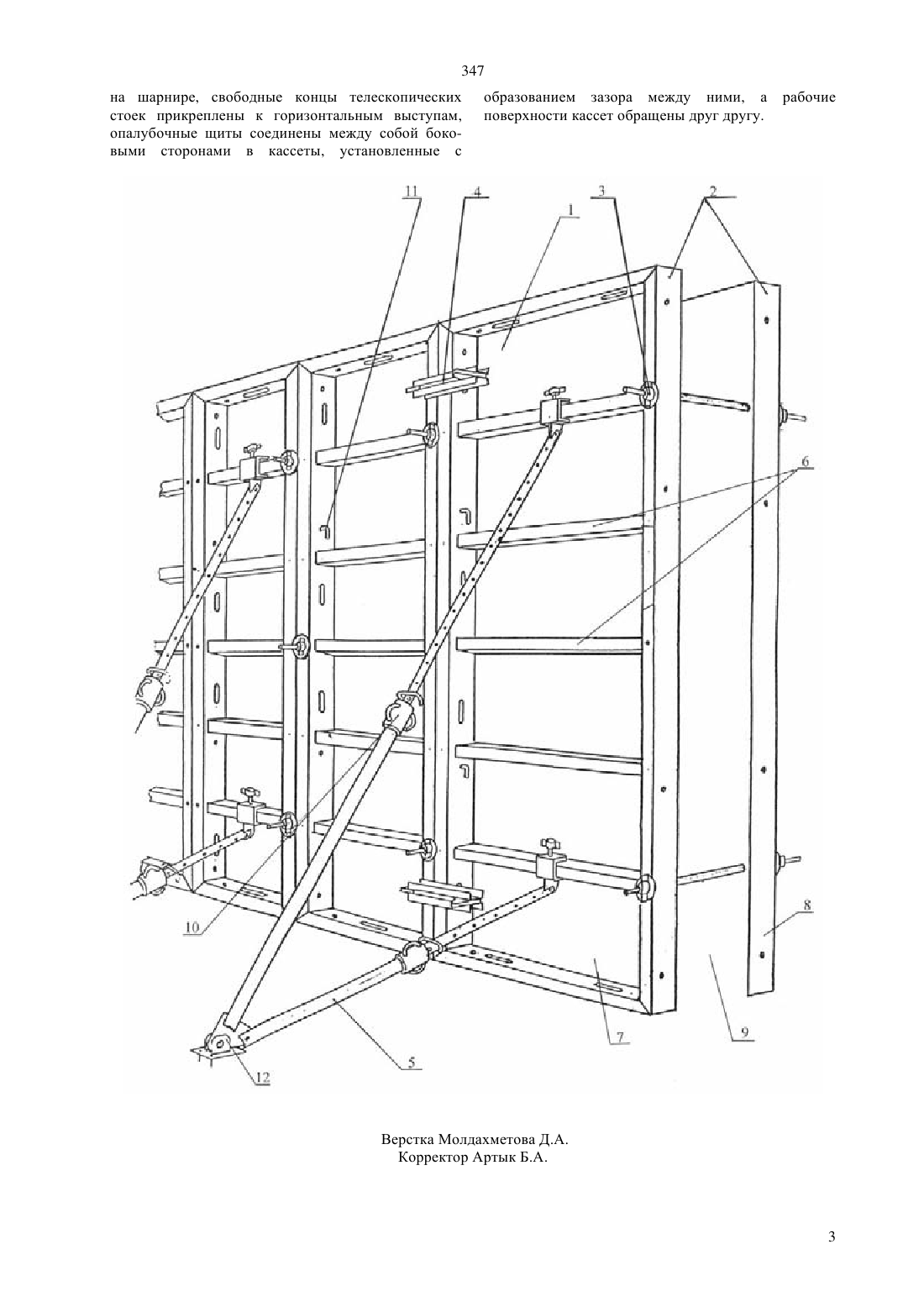

(51) 04 11/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ железобетонных конструкций,включающей вертикальные опалубочные щиты с ребрами жесткости, соединенные между собой крепежными устройствами, и фиксирующие элементы, согласно полезной модели, щиты снабжены поперечными горизонтальными выступами, ребра жесткости выполнены по периметру щитов, фиксирующие элементы образованы телескопическими стойками,которые установлены радиально на шарнире,свободные концы телескопических стоек прикреплены к горизонтальным выступам,опалубочные щиты соединены между собой боковыми сторонами в кассеты, установленные с образованием зазора между ними, а рабочие поверхности кассет обращены друг к другу.(54) ОПАЛУБКА КРУПНОЩИТОВАЯ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ(57) Полезная модель относится к строительству и может быть использована при возведении стен из монолитного железобетона. Технический результат-упрощение регулирования положения щитов и возможность изготовления железобетонных конструкций любой толщины достигается тем, что у опалубки крупнощитовой для 347 Полезная модель относится к строительству и может быть использована при возведении стен из монолитного железобетона. Известна опалубка для возведения монолитных железобетонных конструкций, включающая опалубочные щиты, содержащие палубу и наружную панель, скрепленные между собой ребрами жесткости с образованием параллельных каналов, а также средства фиксации опалубочных щитов в проектном положении. Опалубочные щиты образованы из полосовых опалубочных элементов,боковые кромки которых оснащены линейным замковым соединением, при этом полосовые опалубочные элементы выполнены из термопластичного материала и по боковым кромкам содержат консольные участки палубы, наружной панели и линейное замковое соединение. В состав опалубки дополнительно включены угловые опалубочные элементы, выполненные в виде изогнутого в продольном направлении полосового опалубочного элемента (предварительный патент РК 12762, кл. 04 9/05, 2003). Указанная опалубка имеет сложную конструкцию и предполагает использование поливинилхлоридной компаундной смеси для изготовления угловых и полосовых опалубочных элементов, что требует значительных материальных затрат. Известна опалубка крупнощитовая для железобетонных конструкций, включающая вертикальные опалубочные щиты с ребрами жесткости, соединенные между собой крепежными устройствами,фиксирующие элементы, шарнирные подкосы и домкрат (патент РФ 2040657, кл. 04 11/38,1995). Недостатком этой опалубки является сложность регулирования заданного положения опалубочных щитов и толщины возводимой железобетонной конструкции. Задачей полезной модели является разработка конструкции крупнощитовой опалубки, не требующей значительных материальных затрат для ее изготовления. Технический результат-упрощение регулирования положения щитов и возможность изготовления железобетонных конструкций любой толщины-достигается тем, что у опалубки крупнощитовой для железобетонных конструкций, включающей вертикальные опалубочные щиты с ребрами жесткости, соединенные между собой крепежными устройствами, и фиксирующие элементы, согласно полезной модели, щиты снабжены поперечными горизонтальными выступами,ребра жесткости выполнены по периметру щитов,фиксирующие элементы образованы телескопиическими стойками, которые установлены радиально на шарнире, свободные концы телескопических стоек прикреплены к горизонтальным выступам,опалубочные щиты соединены между собой боковыми сторонами в кассеты, установленные с образованием зазора между ними, а рабочие поверхности кассет обращены друг к другу. 2 Образование фиксирующих элементов телескопическими стойками, которые установлены радиально на шарнире, свободные концы которых прикреплены к горизонтальным выступам,упрощает регулирование положения щитов и позволяет располагать их строго вертикально или под любым углом при необходимости возведения конструкций переменного сечения. Это повышает удобство при эксплуатации и расширяет технологические возможности опалубки и ассортимент железобетонных конструкций. Полезная модель поясняется чертежом, где представлен общий вид опалубки. Опалубка крупнощитовая для железобетонных конструкций включает опалубочные щиты 1 с ребрами жесткости 2, соединенные между собой крепежными устройствами 3,4. Щиты 1 снабжены поперечными горизонтальными выступами 6, ребра жесткости 2 выполнены по периметру щитов,фиксирующие элементы 5 образованы телескопиическими стойками, которые установлены радиально на шарнире 12. Длину стоек 5 регулируют зажимами 10. Свободные концы телескопических стоек прикреплены к горизонтальным выступам 6, опалубочные щиты 1 соединены между собой с помощью крепежных устройств 4 и пальцев 11 боковыми сторонами в кассеты 7,8, установленные с образованием зазора 9 между ними, а рабочие поверхности кассет обращены друг к другу. Используют устройство следующим образом. Устанавливают щиты 1 в вертикальное положение. С помощью крепежного устройства 3 (стяжки) регулируют величину зазора 9 между щитами на толщину заливки. Свободные концы телескопических стоек 5 прикрепляют к горизонтальным выступам 6 щитов и регулируют вертикальность установки щитов 1. Затем монтируют следующие щиты и соединяют их с ранее установленными смежными щитами 1 боковыми сторонами с помощью крепежных устройств 4 и пальцев 11 для образования кассет 7,8. Количество щитов в кассете может быть различным, в зависимости от площади возводимой конструкции. В образованный зазор 9 заливают бетонную смесь. После бетонирования остатки бетона на внешней стороне опалубки немедленно удаляют водой без примеси песка. После распалубливания для удалеения остатков бетона с внутренней стороны опалубки используют шпатель или скребок. Сразу после распалубливания и перед каждым бетонированием на рабочую поверхность кассет наносят смазку. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Опалубка крупнощитовая для железобетонных конструкций, включающая опалубочные щиты с ребрами жесткости, соединенные между собой крепежными устройствами, и фиксирующие элементы, отличающаяся тем, что щиты снабжены поперечными горизонтальными выступами, ребра жесткости выполнены по периметру щитов,фиксирующие элементы образованы телескопиическими стойками, которые установлены радиально 347 на шарнире, свободные концы телескопических стоек прикреплены к горизонтальным выступам,опалубочные щиты соединены между собой боковыми сторонами в кассеты, установленные с образованием зазора между ними, а рабочие поверхности кассет обращены друг другу.
