Резервуар стальной для хранения нефтепродуктов

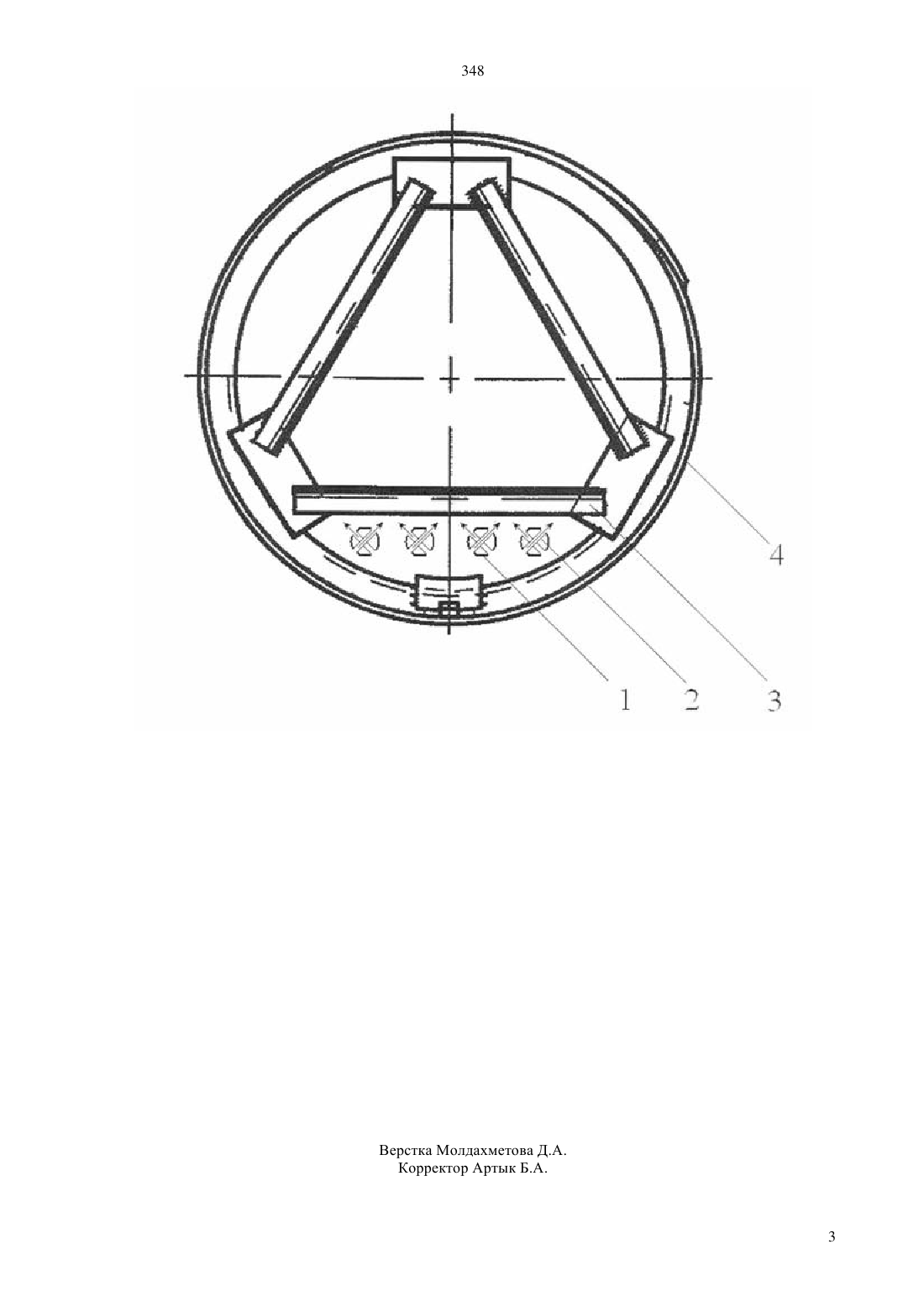

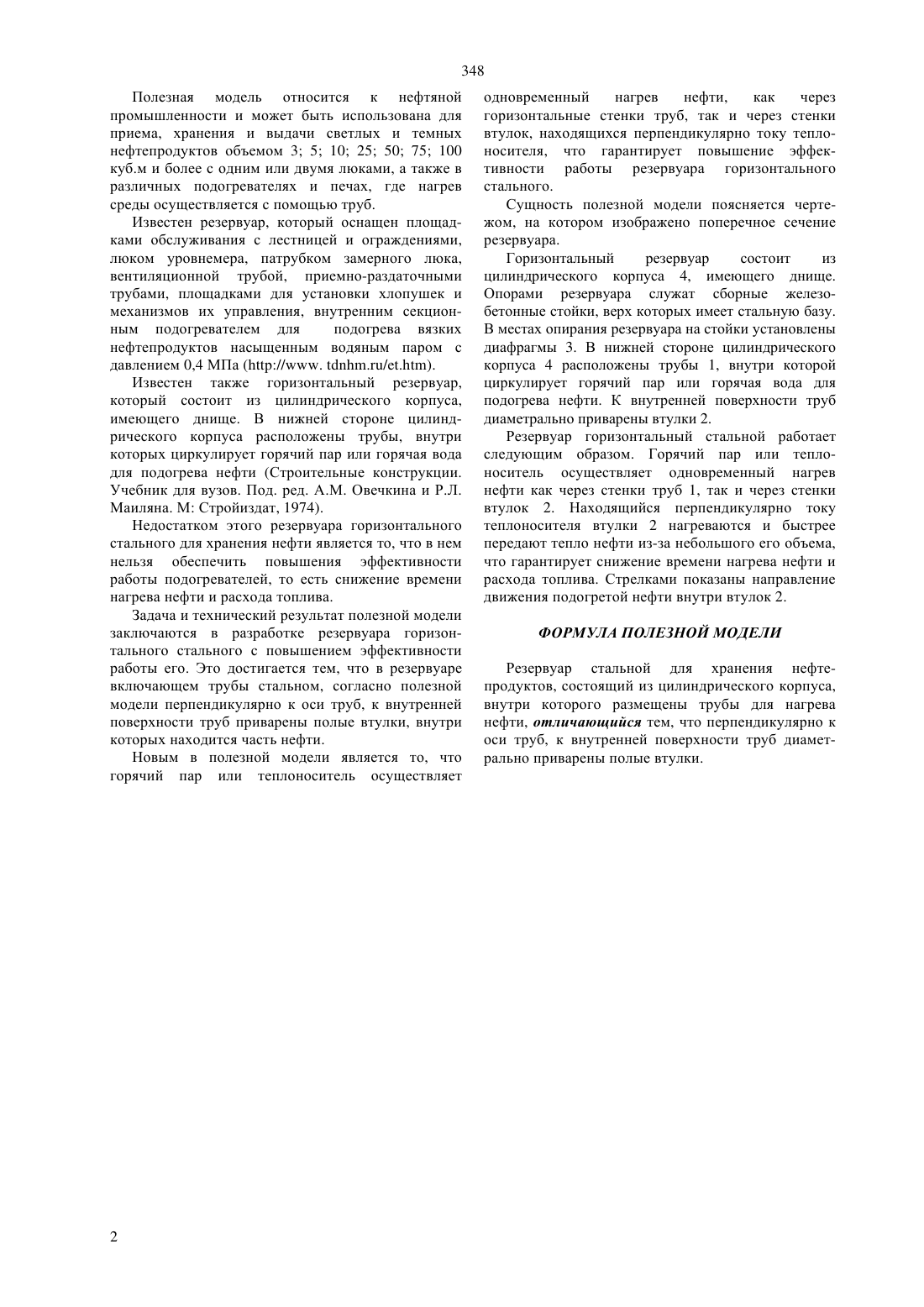

(51) 04 7/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ различных подогревателях и печах, где нагрев среды осуществляется с помощью труб. Задача и технический результат полезной модели заключаются в разработке резервуара стального с повышением эффективности работы его. Это достигается тем, что в резервуаре стальном,согласно полезной модели, перпендикулярно к оси труб, приварены полые втулки, внутри которых циркулирует часть нефти. Новым в полезной модели является то, что горячий пар или теплоноситель осуществляет одновременный нагрев нефти, как через горизонтальные стенки труб, так и через стенки втулок, находящихся перпендикулярно току теплоносителя, что гарантирует повышение эффективности работы резервуара стального.(72) Айтышев Сергей Молдагалиевич Спандияров Ерман Байузаков Камбар Абуович(73) Товарищество с ограниченной ответственностью Завод строительных конструкций(54) РЕЗЕРВУАР СТАЛЬНОЙ ДЛЯ ХРАНЕНИЯ НЕФТЕПРОДУКТОВ(57) Полезная модель относится к нефтяной промышленности и может быть использована для приема, хранения и выдачи светлых и темных нефтепродуктов объемом 3 5 10 25 50 75 100 куб.м. и более с одним или двумя люками, а также в 348 Полезная модель относится к нефтяной промышленности и может быть использована для приема, хранения и выдачи светлых и темных нефтепродуктов объемом 3 5 10 25 50 75 100 куб.м и более с одним или двумя люками, а также в различных подогревателях и печах, где нагрев среды осуществляется с помощью труб. Известен резервуар, который оснащен площадками обслуживания с лестницей и ограждениями,люком уровнемера, патрубком замерного люка,вентиляционной трубой, приемно-раздаточными трубами, площадками для установки хлопушек и механизмов их управления, внутренним секционным подогревателем для подогрева вязких нефтепродуктов насыщенным водяным паром с давлением 0,4 МПа (р//. ./.). Известен также горизонтальный резервуар,который состоит из цилиндрического корпуса,имеющего днище. В нижней стороне цилиндрического корпуса расположены трубы, внутри которых циркулирует горячий пар или горячая вода для подогрева нефти (Строительные конструкции. Учебник для вузов. Под. ред. А.М. Овечкина и Р.Л. Маиляна. М Стройиздат, 1974). Недостатком этого резервуара горизонтального стального для хранения нефти является то, что в нем нельзя обеспечить повышения эффективности работы подогревателей, то есть снижение времени нагрева нефти и расхода топлива. Задача и технический результат полезной модели заключаются в разработке резервуара горизонтального стального с повышением эффективности работы его. Это достигается тем, что в резервуаре включающем трубы стальном, согласно полезной модели перпендикулярно к оси труб, к внутренней поверхности труб приварены полые втулки, внутри которых находится часть нефти. Новым в полезной модели является то, что горячий пар или теплоноситель осуществляет одновременный нагрев нефти,как через горизонтальные стенки труб, так и через стенки втулок, находящихся перпендикулярно току теплоносителя, что гарантирует повышение эффективности работы резервуара горизонтального стального. Сущность полезной модели поясняется чертежом, на котором изображено поперечное сечение резервуара. Горизонтальный резервуар состоит из цилиндрического корпуса 4, имеющего днище. Опорами резервуара служат сборные железобетонные стойки, верх которых имеет стальную базу. В местах опирания резервуара на стойки установлены диафрагмы 3. В нижней стороне цилиндрического корпуса 4 расположены трубы 1, внутри которой циркулирует горячий пар или горячая вода для подогрева нефти. К внутренней поверхности труб диаметрально приварены втулки 2. Резервуар горизонтальный стальной работает следующим образом. Горячий пар или теплоноситель осуществляет одновременный нагрев нефти как через стенки труб 1, так и через стенки втулок 2. Находящийся перпендикулярно току теплоносителя втулки 2 нагреваются и быстрее передают тепло нефти из-за небольшого его объема,что гарантирует снижение времени нагрева нефти и расхода топлива. Стрелками показаны направление движения подогретой нефти внутри втулок 2. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Резервуар стальной для хранения нефтепродуктов, состоящий из цилиндрического корпуса,внутри которого размещены трубы для нагрева нефти, отличающийся тем, что перпендикулярно к оси труб, к внутренней поверхности труб диаметрально приварены полые втулки.
