Интегрированный приемо-передающий модуль спутниковых радионавигационных систем

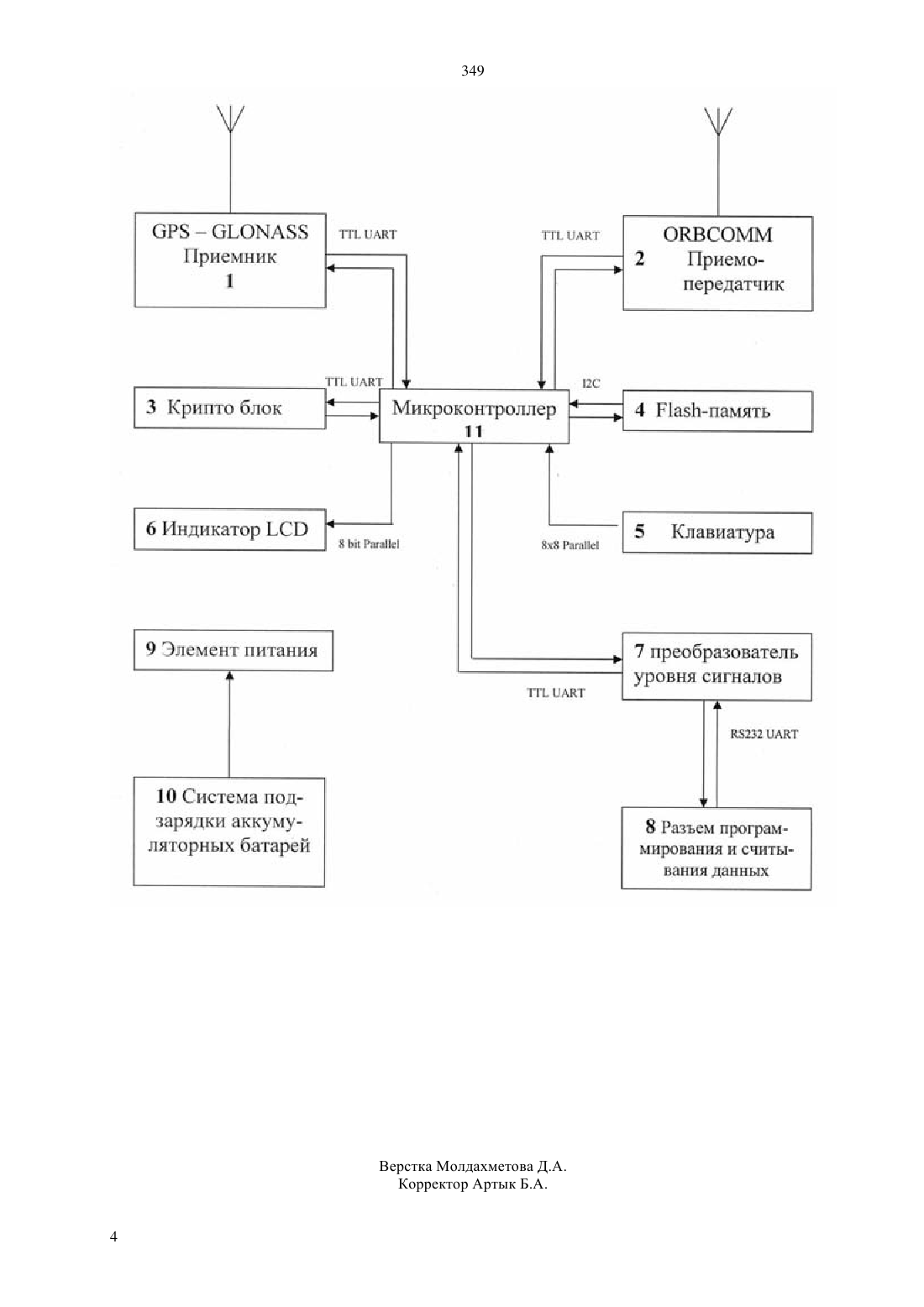

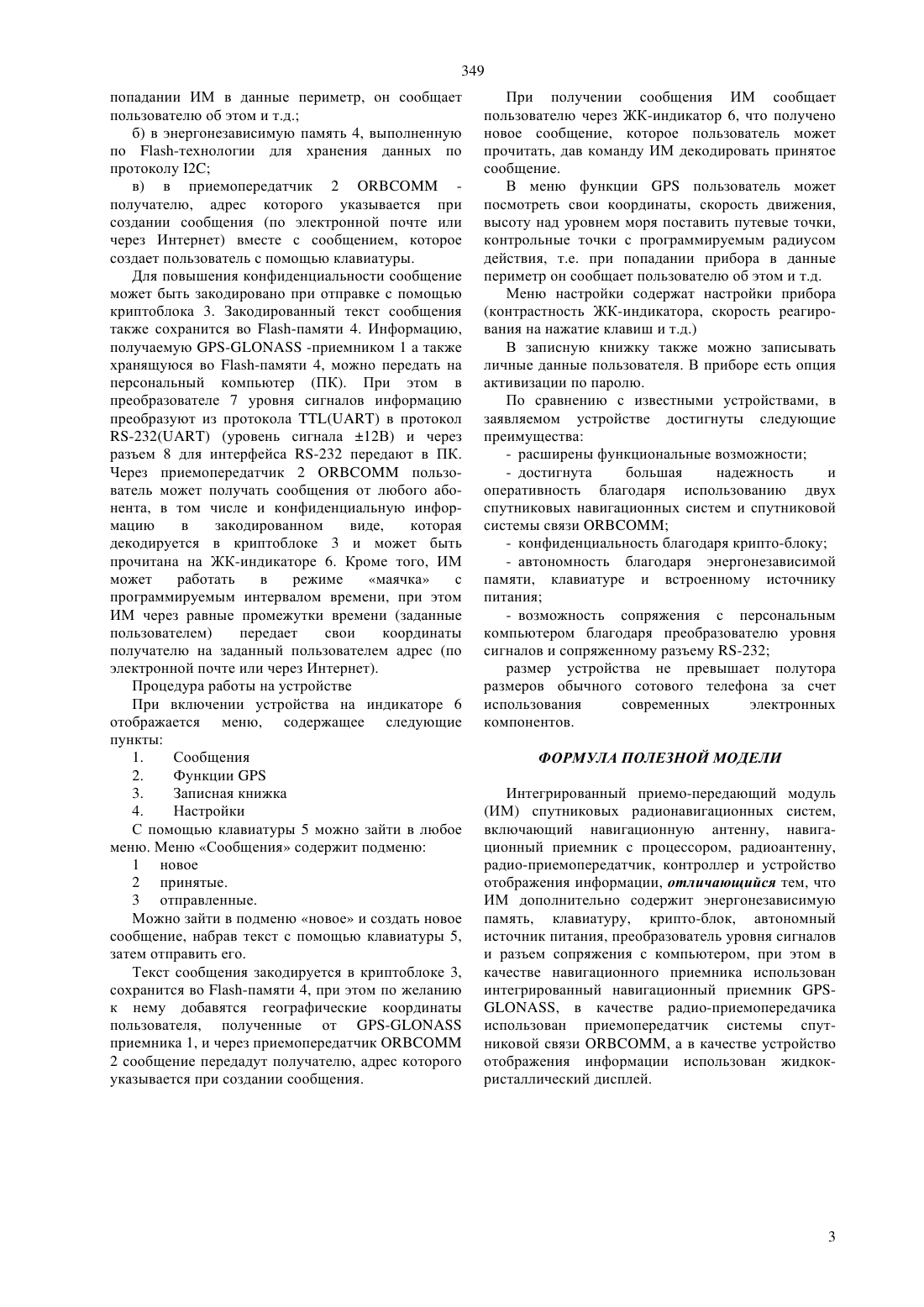

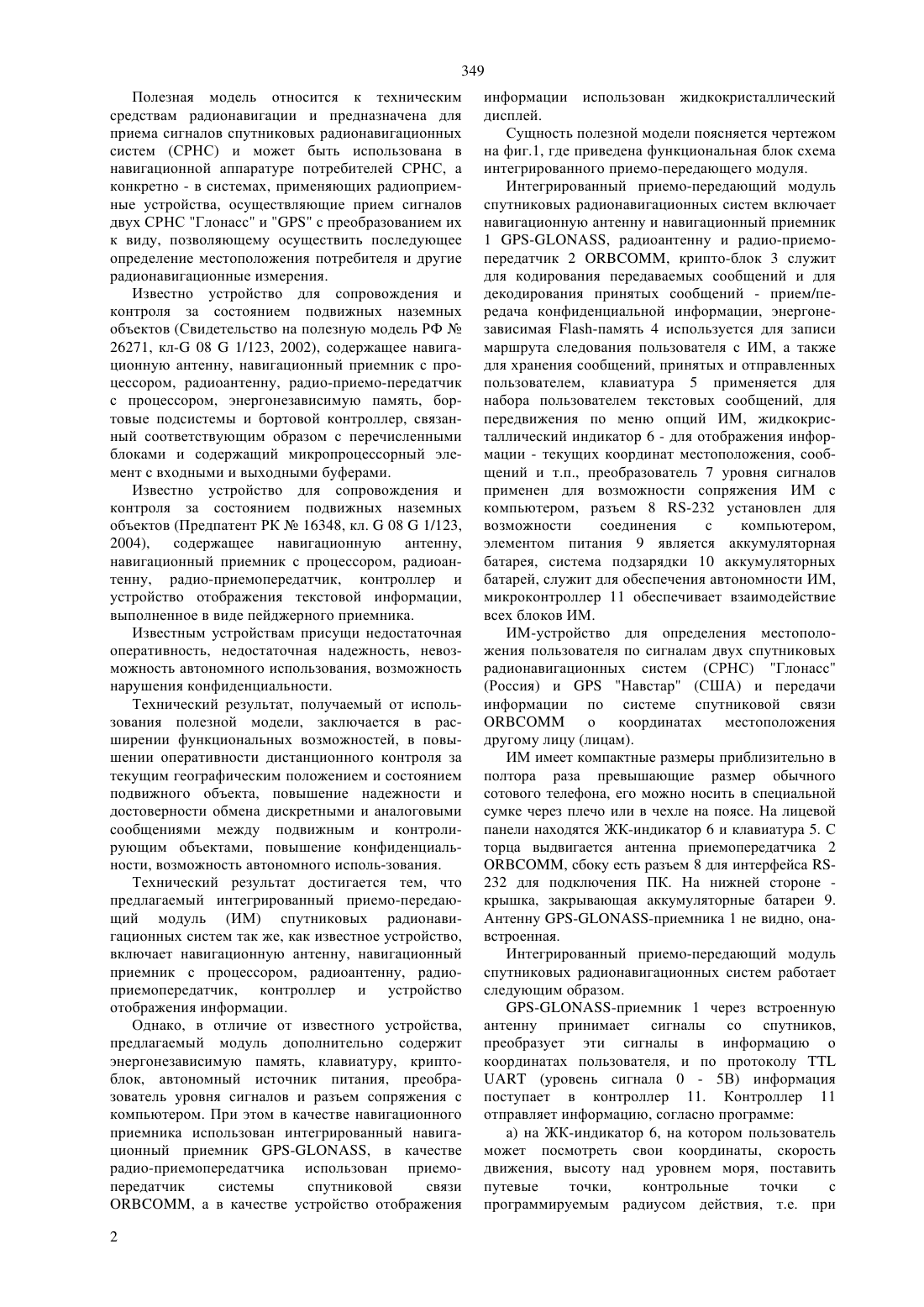

(51) 01 5/14 (2006.01) 01 1/123 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ подвижного объекта, повышение надежности и достоверности обмена дискретными и аналоговыми сообщениями между подвижным и контролирующим объектами, повышение конфиденциальности, возможность автономного использования. Предложен интегрированный приемо-передающий модуль (ИМ) спутниковых радионавигационных систем, включающий навигационную антенну,навигационный приемник с процессором, радиоантенну, радиоприемо-передатчик, контроллер и устройство отображения информации. При этом ИМ дополнительно содержит энергонезависимую память, клавиатуру, крипто-блок, автономный источник питания, преобразователь уровня сигналов и разъем сопряжения с компьютером, в качестве навигационного приемника использован интегрированный навигационный приемник -, в качестве радиоприемо-передатчика использован приемопередатчик системы спутниковой связи, а в качестве устройство отображения информации использован жидкокристаллический дисплей. Интегрированный приемо-передающий модуль имеет компактные размеры приблизительно в полтора раза превышающие размер обычного сотового телефона.(72) Тишин Роман Владимирович Чапленко Владимир Иванович(54) ИНТЕГРИРОВАННЫЙ ПРИЕМО-ПЕРЕДАЮЩИЙ МОДУЛЬ СПУТНИКОВЫХ РАДИОНАВИГАЦИОННЫХ СИСТЕМ(57) Полезная модель относится к техническим средствам радионавигации и предназначена для приема сигналов спутниковых радионавигационных систем (СРНС) и может быть использована в навигационной аппаратуре потребителей СРНС, а конкретно-в системах, применяющих радиоприемные устройства, осуществляющие прием сигналов двух СРНС Глонасс ис преобразованием их к виду, позволяющему осуществить последующее определение местоположения потребителя и другие радионавигационные измерения. Технический результат, получаемый от использования полезной модели, заключается в расширении функциональных возможностей, в повышении оперативности дистанционного контроля за текущим географическим положением и состоянием 349 Полезная модель относится к техническим средствам радионавигации и предназначена для приема сигналов спутниковых радионавигационных систем (СРНС) и может быть использована в навигационной аппаратуре потребителей СРНС, а конкретно - в системах, применяющих радиоприемные устройства, осуществляющие прием сигналов двух СРНС Глонасс ис преобразованием их к виду, позволяющему осуществить последующее определение местоположения потребителя и другие радионавигационные измерения. Известно устройство для сопровождения и контроля за состоянием подвижных наземных объектов (Свидетельство на полезную модель РФ 26271, кл- 081/123, 2002), содержащее навигационную антенну, навигационный приемник с процессором, радиоантенну, радио-приемо-передатчик с процессором, энергонезависимую память, бортовые подсистемы и бортовой контроллер, связанный соответствующим образом с перечисленными блоками и содержащий микропроцессорный элемент с входными и выходными буферами. Известно устройство для сопровождения и контроля за состоянием подвижных наземных объектов (Предпатент РК 16348, кл.081/123,2004), содержащее навигационную антенну,навигационный приемник с процессором, радиоантенну, радио-приемопередатчик, контроллер и устройство отображения текстовой информации,выполненное в виде пейджерного приемника. Известным устройствам присущи недостаточная оперативность, недостаточная надежность, невозможность автономного использования, возможность нарушения конфиденциальности. Технический результат, получаемый от использования полезной модели, заключается в расширении функциональных возможностей, в повышении оперативности дистанционного контроля за текущим географическим положением и состоянием подвижного объекта, повышение надежности и достоверности обмена дискретными и аналоговыми сообщениями между подвижным и контролирующим объектами, повышение конфиденциальности, возможность автономного исполь-зования. Технический результат достигается тем, что предлагаемый интегрированный приемо-передающий модуль (ИМ) спутниковых радионавигационных систем так же, как известное устройство,включает навигационную антенну, навигационный приемник с процессором, радиоантенну, радиоприемопередатчик, контроллер и устройство отображения информации. Однако, в отличие от известного устройства,предлагаемый модуль дополнительно содержит энергонезависимую память, клавиатуру, криптоблок, автономный источник питания, преобразователь уровня сигналов и разъем сопряжения с компьютером. При этом в качестве навигационного приемника использован интегрированный навигационный приемник -, в качестве радио-приемопередатчика использован приемопередатчик системы спутниковой связи, а в качестве устройство отображения 2 информации использован жидкокристаллический дисплей. Сущность полезной модели поясняется чертежом на фиг.1, где приведена функциональная блок схема интегрированного приемо-передающего модуля. Интегрированный приемо-передающий модуль спутниковых радионавигационных систем включает навигационную антенну и навигационный приемник 1 -, радиоантенну и радио-приемопередатчик 2 , крипто-блок 3 служит для кодирования передаваемых сообщений и для декодирования принятых сообщений - прием/передача конфиденциальной информации, энергонезависимая -память 4 используется для записи маршрута следования пользователя с ИМ, а также для хранения сообщений, принятых и отправленных пользователем, клавиатура 5 применяется для набора пользователем текстовых сообщений, для передвижения по меню опций ИМ, жидкокристаллический индикатор 6 - для отображения информации - текущих координат местоположения, сообщений и т.п., преобразователь 7 уровня сигналов применен для возможности сопряжения ИМ с компьютером, разъем 8 -232 установлен для возможности соединения с компьютером,элементом питания 9 является аккумуляторная батарея, система подзарядки 10 аккумуляторных батарей, служит для обеспечения автономности ИМ,микроконтроллер 11 обеспечивает взаимодействие всех блоков ИМ. ИМ-устройство для определения местоположения пользователя по сигналам двух спутниковых радионавигационных систем (СРНС) Глонасс(Россия) иНавстар (США) и передачи информации по системе спутниковой связио координатах местоположения другому лицу (лицам). ИМ имеет компактные размеры приблизительно в полтора раза превышающие размер обычного сотового телефона, его можно носить в специальной сумке через плечо или в чехле на поясе. На лицевой панели находятся ЖК-индикатор 6 и клавиатура 5. С торца выдвигается антенна приемопередатчика 2, сбоку есть разъем 8 для интерфейса 232 для подключения ПК. На нижней стороне крышка, закрывающая аккумуляторные батареи 9. Антенну приемника 1 не видно, онавстроенная. Интегрированный приемо-передающий модуль спутниковых радионавигационных систем работает следующим образом. приемник 1 через встроенную антенну принимает сигналы со спутников,преобразует эти сигналы в информацию о координатах пользователя, и по протоколу(уровень сигнала 0 - 5 В) информация поступает в контроллер 11. Контроллер 11 отправляет информацию, согласно программе а) на ЖК-индикатор 6, на котором пользователь может посмотреть свои координаты, скорость движения, высоту над уровнем моря, поставить путевые точки,контрольные точки с программируемым радиусом действия, т.е. при 349 попадании ИМ в данные периметр, он сообщает пользователю об этом и т.д. б) в энергонезависимую память 4, выполненную по -технологии для хранения данных по протоколу 2 в) в приемопередатчик 2 получателю, адрес которого указывается при создании сообщения (по электронной почте или через Интернет) вместе с сообщением, которое создает пользователь с помощью клавиатуры. Для повышения конфиденциальности сообщение может быть закодировано при отправке с помощью криптоблока 3. Закодированный текст сообщения также сохранится во -памяти 4. Информацию,получаемую - -приемником 1 а также хранящуюся во -памяти 4, можно передать на персональный компьютер (ПК). При этом в преобразователе 7 уровня сигналов информацию преобразуют из протоколав протокол-232 (уровень сигнала 12 В) и через разъем 8 для интерфейса -232 передают в ПК. Через приемопередатчик 2 пользователь может получать сообщения от любого абонента, в том числе и конфиденциальную информацию в закодированном виде,которая декодируется в криптоблоке 3 и может быть прочитана на ЖК-индикаторе 6. Кроме того, ИМ может работать в режиме маячка с программируемым интервалом времени, при этом ИМ через равные промежутки времени (заданные пользователем) передает свои координаты получателю на заданный пользователем адрес (по электронной почте или через Интернет). Процедура работы на устройстве При включении устройства на индикаторе 6 отображается меню, содержащее следующие пункты 1. Сообщения 2. Функции 3. Записная книжка 4. Настройки С помощью клавиатуры 5 можно зайти в любое меню. Меню Сообщения содержит подменю 1 новое 2 принятые. 3 отправленные. Можно зайти в подменю новое и создать новое сообщение, набрав текст с помощью клавиатуры 5,затем отправить его. Текст сообщения закодируется в криптоблоке 3,сохранится во -памяти 4, при этом по желанию к нему добавятся географические координаты пользователя, полученные от приемника 1, и через приемопередатчик 2 сообщение передадут получателю, адрес которого указывается при создании сообщения. При получении сообщения ИМ сообщает пользователю через ЖК-индикатор 6, что получено новое сообщение, которое пользователь может прочитать, дав команду ИМ декодировать принятое сообщение. В меню функциипользователь может посмотреть свои координаты, скорость движения,высоту над уровнем моря поставить путевые точки,контрольные точки с программируемым радиусом действия, т.е. при попадании прибора в данные периметр он сообщает пользователю об этом и т.д. Меню настройки содержат настройки прибора(контрастность ЖК-индикатора, скорость реагирования на нажатие клавиш и т.д.) В записную книжку также можно записывать личные данные пользователя. В приборе есть опция активизации по паролю. По сравнению с известными устройствами, в заявляемом устройстве достигнуты следующие преимущества- достигнута большая надежность и оперативность благодаря использованию двух спутниковых навигационных систем и спутниковой системы связи- автономность благодаря энергонезависимой памяти, клавиатуре и встроенному источнику питания- возможность сопряжения с персональным компьютером благодаря преобразователю уровня сигналов и сопряженному разъему -232 размер устройства не превышает полутора размеров обычного сотового телефона за счет использования современных электронных компонентов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Интегрированный приемо-передающий модуль(ИМ) спутниковых радионавигационных систем,включающий навигационную антенну, навигационный приемник с процессором, радиоантенну,радио-приемопередатчик, контроллер и устройство отображения информации, отличающийся тем, что ИМ дополнительно содержит энергонезависимую память, клавиатуру, крипто-блок, автономный источник питания, преобразователь уровня сигналов и разъем сопряжения с компьютером, при этом в качестве навигационного приемника использован интегрированный навигационный приемник , в качестве радио-приемопередачика использован приемопередатчик системы спутниковой связи , а в качестве устройство отображения информации использован жидкокристаллический дисплей.
