Лукоуборочная машина

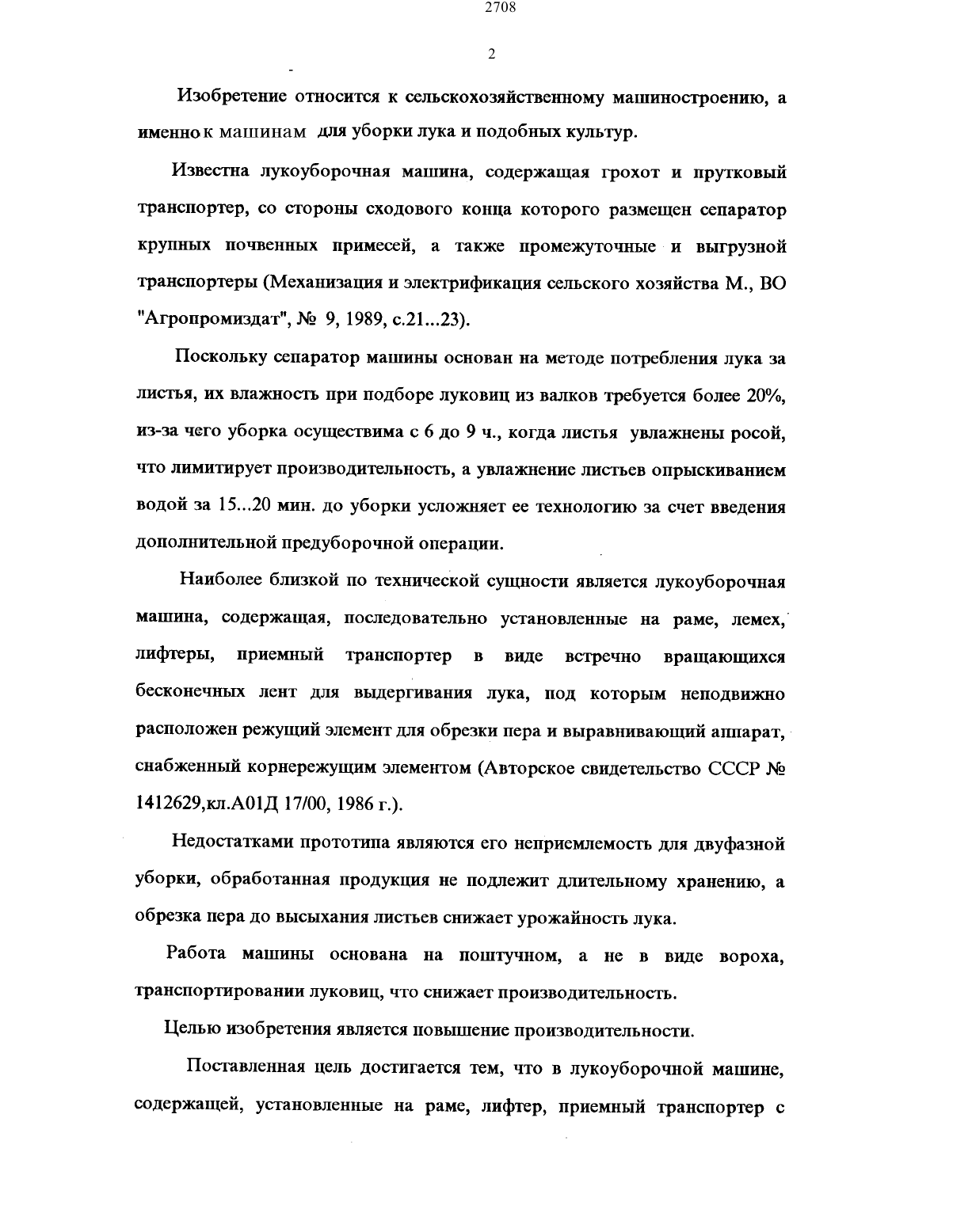

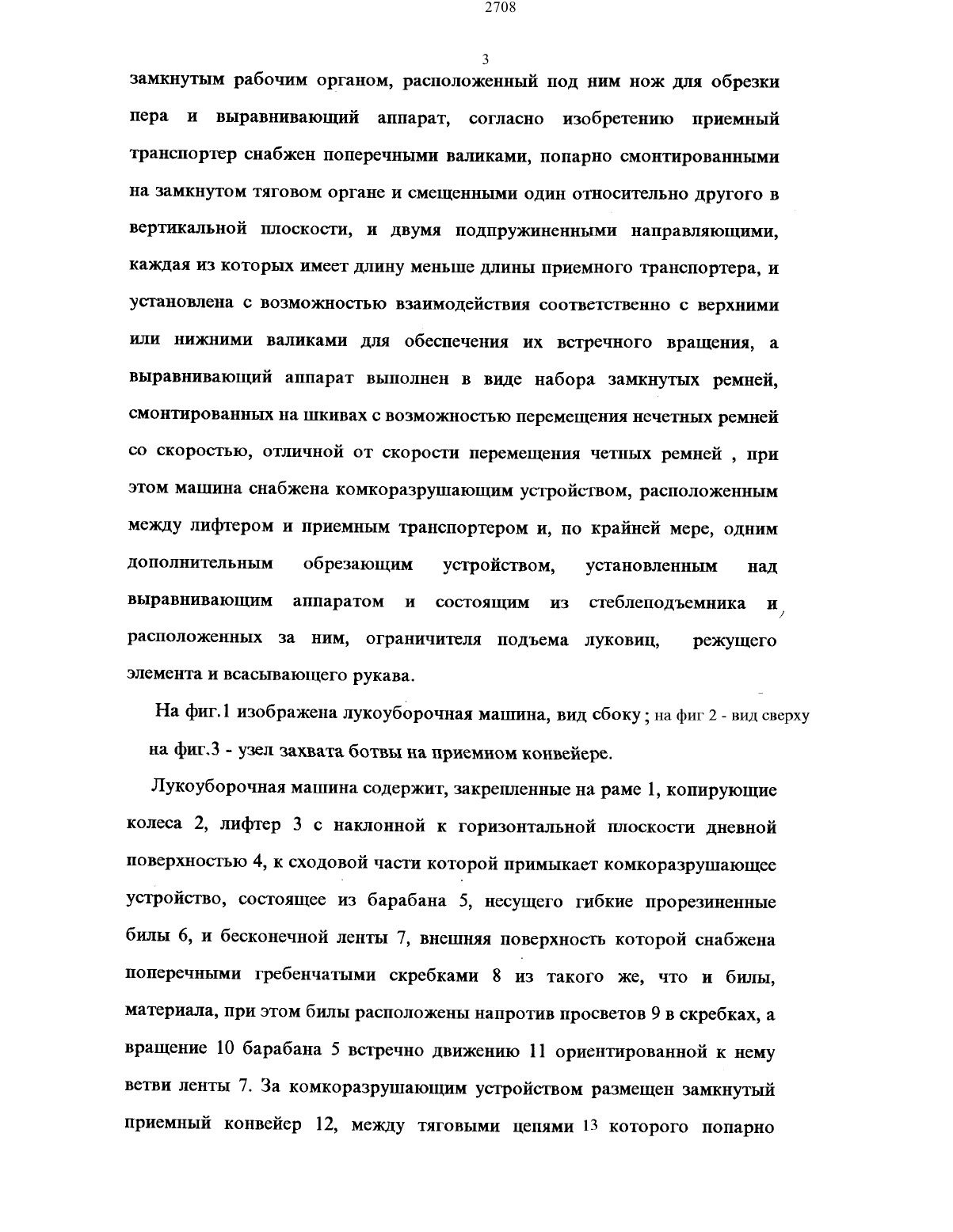

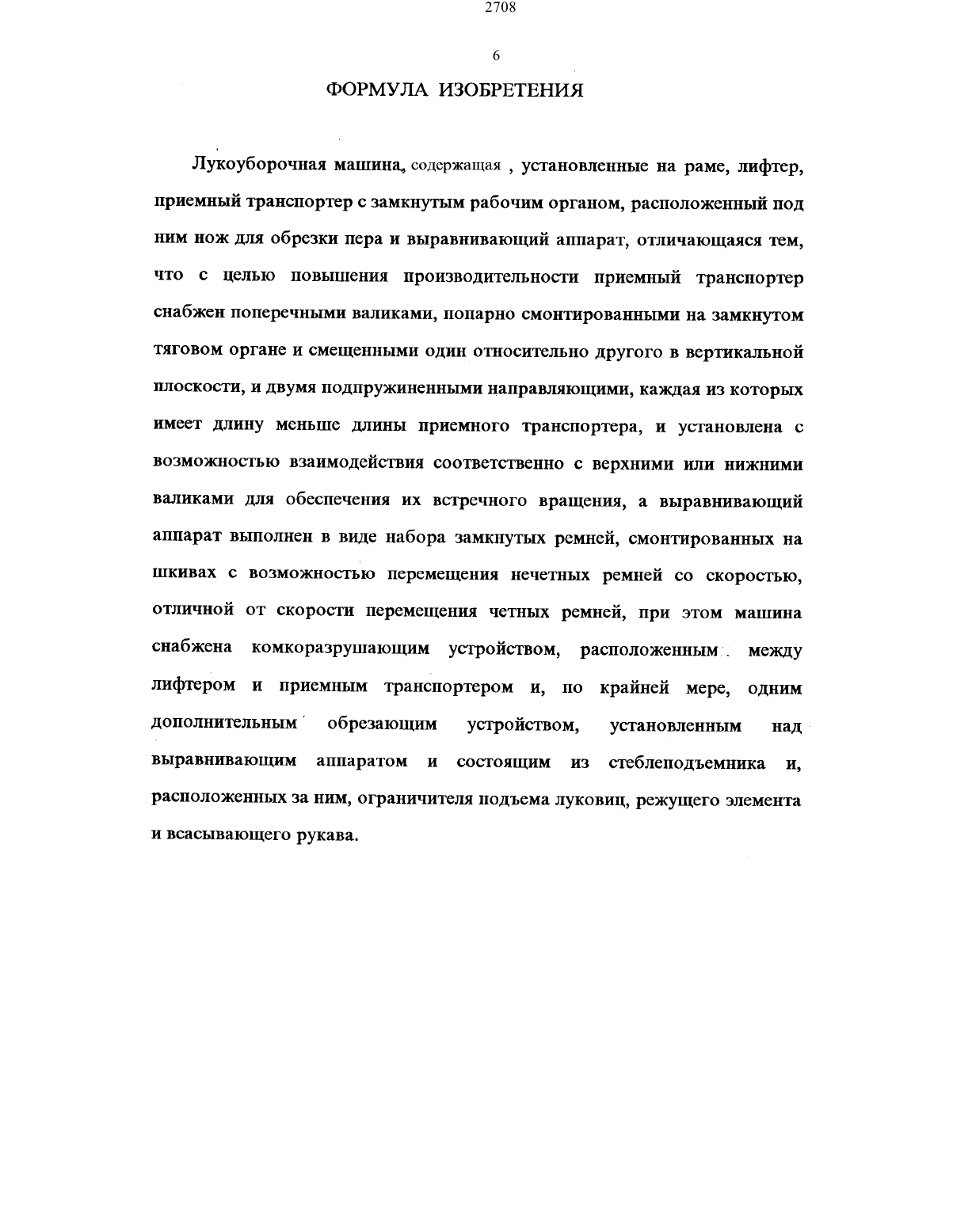

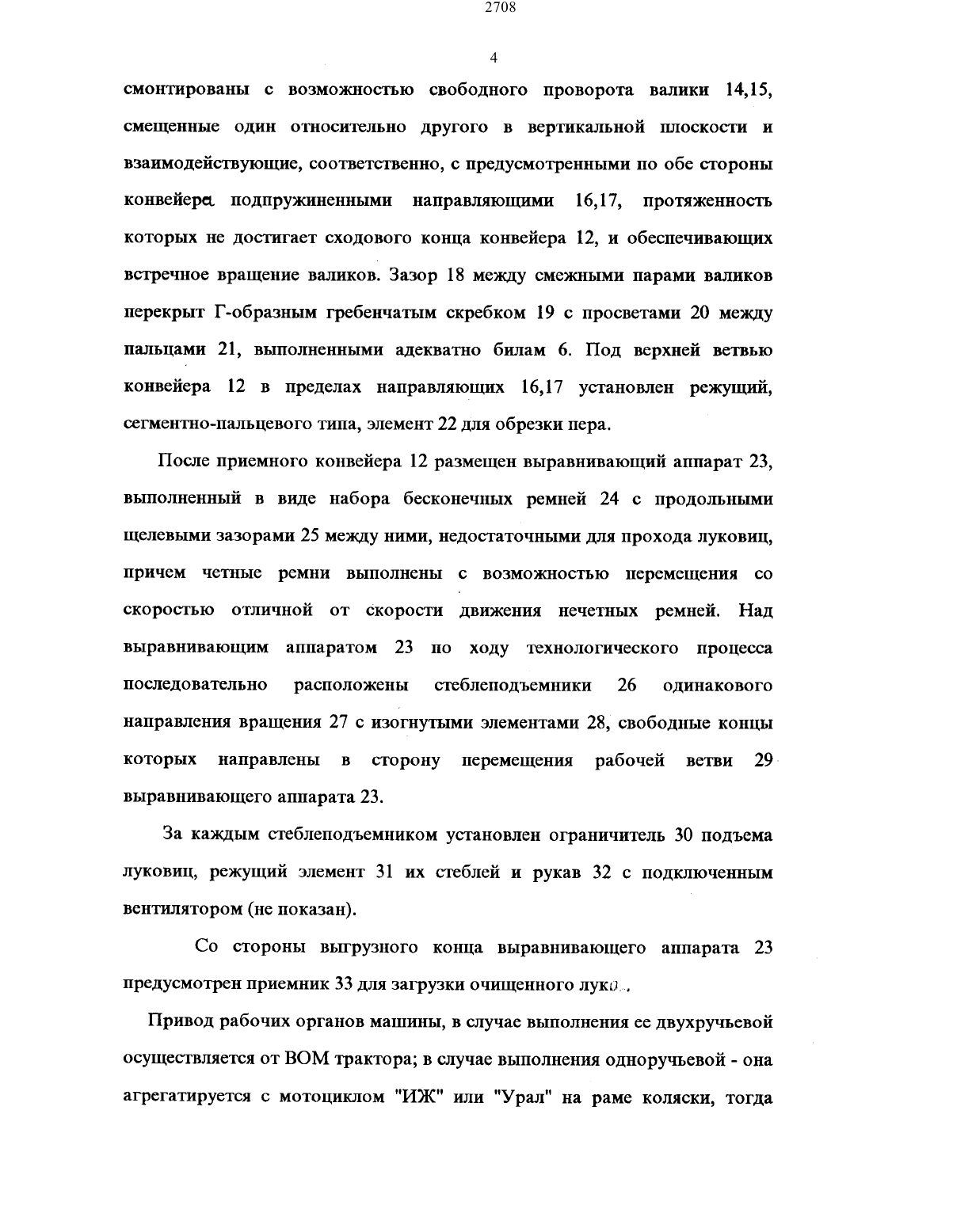

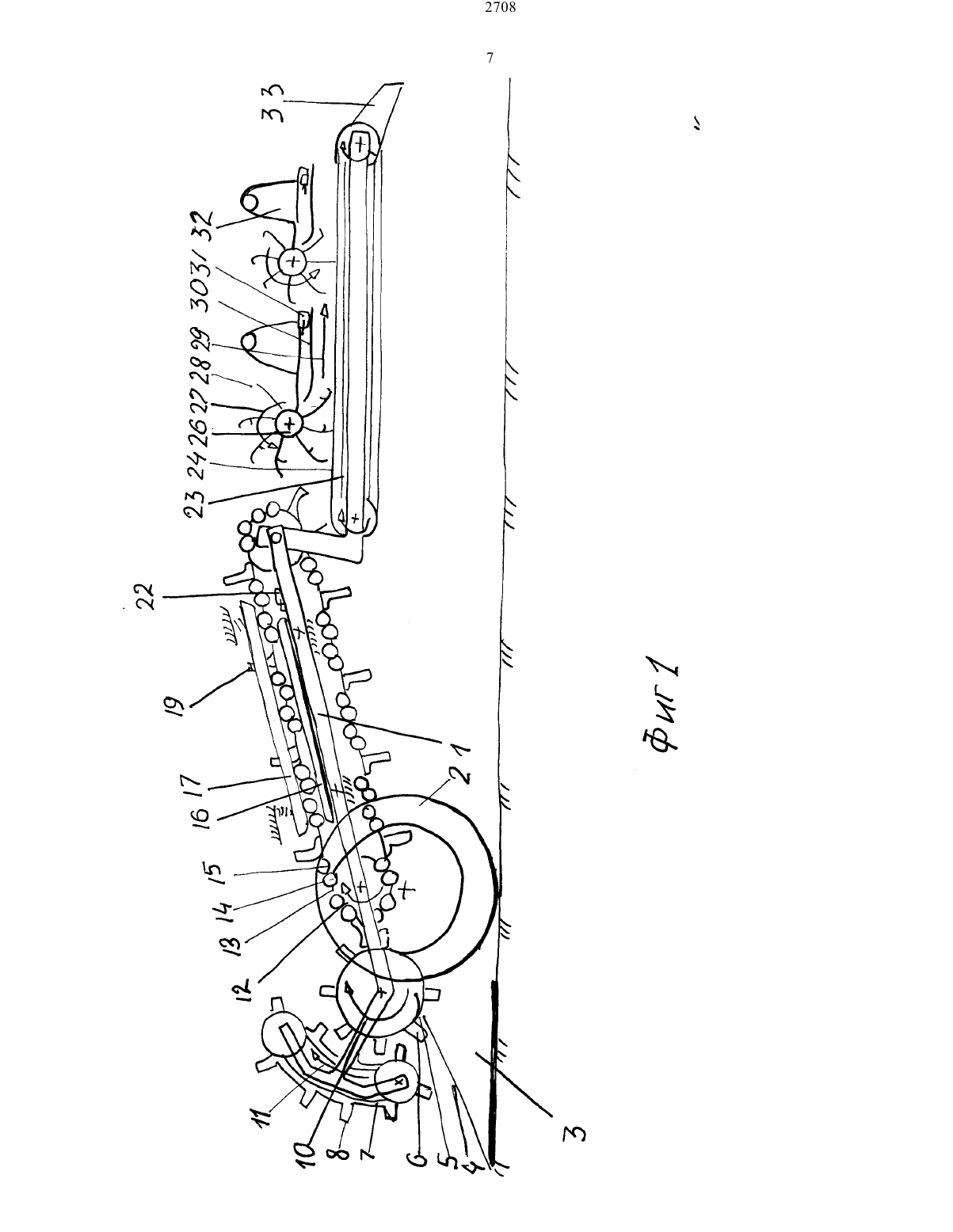

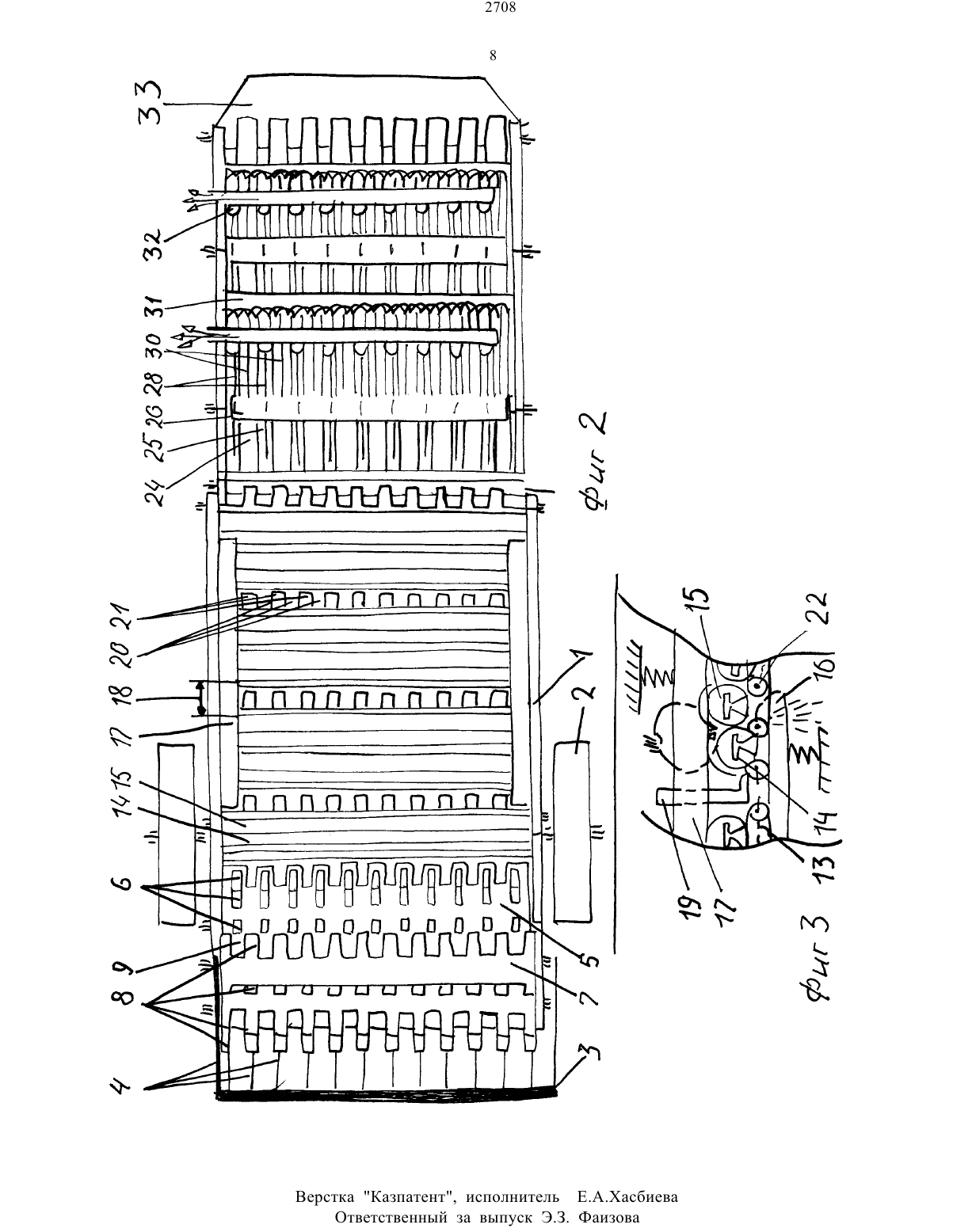

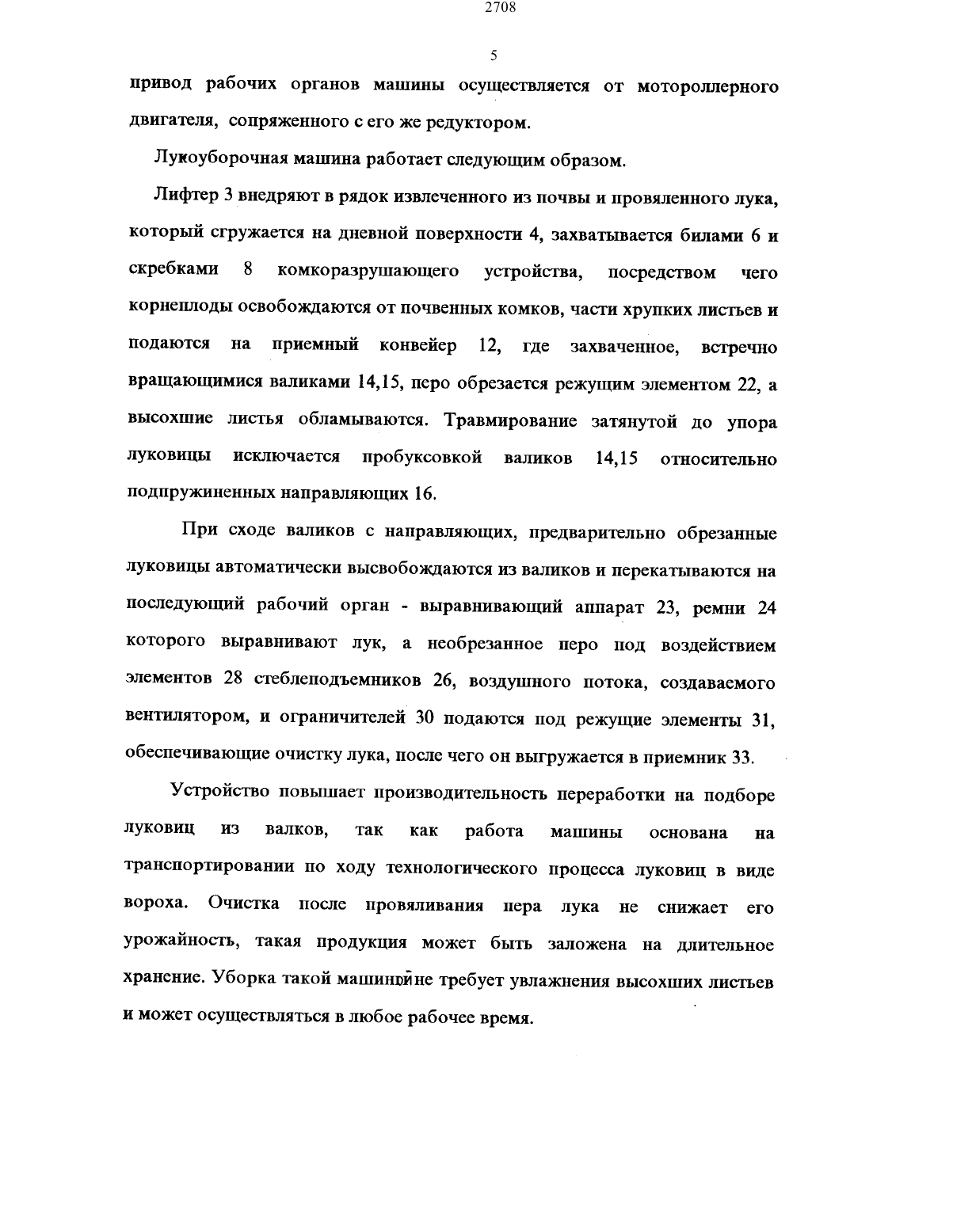

Изобретение относится к сельскохозяйственному машиностроению, а имениок машинам ДЛЯ уборки лука и подобных культур.Известна лукоуборочная машина, содержащая грохот и прутковый транспортер, со стороны сходового конца которого размещен сепаратор крупных почвенных примесей, а также промежуточные и выгрузной транспортеры (Механизация и электрификация сельского хозяйства М., ВО Агропромиздат, Не 9, 1989, с.2123).Поскольку сепаратор машины основан на методе потребления лука за листья, их влажность при подборе луковиц из вашсов требуется более 20,из-за чего уборка осуществима с 6 до 9 ч., когда листья увлажнены росой,что лимитирует производительность, а увлажнение листьев опрыскиванием водой за 152 О мин. до уборки усложняет ее технологию за счет введения дополнительной предуборочной операции.Наиболее близкой по технической сущности является лукоуборочнаямашина, СОДСРЖЗЩЗЯ, ПОСЛСДОВЗТСЛЬНО установленные на раме, ЛСМСХ, лифтеры, приемный транспортер в виде встречно вращающихся бесконечных лент для выдергивания лука, под которым неподвижно расположен режущий элемент для обрезки пера и выравнивающий аппарат,снабженный корнережущим элементом (Авторское свидетельство СССР Не 1412629,кл.АО 1 Д 17/00, 1986 г.).Недостатками прототипа являются его неприемлемость для двуфазной уборки, обработанная продукция не подлежит длительному хранению, а обрезка пера до высыхания листьев снижает урожайность лука.Работа машины основана на поштучном, а не в виде вороха,транспортировании луковиц, что снижает производительность. Целью изобретения является повышение производительности. Поставленная цель достигается тем, что в лукоуборочной машине, содержащей, установленные на раме, лифтер, приемный транспортер с2708 3 замкнутым рабочим органом, расположенный под ним нож для обрезки пера и выравнивающий аппарат, согласно изобретению приемный транспортер снабжен поперечными валиками, попарно смонтированными на замкнутом тятовом органе и смещенными один относительно другого в вертикальной плоскости, и двумя подпружиненными направляющшии,каждая из которых имеет длину меньше длины приемного транспортера, и установлена с возможностью взаимодействия соответственно с верхними или нижними валиками для обеспечения их встречного вращения, а выравнивающий аппарат выполнен в виде набора замкнутых ремней,смонтированных на шкивах с возможностью перемещения нечетных ремней со скоростью, отличной от скорости перемещения четных ремней , при этом машина снабжена комкоразрушающим устройством, расположенным между лифтером и приемным транспортером н, по крайней мере, одним дополнительным обрезающим устройством, установленным над выравнивающим аппаратом и состоящим из стеблеподъемника и расположенных за ним, ограничителя подъема луковиц, режущего элемента и всасывающего рукава. На фиг.1 изображена лукоуборочная машина, вид сбоку на фиг 2 - вид сверху на фиг.3 - узел захвата ботвы на приемном конвейере.Лукоуборочная машина содержит, закрепленные на раме 1, копирующие колеса 2, лифтер 3 с наклонной к горизонтальной плоскости дневной поверхностью 4, к сходовой части которой примыкает Комкоразрушающее устройство, состоящее из барабана 5, несущего гибкие прорезиненные билы 6, и бесконечной ленты 7, внешняя поверхность которой снабжена поперечными гребенчатыми скребками 8 из такого же, что и билы,материала, при этом билы расположены напротив просветов 9 в скребках, а вращение 10 барабана 5 встречно движению 11 ориентированной к немуветви ленты 7. За комкоразрушающим устройством размещен замкнутьпйприемный конвейер 12, между тяговыми цепями 13 которого попарносмонтированы с возможностью свободного проворота валики 14,15,смещенные один относительно другого в вертикальной плоскости и взаимодействующие, соответственно, с предусмотренными по обе стороны конвейера, подпружиненными направляющими 16,17, протяженность которых не достигает сходового конца конвейера 12, и обеспечивающих встречное вращение валиков Зазор 18 между смежными парами валиков перекрыт Г-образным гребенчатым скребком 19 с просветами 20 между пальцами 21, выполненными адекватно билам 6. Под верхней ветвью конвейера 12 в пределах направляющих 16,17 установлен режущий,сегментно-пальцевого типа, элемент 22 для обрезки пера.После приемного конвейера 12 размещен выравнивающий аппарат 23,выполненный в виде набора бесконечных ремней 24 с продольными щелевыми зазорами 25 между ними, недостаточными для прохода луковиц,причем четные ремни выполнены с возможностью перемещения со скоростью отличной от скорости движения нечетных ремней. Над выравнивающпм аппаратом 23 по ходу технологического процесса последовательно расположены стеблеподъемники 26 одинаковогокоторых направлены в сторону перемещения рабочей ветви 29 выравнивающего аппарата 23.За каждым сгеблеподъемником установлен ограничитель 30 подъема луковиц, режущий элемент 31 их стеблей и рукав 32 с подключенным вентилятором (не показан).Со стороны выгрузного конца выравнивающего аппарата 23 предусмотрен приемник 33 для загрузки очищенного лукш.Привод рабочих органов машины, в случае выполнения ее двухручьевойосуществляется от ВОМ трактора в случае выполнения одноручьевой - онаагрегатируется с мотоциклом ИЖ или Урал на раме коляски, тогдапривод рабочих органов машины осуществляется от мотороллерного двигателя, сопряженного с его же редуктором.Лукоуборочная машина работает следующим образом.Лифгер 3 внедряют в рядок извлеченного из почвы и провяленного лука,который сгружается на дневной поверхности 4, захватывается билами 6 и скребками 8 комкоразрушающего устройства, посредством чего корнеплоды освобождаются от почвенных комков, части хрупких листьев и подаются на приемный конвейер 12, где захваченное, встречно вращающимися валиками 14,15, перо обрезается режущим элементом 22, а высохшие листья обламываются. Травмирование затянутой до упора луковицы исключается пробуксовкой вадшков 14,15 относительно подпружиненных направляющих 16.При сходе валиков с направляющих, предварительно обрезанные луковицы автоматически высвобождаются из валиков и перекатываются на последующий рабочий орган - выравнивающий аппарат 23, ремни 24 которого выравнивают лук, а необрезанное перо под воздействием элементов 28 стеблеподъемников 26, воздушного потока, создаваемого вентилятором, и ограничителей 30 подаются под режущие элементы 31,обеспечивающие очистку лука, после чего он выгружается в приемник 33.Устройство повышает производительность переработки на подборе луковиц из валков, так как работа машины основана на транспортировании по ходу технологического процесса луковиц в виде вороха. Очистка после провяливания пера лука не снижает его урожайность, такая продукция может быть заложена на длительное хранение. Уборка такой машинвй не требует увлажнения высохших листьев
