Машина для выделения семян из плодов бахчевых

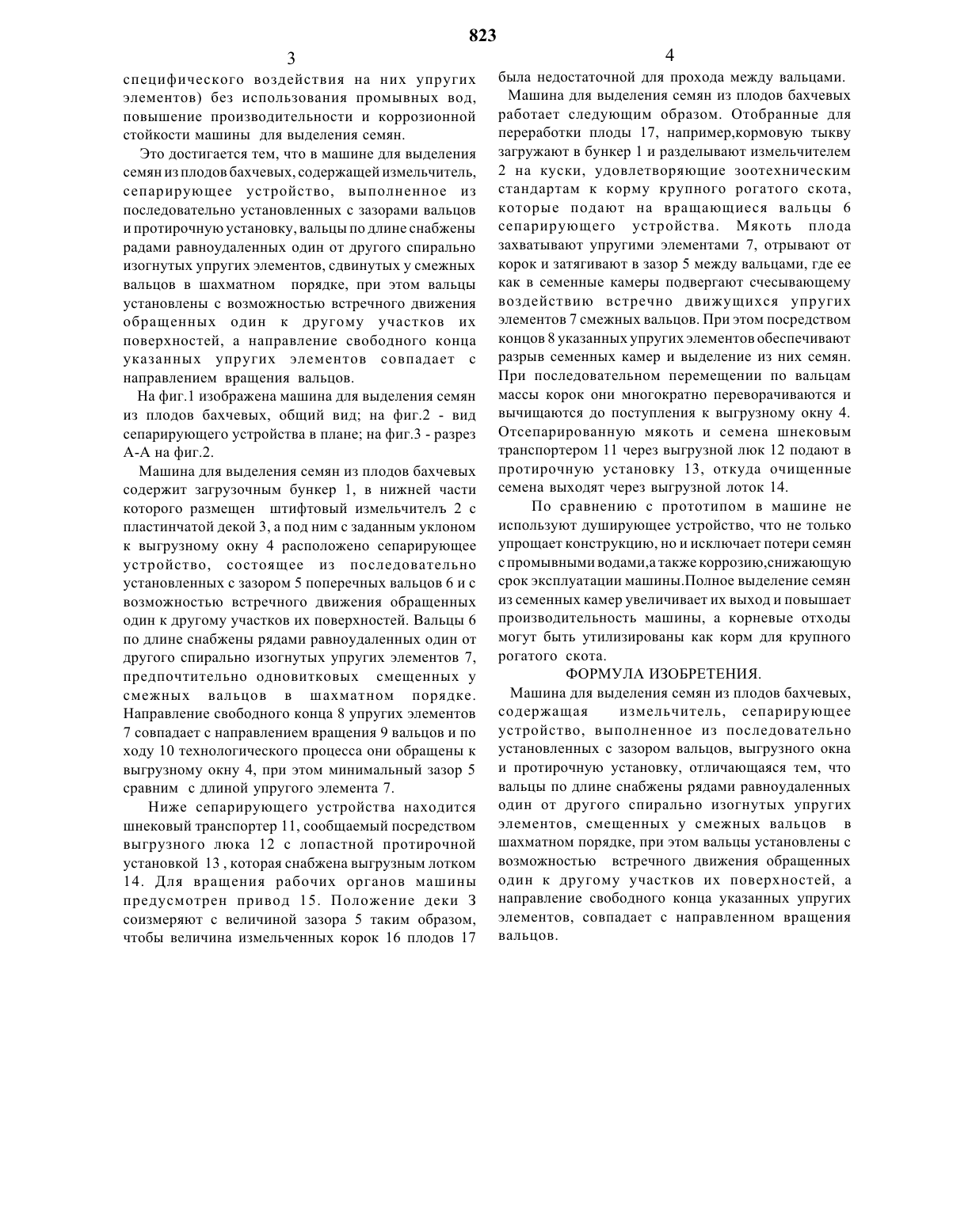

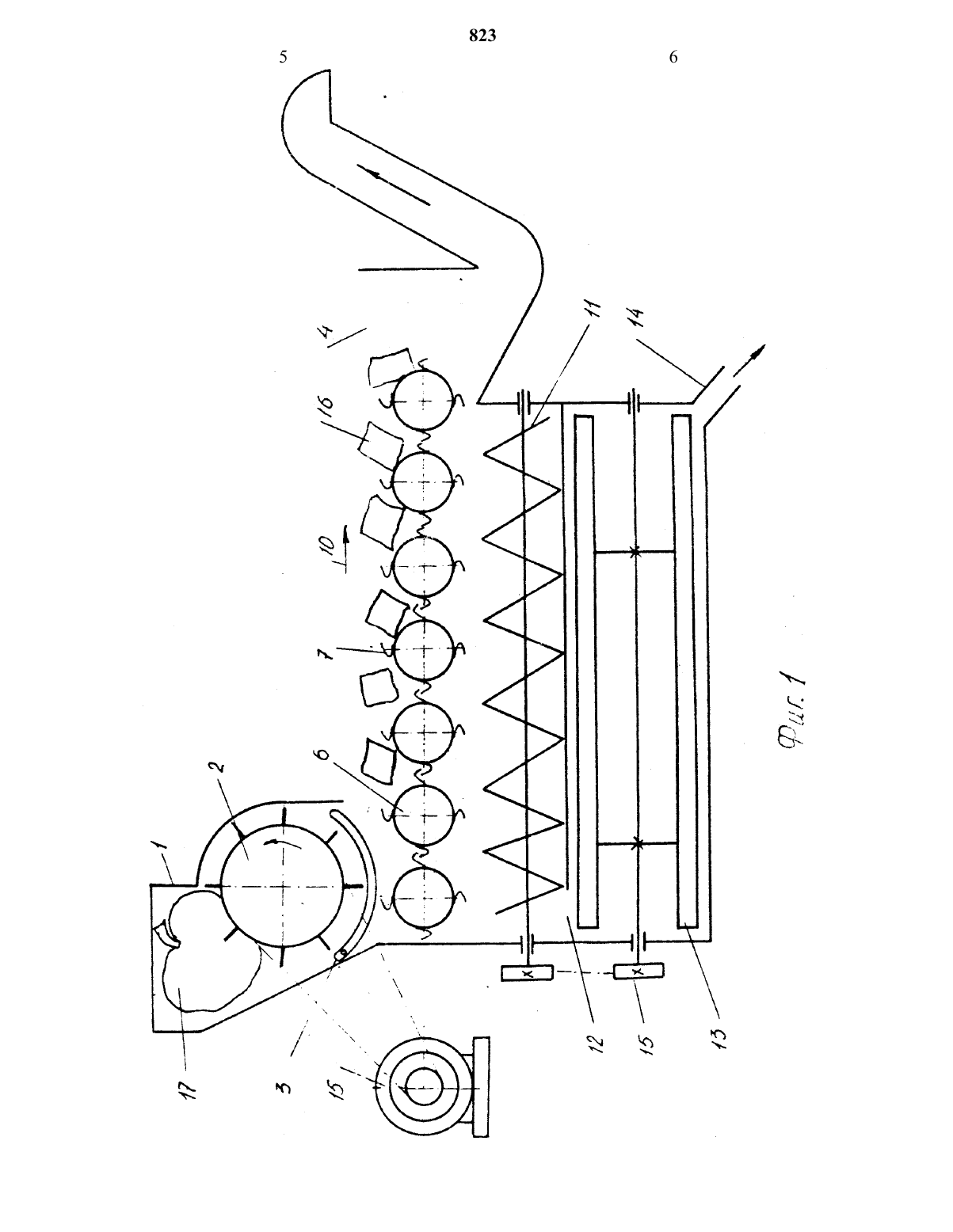

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНАвторское свидетельство СССР Не 912129, кл. А 23 4/00, 1980.МАШИНА ДЛЯ ВЫДЕЛЕНИЯ СЕМЯН ИЗ ПЛОДОВ БАХЧЕВЫХ.Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для отделения мякоти от корки плодов бахчевых,преимущественно тыквенных культур,и выделения из нее семян.Известна машина для выделения семян из плодов бахчевых, содержащая душевое устройство,дробилку и грохот со ступенчатым расположением решет, соединенных между собой вертикальнымипластинами, на которых под острым углом закреплено несколько параллельно расположенных упоров (авторское свидетельство СССР М 576109,кл.А 23 4/00, 1975 г.), однако выход семян у нее лимитирован неудовлетворительной пропускной способностью грохота из-за быстрого залипания решет мякотью и плацентой.Известна машина для выделения семян из плодов,содержащая загрузочный бункер, измельчитель и сепаратор, выполненный в виде перфорированного,с душирующим устройством барабана,имеющего в поперечном сечении форму правильного многоугольника с углом при вершине 120,150(авторское свидетельство СССР Неустройство, выполненное из последовательно установленных с зазором вальцов, выгрузного окна и протирочную установку.Увеличение выхода семян из плодов бахчевых достигается за счет снабжения вальцов сепарирующего устройства спирально изогнутыми упругими элементами, смещенными у смежных вальцов в шахматном порядке. Направление свободного конца упругих элементов совпадает с направлением вращения вальцов и обращено по ходу технологического процесса в сторону выгрузного окна.1398797,кл.А 23 4/00, 1986 г.), которая не исключает забивания перфорацией барабана растительными волокнами, что затрудняет проход вымытых из общей массы семян и способствует их потере с отходами.Известна также машина для выделения семян из плодов, включающая измельчитель, сепарирующее устройство, выполненное из последовательно установленных с зазором вальцов, состоящих из набора цилиндрических кулачков, эксцентрично установленных на осях с возможностью перестановки их на другой эксцентриситет и изменения между ними зазора, дущирующее устройство и протирочную установку (Авторское свидетельство СССР Мг 912129,кл.А 23 4/00, 1980 г.), при этом воздействие вальцов на измельченные плоды не обеспечивает полноты разрушения не поврежденных в измельчителе семенных камер, что снижает выход семян.Таким образом, в основу изобретения положена задача создания машины для эффективного выделения семян из плодов бахчевых.Технический результат, достигаемь 1 й заявляемым изобретением - более полное разрушение семенных камер и увеличение выхода семян (путемспецифического воздействия на них упругих элементов) без использования промывных вод,повышение производительности и коррозионной стойкости Машины для выделения семян.Это достигается тем, что в машине для выделения семян из плодов бахчевых, содержащей измельчитель,сепарирующее устройство, выполненное из последовательно установленных с зазорами вальцов и протирочную установку, вальцы по длине снабжены радами равноудаленных один от другого спирально изогнутых упругих элементов, сдвинутых у смежных вальцов в шахматном порядке, при этом вальцы установлены с возможностью встречного движения обращенных один к другому участков их поверхностей, а направление свободного конца указанных упругих элементов совпадает с направлением вращения вальцов.На фиг.1 изображена машина для выделения семян из плодов бахчевых, общий вид на фиг.2 - вид сепарируюшего устройства в плане на фиг.3 - разрез А-А на фиг.2.Машина для выделения семян из плодов бахчевых содержит загрузочным бункер 1, в нижней части которого размещен штифтовый измельчитель 2 с пластинчатой декой 3, а под ним с заданным уклоном к выгрузному окну 4 расположено сепарирующее устройство, состоящее из последовательно установленных с зазором 5 поперечных вальцов 6 и с возможностью встречного движения обращенных один к другому участков их поверхностей. Вальцы 6 по длине снабжены рядами равноудаленных один от другого спирально изогнутых упругих элементов 7,предпочтительно одновитковых смещенных у смежных вальцов в шахматном порядке. Направление свободного конца 8 упругих элементов 7 совпадает с направлением вращения 9 вальцов и по ходу 10 технологического процесса они обращены к выгрузному окну 4, при этом минимальный зазор 5 сравним с длиной упругого элемента 7.Ниже сепарируюшего устройства находится шнековый транспортер 1 1, сообщаемый посредством выгрузного люка 12 с лопастной протирочной установкой 13 , которая снабжена выгрузным лотком 14. Для вращения рабочих органов машины предусмотрен привод 15. Положение деки З соизмеряют с величиной зазора 5 таким образом,чтобы величина измельченных корок 16 плодов 17была недостаточной для прохода между вальцами, Машина для выделения семян из плодов бахчевых работает следующим образом. Отобранные для переработки плоды 17, например,кормовую тыкву загружают в бункер 1 и разделывают измельчителем 2 на куски, удовлетворяющие зоотехническим стандартам к корму крупного рогатого скота,которые подают на вращающиеся вальцы 6 сепарируюшего устройства. Мякоть плода захватывают упругими элементами 7, отрывают от корок и затягивают в зазор 5 между вальцами, где ее как в семенные камеры подвергают счесывающему воздействию встречно движущихся упругих элементов 7 смежных вальцов. При этом посредством концов 8 указанных упругих элементов обеспечивают разрыв семенных камер и выделение из них семян. При последовательном перемещении по вальцам массы корок они многократно переворачиваются и вычищаются до поступления к выгрузному окну 4. Отсепарированную мякоть и семена шнековым транспортером 11 через выгрузной люк 12 подают в протирочную установку 13, откуда очищенные семена выходят через выгрузной лоток 14.По сравнению с прототипом в машине не используют душирующее устройство, что не только упрощает конструкцию, но и исключает потери семян с промывными водами,а также коррозию,снижающую срок эксплуатации машины.Полное выделение семян из семенных камер увеличивает их выход и повышает производительность машины, а корневые отходы могут быть утилизированы как корм для крупного рогатого скота.Машина для выделения семян из плодов бахчевых,содержащая измельчитель, сепарирующее устройство, выполненное из последовательно установленных с зазором вальцов, выгрузного окна и протирочную установку, отличающаяся тем, что вальцы по длине снабжены рядами равноудаленных один от другого спирально изогнутых упругих элементов, смещенных у смежных вальцов в шахматном порядке, при этом вальцы установлены с возможностью встречного движения обращенных один к другому участков их поверхностей, а направление свободного конца указанных упругих элементов, совпадает с направленном вращения вальцов.
