Машина для сбора семян фитомелиорантов для пастбищ

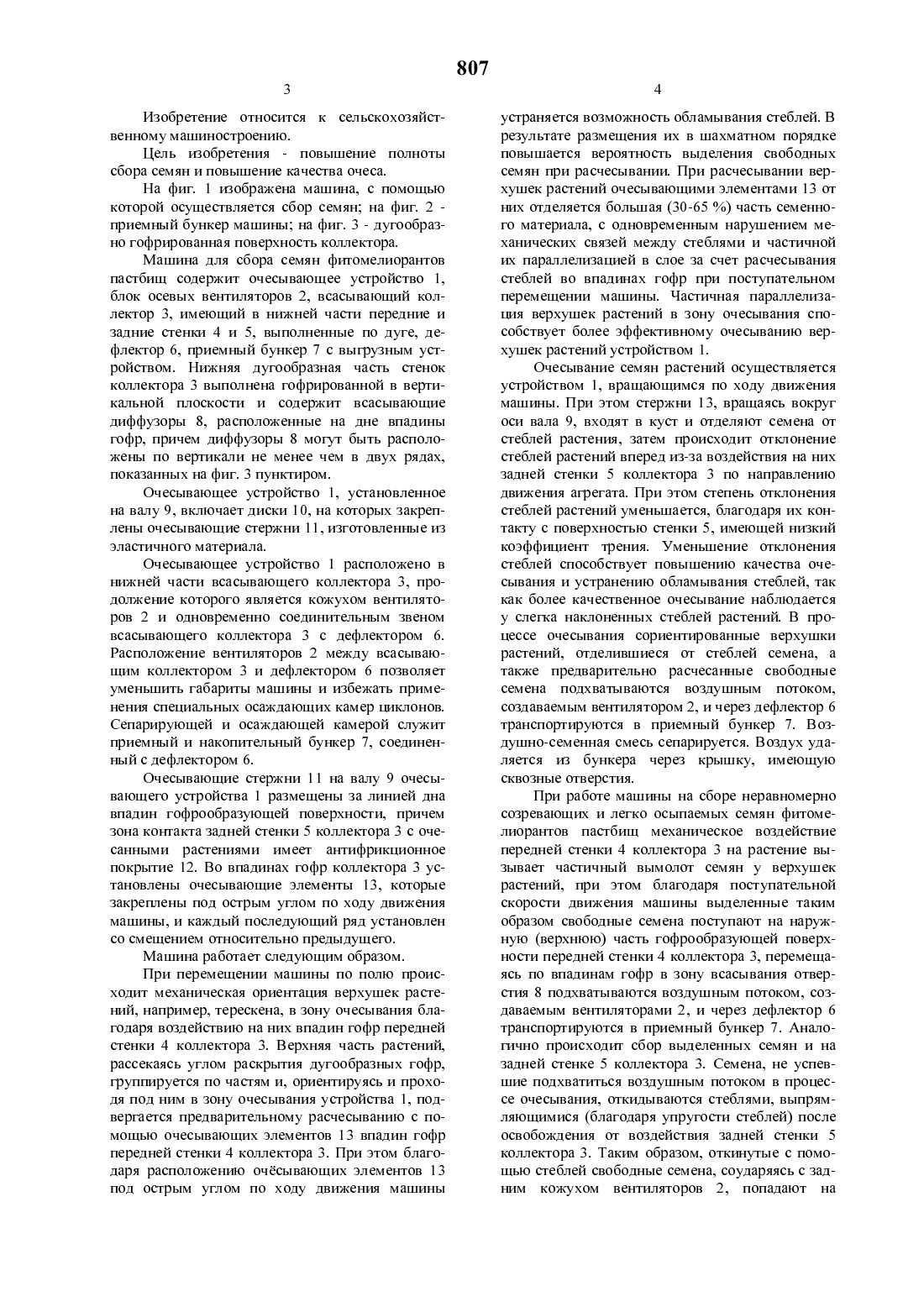

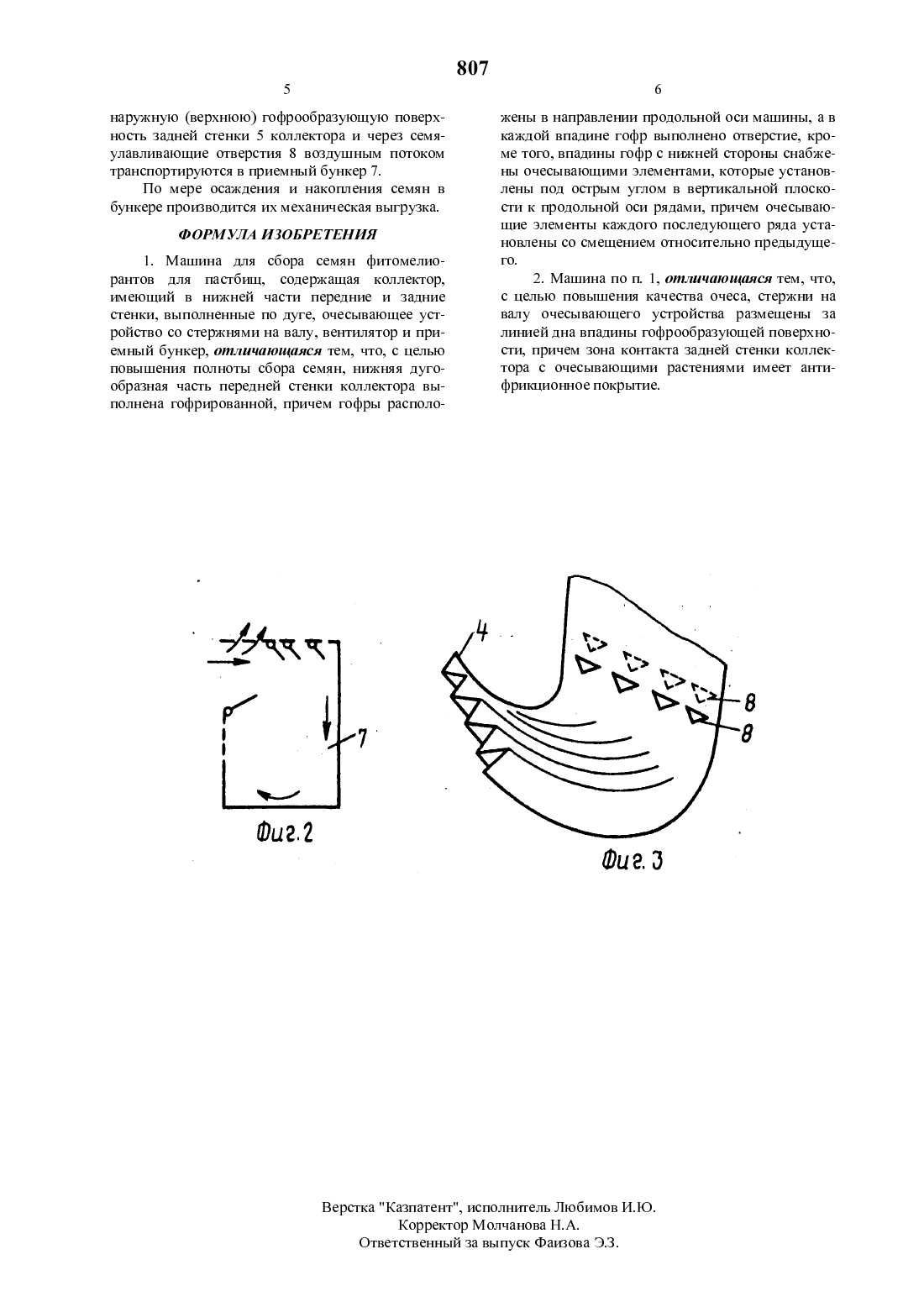

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахское научно-производственное объединение механизации и электрификации сельского хозяйства Казсельхозмеханизация(54) МАШИНА ДЛЯ СБОРА СЕМЯН ФИТОМЕЛИОРАНТОВ ДЛЯ ПАСТБИЩявляется повышение полноты сбора семян и каче ства очеса. Мащина для сбора семян фитомелио рантов для пастбищ содержит очесывающее уст ройство 1, блок осевых вентиляторов 2, всасы вающий коллектор 3, имеющий в нижней части передние и задние стенки 4 и 5, выполненные по дуге, дефлектор 6, приемный бункер 7 с выгрузным устройством. Нижняя дугообразная часть стенок коллектора 3 выполнена гофрированной в вертикальной плоскости и содержит всасывающие диффузоры 8, расположенные на дне впадин гофр. Очесьтвающие стержни 11 на валу 9 очесывающего устройства 1 размещены за линией дна впадин гофрообразующей поверхности, причем зона контакта задней стенки 5 коллектора 3 с очесанными растениями имеет антифрикционное покрытие 12. Во впадинах гофр коллектора 3 установлены очесывающие элементы 13, которые закреплены под острым углом по ходу движения мащины, причем каждый последующий ряд расположен со смещением относительно предыду щего.Цель изобретения - повышение полноты сбора семян и повышение качества очеса.На фиг. 1 изображена машина, с помощью которой осуществляется сбор семян на фиг. 2 приемный бункер машины на фиг. 3 - дугообразно гофрированная поверхность коллектора.Машина для сбора семян фитомелиорантов пастбищ содержит очесывающее устройство 1,блок осевых вентиляторов 2, всасывающий коллектор 3, имеющий в нижней части передние и задние стенки 4 и 5, выполненные по дуге, дефлектор 6, приемный бункер 7 с выгрузным устройством. Нижняя дугообразная часть стенок коллектора 3 выполнена гофрированной в вертикальной плоскости и содержит всасывающие диффузоры 8, расположенные на дне впадины гофр, причем диффузоры 8 могут быть расположены по вертикали не менее чем в двух рядах,показанных на фиг. 3 пунктиром.Очесывающее устройство 1, установленное на валу 9, включает диски 10, на которых закреплены очесывающие стержни 11, изготовленные из эластичного материала.Очесывающее устройство 1 расположено в нижней части всасывающего коллектора 3, продолжение которого является кожухом вентиляторов 2 и одновременно соединительным звеном всасывающего коллектора 3 с дефлектором 6. Расположение вентиляторов 2 между всасывающим коллектором 3 и дефлектором 6 позволяет уменьшить габариты машины и избежать применения специальных осаждающих камер циклонов. Сепарирующей и осаждающей камерой служит приемный и накопительный бункер 7, соединенный с дефлектором 6.Очесывающие стержни 11 на валу 9 очесывающего устройства 1 размещены за линией дна впадин гофрообразующей поверхности, причем зона контакта задней стенки 5 коллектора 3 с очесанными растениями имеет антифрикционное покрытие 12. Во впадинах гофр коллектора 3 установлены очесывающие элементы 13, которые закреплены под острым углом по ходу движения машины, и каждый последующий ряд установлен со смещением относительно предыдущего.Машина работает следующим образом.При перемещении машины по полю происходит механическая ориентация верхушек растений, например, терескена, в зону очесывания благодаря воздействию на них впадин гофр передней стенки 4 коллектора 3. Верхняя часть растений,рассекаясь углом раскрытия дугообразных гофр,группируется по частям и, ориентируясь и проходя под ним в зону очесывания устройства 1, подвергается предварительному расчесыванию с помощью очесывающих элементов 13 впадин гофр передней стенки 4 коллектора 3. При этом благодаря расположению очсывающих элементов 13 под острым углом по ходу движения машиныустраняется возможность обламывания стеблей. В результате размещения их в шахматном порядке повышается вероятность выделения свободных семян при расчесывании. При расчесывании верхушек растений очесывающими элементами 13 от них отделяется большая (30-65 ) часть семенного материала, с одновременным нарушением механических связей между стеблями и частичной их параллелизацией в слое за счет расчесывания стеблей во впадинах гофр при поступательном перемещении машины. Частичная параллелизация верхушек растений в зону очесывания способствует более эффективному очесыванию верхушек растений устройством 1.Очесывание семян растений осуществляется устройством 1, вращающимся по ходу движения машины. При этом стержни 13, вращаясь вокруг оси вала 9, входят в куст и отделяют семена от стеблей растения, затем происходит отклонение стеблей растений вперед из-за воздействия на них задней стенки 5 коллектора 3 по направлению движения агрегата. При этом степень отклонения стеблей растений уменьшается, благодаря их контакту с поверхностью стенки 5, имеющей низкий коэффициент трения. Уменьшение отклонения стеблей способствует повышению качества очесывания и устранению обламывания стеблей, так как более качественное очесывание наблюдается у слегка наклоненных стеблей растений. В процессе очесывания сориентированные верхушки растений, отделившиеся от стеблей семена, а также предварительно расчесанные свободные семена подхватываются воздушным потоком,создаваемым вентилятором 2, и через дефлектор 6 транспортируются в приемный бункер 7. Воздушно-семенная смесь сепарируется. Воздух удаляется из бункера через крышку, имеющую сквозные отверстия.При работе машины на сборе неравномерно созревающих и легко осыпаемых семян фитомелиорантов пастбищ механическое воздействие передней стенки 4 коллектора 3 на растение вызывает частичный вымолот семян у верхушек растений, при этом благодаря поступательной скорости движения машины выделенные таким образом свободные семена поступают на наружную (верхнюю) часть гофрообразующей поверхности передней стенки 4 коллектора 3, перемещаясь по впадинам гофр в зону всасывания отверстия 8 подхватываются воздушным потоком, создаваемым вентиляторами 2, и через дефлектор 6 транспортируются в приемный бункер 7. Аналогично происходит сбор выделенных семян и на задней стенке 5 коллектора 3. Семена, не успевшие подхватиться воздушньпи потоком в процессе очесывания, откидываются стеблями, выпрямляющимися (благодаря упругости стеблей) после освобождения от воздействия задней стенки 5 коллектора 3. Таким образом, откинутые с помощью стеблей свободные семена, соударяясь с заднгпи кожухом вентиляторов 2, попадают нанаружную (верхнюю) гофрообразующую поверхность задней стенки 5 коллектора и через семяулавливающие отверстия 8 воздушным потоком транспортируются в приемный бункер 7.По мере осаждения и накопления семян в бункере производится их механическая выгрузка.1. Мащина для сбора семян фитомелиорантов для пастбищ, содержащая коллектор,имеющий в нижней части передние и задние стенки, выполненные по дуге, очесывающее устройство со стержнями на валу, вентилятор и приемный бункер, отличающаяся тем, что, с Целью повыщения полноты сбора семян, нижняя дугообразная часть передней стенки коллектора выполнена гофрированной, причем гофры располо 7жены в направлении продольной оси машины, а в каждой впадине гофр выполнено отверстие, кроме того, впадины гофр с нижней стороны снабжены очесывающими элементами, которые установлены под острым углом в вертикальной плоскости к продольной оси рядами, причем очесывающие элементы каждого последующего ряда установлены со смещением относительно предыдущего.2. Мащина по п. 1, отличающаяся тем, что,с Целью повыщения качества очеса, стержни на валу очесывающего устройства размещены за линией дна впадины гофрообразующей поверхности, причем зона контакта задней стенки коллектора с очесывающими растениями имеет антифрикционное покрытие.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
