Устройство для ориентации сигарет без фильтра к сигаретным машинам

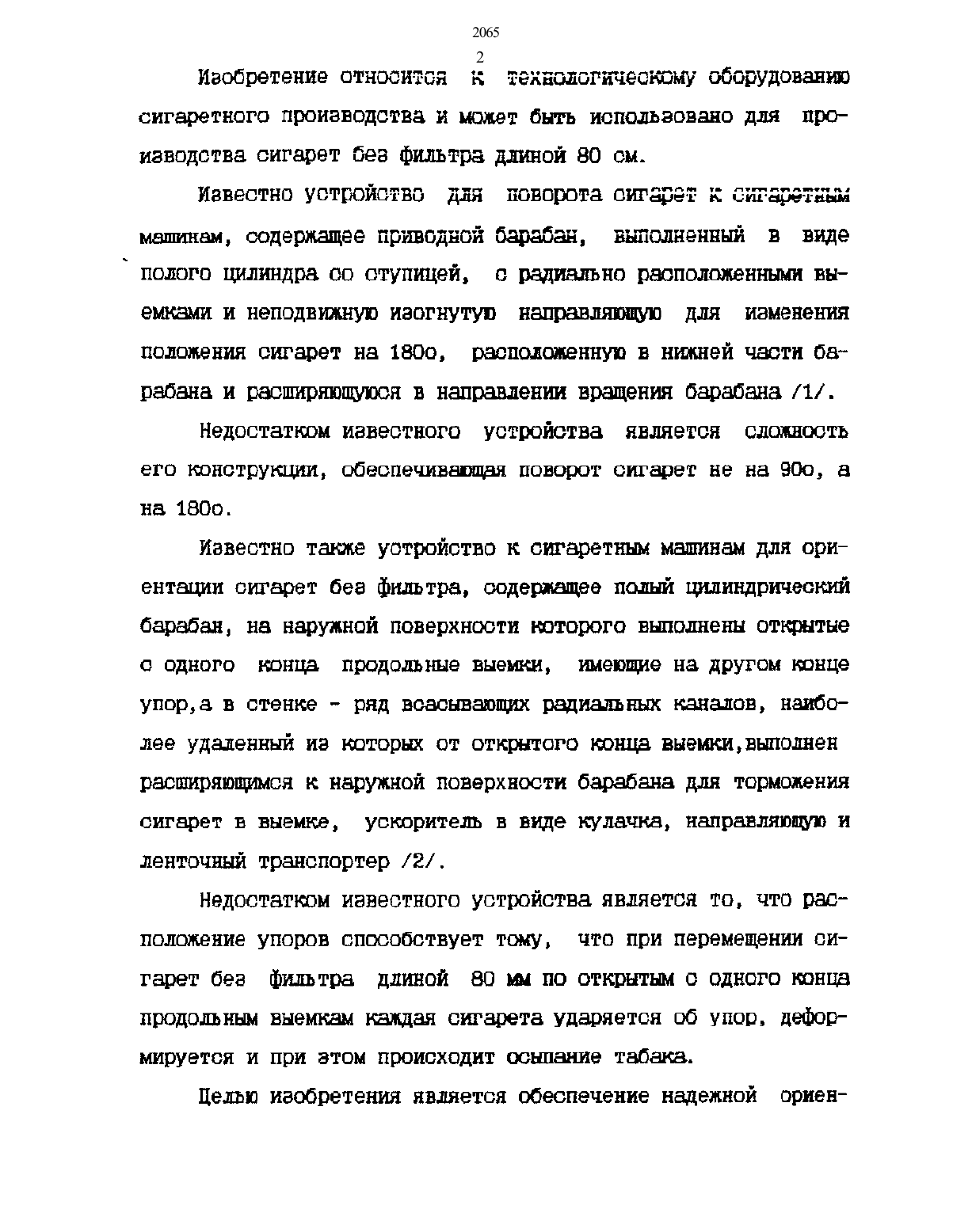

2 Иаобретение относ тон к текнологнескоиу ооорудованнрсигаретного производства и может быть использовано для производства сигарет оез фильтра длиной 80 см.Известно устройство для поворота сигарет к сигаретные машиам, содержащее природной оараоан, наполненный п виде полого цилиндра со ступицей, с радиально расположенннм внемками и неподвижную изогнутую иаправляощю для изменения положения сигарет на 1800, расположенную в нижней части бамраоана и расширяющуюся В направлении вращения оараоана /1/.Недостатком известного устройства является слоиность его конотРУКЦНИ, обеспечиващая поворот сигарет не на 900, а на 18 Оо.Известно также устройство к сигаретин машинам для ориентации сигарет без Фнлтра, содержащее полый цилиндрический барабан, на наружной поверхности которого выолненн открытые с одного конца продольные ныеми, имерще на другом конце упор,а в стенке ряд нсасннающи радиальных каналов, наибо лее удаленный из которни от открытого конца выеики,выолненрасшряющимся к наружной поверхности барабана для торможения сигарет в выемке, ускоритель в виде кулачка, направляющую и ленточный транспортер /2/.Недостатком известного устройства является то, что расположение упоров спосооствует тону, что при перемещении сигарет беа фильтра ддиой 80 и по открытым с одного конца продолъиы выемкам каждая сигарета ударяется об упор, деформмруется и при этом происходит осыпание табака.Целью изобретения является обеспечение надежной ориен 2065 3тацииСНГаРТ И ИСКЛЮЧЕНИЕ ПРИ ЭТОМ ИК ПОВРЕЖдЕН 9 г ПОСТВВЛЕННЗЯ ЦЕЛЬ ДПСТИРЗЕТСЯ ТЕМ, ЧТО Е УСТРОЙСТВЕ ДЛЯПРНЕНТЭЦНИ ЕНГЗРТ БЕЗ ФИЛЬТРЭ К СИГЗРЕТНЫМ машинам, СОДЕР ЖЗЩЕН ПОЛЫЙ ЦИЛИНДРНЧСКНЙ барабан, На НЗРУЖНОЙ ПОВЕРХНОСТИ кцторргр ВЫППЛНЕНЫ ОТКРЫТЫЕ С ОДНОГО КПНЦЗ ПРПДВЛЬНЫЕ ВЫЕМкн, имеющие на другом конце упор, а в стенке и ряд всасывающнх радиальных каналов, наиболее удаленныи из которых от открытого конца выемки, выполнен расширяющимся к наружной поверхности барабана для торможения сигарет в выемке, согласно изобретению упор и каналы е выемке расположены так,что отношения расстояния между упором и торцом барабана со стороны открытого конца выемки и расстояния между упором и осью наиболее близко расположенного к нему всасывающего канала без расширения к расстоянию от упора до оси канала с расширением составляет соответственно от 25 до 28 и от 6,5 до 7,3, а отношение площадей поперечных сечении канала с расширением и любого из всасывающих каналов без расширения составляет от 3,4 до 3,7.На фиг.1 схематично изображено предлагаемое устРоистео еид сверку на фиг.2 разрез Анд на Фиг.1 на Фиг.3 о разрез 5-5 на ФНг.1.Устроистео для ориентации сигарет без фильтра к сигаретным машинам содержит полыи цилиндрический барабан 1, сосч тоящии из корпуса 2, на наружной поееркности которого выполнены открытые с одного конца продольные еыемкиЗ расшираюши еся к тому торцу корпуса 2, где сигареты екодят в ник. С противоположной стороны открытые продольные выемки 3 переко дят е стенку Ч корпуса 2. В корпусе 2 в каждой открытой про 20654 ДПЛЬНОЙ ВЫЕМКЕ 3 ВЫПОЛНЕН РЯД БЕЭСЫЕЗЮШРТК РЗДИЕЦЛЬНЫН КЗНЗЛПВ5,В 7 диаметр которых равен 4 мм и один радиальный канал 8,наиболее удаленный от открытого конца продольной выемки 3,выполненный с расширяющимся с одной стороны диаметром на наружной поверхности барабана 1. Каналы 567 и 8 предназначены для отсасывания воздуха из открытых продольных выемок 3 с помощью специального устройства (на чертеже не показано),предназначенного для создания разрежения и притягивания си гарет к поверхности открытых продольных выемок З с одновременным их торможением за счет выполнения всасывающего радиального канала В с односторонним расширением диаметра на на ружной поверхности барабана 1. В каждой открытой продольной выемке З после всасывающего радиального канала В с односторонним расширением диаметра на наружной поверхности барабана 1 установлены упоры Э, предназначенные для ограничения перемещения сигарет в открытых продольных выемках З. На валу 10 Специального привода на чертеже не показан установлен нулачок 11, предназначенный для придания дополнительного ускорения при перемещении сигарет в горизонтальной плоскости. Под кулачком 11 на станине (на чертеже не показана) после Ножевой головки (на чертеже не показана) закреплена направляющая 12. Отношение расстояния между упором Э и торцом барабана 1 со стороны открытого конца продольной выемки З к расстоянию от упора Э до оси всасывающего радиального канала В с односторонним расширением диаметра на наружной части барабана 1 равно от 25 до 28. Отношение расстояния между упо ром Э и осью наиболее близко расположенного к нему всасываю щего радиального канала 5 без расширения диаметра на наруж 20655 нон поверхности барабана 1 к расстоянию от упора Э до осивсасывающего радиального канала В с односторонним расширением диаметра на наружной части барабана 1 равно от 6.5 до З. Отношение площадей поперечных сечении всасыввающего радиального канала В на внутренней поверхности барабана 1 и любого из всасывающих радиальных каналов 5 В,7 без расшире ния диаметра на наружной поверхности барабана 1 равно от 3,4 до 3,7. Внутри нижней части корпуса 2 (см.фнг.3) установлена пластина 13, которая предназначена для уменьшения разрежения в ряде всасывающим радиальных каналов 5 Б 7,В, оказавшихся при перемещении барабана 1 ниже пластины 13. Под корпусом 2 расположен ленточныи конвейер 14, предназначенный для приема точно сориентированных сигарет и их транспортирования на укладку. Устройство работает следующим образом.Сигареты После НОЖЕББЙ резки подаются по направляющей12, попадают на кулачок 11 И, получив от него дополнительный силовой импульс, поочередно поступают в каждую открытую с одного конца продольную выемку 3 при повороте полого цилиндрического барабана 1 и перемещаются до упора Э. Достигнув упора Э, сигарета останавливается. поворачивается вместе с корпусом 2, затем заходит за пластину 13, которой Перекрывается подача раэреженного воздуха, поступающего из специаль ного устройства (на чертеже не показано) к ряду всасывающих радиальных каналов В. При этом за счет воздействия центро бежнын сил строго сориентированная сигарета выпадает из открытои продольной выемки 3 на ленту конвейера 14 и подается
