Приспособление для индикации момента съемки фотоаппарата

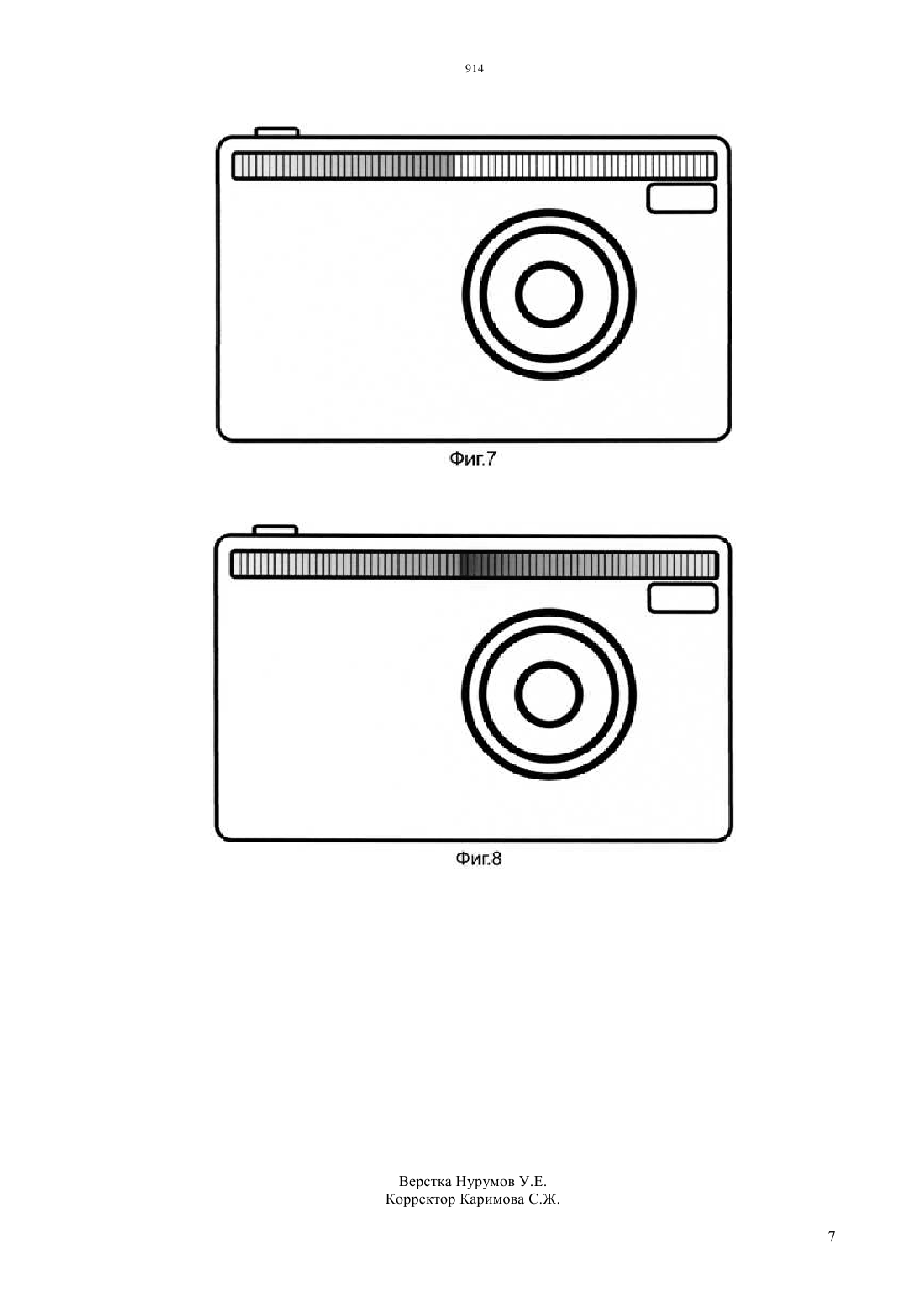

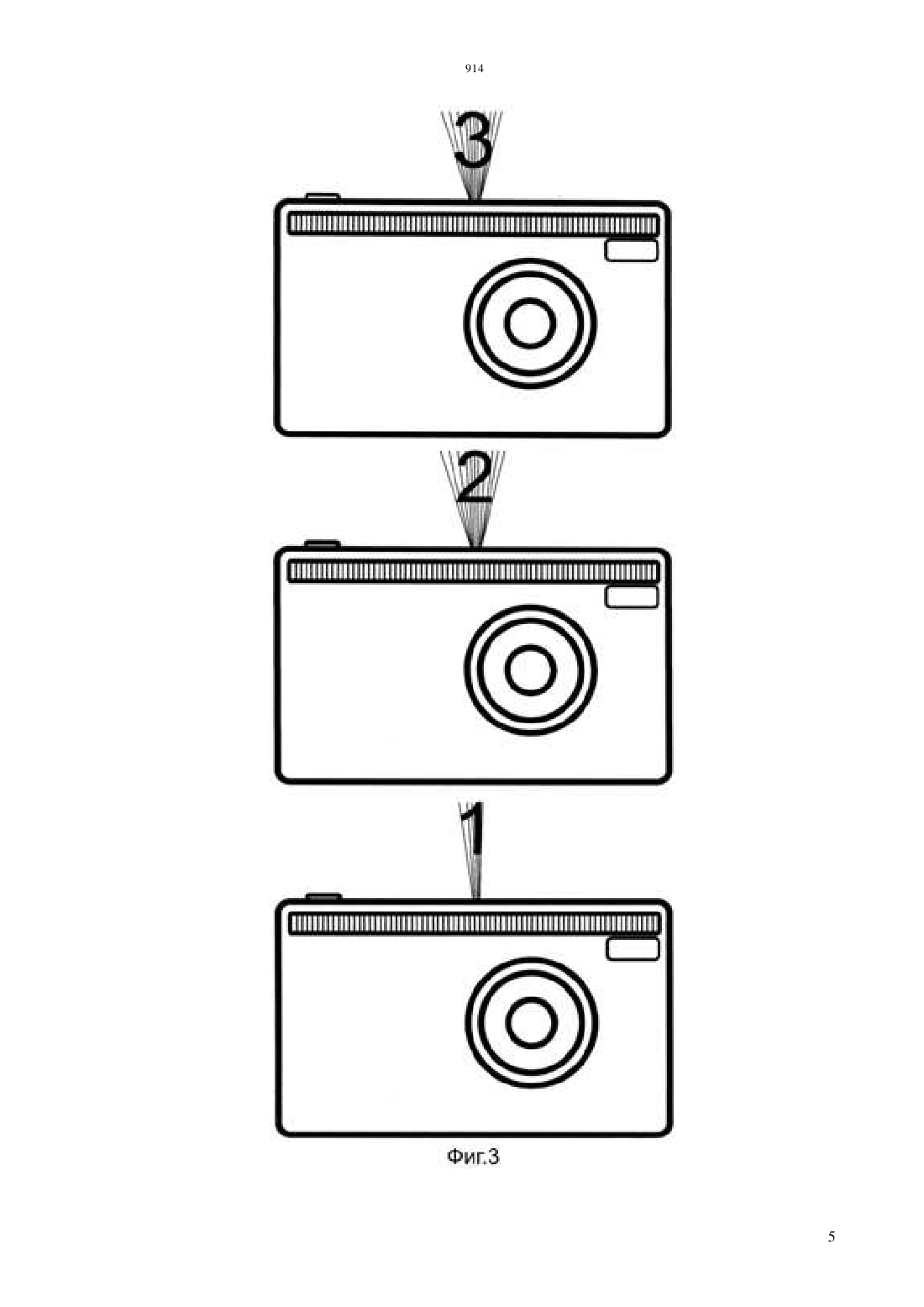

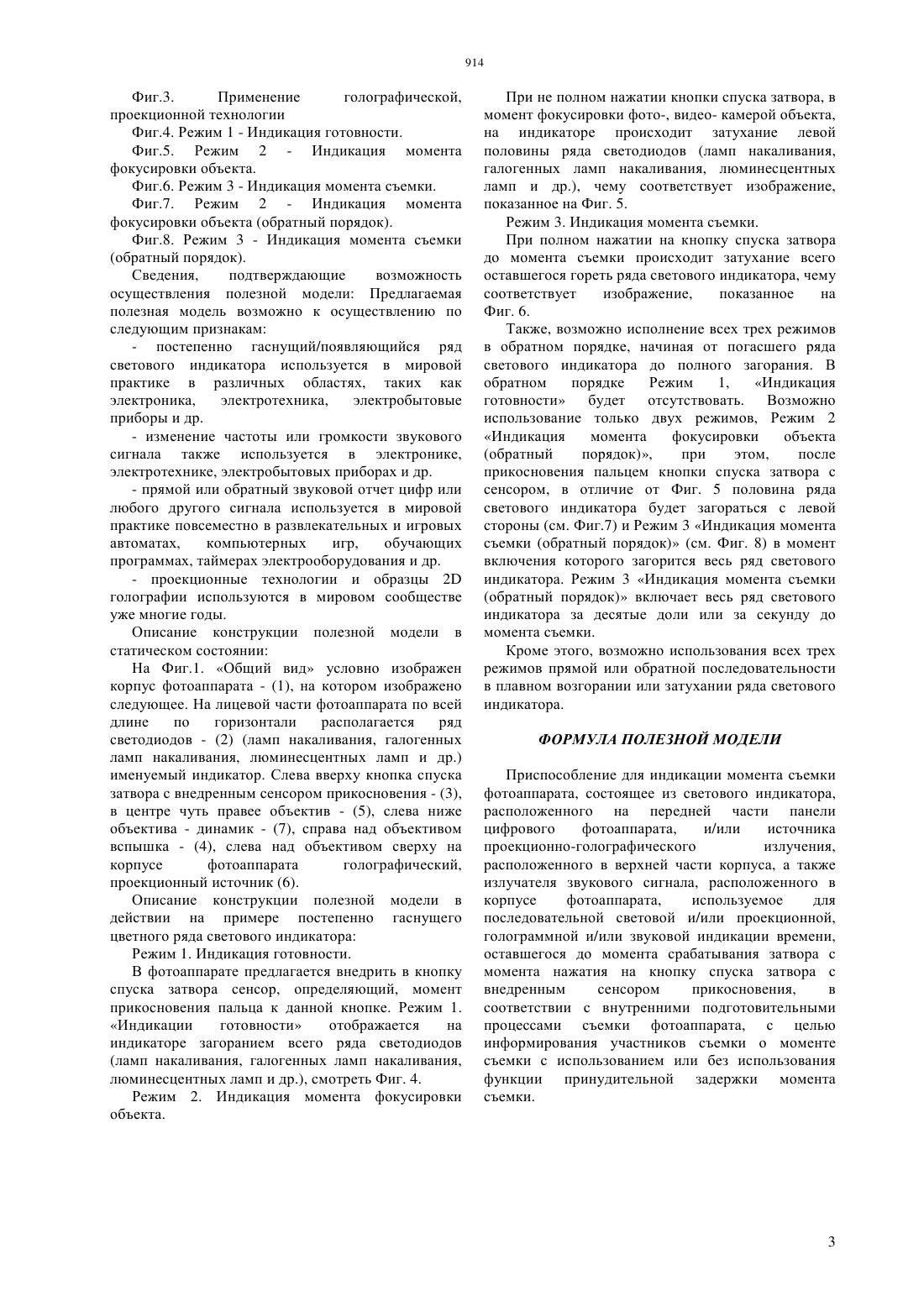

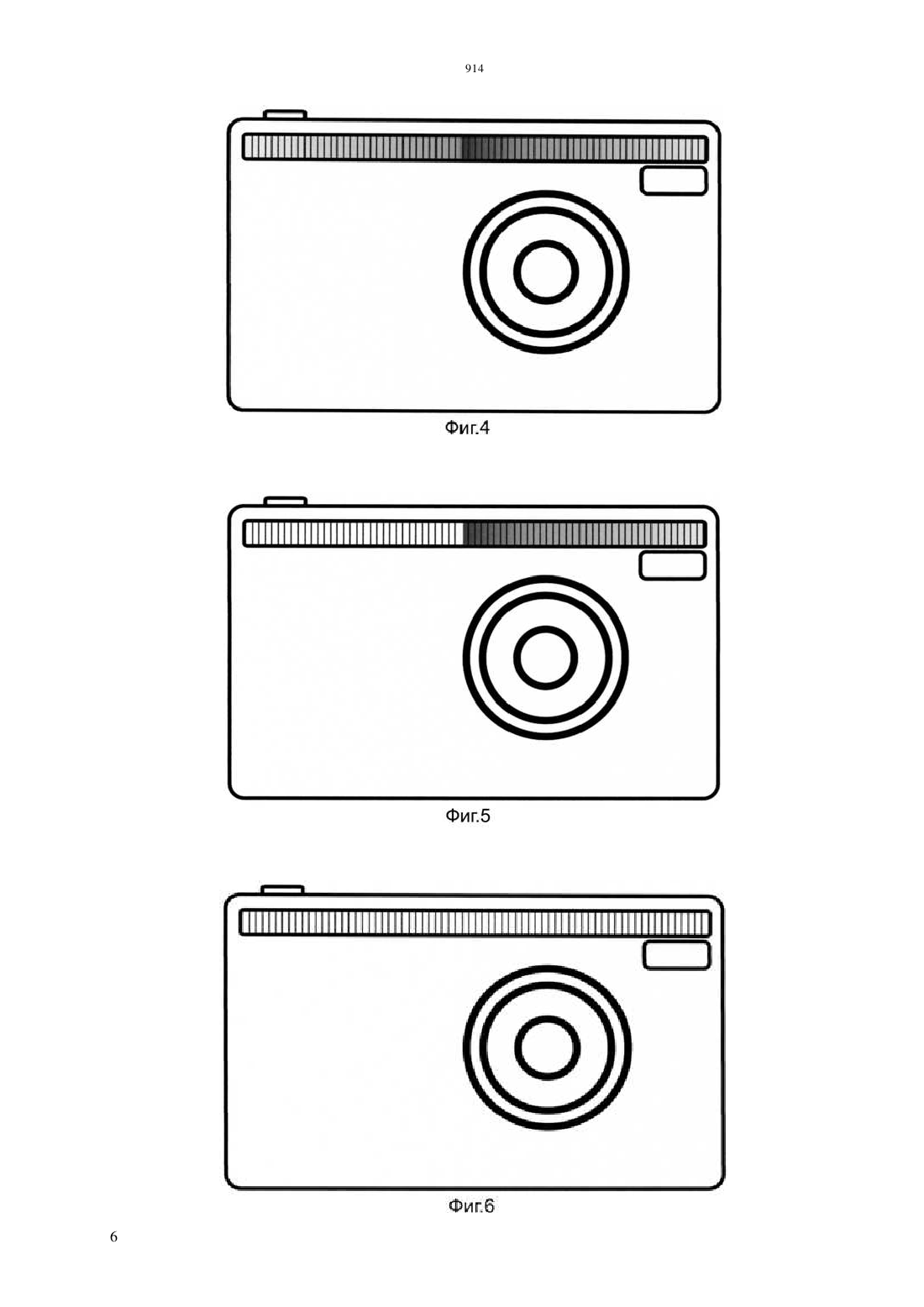

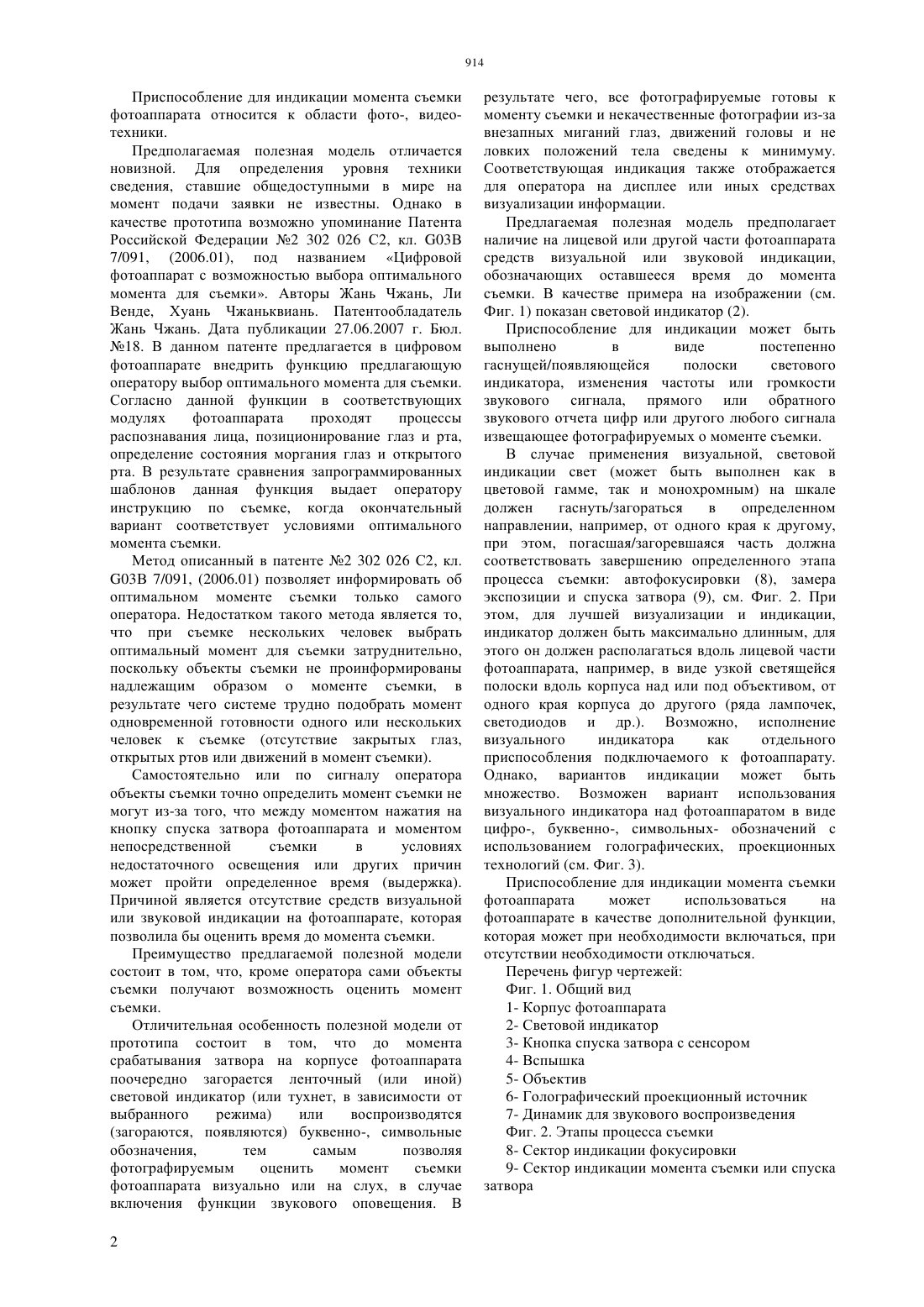

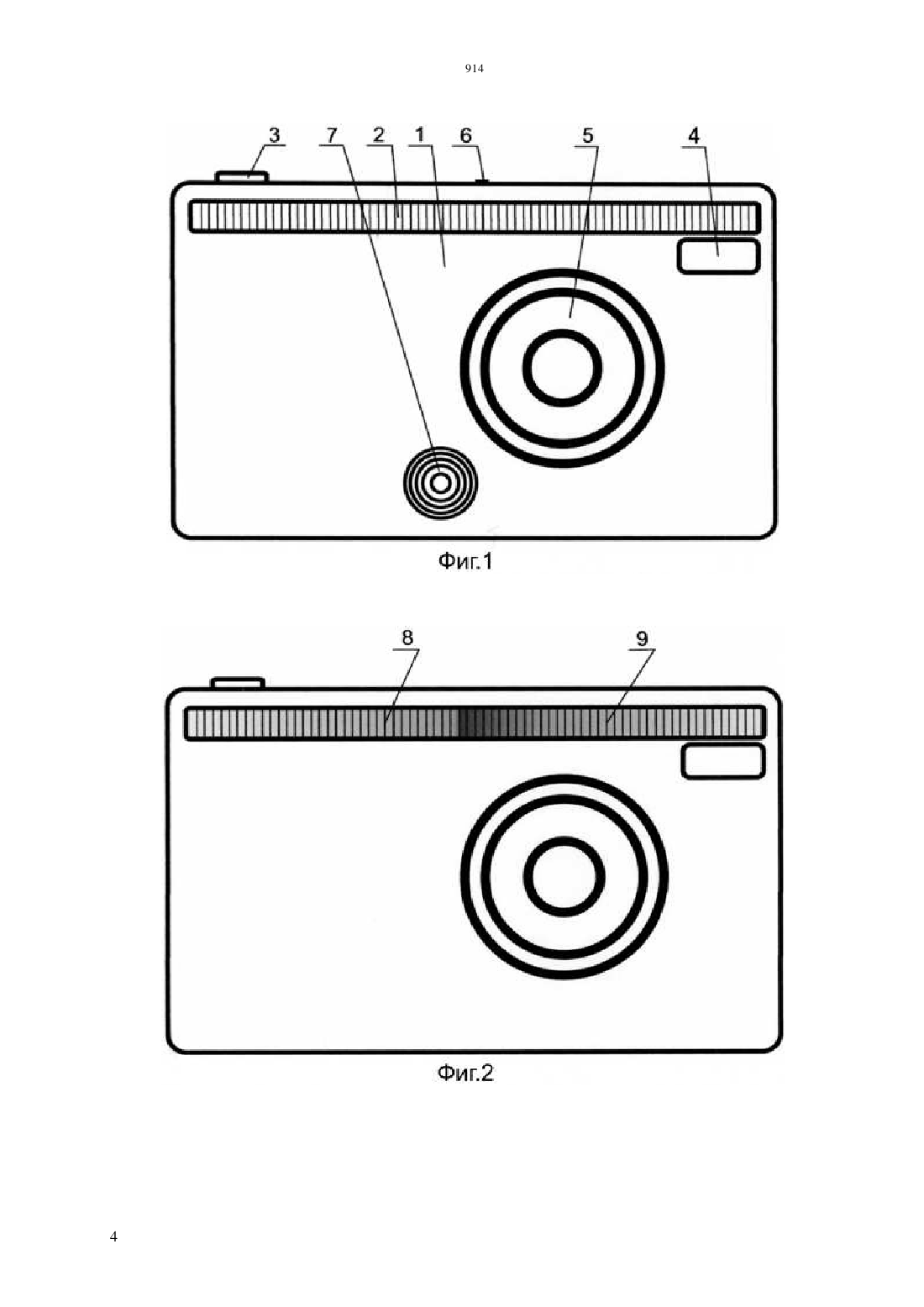

(51) 03 15/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ и/или звуковой и/или голографическо-проекционной индикации на лицевой или другой части фотоаппарата (см. Фиг. 1), обозначающих оставшееся время до момента срабатывания затвора при съемке без дополнительной принудительной выдержки времени,что позволяет фотографируемым оценить момент срабатывания фотоаппарата визуально или на слух. Конструктивно устройство визуальной, или звуковой индикации выполняется в одном корпусе с фотоаппаратом и использует его внутренние сигнальные цепи для индикации в соответствии внутренними процессами фотоаппарата. Индикация может быть выполнена в виде поочередно гаснущих/появляющихся секторов световой шкалы,появления цифро-,буквенно-,символьных обозначений (см. Фиг. 2-8), изменения частоты или громкости звукового сигнала и пр. Возможно также исполнение индикации в виде отдельного приспособления, подключаемого к фотоаппарату.(54) ПРИСПОСОБЛЕНИЕ ДЛЯ ИНДИКАЦИИ МОМЕНТА СЪЕМКИ ФОТОАППАРАТА(57) Приспособление для индикации момента съемки фотоаппарата относится к области фото-,видео- техники и может применяться в цифровых фотоаппаратах. В условиях съемки обычным цифровым фотоаппаратом между нажатием на кнопку спуска затвора и срабатыванием затвора возникает задержка, вызванная выполнением внутренних подготовительных процессов съемки. Такая задержка не имеет определенной продолжительности и зависит от условий съемки. Наличие средств, позволяющих оценить момент съемки, значительно повысит качество и удобство фото-, видео- съемки для фотографируемых. Предлагаемая полезная модель обеспечивает наличие средств визуальной (световой индикатор) Приспособление для индикации момента съемки фотоаппарата относится к области фото-, видеотехники. Предполагаемая полезная модель отличается новизной. Для определения уровня техники сведения, ставшие общедоступными в мире на момент подачи заявки не известны. Однако в качестве прототипа возможно упоминание Патента Российской Федерации 2 302 026 С 2, кл. 03 В 7/091, (2006.01), под названием Цифровой фотоаппарат с возможностью выбора оптимального момента для съемки. Авторы Жань Чжань, Ли Венде, Хуань Чжаньквиань. Патентообладатель Жань Чжань. Дата публикации 27.06.2007 г. Бюл. 18. В данном патенте предлагается в цифровом фотоаппарате внедрить функцию предлагающую оператору выбор оптимального момента для съемки. Согласно данной функции в соответствующих модулях фотоаппарата проходят процессы распознавания лица, позиционирование глаз и рта,определение состояния моргания глаз и открытого рта. В результате сравнения запрограммированных шаблонов данная функция выдает оператору инструкцию по съемке, когда окончательный вариант соответствует условиями оптимального момента съемки. Метод описанный в патенте 2 302 026 С 2, кл. 03 В 7/091, (2006.01) позволяет информировать об оптимальном моменте съемки только самого оператора. Недостатком такого метода является то,что при съемке нескольких человек выбрать оптимальный момент для съемки затруднительно,поскольку объекты съемки не проинформированы надлежащим образом о моменте съемки, в результате чего системе трудно подобрать момент одновременной готовности одного или нескольких человек к съемке (отсутствие закрытых глаз,открытых ртов или движений в момент съемки). Самостоятельно или по сигналу оператора объекты съемки точно определить момент съемки не могут из-за того, что между моментом нажатия на кнопку спуска затвора фотоаппарата и моментом непосредственной съемки в условиях недостаточного освещения или других причин может пройти определенное время (выдержка). Причиной является отсутствие средств визуальной или звуковой индикации на фотоаппарате, которая позволила бы оценить время до момента съемки. Преимущество предлагаемой полезной модели состоит в том, что, кроме оператора сами объекты съемки получают возможность оценить момент съемки. Отличительная особенность полезной модели от прототипа состоит в том, что до момента срабатывания затвора на корпусе фотоаппарата поочередно загорается ленточный (или иной) световой индикатор (или тухнет, в зависимости от выбранного режима) или воспроизводятся(загораются, появляются) буквенно-, символьные обозначения,тем самым позволяя фотографируемым оценить момент съемки фотоаппарата визуально или на слух, в случае включения функции звукового оповещения. В 2 результате чего, все фотографируемые готовы к моменту съемки и некачественные фотографии из-за внезапных миганий глаз, движений головы и не ловких положений тела сведены к минимуму. Соответствующая индикация также отображается для оператора на дисплее или иных средствах визуализации информации. Предлагаемая полезная модель предполагает наличие на лицевой или другой части фотоаппарата средств визуальной или звуковой индикации,обозначающих оставшееся время до момента съемки. В качестве примера на изображении (см. Фиг. 1) показан световой индикатор (2). Приспособление для индикации может быть выполнено в виде постепенно гаснущей/появляющейся полоски светового индикатора, изменения частоты или громкости звукового сигнала, прямого или обратного звукового отчета цифр или другого любого сигнала извещающее фотографируемых о моменте съемки. В случае применения визуальной, световой индикации свет (может быть выполнен как в цветовой гамме, так и монохромным) на шкале должен гаснуть/загораться в определенном направлении, например, от одного края к другому,при этом, погасшая/загоревшаяся часть должна соответствовать завершению определенного этапа процесса съемки автофокусировки (8), замера экспозиции и спуска затвора (9), см. Фиг. 2. При этом, для лучшей визуализации и индикации,индикатор должен быть максимально длинным, для этого он должен располагаться вдоль лицевой части фотоаппарата, например, в виде узкой светящейся полоски вдоль корпуса над или под объективом, от одного края корпуса до другого (ряда лампочек,светодиодов и др.). Возможно, исполнение визуального индикатора как отдельного приспособления подключаемого к фотоаппарату. Однако, вариантов индикации может быть множество. Возможен вариант использования визуального индикатора над фотоаппаратом в виде цифро-, буквенно-, символьных- обозначений с использованием голографических, проекционных технологий (см. Фиг. 3). Приспособление для индикации момента съемки фотоаппарата может использоваться на фотоаппарате в качестве дополнительной функции,которая может при необходимости включаться, при отсутствии необходимости отключаться. Перечень фигур чертежей Фиг. 1. Общий вид 1- Корпус фотоаппарата 2- Световой индикатор 3- Кнопка спуска затвора с сенсором 4- Вспышка 5- Объектив 6- Голографический проекционный источник 7- Динамик для звукового воспроизведения Фиг. 2. Этапы процесса съемки 8- Сектор индикации фокусировки 9- Сектор индикации момента съемки или спуска затвора Фиг.3. Применение голографической,проекционной технологии Фиг.4. Режим 1 - Индикация готовности. Фиг.5. Режим 2 - Индикация момента фокусировки объекта. Фиг.6. Режим 3 - Индикация момента съемки. Фиг.7. Режим 2 - Индикация момента фокусировки объекта (обратный порядок). Фиг.8. Режим 3 - Индикация момента съемки(обратный порядок). Сведения,подтверждающие возможность осуществления полезной модели Предлагаемая полезная модель возможно к осуществлению по следующим признакам- постепенно гаснущий/появляющийся ряд светового индикатора используется в мировой практике в различных областях, таких как электроника,электротехника,электробытовые приборы и др.- изменение частоты или громкости звукового сигнала также используется в электронике,электротехнике, электробытовых приборах и др.- прямой или обратный звуковой отчет цифр или любого другого сигнала используется в мировой практике повсеместно в развлекательных и игровых автоматах,компьютерных игр,обучающих программах, таймерах электрооборудования и др.- проекционные технологии и образцы 2 голографии используются в мировом сообществе уже многие годы. Описание конструкции полезной модели в статическом состоянии На Фиг.1. Общий вид условно изображен корпус фотоаппарата - (1), на котором изображено следующее. На лицевой части фотоаппарата по всей длине по горизонтали располагается ряд светодиодов - (2) (ламп накаливания, галогенных ламп накаливания, люминесцентных ламп и др.) именуемый индикатор. Слева вверху кнопка спуска затвора с внедренным сенсором прикосновения - (3),в центре чуть правее объектив - (5), слева ниже объектива - динамик - (7), справа над объективом вспышка - (4), слева над объективом сверху на корпусе фотоаппарата голографический,проекционный источник (6). Описание конструкции полезной модели в действии на примере постепенно гаснущего цветного ряда светового индикатора Режим 1. Индикация готовности. В фотоаппарате предлагается внедрить в кнопку спуска затвора сенсор, определяющий, момент прикосновения пальца к данной кнопке. Режим 1. Индикации готовности отображается на индикаторе загоранием всего ряда светодиодов(ламп накаливания, галогенных ламп накаливания,люминесцентных ламп и др.), смотреть Фиг. 4. Режим 2. Индикация момента фокусировки объекта. При не полном нажатии кнопки спуска затвора, в момент фокусировки фото-, видео- камерой объекта,на индикаторе происходит затухание левой половины ряда светодиодов (ламп накаливания,галогенных ламп накаливания, люминесцентных ламп и др.), чему соответствует изображение,показанное на Фиг. 5. Режим 3. Индикация момента съемки. При полном нажатии на кнопку спуска затвора до момента съемки происходит затухание всего оставшегося гореть ряда светового индикатора, чему соответствует изображение,показанное на Фиг. 6. Также, возможно исполнение всех трех режимов в обратном порядке, начиная от погасшего ряда светового индикатора до полного загорания. В обратном порядке Режим 1,Индикация готовности будет отсутствовать. Возможно использование только двух режимов, Режим 2 Индикация момента фокусировки объекта(обратный порядок),при этом,после прикосновения пальцем кнопки спуска затвора с сенсором, в отличие от Фиг. 5 половина ряда светового индикатора будет загораться с левой стороны (см. Фиг.7) и Режим 3 Индикация момента съемки (обратный порядок) (см. Фиг. 8) в момент включения которого загорится весь ряд светового индикатора. Режим 3 Индикация момента съемки(обратный порядок) включает весь ряд светового индикатора за десятые доли или за секунду до момента съемки. Кроме этого, возможно использования всех трех режимов прямой или обратной последовательности в плавном возгорании или затухании ряда светового индикатора. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Приспособление для индикации момента съемки фотоаппарата, состоящее из светового индикатора,расположенного на передней части панели цифрового фотоаппарата,и/или источника проекционно-голографического излучения,расположенного в верхней части корпуса, а также излучателя звукового сигнала, расположенного в корпусе фотоаппарата,используемое для последовательной световой и/или проекционной,голограммной и/или звуковой индикации времени,оставшегося до момента срабатывания затвора с момента нажатия на кнопку спуска затвора с внедренным сенсором прикосновения,в соответствии с внутренними подготовительными процессами съемки фотоаппарата, с целью информирования участников съемки о моменте съемки с использованием или без использования функции принудительной задержки момента съемки.
