Пушерная система с устройством для управления запасами

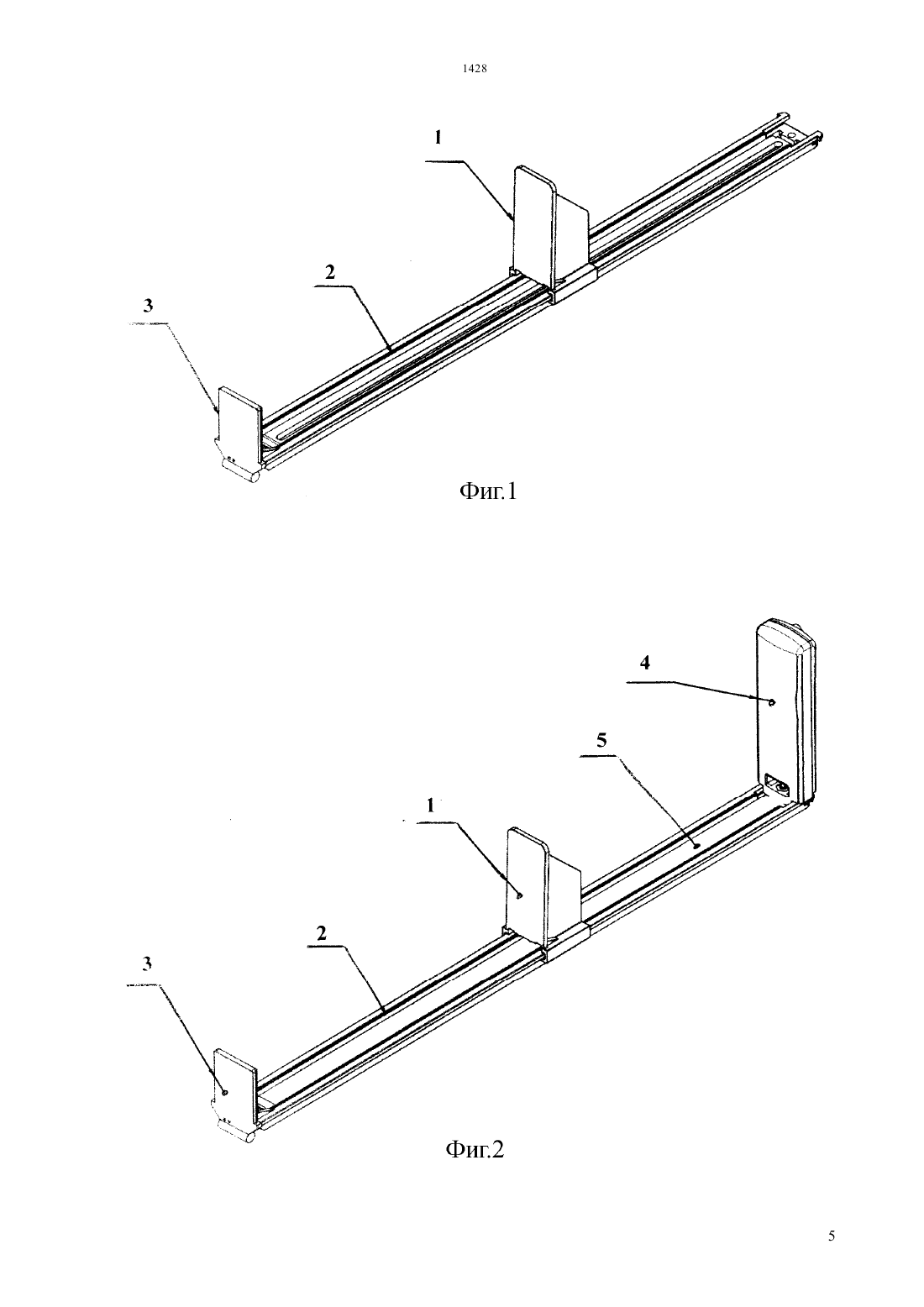

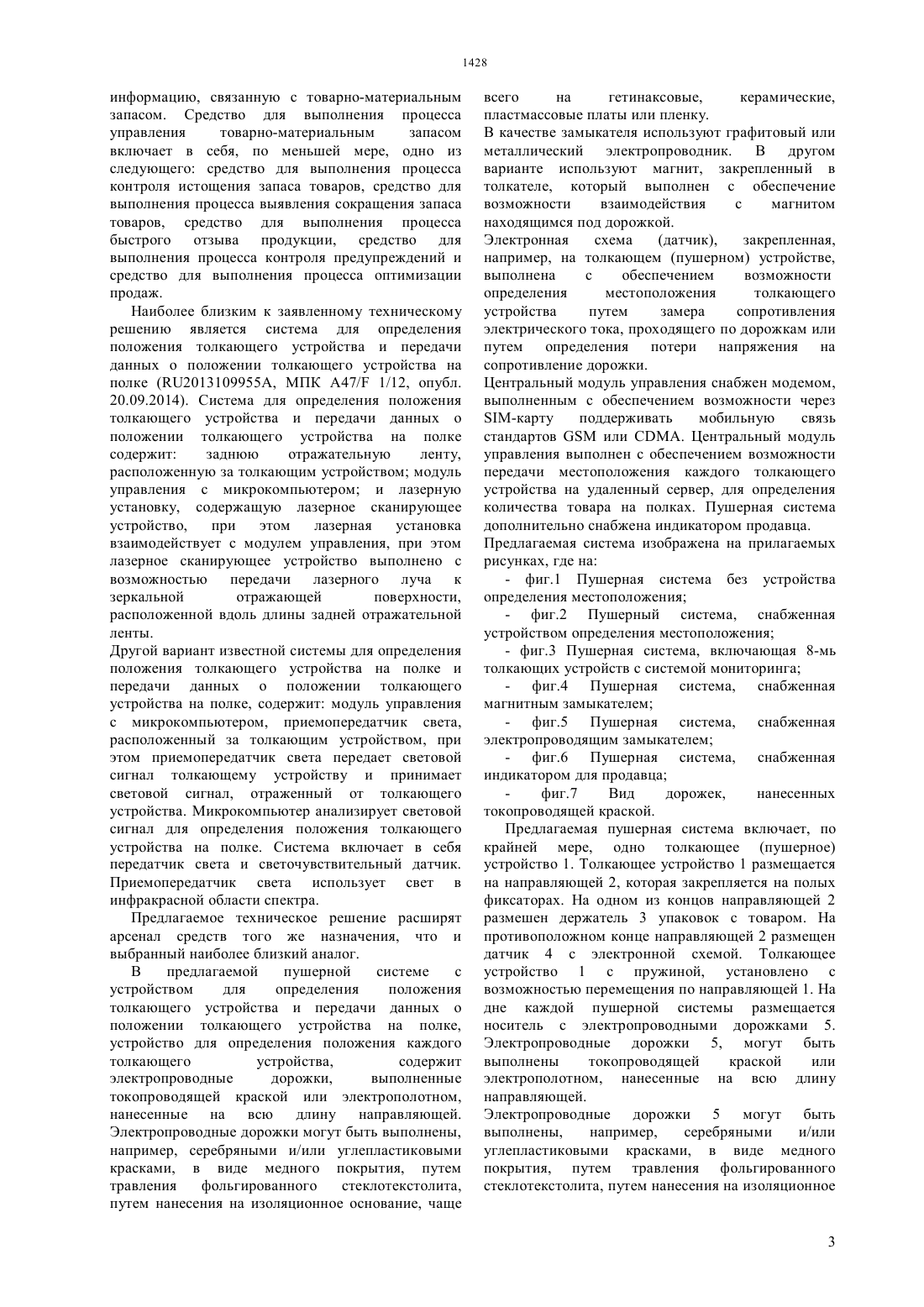

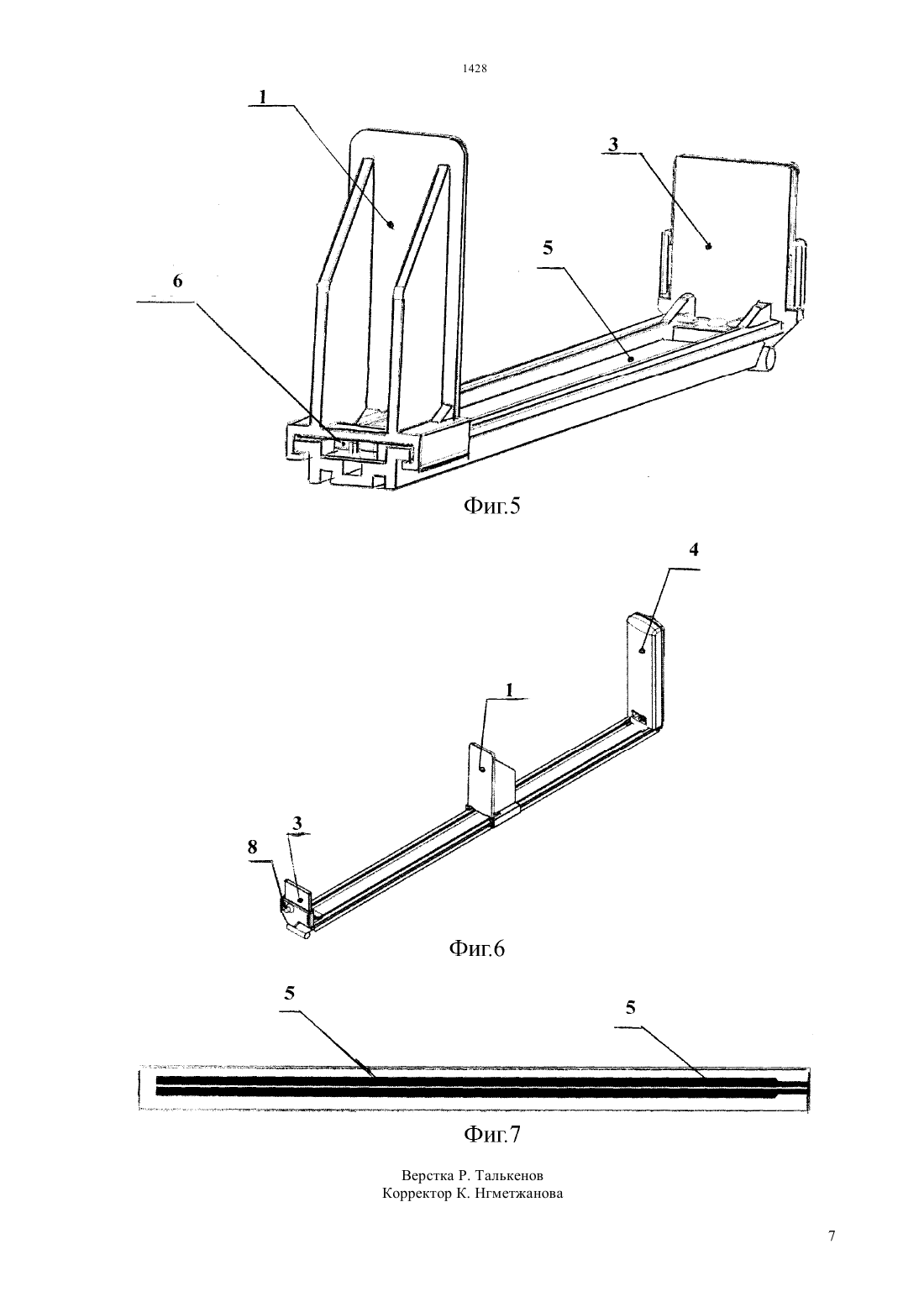

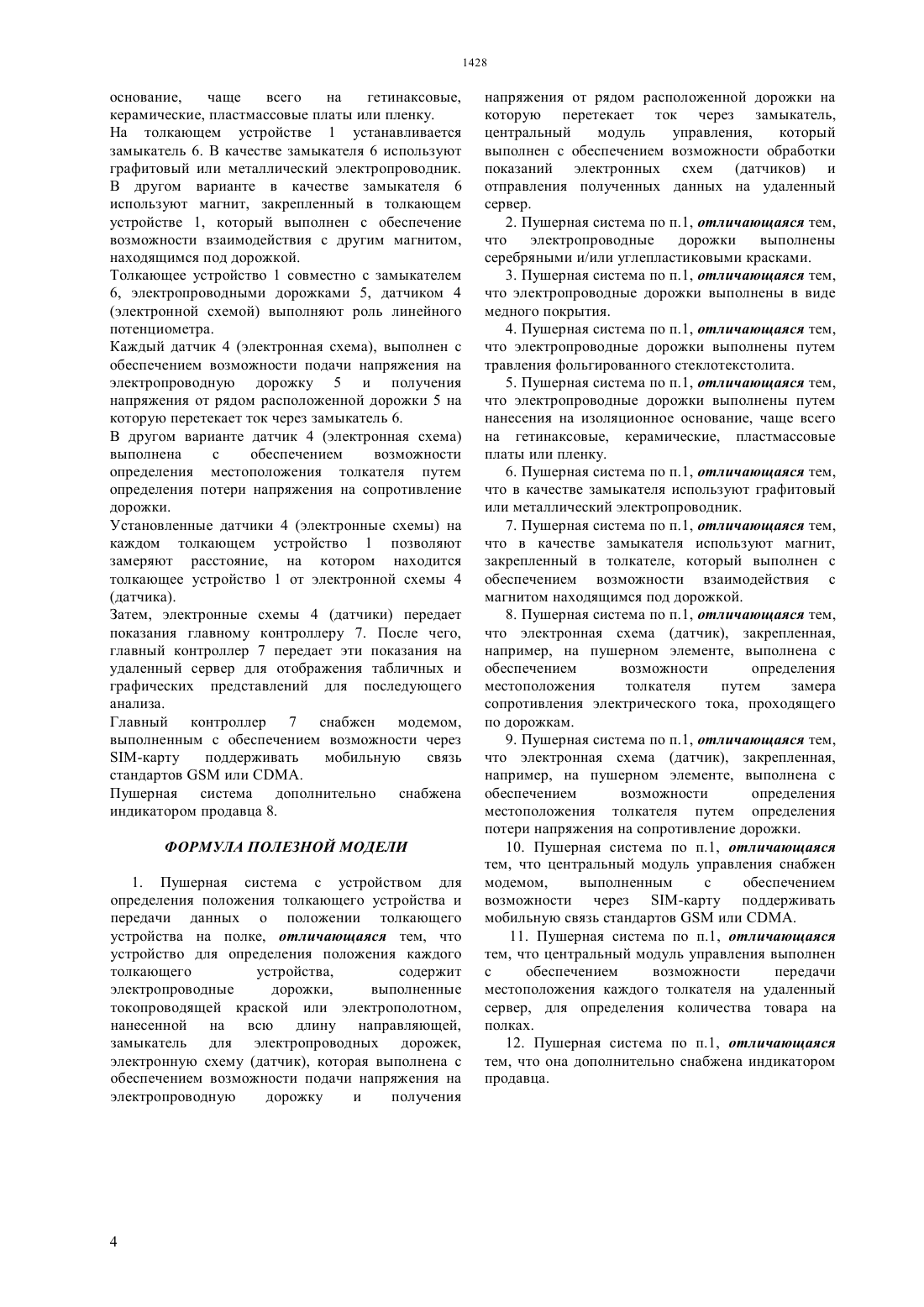

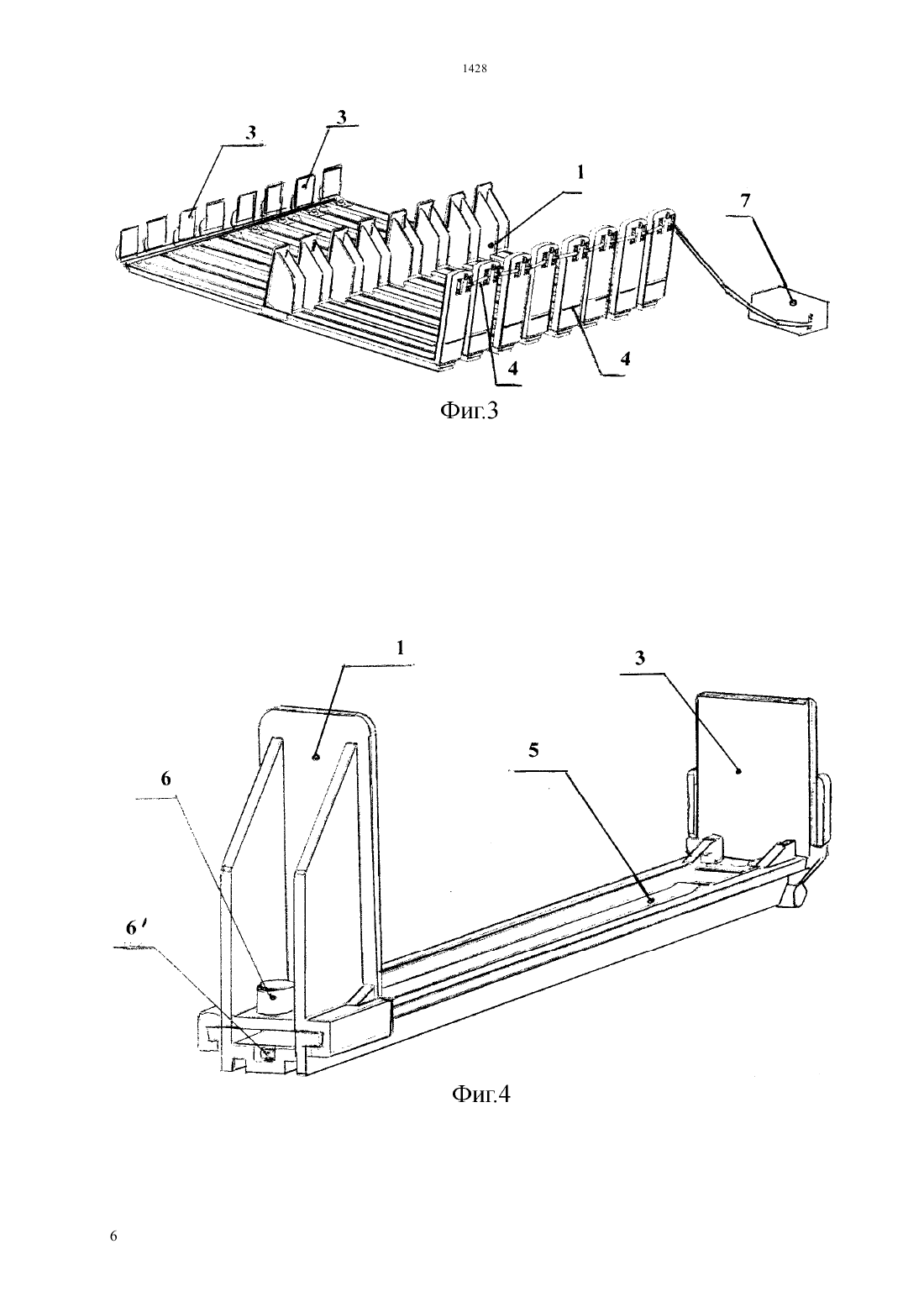

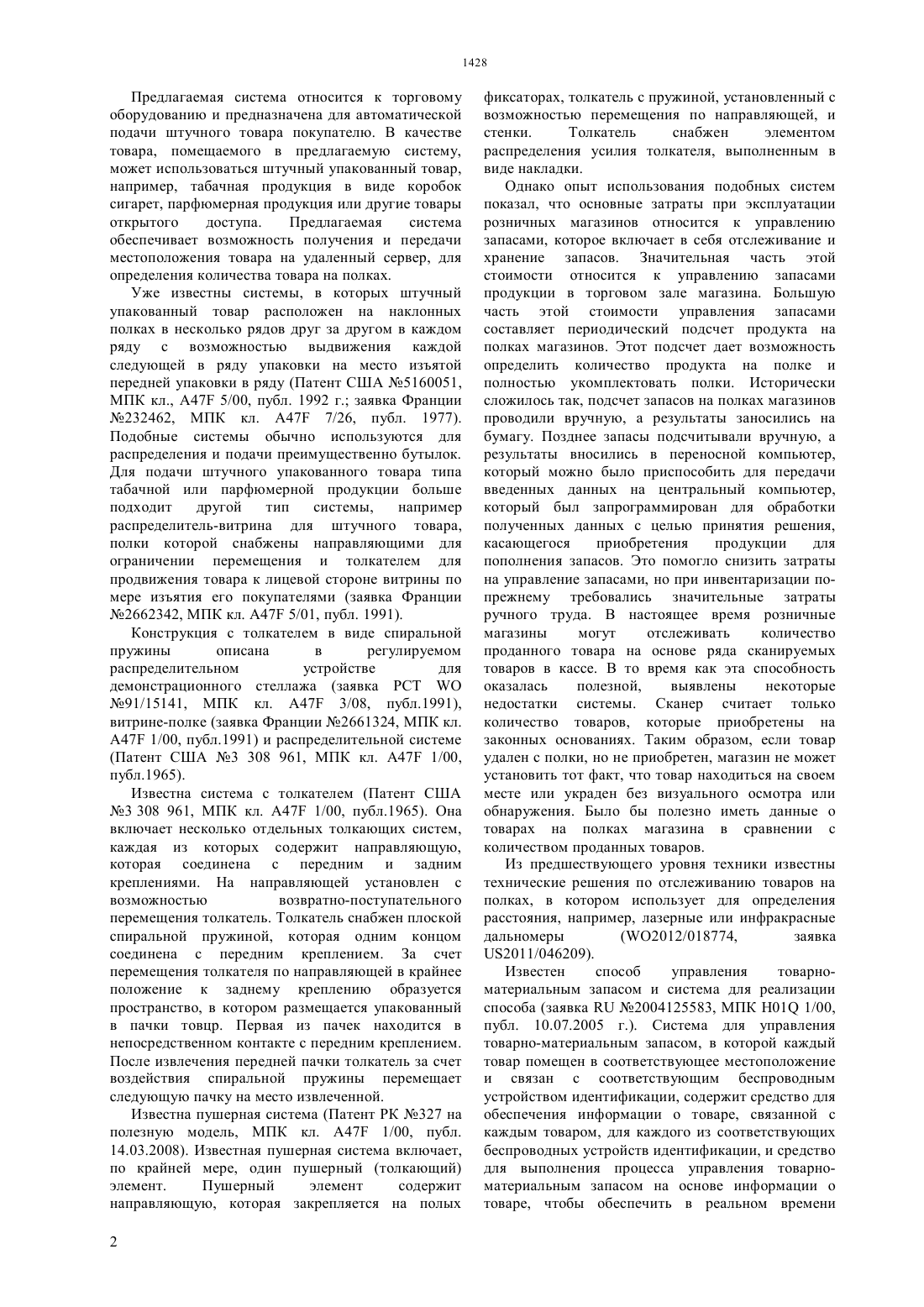

(51) 47 1/00 (2006.01) 47 7/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ электропроводные дорожки,выполненные токопроводящей краской или электрополотном,нанесенной на всю длину направляющей. Электропроводные дорожки могут быть выполнены,например, серебряными и/или углепластиковыми красками, в виде медного покрытия, путем травления фольгированного стеклотекстолита,путем нанесения на изоляционное основание, чаще всего на гетинаксовые,керамические,пластмассовые платы или пленку. В качестве замыкателя используют графитовый или металлический электропроводник,магнит,закрепленный в толкателе, который выполнен с обеспечение возможности взаимодействия с магнитом находящимся под дорожкой. Электронная схема (датчик), закрепленная, например, на пушерном элементе, выполнена с обеспечением возможности определения местоположения толкателя путем замера сопротивления электрического тока, проходящего по дорожкам или путем определения потери напряжения на сопротивление дорожки. Центральный модуль управления снабжен модемом, выполненным с обеспечением возможности через -карту поддерживать мобильную связь стандартовили .(72) Долженко Андрей Иванович Ваганов Антон Константинович(73) Товарищество с ограниченной ответственностью Рекламное агентство УНИВЕРСАЛ-РЕКЛАМА(54) ПУШЕРНАЯ СИСТЕМА С УСТРОЙСТВОМ ДЛЯ УПРАВЛЕНИЯ ЗАПАСАМИ(57) Предлагаемая система относится к торговому оборудованию и предназначена для автоматической подачи штучного товара покупателю. Предлагаемая система обеспечивает возможность получения и передачи местоположения товара на удаленный сервер, для определения количества товара на полках. В предлагаемой пушерной системе с устройством для определения положения толкающего устройства и передачи данных о положении толкающего устройства на полке,устройство для определения положения каждого толкающего устройства,содержит Предлагаемая система относится к торговому оборудованию и предназначена для автоматической подачи штучного товара покупателю. В качестве товара, помещаемого в предлагаемую систему,может использоваться штучный упакованный товар,например, табачная продукция в виде коробок сигарет, парфюмерная продукция или другие товары открытого доступа. Предлагаемая система обеспечивает возможность получения и передачи местоположения товара на удаленный сервер, для определения количества товара на полках. Уже известны системы, в которых штучный упакованный товар расположен на наклонных полках в несколько рядов друг за другом в каждом ряду с возможностью выдвижения каждой следующей в ряду упаковки на место изъятой передней упаковки в ряду (Патент США 5160051,МПК кл., А 47 5/00, публ. 1992 г. заявка Франции 232462, МПК кл. А 47 7/26, публ. 1977). Подобные системы обычно используются для распределения и подачи преимущественно бутылок. Для подачи штучного упакованного товара типа табачной или парфюмерной продукции больше подходит другой тип системы,например распределитель-витрина для штучного товара,полки которой снабжены направляющими для ограничении перемещения и толкателем для продвижения товара к лицевой стороне витрины по мере изъятия его покупателями (заявка Франции 2662342, МПК кл. А 47 5/01, публ. 1991). Конструкция с толкателем в виде спиральной пружины описана в регулируемом распределительном устройстве для демонстрационного стеллажа (заявка РСТ 91/15141, МПК кл. А 47 3/08, публ.1991),витрине-полке (заявка Франции 2661324, МПК кл. А 47 1/00, публ.1991) и распределительной системе(Патент США 3 308 961, МПК кл. А 47 1/00,публ.1965). Известна система с толкателем (Патент США 3 308 961, МПК кл. А 47 1/00, публ.1965). Она включает несколько отдельных толкающих систем,каждая из которых содержит направляющую,которая соединена с передним и задним креплениями. На направляющей установлен с возможностью возвратно-поступательного перемещения толкатель. Толкатель снабжен плоской спиральной пружиной, которая одним концом соединена с передним креплением. За счет перемещения толкателя по направляющей в крайнее положение к заднему креплению образуется пространство, в котором размещается упакованный в пачки товцр. Первая из пачек находится в непосредственном контакте с передним креплением. После извлечения передней пачки толкатель за счет воздействия спиральной пружины перемещает следующую пачку на место извлеченной. Известна пушерная система (Патент РК 327 на полезную модель, МПК кл. А 47 1/00, публ. 14.03.2008). Известная пушерная система включает,по крайней мере, один пушерный (толкающий) элемент. Пушерный элемент содержит направляющую, которая закрепляется на полых 2 фиксаторах, толкатель с пружиной, установленный с возможностью перемещения по направляющей, и стенки. Толкатель снабжен элементом распределения усилия толкателя, выполненным в виде накладки. Однако опыт использования подобных систем показал, что основные затраты при эксплуатации розничных магазинов относится к управлению запасами, которое включает в себя отслеживание и хранение запасов. Значительная часть этой стоимости относится к управлению запасами продукции в торговом зале магазина. Большую часть этой стоимости управления запасами составляет периодический подсчет продукта на полках магазинов. Этот подсчет дает возможность определить количество продукта на полке и полностью укомплектовать полки. Исторически сложилось так, подсчет запасов на полках магазинов проводили вручную, а результаты заносились на бумагу. Позднее запасы подсчитывали вручную, а результаты вносились в переносной компьютер,который можно было приспособить для передачи введенных данных на центральный компьютер,который был запрограммирован для обработки полученных данных с целью принятия решения,касающегося приобретения продукции для пополнения запасов. Это помогло снизить затраты на управление запасами, но при инвентаризации попрежнему требовались значительные затраты ручного труда. В настоящее время розничные магазины могут отслеживать количество проданного товара на основе ряда сканируемых товаров в кассе. В то время как эта способность оказалась полезной,выявлены некоторые недостатки системы. Сканер считает только количество товаров, которые приобретены на законных основаниях. Таким образом, если товар удален с полки, но не приобретен, магазин не может установить тот факт, что товар находиться на своем месте или украден без визуального осмотра или обнаружения. Было бы полезно иметь данные о товарах на полках магазина в сравнении с количеством проданных товаров. Из предшествующего уровня техники известны технические решения по отслеживанию товаров на полках, в котором использует для определения расстояния, например, лазерные или инфракрасные дальномеры(2012/018774,заявка 2011/046209). Известен способ управления товарноматериальным запасом и система для реализации способа (заявка 2004125583, МПК Н 01 1/00,публ. 10.07.2005 г.). Система для управления товарно-материальным запасом, в которой каждый товар помещен в соответствующее местоположение и связан с соответствующим беспроводным устройством идентификации, содержит средство для обеспечения информации о товаре, связанной с каждым товаром, для каждого из соответствующих беспроводных устройств идентификации, и средство для выполнения процесса управления товарноматериальным запасом на основе информации о товаре, чтобы обеспечить в реальном времени информацию, связанную с товарно-материальным запасом. Средство для выполнения процесса управления товарно-материальным запасом включает в себя, по меньшей мере, одно из следующего средство для выполнения процесса контроля истощения запаса товаров, средство для выполнения процесса выявления сокращения запаса товаров, средство для выполнения процесса быстрого отзыва продукции, средство для выполнения процесса контроля предупреждений и средство для выполнения процесса оптимизации продаж. Наиболее близким к заявленному техническому решению является система для определения положения толкающего устройства и передачи данных о положении толкающего устройства на полке (2013109955, МПК 47/ 1/12, опубл. 20.09.2014). Система для определения положения толкающего устройства и передачи данных о положении толкающего устройства на полке содержит заднюю отражательную ленту,расположенную за толкающим устройством модуль управления с микрокомпьютером и лазерную установку, содержащую лазерное сканирующее устройство,при этом лазерная установка взаимодействует с модулем управления, при этом лазерное сканирующее устройство выполнено с возможностью передачи лазерного луча к зеркальной отражающей поверхности,расположенной вдоль длины задней отражательной ленты. Другой вариант известной системы для определения положения толкающего устройства на полке и передачи данных о положении толкающего устройства на полке, содержит модуль управления с микрокомпьютером, приемопередатчик света,расположенный за толкающим устройством, при этом приемопередатчик света передает световой сигнал толкающему устройству и принимает световой сигнал, отраженный от толкающего устройства. Микрокомпьютер анализирует световой сигнал для определения положения толкающего устройства на полке. Система включает в себя передатчик света и светочувствительный датчик. Приемопередатчик света использует свет в инфракрасной области спектра. Предлагаемое техническое решение расширят арсенал средств того же назначения, что и выбранный наиболее близкий аналог. В предлагаемой пушерной системе с устройством для определения положения толкающего устройства и передачи данных о положении толкающего устройства на полке,устройство для определения положения каждого толкающего устройства,содержит электропроводные дорожки,выполненные токопроводящей краской или электрополотном,нанесенные на всю длину направляющей. Электропроводные дорожки могут быть выполнены,например, серебряными и/или углепластиковыми красками, в виде медного покрытия, путем травления фольгированного стеклотекстолита,путем нанесения на изоляционное основание, чаще всего на гетинаксовые,керамические,пластмассовые платы или пленку. В качестве замыкателя используют графитовый или металлический электропроводник. В другом варианте используют магнит, закрепленный в толкателе, который выполнен с обеспечение возможности взаимодействия с магнитом находящимся под дорожкой. Электронная схема(датчик),закрепленная,например, на толкающем (пушерном) устройстве,выполнена с обеспечением возможности определения местоположения толкающего устройства путем замера сопротивления электрического тока, проходящего по дорожкам или путем определения потери напряжения на сопротивление дорожки. Центральный модуль управления снабжен модемом,выполненным с обеспечением возможности через-карту поддерживать мобильную связь стандартовили . Центральный модуль управления выполнен с обеспечением возможности передачи местоположения каждого толкающего устройства на удаленный сервер, для определения количества товара на полках. Пушерная система дополнительно снабжена индикатором продавца. Предлагаемая система изображена на прилагаемых рисунках, где на- фиг.1 Пушерная система без устройства определения местоположения- фиг.2 Пушерный система, снабженная устройством определения местоположения- фиг.6 Пушерная система, снабженная индикатором для продавца фиг.7 Вид дорожек,нанесенных токопроводящей краской. Предлагаемая пушерная система включает, по крайней мере, одно толкающее (пушерное) устройство 1. Толкающее устройство 1 размещается на направляющей 2, которая закрепляется на полых фиксаторах. На одном из концов направляющей 2 размешен держатель 3 упаковок с товаром. На противоположном конце направляющей 2 размещен датчик 4 с электронной схемой. Толкающее устройство 1 с пружиной, установлено с возможностью перемещения по направляющей 1. На дне каждой пушерной системы размещается носитель с электропроводными дорожками 5. Электропроводные дорожки 5, могут быть выполнены токопроводящей краской или электрополотном, нанесенные на всю длину направляющей. Электропроводные дорожки 5 могут быть выполнены,например,серебряными и/или углепластиковыми красками, в виде медного покрытия, путем травления фольгированного стеклотекстолита, путем нанесения на изоляционное основание,чаще всего на гетинаксовые,керамические, пластмассовые платы или пленку. На толкающем устройстве 1 устанавливается замыкатель 6. В качестве замыкателя 6 используют графитовый или металлический электропроводник. В другом варианте в качестве замыкателя 6 используют магнит, закрепленный в толкающем устройстве 1, который выполнен с обеспечение возможности взаимодействия с другим магнитом,находящимся под дорожкой. Толкающее устройство 1 совместно с замыкателем 6, электропроводными дорожками 5, датчиком 4(электронной схемой) выполняют роль линейного потенциометра. Каждый датчик 4 (электронная схема), выполнен с обеспечением возможности подачи напряжения на электропроводную дорожку 5 и получения напряжения от рядом расположенной дорожки 5 на которую перетекает ток через замыкатель 6. В другом варианте датчик 4 (электронная схема) выполнена с обеспечением возможности определения местоположения толкателя путем определения потери напряжения на сопротивление дорожки. Установленные датчики 4 (электронные схемы) на каждом толкающем устройство 1 позволяют замеряют расстояние, на котором находится толкающее устройство 1 от электронной схемы 4(датчика). Затем, электронные схемы 4 (датчики) передает показания главному контроллеру 7. После чего,главный контроллер 7 передает эти показания на удаленный сервер для отображения табличных и графических представлений для последующего анализа. Главный контроллер 7 снабжен модемом,выполненным с обеспечением возможности через-карту поддерживать мобильную связь стандартовили . Пушерная система дополнительно снабжена индикатором продавца 8. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Пушерная система с устройством для определения положения толкающего устройства и передачи данных о положении толкающего устройства на полке, отличающаяся тем, что устройство для определения положения каждого толкающего устройства,содержит электропроводные дорожки,выполненные токопроводящей краской или электрополотном,нанесенной на всю длину направляющей,замыкатель для электропроводных дорожек,электронную схему (датчик), которая выполнена с обеспечением возможности подачи напряжения на электропроводную дорожку и получения напряжения от рядом расположенной дорожки на которую перетекает ток через замыкатель,центральный модуль управления,который выполнен с обеспечением возможности обработки показаний электронных схем (датчиков) и отправления полученных данных на удаленный сервер. 2. Пушерная система по п.1, отличающаяся тем,что электропроводные дорожки выполнены серебряными и/или углепластиковыми красками. 3. Пушерная система по п.1, отличающаяся тем,что электропроводные дорожки выполнены в виде медного покрытия. 4. Пушерная система по п.1, отличающаяся тем,что электропроводные дорожки выполнены путем травления фольгированного стеклотекстолита. 5. Пушерная система по п.1, отличающаяся тем,что электропроводные дорожки выполнены путем нанесения на изоляционное основание, чаще всего на гетинаксовые, керамические, пластмассовые платы или пленку. 6. Пушерная система по п.1, отличающаяся тем,что в качестве замыкателя используют графитовый или металлический электропроводник. 7. Пушерная система по п.1, отличающаяся тем,что в качестве замыкателя используют магнит,закрепленный в толкателе, который выполнен с обеспечением возможности взаимодействия с магнитом находящимся под дорожкой. 8. Пушерная система по п.1, отличающаяся тем,что электронная схема (датчик), закрепленная,например, на пушерном элементе, выполнена с обеспечением возможности определения местоположения толкателя путем замера сопротивления электрического тока, проходящего по дорожкам. 9. Пушерная система по п.1, отличающаяся тем,что электронная схема (датчик), закрепленная,например, на пушерном элементе, выполнена с обеспечением возможности определения местоположения толкателя путем определения потери напряжения на сопротивление дорожки. 10. Пушерная система по п.1, отличающаяся тем, что центральный модуль управления снабжен модемом,выполненным с обеспечением возможности через -карту поддерживать мобильную связь стандартовили С. 11. Пушерная система по п.1, отличающаяся тем, что центральный модуль управления выполнен с обеспечением возможности передачи местоположения каждого толкателя на удаленный сервер, для определения количества товара на полках. 12. Пушерная система по п.1, отличающаяся тем, что она дополнительно снабжена индикатором продавца.
