Пушерная система

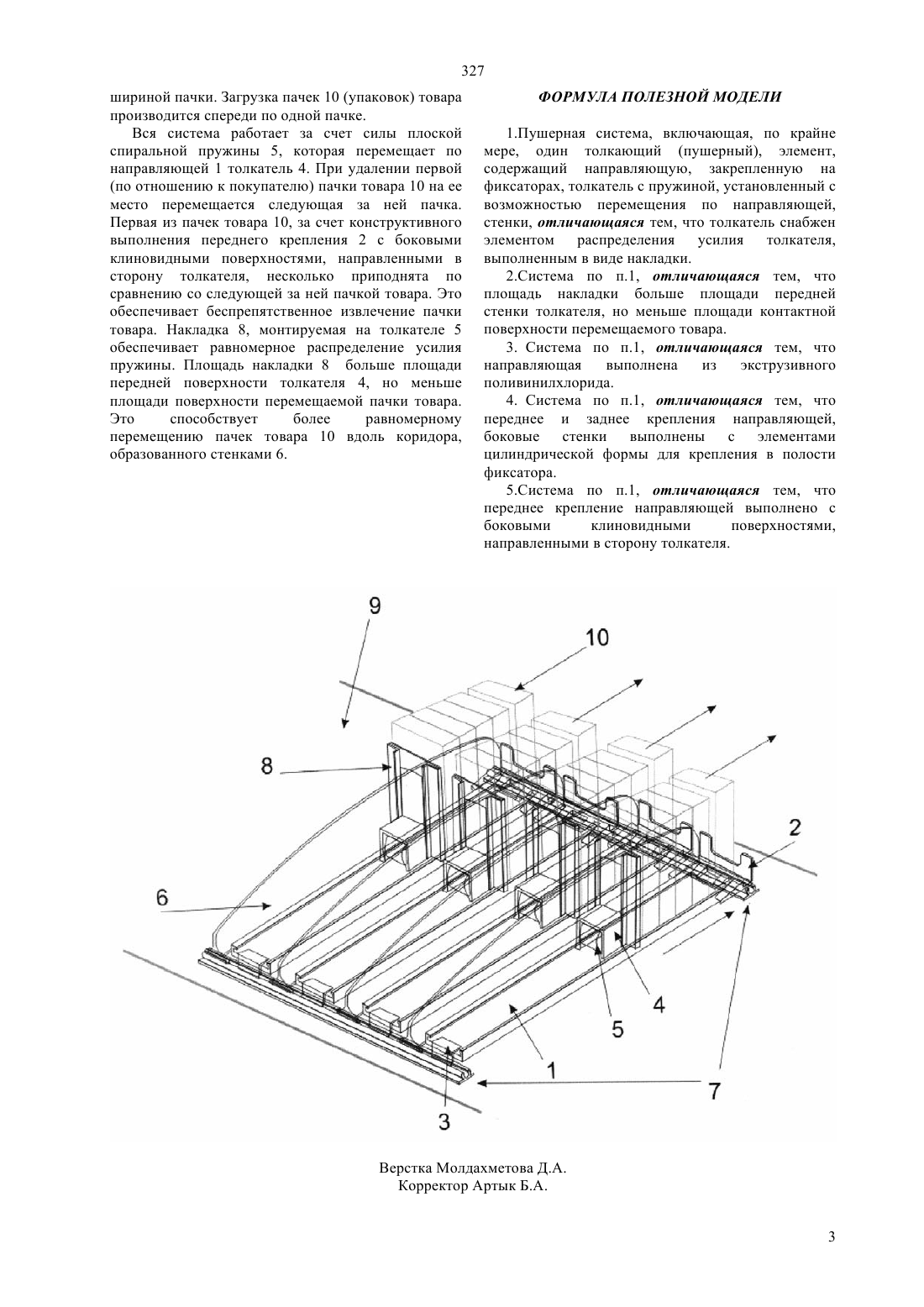

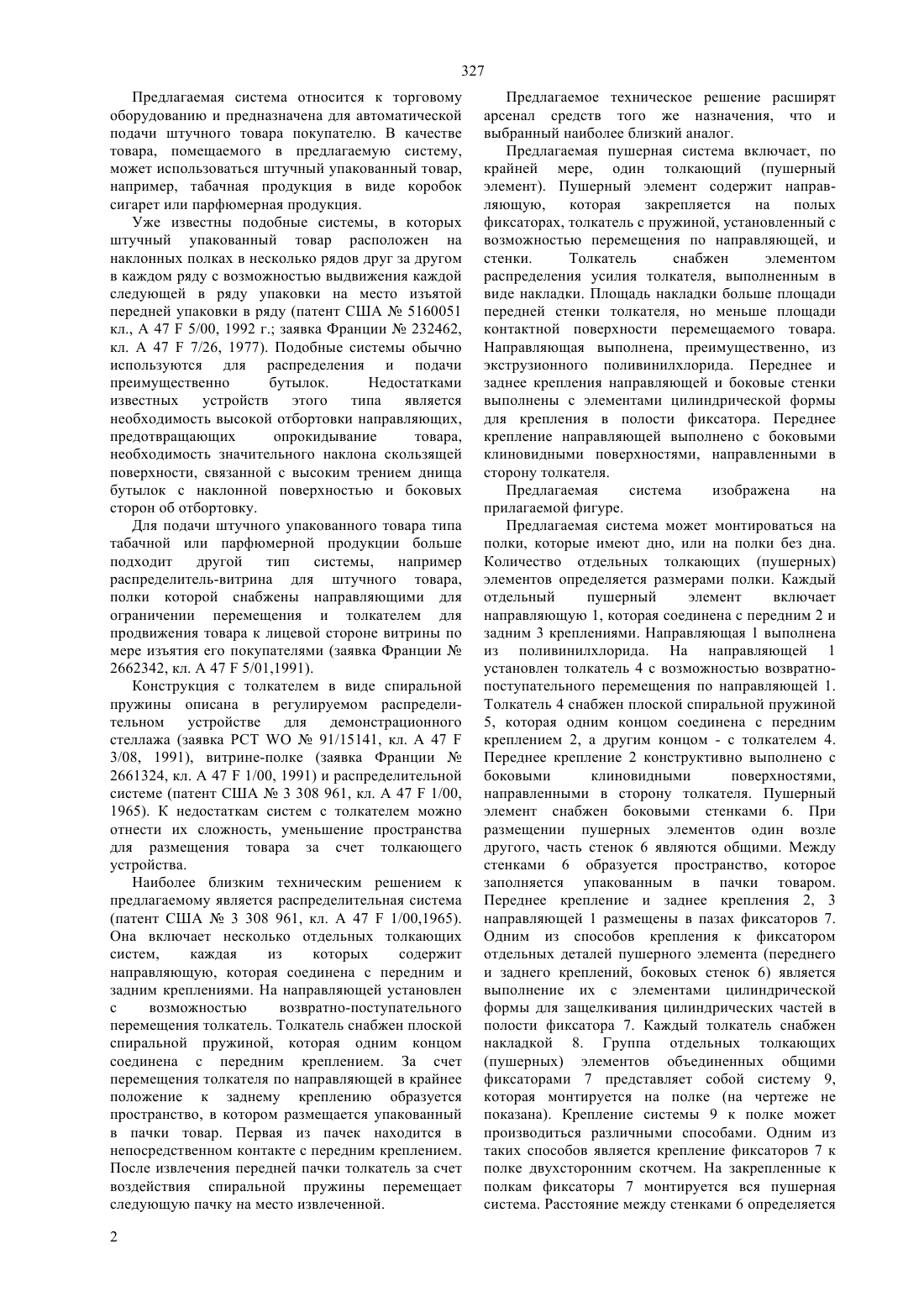

(51) 47 1/00 (2006.01) 47 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Система включает, по крайней мере, один толкающий (пушерный элемент), содержащий направляющую, закрепленную на фиксаторах,толкатель с пружиной,установленный с возможностью перемещения по направляющей и боковые стенки. Толкатель снабжен элементом распределения усилия толкателя, выполненным в виде накладки, причем площадь накладки больше площади передней стенки толкателя, но меньше площади контактной поверхности перемещаемого товара. Переднее и заднее крепления направляющей, боковые стенки выполнены с элементами цилиндрической формы для крепления в полости фиксатора.(72) Долженко Андрей Иванович Назаров Виктор Николаевич(57) Предлагаемая система относится к торговому оборудованию и предназначена для автоматической подачи штучного товара покупателю. В качестве товара, помещаемого в предлагаемую систему,может использоваться штучный упакованный товар,например, табачная продукция в виде коробок сигарет или парфюмерная продукция. 327 Предлагаемая система относится к торговому оборудованию и предназначена для автоматической подачи штучного товара покупателю. В качестве товара, помещаемого в предлагаемую систему,может использоваться штучный упакованный товар,например, табачная продукция в виде коробок сигарет или парфюмерная продукция. Уже известны подобные системы, в которых штучный упакованный товар расположен на наклонных полках в несколько рядов друг за другом в каждом ряду с возможностью выдвижения каждой следующей в ряду упаковки на место изъятой передней упаковки в ряду (патент США 5160051 кл., А 475/00, 1992 г. заявка Франции 232462,кл.477/26, 1977). Подобные системы обычно используются для распределения и подачи преимущественно бутылок. Недостатками известных устройств этого типа является необходимость высокой отбортовки направляющих,предотвращающих опрокидывание товара,необходимость значительного наклона скользящей поверхности, связанной с высоким трением днища бутылок с наклонной поверхностью и боковых сторон об отбортовку. Для подачи штучного упакованного товара типа табачной или парфюмерной продукции больше подходит другой тип системы,например распределитель-витрина для штучного товара,полки которой снабжены направляющими для ограничении перемещения и толкателем для продвижения товара к лицевой стороне витрины по мере изъятия его покупателями (заявка Франции 2662342, кл. А 475/01,1991). Конструкция с толкателем в виде спиральной пружины описана в регулируемом распределительном устройстве для демонстрационного стеллажа (заявка РСТ 91/15141, кл.473/08, 1991), витрине-полке (заявка Франции 2661324, кл. А 471/00, 1991) и распределительной системе (патент США 3 308 961, кл. А 471/00,1965). К недостаткам систем с толкателем можно отнести их сложность, уменьшение пространства для размещения товара за счет толкающего устройства. Наиболее близким техническим решением к предлагаемому является распределительная система(патент США 3 308 961, кл. А 471/00,1965). Она включает несколько отдельных толкающих систем,каждая из которых содержит направляющую, которая соединена с передним и задним креплениями. На направляющей установлен с возможностью возвратно-поступательного перемещения толкатель. Толкатель снабжен плоской спиральной пружиной, которая одним концом соединена с передним креплением. За счет перемещения толкателя по направляющей в крайнее положение к заднему креплению образуется пространство, в котором размещается упакованный в пачки товар. Первая из пачек находится в непосредственном контакте с передним креплением. После извлечения передней пачки толкатель за счет воздействия спиральной пружины перемещает следующую пачку на место извлеченной. 2 Предлагаемое техническое решение расширят арсенал средств того же назначения, что и выбранный наиболее близкий аналог. Предлагаемая пушерная система включает, по крайней мере, один толкающий (пушерный элемент). Пушерный элемент содержит направляющую,которая закрепляется на полых фиксаторах, толкатель с пружиной, установленный с возможностью перемещения по направляющей, и стенки. Толкатель снабжен элементом распределения усилия толкателя, выполненным в виде накладки. Площадь накладки больше площади передней стенки толкателя, но меньше площади контактной поверхности перемещаемого товара. Направляющая выполнена, преимущественно, из экструзионного поливинилхлорида. Переднее и заднее крепления направляющей и боковые стенки выполнены с элементами цилиндрической формы для крепления в полости фиксатора. Переднее крепление направляющей выполнено с боковыми клиновидными поверхностями, направленными в сторону толкателя. Предлагаемая система изображена на прилагаемой фигуре. Предлагаемая система может монтироваться на полки, которые имеют дно, или на полки без дна. Количество отдельных толкающих (пушерных) элементов определяется размерами полки. Каждый отдельный пушерный элемент включает направляющую 1, которая соединена с передним 2 и задним 3 креплениями. Направляющая 1 выполнена из поливинилхлорида. На направляющей 1 установлен толкатель 4 с возможностью возвратнопоступательного перемещения по направляющей 1. Толкатель 4 снабжен плоской спиральной пружиной 5, которая одним концом соединена с передним креплением 2, а другим концом - с толкателем 4. Переднее крепление 2 конструктивно выполнено с боковыми клиновидными поверхностями,направленными в сторону толкателя. Пушерный элемент снабжен боковыми стенками 6. При размещении пушерных элементов один возле другого, часть стенок 6 являются общими. Между стенками 6 образуется пространство, которое заполняется упакованным в пачки товаром. Переднее крепление и заднее крепления 2, 3 направляющей 1 размещены в пазах фиксаторов 7. Одним из способов крепления к фиксатором отдельных деталей пушерного элемента (переднего и заднего креплений, боковых стенок 6) является выполнение их с элементами цилиндрической формы для защелкивания цилиндрических частей в полости фиксатора 7. Каждый толкатель снабжен накладкой 8. Группа отдельных толкающих(пушерных) элементов объединенных общими фиксаторами 7 представляет собой систему 9,которая монтируется на полке (на чертеже не показана). Крепление системы 9 к полке может производиться различными способами. Одним из таких способов является крепление фиксаторов 7 к полке двухсторонним скотчем. На закрепленные к полкам фиксаторы 7 монтируется вся пушерная система. Расстояние между стенками 6 определяется 327 шириной пачки. Загрузка пачек 10 (упаковок) товара производится спереди по одной пачке. Вся система работает за счет силы плоской спиральной пружины 5, которая перемещает по направляющей 1 толкатель 4. При удалении первой(по отношению к покупателю) пачки товара 10 на ее место перемещается следующая за ней пачка. Первая из пачек товара 10, за счет конструктивного выполнения переднего крепления 2 с боковыми клиновидными поверхностями, направленными в сторону толкателя, несколько приподнята по сравнению со следующей за ней пачкой товара. Это обеспечивает беспрепятственное извлечение пачки товара. Накладка 8, монтируемая на толкателе 5 обеспечивает равномерное распределение усилия пружины. Площадь накладки 8 больше площади передней поверхности толкателя 4, но меньше площади поверхности перемещаемой пачки товара. Это способствует более равномерному перемещению пачек товара 10 вдоль коридора,образованного стенками 6. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1.Пушерная система, включающая, по крайне мере, один толкающий (пушерный), элемент,содержащий направляющую, закрепленную на фиксаторах, толкатель с пружиной, установленный с возможностью перемещения по направляющей,стенки, отличающаяся тем, что толкатель снабжен элементом распределения усилия толкателя,выполненным в виде накладки. 2.Система по п.1, отличающаяся тем, что площадь накладки больше площади передней стенки толкателя, но меньше площади контактной поверхности перемещаемого товара. 3. Система по п.1, отличающаяся тем, что направляющая выполнена из экструзивного поливинилхлорида. 4. Система по п.1, отличающаяся тем, что переднее и заднее крепления направляющей,боковые стенки выполнены с элементами цилиндрической формы для крепления в полости фиксатора. 5.Система по п.1, отличающаяся тем, что переднее крепление направляющей выполнено с боковыми клиновидными поверхностями,направленными в сторону толкателя.
