Пресс-форма для прессования заготовок из древесины

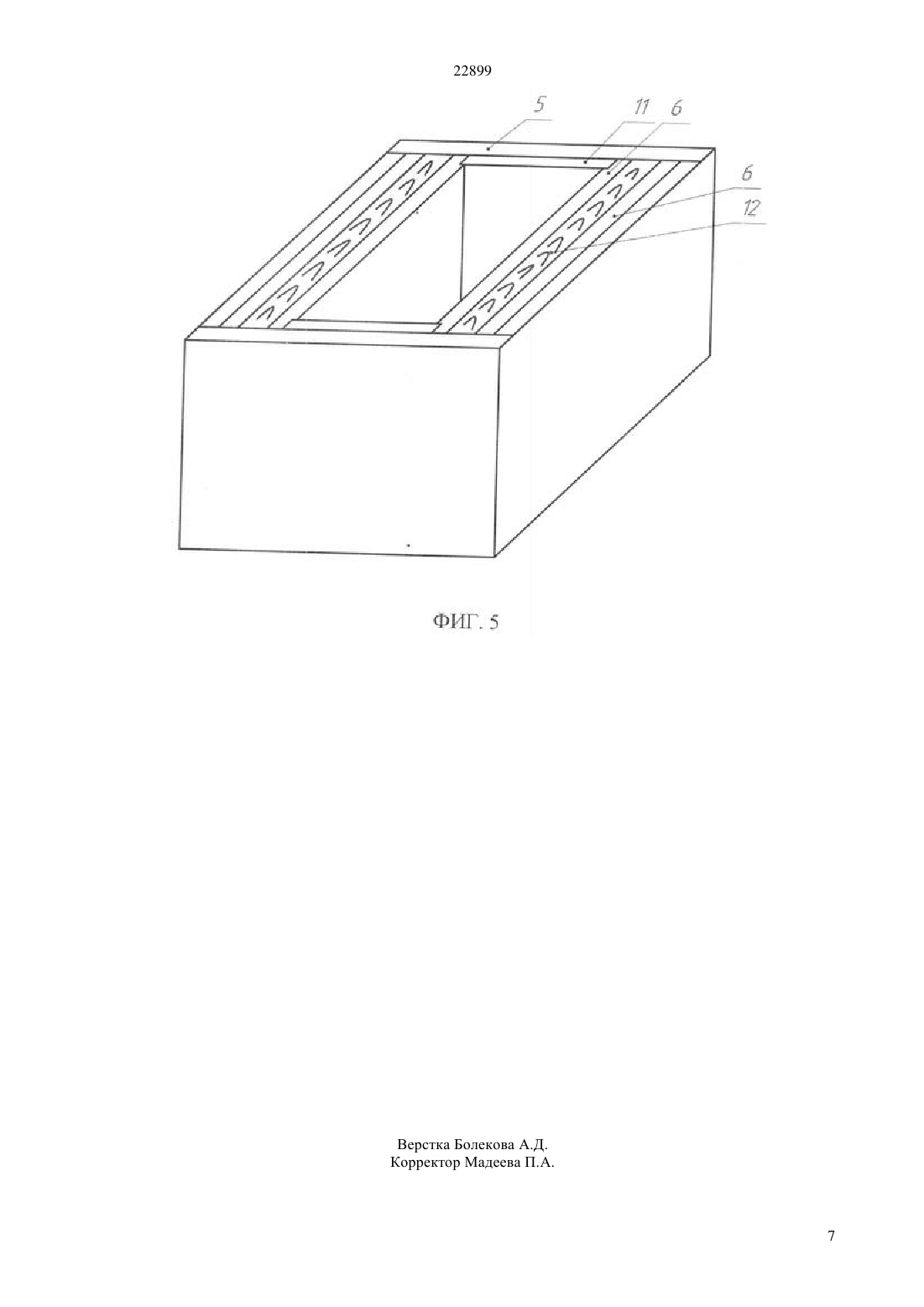

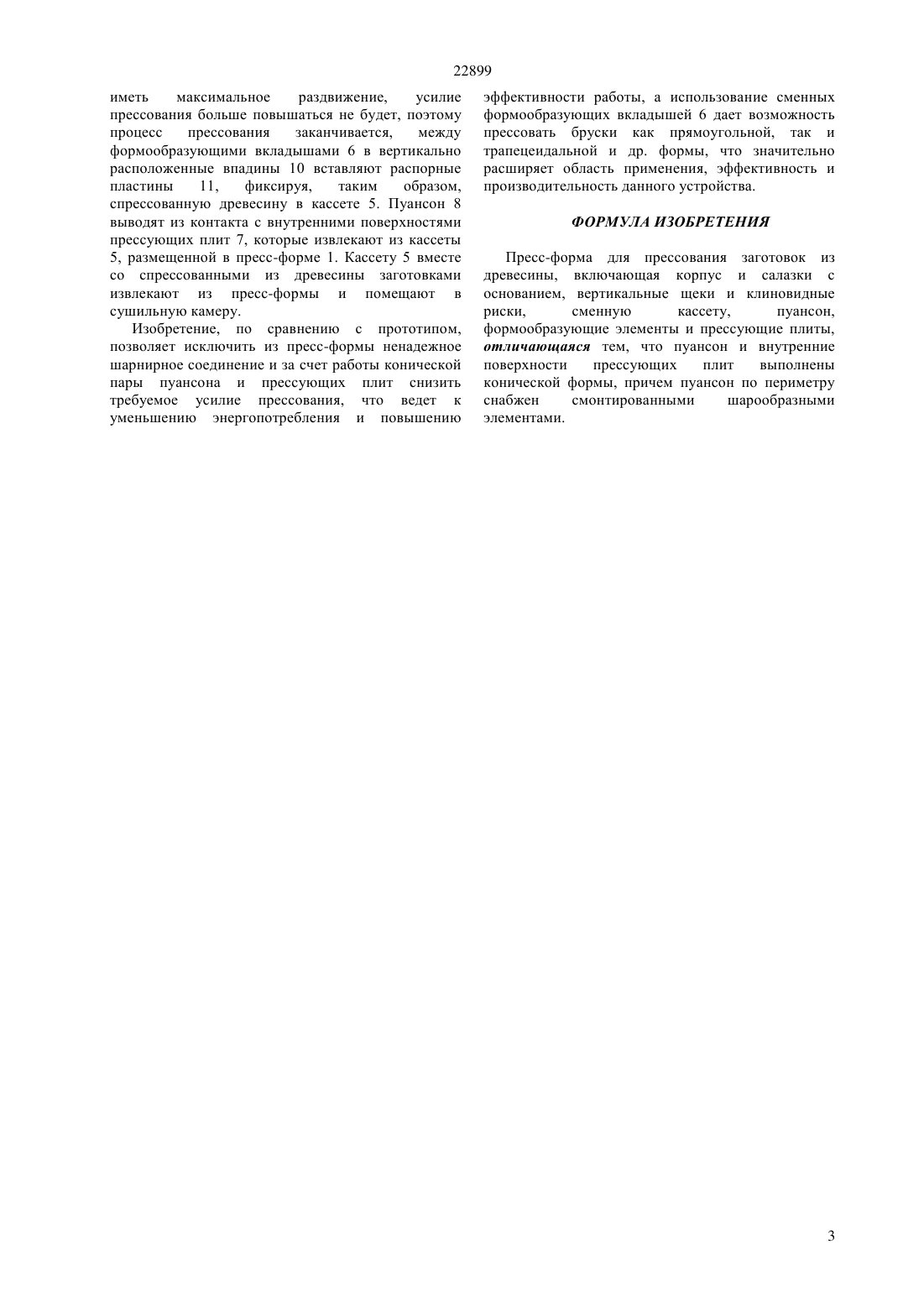

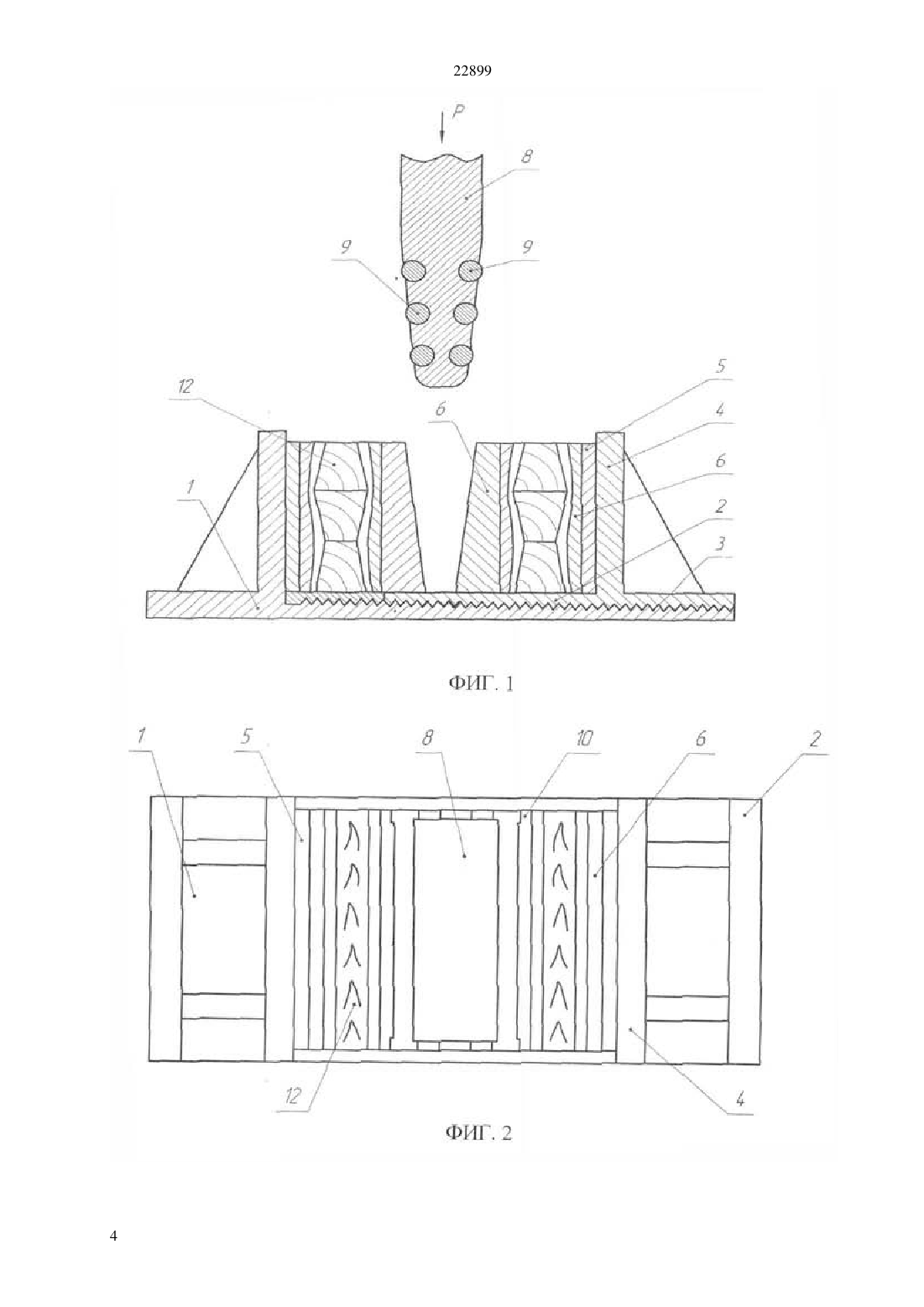

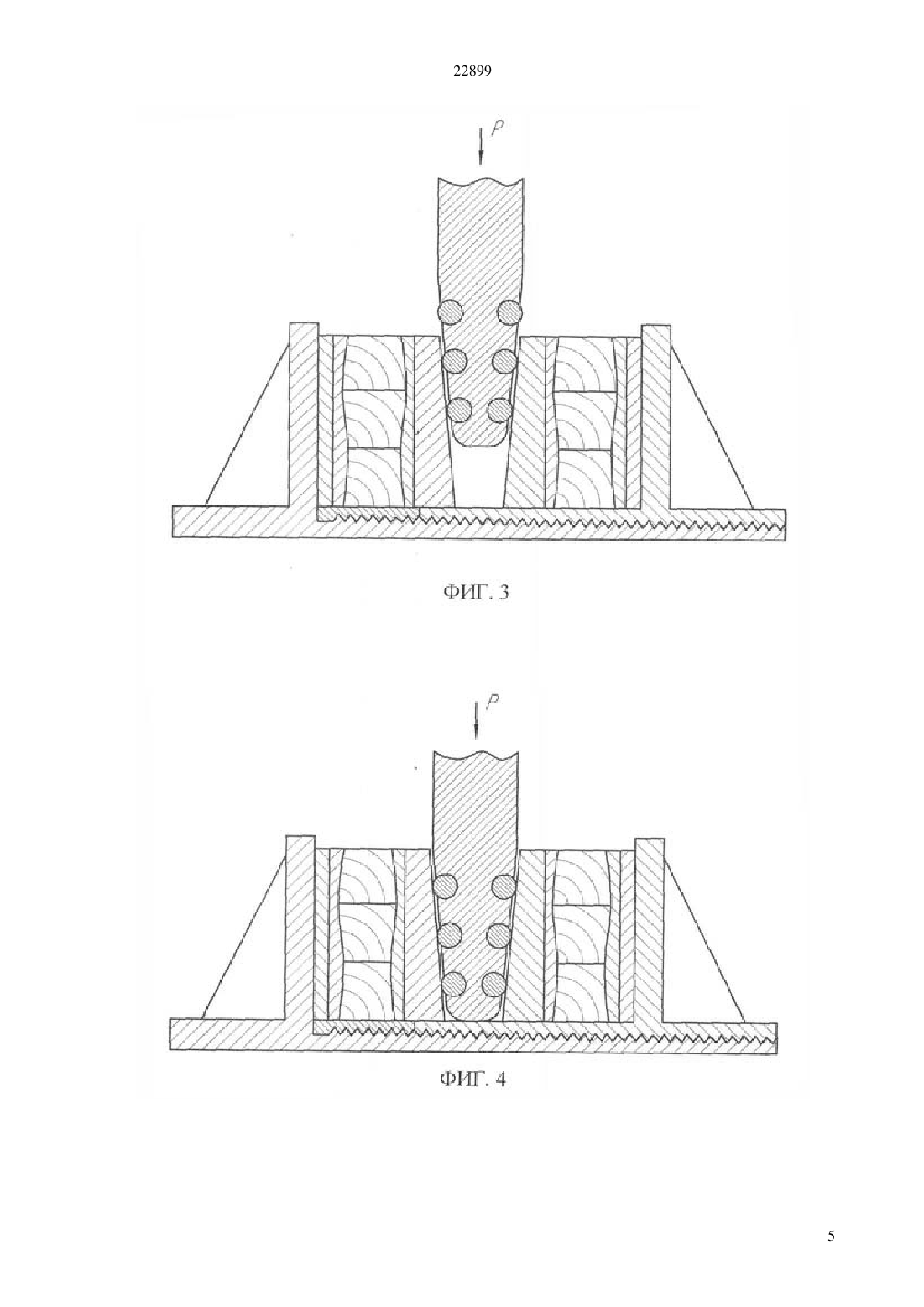

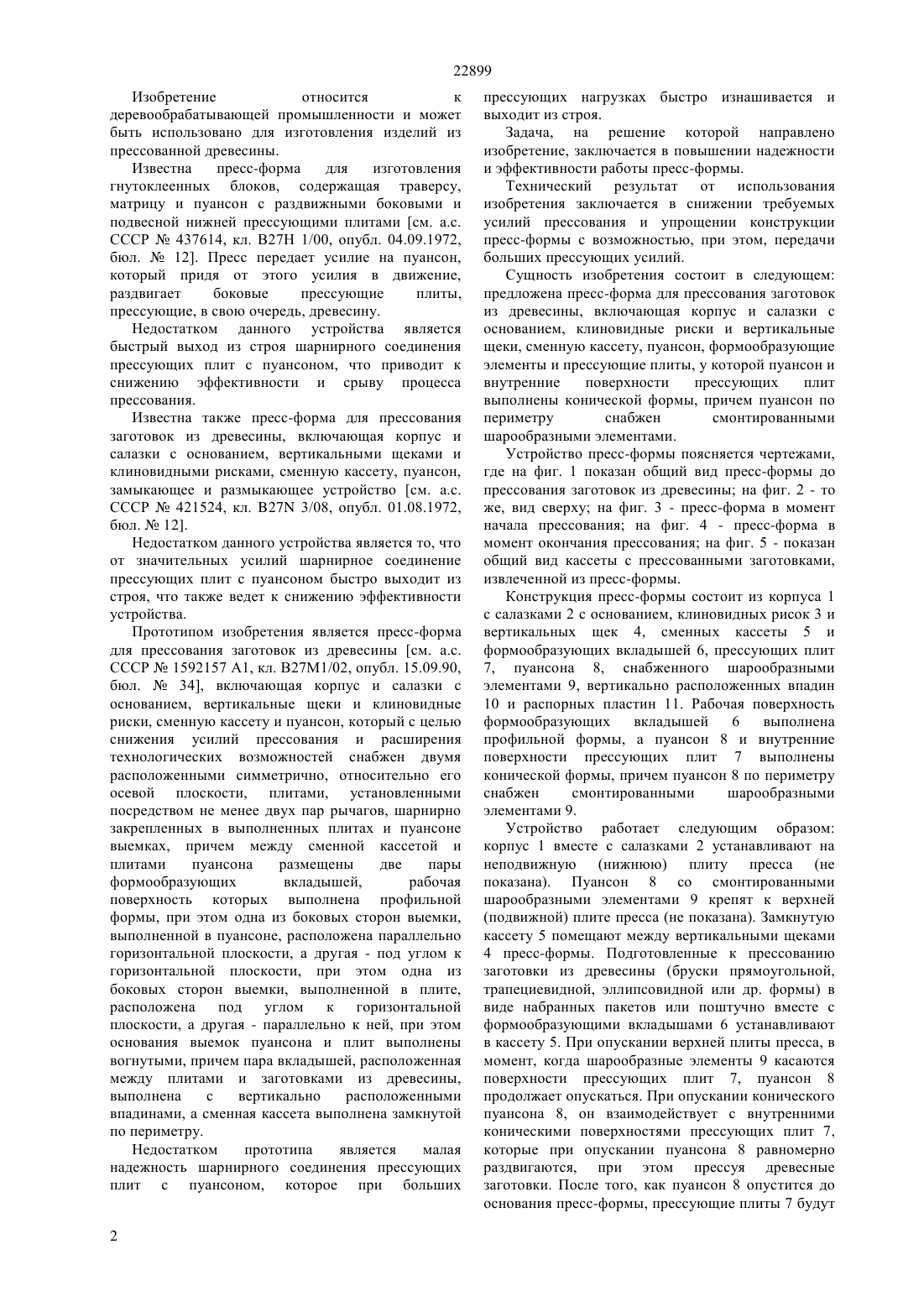

(51) 27 1/02 (2009.01) 27 3/20 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ которой направлено изобретение, заключается в повышении надежности и эффективности работы пресс-формы. Технический результат от использования изобретения заключается в снижении требуемых усилий прессования и упрощении конструкции пресс-формы с возможностью, при этом, передачи больших прессующих усилий. Сущность изобретения состоит в следующем предложена пресс-форма для прессования заготовок из древесины, включающая корпус и салазки с основанием, клиновидные риски и вертикальные щеки, сменную кассету, пуансон, формообразующие элементы и прессующие плиты, у которой пуансон и внутренние поверхности прессующих плит выполнены конической формы, причем пуансон по периметру снабжен смонтированными шарообразными элементами.(72) Дудкин Михаил Васильевич Титаренко Андрей Викторович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(54) ПРЕСС-ФОРМА ДЛЯ ПРЕССОВАНИЯ ЗАГОТОВОК ИЗ ДРЕВЕСИНЫ(57) Изобретение относится к деревообрабатывающей промышленности и может быть использовано для изготовления изделий из прессованной древесины. Задача, на решение 22899 Изобретение относится к деревообрабатывающей промышленности и может быть использовано для изготовления изделий из прессованной древесины. Известна пресс-форма для изготовления гнутоклеенных блоков, содержащая траверсу,матрицу и пуансон с раздвижными боковыми и подвесной нижней прессующими плитами см. а.с. СССР 437614, кл. В 27 Н 1/00, опубл. 04.09.1972,бюл.12. Пресс передает усилие на пуансон,который придя от этого усилия в движение,раздвигает боковые прессующие плиты,прессующие, в свою очередь, древесину. Недостатком данного устройства является быстрый выход из строя шарнирного соединения прессующих плит с пуансоном, что приводит к снижению эффективности и срыву процесса прессования. Известна также пресс-форма для прессования заготовок из древесины, включающая корпус и салазки с основанием, вертикальными щеками и клиновидными рисками, сменную кассету, пуансон,замыкающее и размыкающее устройство см. а.с. СССР 421524, кл. 27 3/08, опубл. 01.08.1972,бюл.12. Недостатком данного устройства является то, что от значительных усилий шарнирное соединение прессующих плит с пуансоном быстро выходит из строя, что также ведет к снижению эффективности устройства. Прототипом изобретения является пресс-форма для прессования заготовок из древесины см. а.с. СССР 1592157 А 1, кл. В 27 М 1/02, опубл. 15.09.90,бюл.34, включающая корпус и салазки с основанием, вертикальные щеки и клиновидные риски, сменную кассету и пуансон, который с целью снижения усилий прессования и расширения технологических возможностей снабжен двумя расположенными симметрично, относительно его осевой плоскости, плитами, установленными посредством не менее двух пар рычагов, шарнирно закрепленных в выполненных плитах и пуансоне выемках, причем между сменной кассетой и плитами пуансона размещены две пары формообразующих вкладышей,рабочая поверхность которых выполнена профильной формы, при этом одна из боковых сторон выемки,выполненной в пуансоне, расположена параллельно горизонтальной плоскости, а другая - под углом к горизонтальной плоскости, при этом одна из боковых сторон выемки, выполненной в плите,расположена под углом к горизонтальной плоскости, а другая - параллельно к ней, при этом основания выемок пуансона и плит выполнены вогнутыми, причем пара вкладышей, расположенная между плитами и заготовками из древесины,выполнена с вертикально расположенными впадинами, а сменная кассета выполнена замкнутой по периметру. Недостатком прототипа является малая надежность шарнирного соединения прессующих плит с пуансоном, которое при больших 2 прессующих нагрузках быстро изнашивается и выходит из строя. Задача, на решение которой направлено изобретение, заключается в повышении надежности и эффективности работы пресс-формы. Технический результат от использования изобретения заключается в снижении требуемых усилий прессования и упрощении конструкции пресс-формы с возможностью, при этом, передачи больших прессующих усилий. Сущность изобретения состоит в следующем предложена пресс-форма для прессования заготовок из древесины, включающая корпус и салазки с основанием, клиновидные риски и вертикальные щеки, сменную кассету, пуансон, формообразующие элементы и прессующие плиты, у которой пуансон и внутренние поверхности прессующих плит выполнены конической формы, причем пуансон по периметру снабжен смонтированными шарообразными элементами. Устройство пресс-формы поясняется чертежами,где на фиг. 1 показан общий вид пресс-формы до прессования заготовок из древесины на фиг. 2 - то же, вид сверху на фиг. 3 - пресс-форма в момент начала прессования на фиг. 4 - пресс-форма в момент окончания прессования на фиг. 5 - показан общий вид кассеты с прессованными заготовками,извлеченной из пресс-формы. Конструкция пресс-формы состоит из корпуса 1 с салазками 2 с основанием, клиновидных рисок 3 и вертикальных щек 4, сменных кассеты 5 и формообразующих вкладышей 6, прессующих плит 7, пуансона 8, снабженного шарообразными элементами 9, вертикально расположенных впадин 10 и распорных пластин 11. Рабочая поверхность формообразующих вкладышей 6 выполнена профильной формы, а пуансон 8 и внутренние поверхности прессующих плит 7 выполнены конической формы, причем пуансон 8 по периметру снабжен смонтированными шарообразными элементами 9. Устройство работает следующим образом корпус 1 вместе с салазками 2 устанавливают на неподвижную (нижнюю) плиту пресса (не показана). Пуансон 8 со смонтированными шарообразными элементами 9 крепят к верхней(подвижной) плите пресса (не показана). Замкнутую кассету 5 помещают между вертикальными щеками 4 пресс-формы. Подготовленные к прессованию заготовки из древесины (бруски прямоугольной,трапециевидной, эллипсовидной или др. формы) в виде набранных пакетов или поштучно вместе с формообразующими вкладышами 6 устанавливают в кассету 5. При опускании верхней плиты пресса, в момент, когда шарообразные элементы 9 касаются поверхности прессующих плит 7, пуансон 8 продолжает опускаться. При опускании конического пуансона 8, он взаимодействует с внутренними коническими поверхностями прессующих плит 7,которые при опускании пуансона 8 равномерно раздвигаются, при этом прессуя древесные заготовки. После того, как пуансон 8 опустится до основания пресс-формы, прессующие плиты 7 будут 22899 иметь максимальное раздвижение,усилие прессования больше повышаться не будет, поэтому процесс прессования заканчивается,между формообразующими вкладышами 6 в вертикально расположенные впадины 10 вставляют распорные пластины 11,фиксируя,таким образом,спрессованную древесину в кассете 5. Пуансон 8 выводят из контакта с внутренними поверхностями прессующих плит 7, которые извлекают из кассеты 5, размещенной в пресс-форме 1. Кассету 5 вместе со спрессованными из древесины заготовками извлекают из пресс-формы и помещают в сушильную камеру. Изобретение, по сравнению с прототипом,позволяет исключить из пресс-формы ненадежное шарнирное соединение и за счет работы конической пары пуансона и прессующих плит снизить требуемое усилие прессования, что ведет к уменьшению энергопотребления и повышению эффективности работы, а использование сменных формообразующих вкладышей 6 дает возможность прессовать бруски как прямоугольной, так и трапецеидальной и др. формы, что значительно расширяет область применения, эффективность и производительность данного устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ Пресс-форма для прессования заготовок из древесины, включающая корпус и салазки с основанием, вертикальные щеки и клиновидные риски,сменную кассету,пуансон,формообразующие элементы и прессующие плиты,отличающаяся тем, что пуансон и внутренние поверхности прессующих плит выполнены конической формы, причем пуансон по периметру снабжен смонтированными шарообразными элементами.
