Установка для растаривания барабанов с токсичным материалом

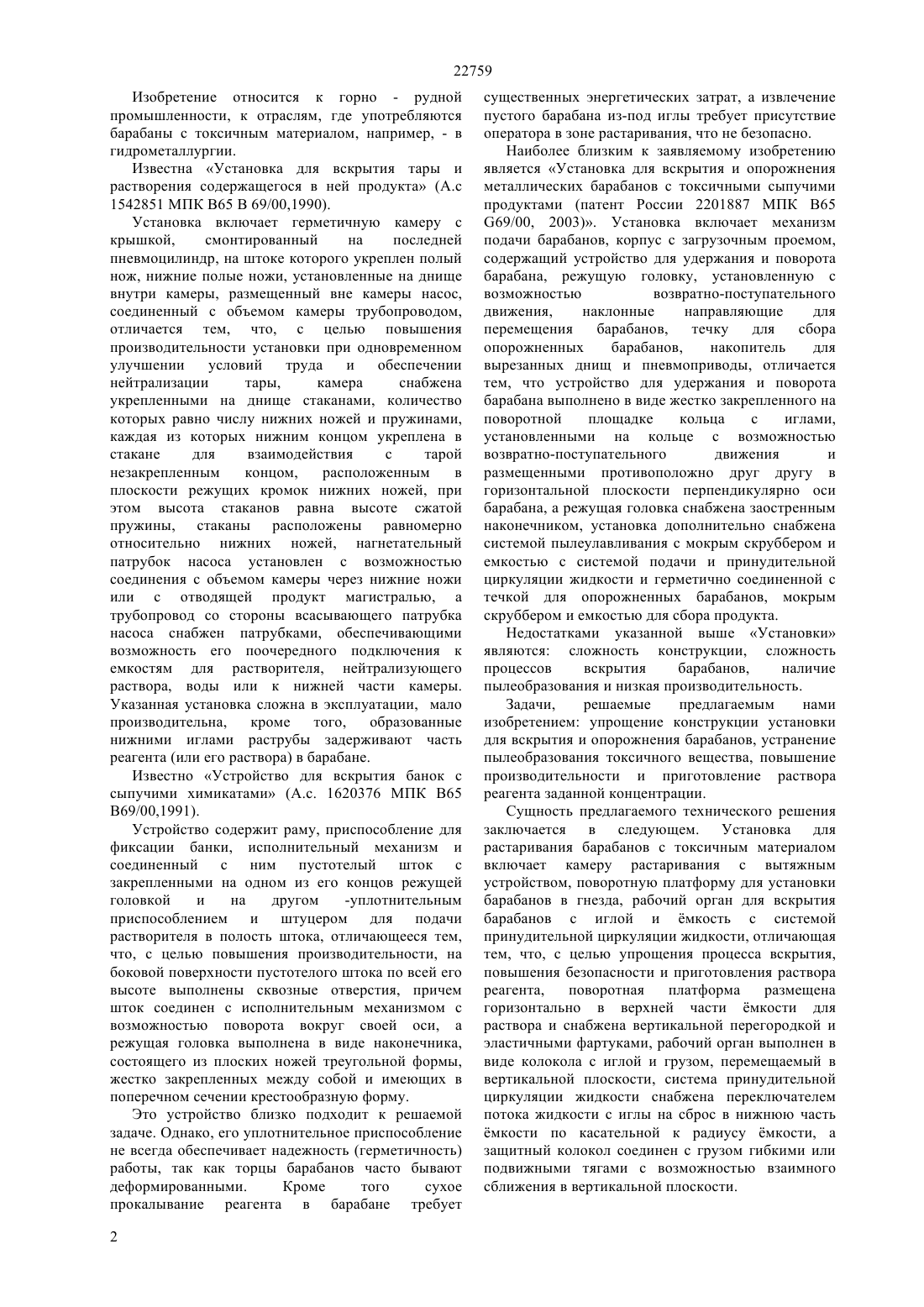

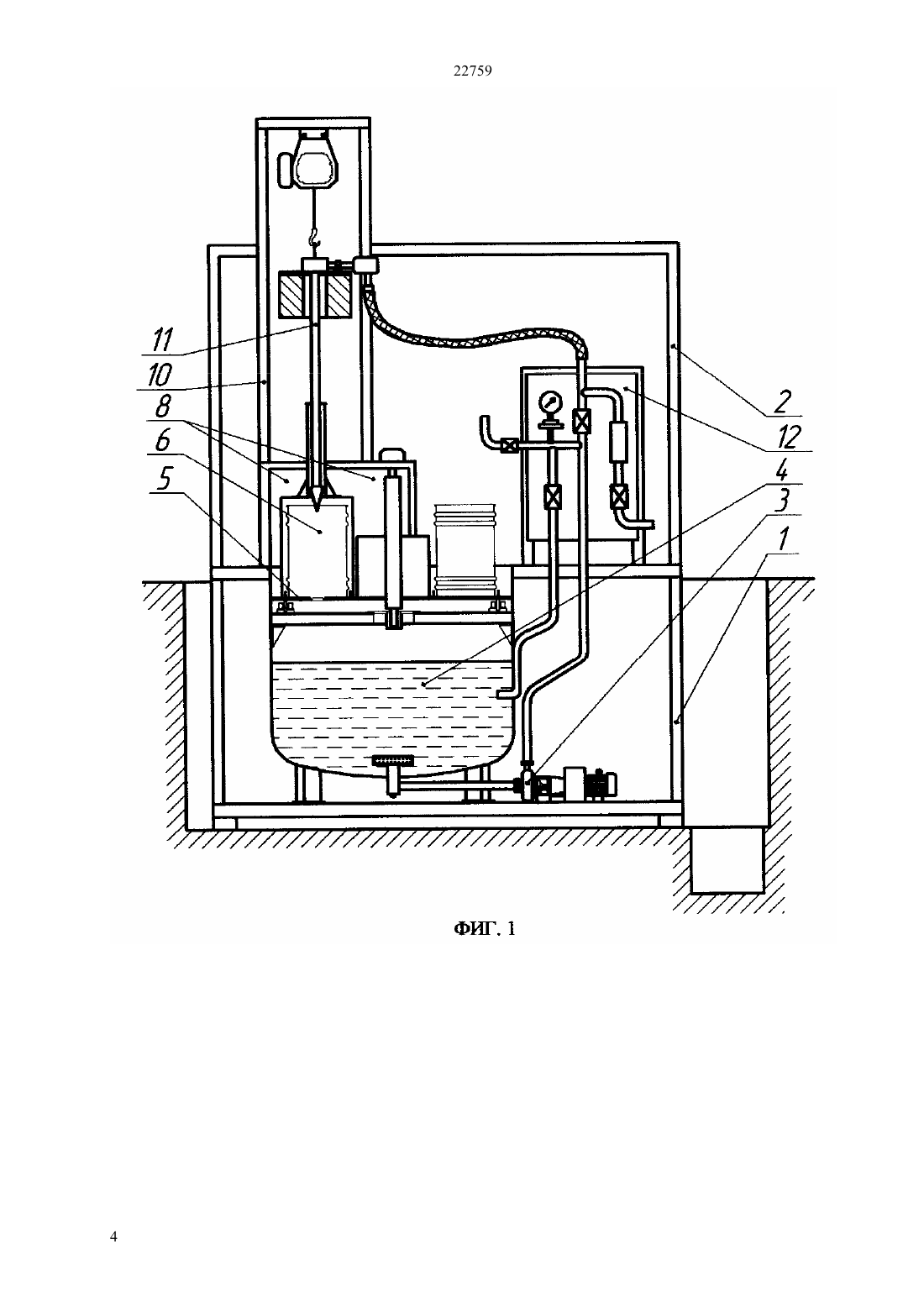

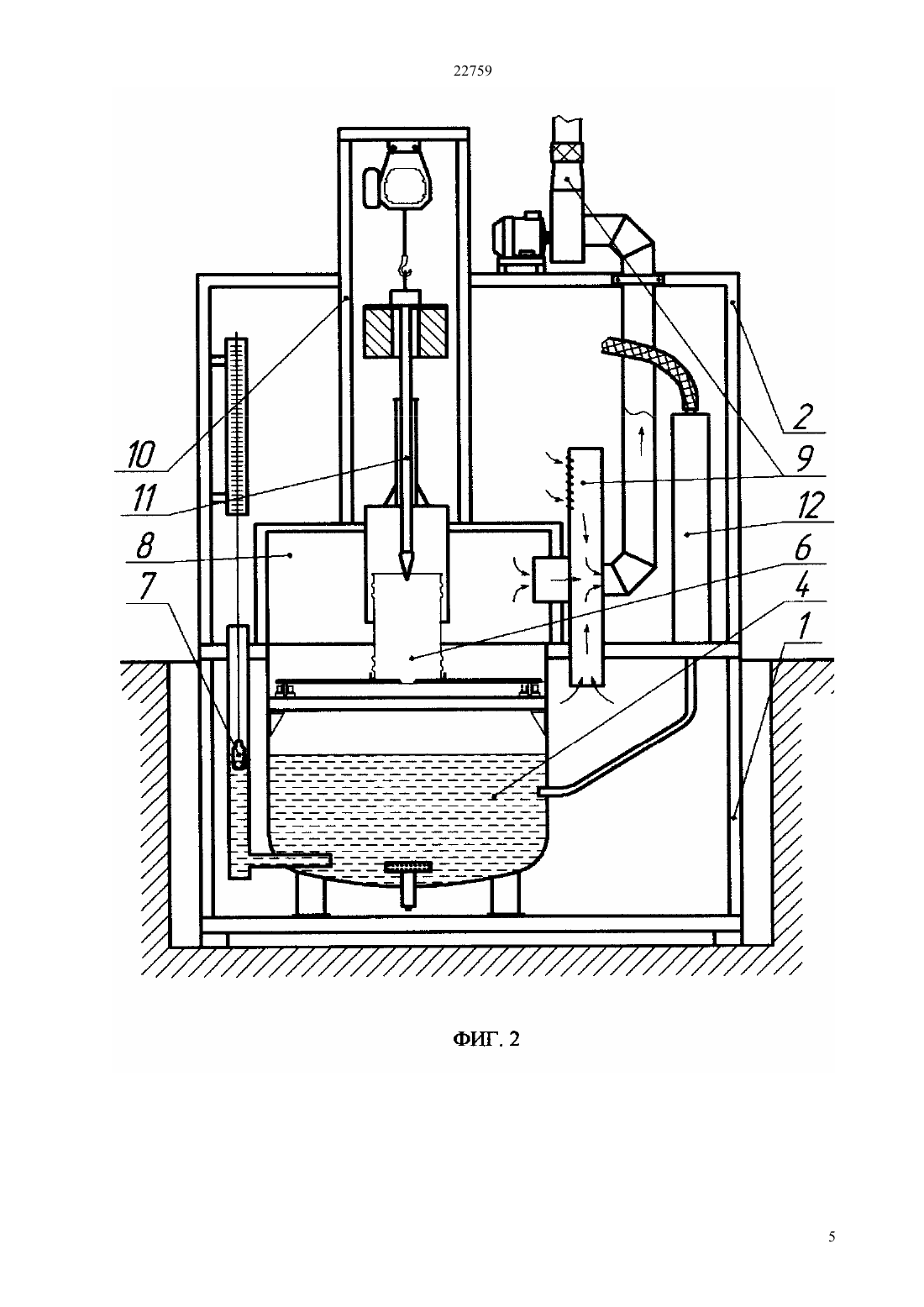

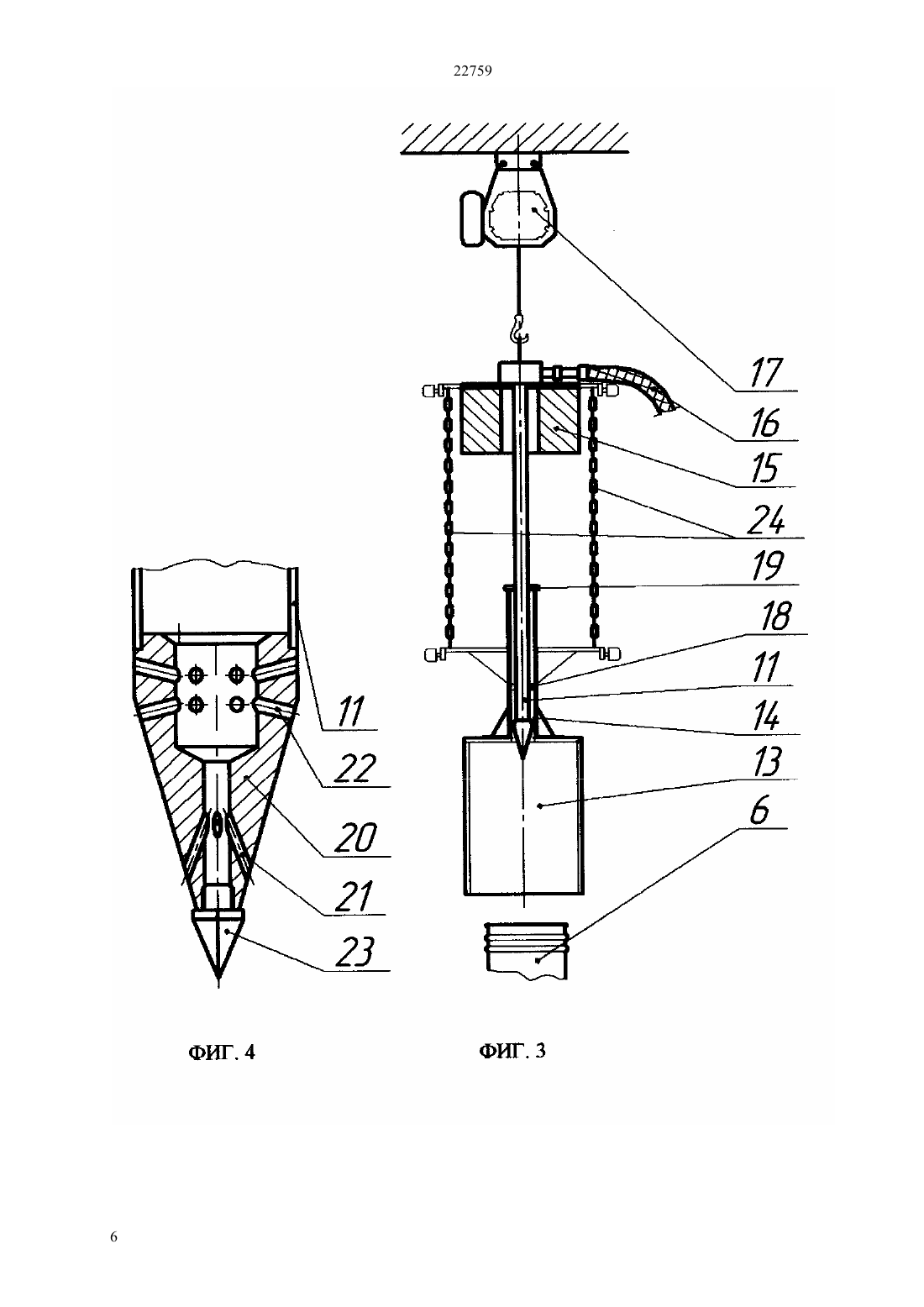

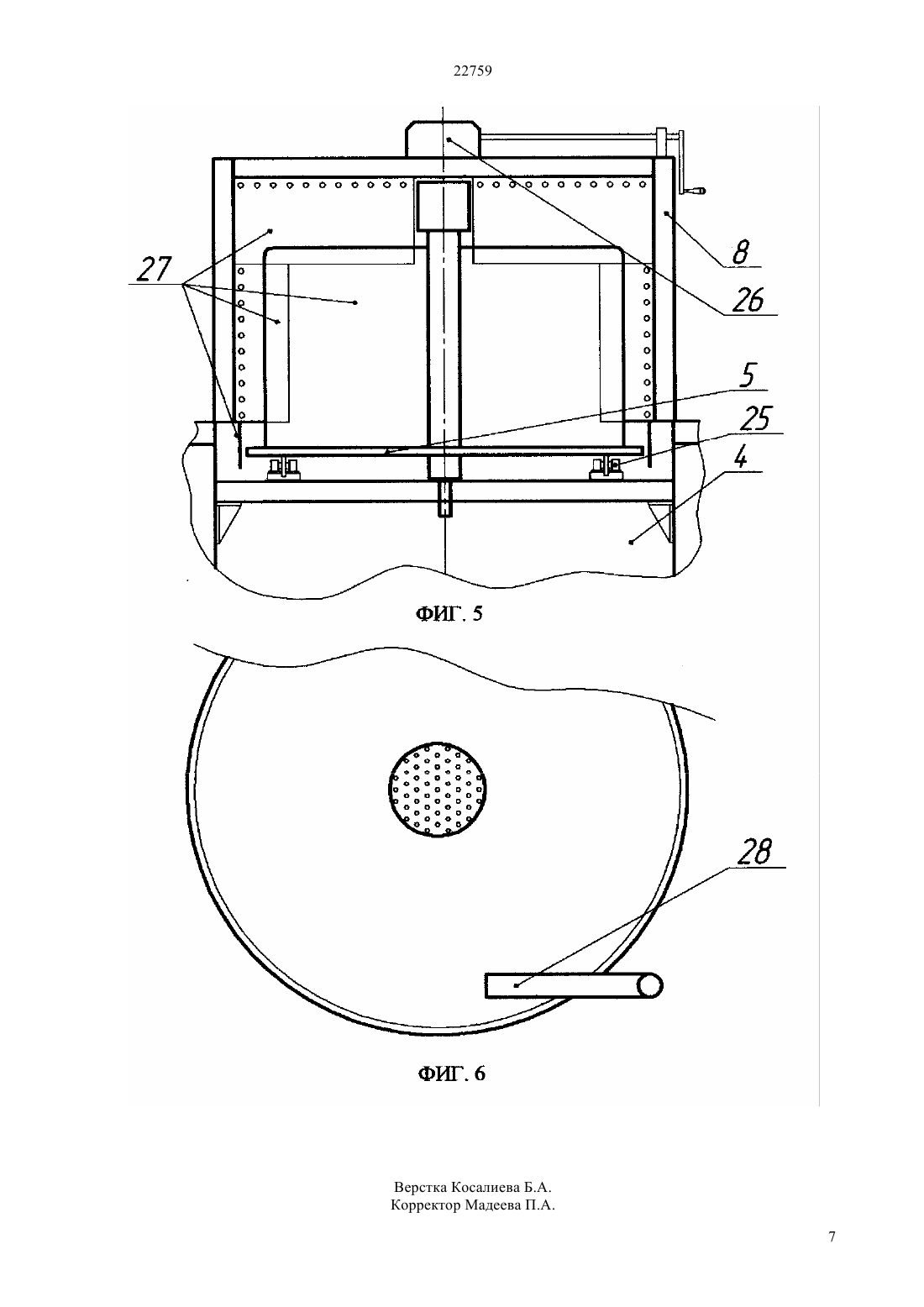

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Верхний модуль включает узел растаривания с системой отсоса и удаления токсичных газов, мачту для перемещения рабочего органа, гидропульт и электропульт. Рабочий орган включает колокол с направляющей трубой, иглу с грузом гибким шлангом и электроталью. Поворотная карусель установлена на вращающихся роликах и снабжена приводом для е поворота, фиксатором для стопорения и фартуками, перекрывающими узел растаривания от внешнего пространства. Наконечник иглы выполнен в виде конуса и оборудован тремя (или более) рядами сопловых отверстий. Рабочий орган перемещается вверх-вниз по направляющим мачты при помощи электротали. Изобретение безопасно в эксплуатации, просто в обслуживании и обеспечивает высокую производительность.(76) Васильков Виктор ИвановичЛитвинов Алексей ИвановичЛитвинов Алексей Алексеевич(54) УСТАНОВКА ДЛЯ РАСТАРИВАНИЯ БАРАБАНОВ С ТОКСИЧНЫМ МАТЕРИАЛОМ(57) Изобретение предназначено для использования в горной промышленности при дистанционном вскрытии и опорожнении тары с токсичным сыпучим материалом,например цианистым натрием. Устройство содержит два модуля, стыкуемые при монтаже. Нижний модуль включает насос,емкость для приготовления раствора, поворотную карусель для установке барабанов и уровнемер. 22759 Изобретение относится к горно - рудной промышленности, к отраслям, где употребляются барабаны с токсичным материалом, например, - в гидрометаллургии. Известна Установка для вскрытия тары и растворения содержащегося в ней продукта (А.с 1542851 МПК В 65 В 69/00,1990). Установка включает герметичную камеру с крышкой,смонтированный на последней пневмоцилиндр, на штоке которого укреплен полый нож, нижние полые ножи, установленные на днище внутри камеры, размещенный вне камеры насос,соединенный с объемом камеры трубопроводом,отличается тем, что, с целью повышения производительности установки при одновременном улучшении условий труда и обеспечении нейтрализации тары,камера снабжена укрепленными на днище стаканами, количество которых равно числу нижних ножей и пружинами,каждая из которых нижним концом укреплена в стакане для взаимодействия с тарой незакрепленным концом,расположенным в плоскости режущих кромок нижних ножей, при этом высота стаканов равна высоте сжатой пружины, стаканы расположены равномерно относительно нижних ножей, нагнетательный патрубок насоса установлен с возможностью соединения с объемом камеры через нижние ножи или с отводящей продукт магистралью, а трубопровод со стороны всасывающего патрубка насоса снабжен патрубками, обеспечивающими возможность его поочередного подключения к емкостям для растворителя, нейтрализующего раствора, воды или к нижней части камеры. Указанная установка сложна в эксплуатации, мало производительна,кроме того,образованные нижними иглами раструбы задерживают часть реагента (или его раствора) в барабане. Известно Устройство для вскрытия банок с сыпучими химикатами (А.с. 1620376 МПК В 65 В 69/00,1991). Устройство содержит раму, приспособление для фиксации банки, исполнительный механизм и соединенный с ним пустотелый шток с закрепленными на одном из его концов режущей головкой и на другом-уплотнительным приспособлением и штуцером для подачи растворителя в полость штока, отличающееся тем,что, с целью повышения производительности, на боковой поверхности пустотелого штока по всей его высоте выполнены сквозные отверстия, причем шток соединен с исполнительным механизмом с возможностью поворота вокруг своей оси, а режущая головка выполнена в виде наконечника,состоящего из плоских ножей треугольной формы,жестко закрепленных между собой и имеющих в поперечном сечении крестообразную форму. Это устройство близко подходит к решаемой задаче. Однако, его уплотнительное приспособление не всегда обеспечивает надежность (герметичность) работы, так как торцы барабанов часто бывают деформированными. Кроме того сухое прокалывание реагента в барабане требует 2 существенных энергетических затрат, а извлечение пустого барабана из-под иглы требует присутствие оператора в зоне растаривания, что не безопасно. Наиболее близким к заявляемому изобретению является Установка для вскрытия и опорожнения металлических барабанов с токсичными сыпучими продуктами (патент России 2201887 МПК В 65 69/00, 2003). Установка включает механизм подачи барабанов, корпус с загрузочным проемом,содержащий устройство для удержания и поворота барабана, режущую головку, установленную с возможностью возвратно-поступательного движения,наклонные направляющие для перемещения барабанов,течку для сбора опорожненных барабанов,накопитель для вырезанных днищ и пневмоприводы, отличается тем, что устройство для удержания и поворота барабана выполнено в виде жестко закрепленного на поворотной площадке кольца с иглами,установленными на кольце с возможностью возвратно-поступательного движения и размещенными противоположно друг другу в горизонтальной плоскости перпендикулярно оси барабана, а режущая головка снабжена заостренным наконечником, установка дополнительно снабжена системой пылеулавливания с мокрым скруббером и емкостью с системой подачи и принудительной циркуляции жидкости и герметично соединенной с течкой для опорожненных барабанов, мокрым скруббером и емкостью для сбора продукта. Недостатками указанной выше Установки являются сложность конструкции, сложность процессов вскрытия барабанов,наличие пылеобразования и низкая производительность. Задачи,решаемые предлагаемым нами изобретением упрощение конструкции установки для вскрытия и опорожнения барабанов, устранение пылеобразования токсичного вещества, повышение производительности и приготовление раствора реагента заданной концентрации. Сущность предлагаемого технического решения заключается в следующем. Установка для растаривания барабанов с токсичным материалом включает камеру растаривания с вытяжным устройством, поворотную платформу для установки барабанов в гнезда, рабочий орган для вскрытия барабанов с иглой и мкость с системой принудительной циркуляции жидкости, отличающая тем, что, с целью упрощения процесса вскрытия,повышения безопасности и приготовления раствора реагента,поворотная платформа размещена горизонтально в верхней части мкости для раствора и снабжена вертикальной перегородкой и эластичными фартуками, рабочий орган выполнен в виде колокола с иглой и грузом, перемещаемый в вертикальной плоскости, система принудительной циркуляции жидкости снабжена переключателем потока жидкости с иглы на сброс в нижнюю часть мкости по касательной к радиусу мкости, а защитный колокол соединен с грузом гибкими или подвижными тягами с возможностью взаимного сближения в вертикальной плоскости. 22759 На фигуре 1 показан продольный разрез предлагаемой Установки, на фигуре 2 - показан поперечный разрез, на фигуре 3 показана схема рабочего органа на фигуре 4 показан наконечник иглы рабочего органа в разрезе, на фигуре 5 показан разрез узла растаривания, на фигуре 6 показан горизонтальный разрез мкости для раствора. Установка для растаривания барабанов с токсичным материалом включат два модуля нижний 1 и верхний 2, стыкуемый при монтаже. Нижний модуль включает насос 3, емкость 4 для приготовления раствора, поворотную карусель 5 для установки барабанов 6 и уровнемер 7 для определения объема раствора в емкости. Верхний модуль включает узел растаривания 8 с системой 9 отсоса и удаления токсичных газов, мачту 10 с направляющими для перемещения рабочего органа,рабочий орган 11, гидропульт 12 и электропульт (не показан). Рабочий орган включает колокол 13 с направляющей трубой 14, иглу 11 с грузом 15,гибким шлангом 16 и электроталью 17. Гидропульт включает систему трубопроводов с кранами на иглу, на миксер, на перекачку, на воду. Поворотная карусель установлена на вращающихся роликах 25 и снабжена приводом 26 для е поворота, фиксатором для стопорения во время растаривания (не показан) и фартуками 27,перекрывающими узел растаривания от внешнего пространства во время растаривания барабана. Позицией 28 (фигура 6) показан патрубок слива раствора в мкость с гидропульта. Колокол 13 рабочего органа выбирается диаметром и высотой больше размеров растариваемого барабана, а весом -достаточным для преодоления сопротивления верхней крышки барабана о наконечник иглы при его снятии с барабана. Направляющая труба закрепляется на верхней крышке колокола и несет в нижней части направляющую втулку 18, а в верхней уплотнение 19 для иглы. Длина иглы принимается достаточной,чтобы проколоть барабан насквозь - верхнюю и нижнюю крышки. Наконечник иглы 20 выполнен в виде конуса, соединен с иглой при помощи резьбы и оборудован тремя (или более) рядами сопловых отверстий нижний 21, средний и верхний 22 ряды. Наконечник снабжен съемным жалом 23. Игла жестко крепится с грузом и снабжена в верхней части штуцером для соединения с гибким шлангом. Груз вместе с иглой и колоколом перемешается вверх-вниз по направляющим мачты при помощи электротали. Колокол подвешен к грузу при помощи гибких тяг 24. Нижний модуль рекомендуется размещать в подвальном помещении(или же ниже уровня пола верхнего модуля, (в противном случае появляется дополнительная задача подъма растариваемых барабанов на площадку растаривания). Установка работает следующим образом. В мкость для приготовления раствора набирается вода, примерно 1/2 - 2/3 от нужного объема. Растариваемый барабан закатывается на площадку растаривания, поворачивается в сторону карусели и опускается на карусель, где его положение ограничено полу-кольцами. Колокол с иглой и грузом поднимается в верхнее положение. Приподнимается фиксатор карусели и карусель поворачивается на 180 градусов и фиксируется от проворота. Колоколом накрывают растариваемый барабан, включают подачу воды (или раствора) в иглу, опускают груз с иглой в нижнее положение и прокалывают барабан насквозь. Затем иглу приподнимают вверх, оставляя наконечник иглы внутри барабана. Выдерживают 1,5-2 минуты и переключают подачу раствора на миксер. Выдержка 1,5 - 2 минуты зависит от производительности и давления насоса, подающего раствор в иглу. После переключения потока на миксер выходящий из патрубка 28 поток раскручивает объем жидкости в мкости, растворяет реагент и перемешивает раствор. После переключения потока на миксер через иглу и внутрь барабанов подается вода для обмыва барабана, а игла с колоколом поднимается в верхнее положение. Во время промывки барабана осуществляют загрузку очередного полного барабана на карусель. Снимается фиксатор карусели и карусель поворачивается на 180 градусов для нового цикла растаривания. После завершения растаривания всех барабанов миксер продолжает работать еще 10-15 минут, для полного растворения реагента после чего фиксируют объм раствора (и его концентрацию), а раствор перекачивают в расходную мкость. мкость для приготовления раствора обмывают водой и обмыв перекачивают в расходную мкость. Цикл растаривания, при необходимости, повторяется. Растаренные барабаны извлекают из карусели (крюком за отверстие) и направляют в специальную мкость с раствором дезактиватором. Установка проста в эксплуатации, не требует существенных затрат труда и времени. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для растаривания барабанов с токсичным материалом, включающая камеру растаривания с вытяжным устройством, поворотную платформу для установки барабанов в гнезда,рабочий орган для вскрытия барабанов с иглой и мкость с системой принудительной циркуляции жидкости, отличающаяся тем, что поворотная платформа размещена горизонтально в верхней части мкости для раствора и снабжена вертикальной перегородкой и эластичными фартуками, рабочий орган выполнен в виде колокола с иглой и грузом, перемещаемый в вертикальной плоскости, система принудительной циркуляции жидкости снабжена переключателем потока жидкости с иглы на сброс в нижнюю часть мкости по касательной к радиусу мкости, а защитный колокол соединен с грузом гибкими или подвижными тягами с возможностью взаимного сближения в вертикальной плоскости.
