Установка для вскрытия и опорожения металлических барабанов с токсичными сыпучими продуктами

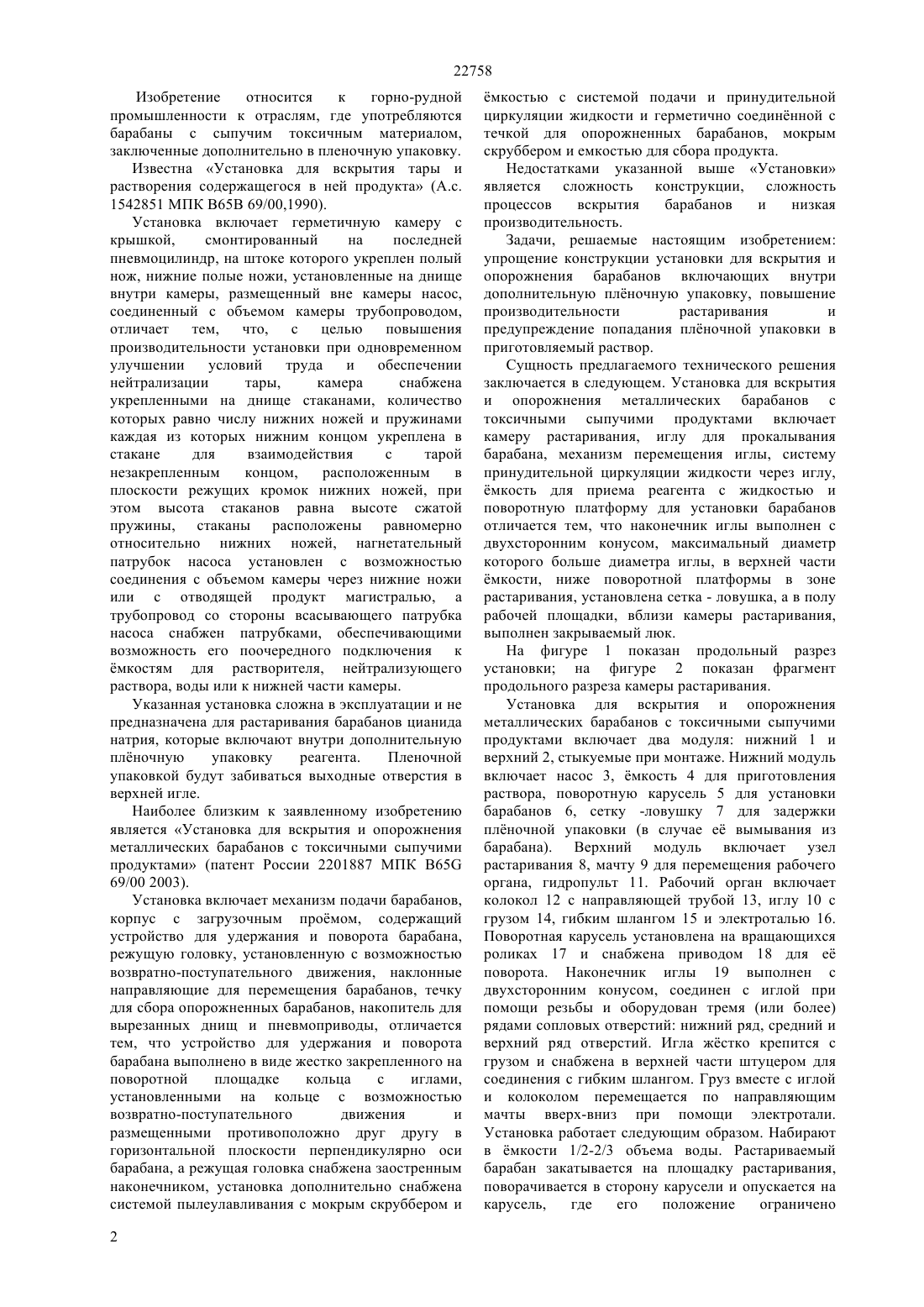

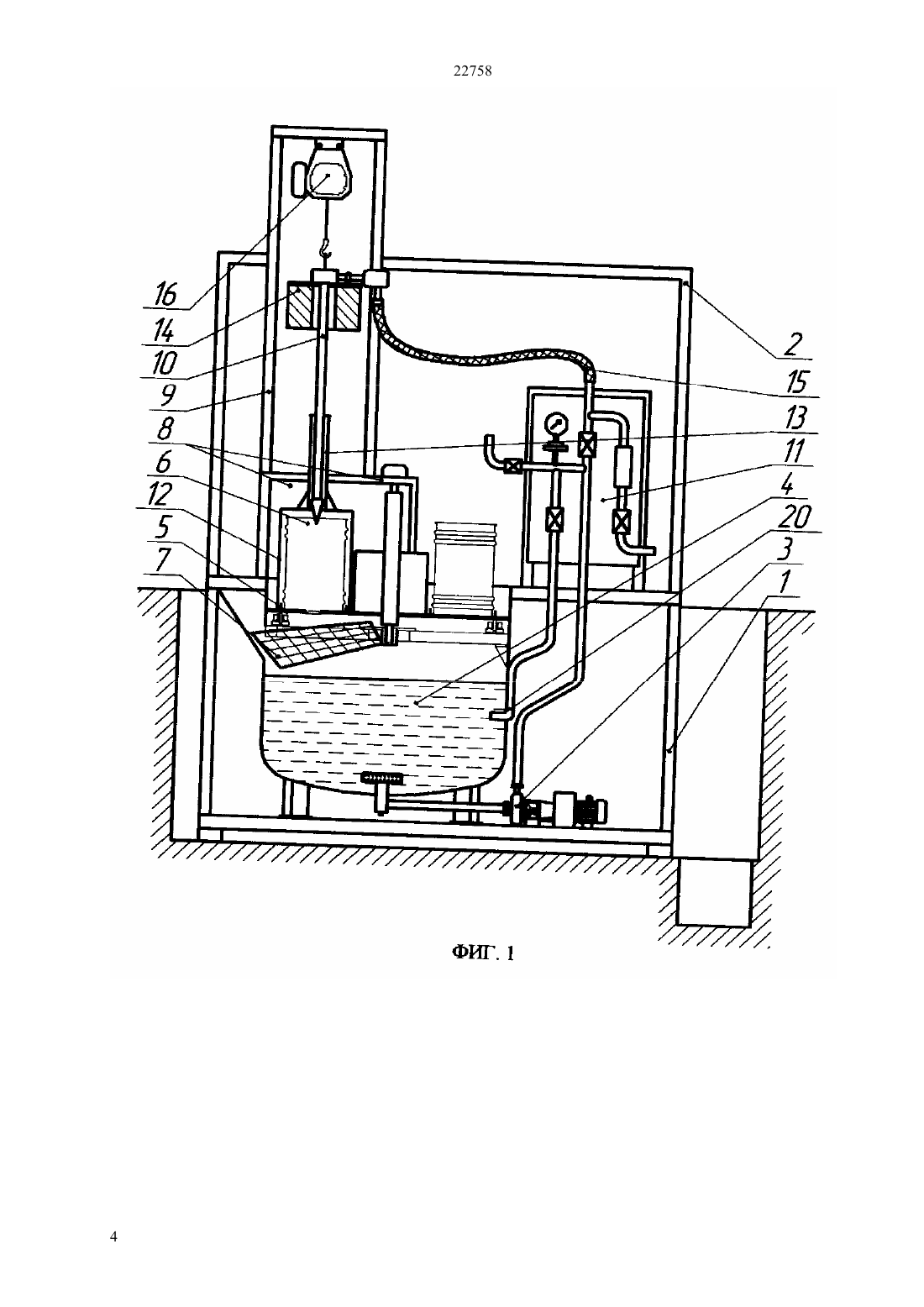

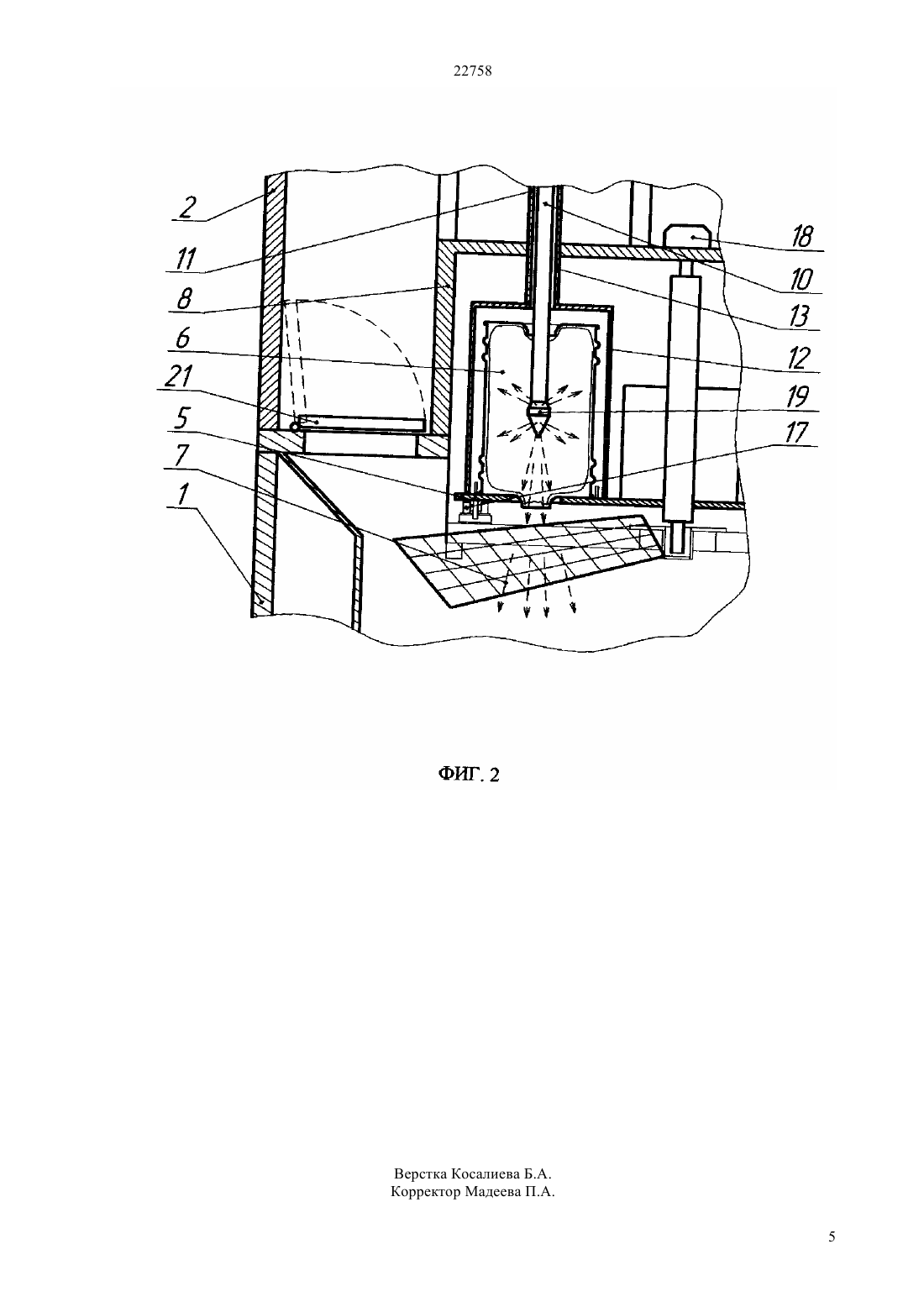

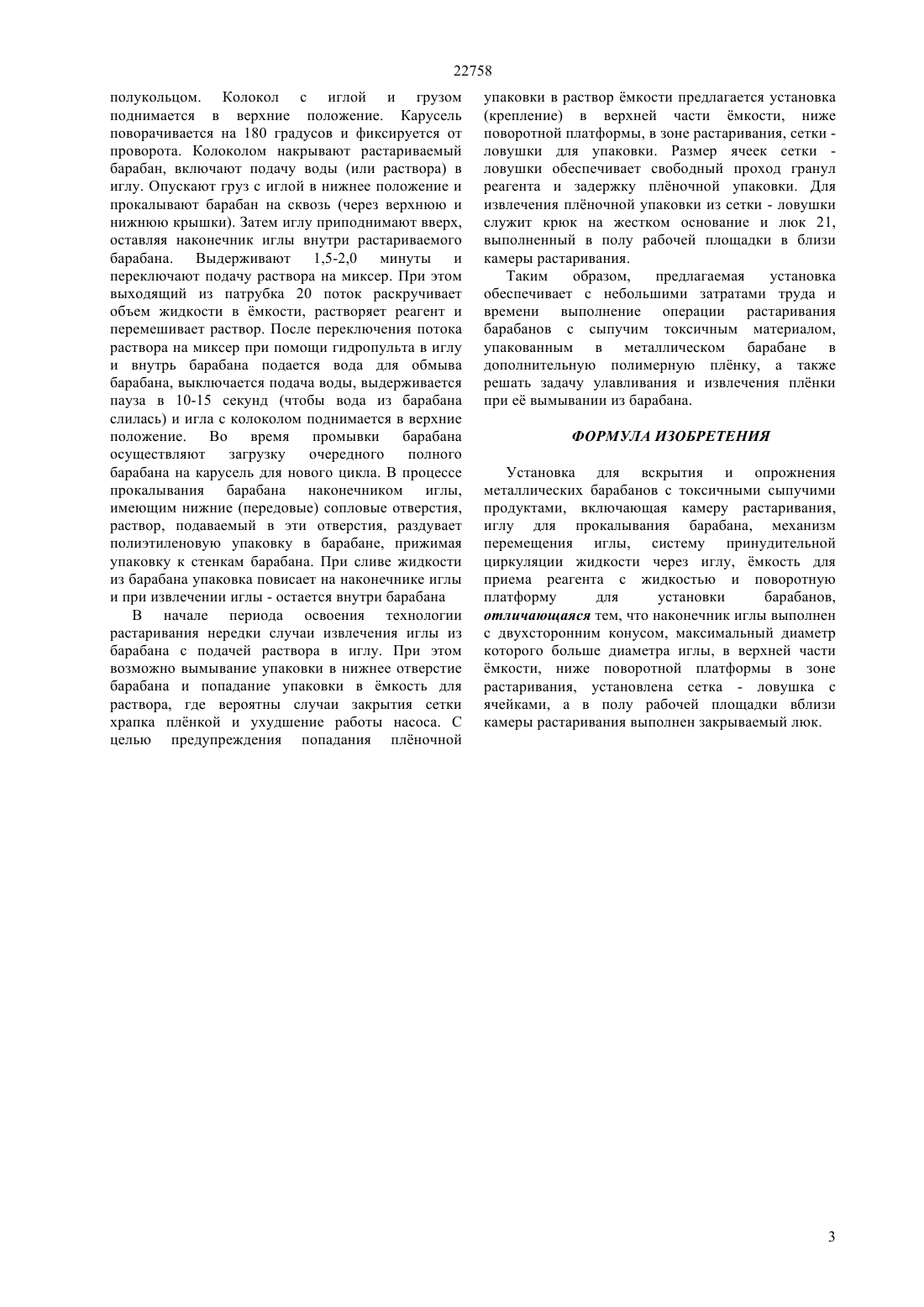

(51) 65 69/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ растаривания, иглу для прокалывания барабанов,механизм перемещения иглы,систему принудительной циркуляции жидкости через иглу,мкость для приема реагента, платформу для установки барабанов. Наконечник иглы выполнен с двухсторонним конусом, максимальный диаметр которого больше диаметра иглы, в верхней части мкости установлена сетка - ловушка для полимерной упаковки, а в полу рабочей площадки выполнен закрываемый люк. Изобретение обеспечивает недопущение вымывание плночной упаковки из барабана, а также оперативное удаление плночной упаковки из сетки - ловушки. Изобретение безопасно в эксплуатации и просто в обслуживании.(76) Васильков Виктор Иванович Литвинов Алексей Иванович Литвинов Алексей Алексеевич(54) УСТАНОВКА ДЛЯ ВСКРЫТИЯ И ОПОРОЖНЕНИЯ МЕТАЛЛИЧЕСКИХ БАРАБАНОВ С ТОКСИЧНЫМИ СЫПУЧИМИ ПРОДУКТАМИ(57) Изобретение предназначено для использования в горно - рудной промышленности при дистанционном вскрытии и опорожнении барабанов с токсичным сыпучим веществом, например цианистым натрием. Устройство включает камеру 22758 Изобретение относится к горно-рудной промышленности к отраслям, где употребляются барабаны с сыпучим токсичным материалом,заключенные дополнительно в пленочную упаковку. Известна Установка для вскрытия тары и растворения содержащегося в ней продукта (А.с. 1542851 МПК В 65 В 69/00,1990). Установка включает герметичную камеру с крышкой,смонтированный на последней пневмоцилиндр, на штоке которого укреплен полый нож, нижние полые ножи, установленные на днище внутри камеры, размещенный вне камеры насос,соединенный с объемом камеры трубопроводом,отличает тем, что, с целью повышения производительности установки при одновременном улучшении условий труда и обеспечении нейтрализации тары,камера снабжена укрепленными на днище стаканами, количество которых равно числу нижних ножей и пружинами каждая из которых нижним концом укреплена в стакане для взаимодействия с тарой незакрепленным концом,расположенным в плоскости режущих кромок нижних ножей, при этом высота стаканов равна высоте сжатой пружины, стаканы расположены равномерно относительно нижних ножей, нагнетательный патрубок насоса установлен с возможностью соединения с объемом камеры через нижние ножи или с отводящей продукт магистралью, а трубопровод со стороны всасывающего патрубка насоса снабжен патрубками, обеспечивающими возможность его поочередного подключения к мкостям для растворителя, нейтрализующего раствора, воды или к нижней части камеры. Указанная установка сложна в эксплуатации и не предназначена для растаривания барабанов цианида натрия, которые включают внутри дополнительную плночную упаковку реагента. Пленочной упаковкой будут забиваться выходные отверстия в верхней игле. Наиболее близким к заявленному изобретению является Установка для вскрытия и опорожнения металлических барабанов с токсичными сыпучими продуктами (патент России 2201887 МПК В 65 69/00 2003). Установка включает механизм подачи барабанов,корпус с загрузочным промом, содержащий устройство для удержания и поворота барабана,режущую головку, установленную с возможностью возвратно-поступательного движения, наклонные направляющие для перемещения барабанов, течку для сбора опорожненных барабанов, накопитель для вырезанных днищ и пневмоприводы, отличается тем, что устройство для удержания и поворота барабана выполнено в виде жестко закрепленного на поворотной площадке кольца с иглами,установленными на кольце с возможностью возвратно-поступательного движения и размещенными противоположно друг другу в горизонтальной плоскости перпендикулярно оси барабана, а режущая головка снабжена заостренным наконечником, установка дополнительно снабжена системой пылеулавливания с мокрым скруббером и 2 мкостью с системой подачи и принудительной циркуляции жидкости и герметично соединнной с течкой для опорожненных барабанов, мокрым скруббером и емкостью для сбора продукта. Недостатками указанной выше Установки является сложность конструкции, сложность процессов вскрытия барабанов и низкая производительность. Задачи, решаемые настоящим изобретением упрощение конструкции установки для вскрытия и опорожнения барабанов включающих внутри дополнительную плночную упаковку, повышение производительности растаривания и предупреждение попадания плночной упаковки в приготовляемый раствор. Сущность предлагаемого технического решения заключается в следующем. Установка для вскрытия и опорожнения металлических барабанов с токсичными сыпучими продуктами включает камеру растаривания, иглу для прокалывания барабана, механизм перемещения иглы, систему принудительной циркуляции жидкости через иглу,мкость для приема реагента с жидкостью и поворотную платформу для установки барабанов отличается тем, что наконечник иглы выполнен с двухсторонним конусом, максимальный диаметр которого больше диаметра иглы, в верхней части мкости, ниже поворотной платформы в зоне растаривания, установлена сетка - ловушка, а в полу рабочей площадки, вблизи камеры растаривания,выполнен закрываемый люк. На фигуре 1 показан продольный разрез установки на фигуре 2 показан фрагмент продольного разреза камеры растаривания. Установка для вскрытия и опорожнения металлических барабанов с токсичными сыпучими продуктами включает два модуля нижний 1 и верхний 2, стыкуемые при монтаже. Нижний модуль включает насос 3, мкость 4 для приготовления раствора, поворотную карусель 5 для установки барабанов 6, сетку -ловушку 7 для задержки плночной упаковки (в случае е вымывания из барабана). Верхний модуль включает узел растаривания 8, мачту 9 для перемещения рабочего органа, гидропульт 11. Рабочий орган включает колокол 12 с направляющей трубой 13, иглу 10 с грузом 14, гибким шлангом 15 и электроталью 16. Поворотная карусель установлена на вращающихся роликах 17 и снабжена приводом 18 для е поворота. Наконечник иглы 19 выполнен с двухсторонним конусом, соединен с иглой при помощи резьбы и оборудован тремя (или более) рядами сопловых отверстий нижний ряд, средний и верхний ряд отверстий. Игла жстко крепится с грузом и снабжена в верхней части штуцером для соединения с гибким шлангом. Груз вместе с иглой и колоколом перемещается по направляющим мачты вверх-вниз при помощи электротали. Установка работает следующим образом. Набирают в мкости 1/2-2/3 объема воды. Растариваемый барабан закатывается на площадку растаривания,поворачивается в сторону карусели и опускается на карусель,где его положение ограничено 22758 полукольцом. Колокол с иглой и грузом поднимается в верхние положение. Карусель поворачивается на 180 градусов и фиксируется от проворота. Колоколом накрывают растариваемый барабан, включают подачу воды (или раствора) в иглу. Опускают груз с иглой в нижнее положение и прокалывают барабан на сквозь (через верхнюю и нижнюю крышки). Затем иглу приподнимают вверх,оставляя наконечник иглы внутри растариваемого барабана. Выдерживают 1,5-2,0 минуты и переключают подачу раствора на миксер. При этом выходящий из патрубка 20 поток раскручивает объем жидкости в мкости, растворяет реагент и перемешивает раствор. После переключения потока раствора на миксер при помощи гидропульта в иглу и внутрь барабана подается вода для обмыва барабана, выключается подача воды, выдерживается пауза в 10-15 секунд (чтобы вода из барабана слилась) и игла с колоколом поднимается в верхние положение. Во время промывки барабана осуществляют загрузку очередного полного барабана на карусель для нового цикла. В процессе прокалывания барабана наконечником иглы,имеющим нижние (передовые) сопловые отверстия,раствор, подаваемый в эти отверстия, раздувает полиэтиленовую упаковку в барабане, прижимая упаковку к стенкам барабана. При сливе жидкости из барабана упаковка повисает на наконечнике иглы и при извлечении иглы - остается внутри барабана В начале периода освоения технологии растаривания нередки случаи извлечения иглы из барабана с подачей раствора в иглу. При этом возможно вымывание упаковки в нижнее отверстие барабана и попадание упаковки в мкость для раствора, где вероятны случаи закрытия сетки храпка плнкой и ухудшение работы насоса. С целью предупреждения попадания плночной упаковки в раствор мкости предлагается установка(крепление) в верхней части мкости, ниже поворотной платформы, в зоне растаривания, сетки ловушки для упаковки. Размер ячеек сетки ловушки обеспечивает свободный проход гранул реагента и задержку плночной упаковки. Для извлечения плночной упаковки из сетки - ловушки служит крюк на жестком основание и люк 21,выполненный в полу рабочей площадки в близи камеры растаривания. Таким образом,предлагаемая установка обеспечивает с небольшими затратами труда и времени выполнение операции растаривания барабанов с сыпучим токсичным материалом,упакованным в металлическом барабане в дополнительную полимерную плнку, а также решать задачу улавливания и извлечения плнки при е вымывании из барабана. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для вскрытия и опрожнения металлических барабанов с токсичными сыпучими продуктами, включающая камеру растаривания,иглу для прокалывания барабана, механизм перемещения иглы, систему принудительной циркуляции жидкости через иглу, мкость для приема реагента с жидкостью и поворотную платформу для установки барабанов,отличающаяся тем, что наконечник иглы выполнен с двухсторонним конусом, максимальный диаметр которого больше диаметра иглы, в верхней части мкости, ниже поворотной платформы в зоне растаривания, установлена сетка - ловушка с ячейками, а в полу рабочей площадки вблизи камеры растаривания выполнен закрываемый люк.
