Устройство для удержания труб

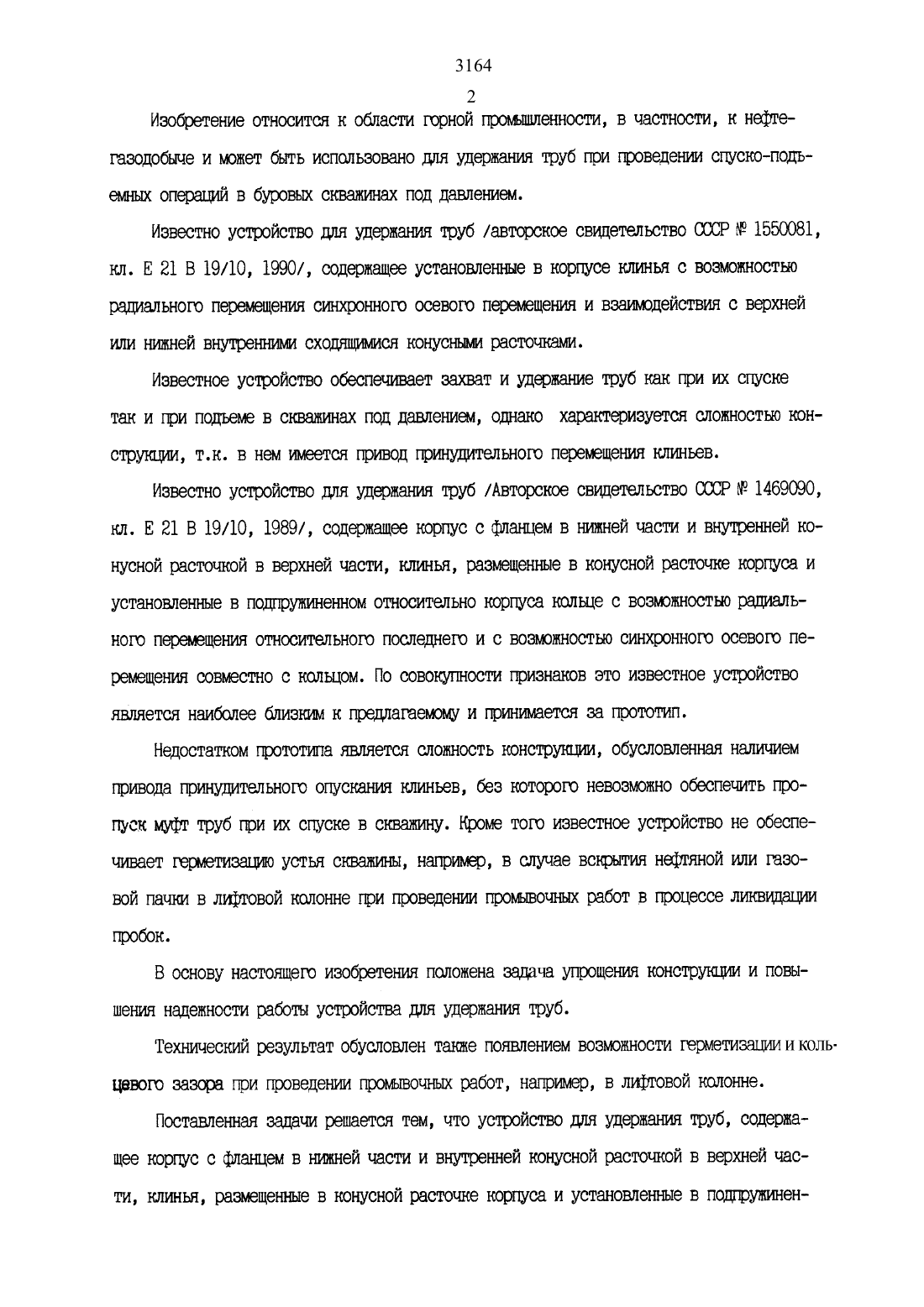

2 Изобретение относится к области горной промьшшешлости, в частности, к нефте газодобыче и может быть использовано для удержания труб при проведении спуске-подъемных операций в буровых скважинах под давлением.Известно устройство для удержания труб /авторское свидетельство ООСР М 1550081,кл. Е 21 В 19/10, 199 О/, содержащее установленные в корпусе клинья с возможностью радиального перемещения стлнхрошлого осевого перемещения и взаимодействия с верхней или ъшхлней внутренними сходящимися конусными растотлками.Известное устройство обеспечивает захват и удержание труб как при их спуске так и при подъеме в скважинах под давлением, однако характеризуется сложностью конструнщги, т.к. в нем имеется привод прглнудгателъного перемещения ютиньев.Известно устройство для удержания труб /Авторское свидетельство ООСР М 1469090,кл. Е 21 В 19/10, 1989/ содержащее корпус с фланцем в шлжней части и внутреъл-гей конусной расточной в верхней части, клинья, размещенные в конусной расточка корпуса и установленные в подшутил/щенном относительно тюрпуса кольце с возможностью рагплального перемещения относительного последнего и с возможностью синхронного осевого перемещения совместно с кольцом. По совокупности признаков это известное устройство является наиболее близким к предлагаемому и Притупляется за прототип.Недостатком прототипа является сложность конструкции, обусловленная наличием привода принудительного опускания клиньев, без которого невозможно обеспечить пропуск муфт труб при их спуске в скважину. кроме того известное устройство не обеспечивает герметизацию устья скважины, например, в случае вскрытия нефтяной или газовой пачктл в липовой колонне при проведет-ним промьгвочньпк работ в процессе ликвидации пробок.В основу настоящего изобретения положена задача упрощения конструкции и повы шения надежности работы устройства для удержания труб.Технический результат обусловлен также появлением возможности герметизации иколь цевого зазора при проведении промывочных работ, например, в лифтовой колонне. Поставленная задачи решается тем, что устройство для удержания труб, содержащее корпус с флаг-щам в нижней части и внутренней конусной расточной в верхней час ти, клинья, размещенные в конусной расточка корпуса и установленные в подпружштен3 НОМ ОТНОСИТЕЛЬНО корпуса КОЛЬЦО С ВОЗМОШНОСТЬЮ рад/шального перемещения ОТНОСИТЕЛЬНОпоследнего и с возможностно сихронного осевого пеемещения совместно с ним снабжено упорной шайбой и грметизирующим узлом, корпус выполнен в виде основаия, нажимной гайки и крынии последовательно расположении и связаныи между собой с возможностно разборки и регулирования своих положений по высоте друг относительно друга,упорная шайба выолнена в виде кольца, взаимозаменяемого с кольцом, связывающи клинья, и установленного между ружиной и нажимной гайкой зеркально ему, герметизирующий узел размещен в основании, внутренняя конусная расточка вьшолнена в крьппке,бшанец - на основании, при этом клинья в верхней части имеют внутренне скосы, в нажимной гайке выполнена внутренняя конусная расточка обратная внтреней конусной расточка гфьпнки, а клинья и подпружтненное копыто выполнены с возможностью перестановки и размещения клиньев в конусной расточе нажиной гайи.Достиению технического результата способствует также выполнение бокового отвода в основании ниие геметизирующего узла, что при простоте конструкции повышает монтажеспособность устройства, поскольку оно ециым блоком может монтироваться на фонтанную арматуру, а необходмооть в промыочой головке отпадает.В чаотны случаях выполнения устройства герметиэирующй узел может быть выполнен в виде уплотнителя, размещенного между верхней и нижней опорными шайбами, манжет, установленны между нней опорной шайбой и основанием, и буксы, установленой на верхней опорной шайбе с возможностнс взаимодействия с нажимной гайкой, подпружиненное кольцо и упорная шайба могут глметь наружные радиальные Т-обраэньхе прорези,шты-ТюфюшешшюШшшщышшювшшшушхъюшшипитпщшт жиненного кольца, или упорной шайбы, а основание, нажимная гайна и крыша связаны между собой резьбовыми соединениями.Сущность изобретения поясняется чертежами, где на фиг. 1 показан общий вид устройства, продольный разрез на фиг. 2 - клин, вид с тьшьной стороны на флг. 3 подпужиенное кольцо, вид сверху на фиг. 4 - сечение А-А на фиг. 3, совмещенное с видом на Т-образную прорезь.4 и крьлшм 3, последовательно расположенных и связанных между собой с возможностьюразборки и регулирования своих положений по высоте друг относительно друга. Это достигается за счет резьбовых соединений. В глядя-гей части основания 1 вьшолнен фланец 4 с резьбовыми отверстиями 5 под шпильки /не показаны / для соединения с фланцем б фонтанной арматуры. Между фланцами 4 и б расположено уплотнительное кольцо 7. В верхней части корпуса в крьлшсе 3 вьшолнена внутренняя конусная расточка 8. В нажимной гайке 2 вьшолнена аналогичная конусная внутренняя расточка 9, обратная конусной расточка 8 крьлнки З. Клинья 10 размещены в кок-гусной внутренней расточка 8 крьлшш 3 и установлены в поштрултхненном груэлиной 11 относительно корпуса тажигмной гейши 2/ кольце 12 с возможностью радиального перемещении относительно последнего /кольца 12/ и с возможностью синхронного осевого перемещения совместно с ним /кольцом 12/. Такое перемещение клиньев 10 может быть обеспечено, например, за счет вьлтолненишя в кольце 12 наружных радиальных Т-образньж прорезей 13, у ютиньев 10 ответных Т-образъльвс хвостовипюв 14 и размещения одних в других. Клинья 10 в верхней части тлеют сносы 15 и вместе с кольцом 12 при спуске труб устанавливается как показано на фиг. 1. При подъеме труб клинья 10 переставляются в упорную шайбу которая выполнена в виде кольца 16, взашлозаменяемого о кольцом 12, связьхвагощгдм юшнья 10, и установленного зеркально ему. В основании 1 шале герълетизигрующего узла вьшолнен боковой отвод в вице резьбового отверстия 17 под патрубок /не показанл Сам герметизирулояций узел выгюлнен в вице уплотнителя 18, размещенного между верхней и нтлжней опорными шайбами 19, 20, манжет 21, установленных мещлу главней опорной шайбой 20 и основанием 1 и буксы 22, установленной на верхней опорной шайбе 19 с возможностью взаимодействия с нажиллной гайкой 2.Устройство работает следующим образом. При необходимости спуска труб на фланец 6 фонтанной арматуры монтируется устройство, как показано на фиг. 1. Спуск труб может осуществляться, например, установкой для ремонта скважины, оборудованной мачтой с талевой системой, захватным механизмом, насосным блоком и средствами для свинчихваъшя - развилнгллваэшя труб. Нлигнья 10 не препятствуют спуску труб, очередная шфгавзаимодействуя со оковами 15 клиньев 10 отекает и раздвигает их, после чего они5 под действием прикинь 11 вновь смыкаются и взаимодействуют с трубой в режиме просОбратный поток прокашлваемой по трубам жидкости отводится через боковой отвод. Плотность ктрилатия уплотнителя 18 к трубам регулируется нажимной гайкой 2. В случае вскрытия нефтяной или газовой пачки в лифтовой колонне и возх-ллсновеълля в результате этого повьшкенного давления выброс труб будет предотвращен, т.к. подъему труб будут препятствовать шитья 10. Устройство может работать и при постоянном повышенном давлении в скважине, при этом установка должна быть оборудована механизмом принудительного спуска труб.При необходимости подъема труб крьпшса 3 отвинчивается, ш 1 инья 10 извлекаются из копыта 12, переставляются в копыто 16 и размещаются во внутренней вюнусной расточка 16 валютной гайки 2. После чего крынша 3 завинчивается и поднимает кольцо 12. Теперь шллнья 10 не препятствуют подъему труб и устройство может выполнять фуншлгло снайпера. Усилие пошнатия клиньев 10 регулируется крьлнкой З.Использование изобретения позволяет упростить конструкцшо устройства для удер пах-лая труб и повысить надежность работы при проведении промлвочньлк работ.
