Способ приготовления закладочной смеси
Номер патента: 3163
Опубликовано: 15.03.1996
Авторы: Пустохин Георгий Михайлович, Сергеев Виктор Евгеньевич, Боев Александр Васильевич, Батурина Галина Мефодьевна, Казимова Тамара Кабибаевна
Формула / Реферат
Изобретение относится к способам приготовления закладочной смеси и может быть использовано при подземной разработке месторождений полезных ископаемых с закладкой выработанного пространства.
Способ приготовления закладочной смеси включает смешивание цемента, заполнителя, добавки и воды с предварительным приготовлением водного раствора. В смесь добавляют золу-унос, в качестве добавки применяют циносферены, которые перемешивают до однородности с водным раствором, полученным путем смешивания цемента с водой в течение 20-30 сек., после чего осуществляют перемешивание с остальными компонентами при следующем их соотношении в смеси,вес.%:
цемент - 3-9
зола-унос - 10-15
циносферены - 10-25
заполнитель - 25-53
вода - остальное
Изобретение обеспечивает прочность и однородность искусственного массива.
Текст

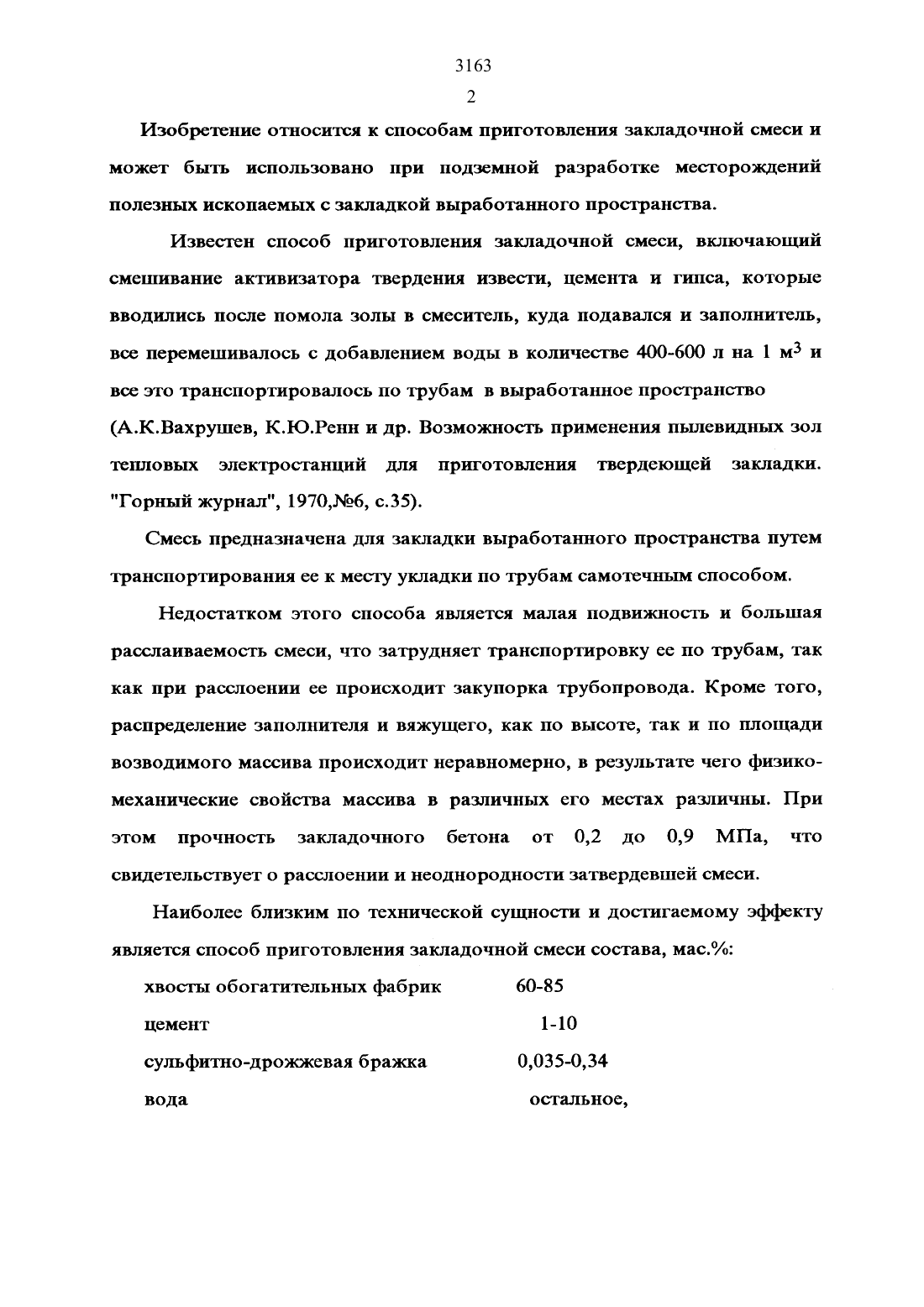

Изобретение относится к способам приготовления закладочной смеси и может быть использовано при подземной разработке месторождений полезных ископаемых с закладкой выработанного пространства.Известен способ приготовления закладочной смеси, включающий смешивание активизатора твердения извести, Цемента и гипса, которые вводились после помола золы в смеситель, куда подавался и заполнитель,все перемешнвалось с добавлением воды в количестве 400-600 л на 1 м 3 и все это транспортировалось по трубам в выработанное пространство(А.К.Вахрушев, К.Ю.Ренн и др. Возможность применения пылевидных зол тепловых электростанций для приготовления твердеющей закладки. Горный журнал, 1970,1 Ч 96 с.35).Смесь предназначена для закладки выработанного пространства путем транспортирования ее к месту укладки по трубам самотечным способом.Недостатком этого способа является малая подвижность и большая расслаиваемость смеси, что затрудняет транспортировку ее по трубам, так как при расслоении ее происходит закупорка трубопровода. Кроме того,распределение заполнителя и вяжущего, как по высоте, так и по площади возводимого массива происходит неравномерно, в результате чего физикомеханические свойства массива в различных его местах различны. При этом прочность закладочного бетона от 0,2 до 0,9 МПа, что свидетельствует о расслоении и неоднородности затвердевшей смеси.Наиболее близким по технической сущности и достигаемому эффектуЯВЛЯЕТСЯ СПОСОб ПРИГОТОВЛСНИЯ ЗЗКЛЗДОЧНОЙ СМВСИ СОСТЗВЗ, мас.хвосты обогатительных фабрик 60-85 цемент 1-10 сульфитно-дрожжевая бражка 0,035-0,34согласно которому дозируют и смешивают заполнитель, вяжущее и воду с вводом перед смешиванием раствора порошка сульфитно-дрожжевой бражки в воде, причем раствор сульфитно-дрожжевой бражки приготавливают растворением последней в воде при 40-100 С и отношении твердого к жидкому 155 - 110 (Авторское свидетельство СССР М 91064018 по кл. Е 21 Р 15/00, 1983 г.).Недостатком этого способа является низкая прочность получаемой закладочной смеси.Повышение прочности смеси достигается тем, что в способе приготовления закладочной смеси, включающем смешивание цемента,заполнителя, добавки и воды с предварительным приготовлением водного раствора, согласно изобретению, в смесь добавляют золу-унос, а в качестве добавки применяют циносферены, которые перемешивают до однородности с водным раствором, полученным путем смешивания цемента с водой в течение 20-30 с, после чего осуществляют перемешиваниеС ОСТЗЛЬНЫМИ КОМПОНОНТЗМИ при СЛСДУЮЩСМ ИХ СООТНОШСНИИ В СМССИ, вес.Циносферены - особый вид летучей золы каменного угля - представляют собой мелкие полые шарики, образующиеся при сжигании каменноугольной пыли и выделенные из золы гидравлическим способом.Гранулометрический состав циносферен приведен. в таблице 1.4 Таблица 1 Гранулометрический состав циносферен Место отбора проб Остатки на сптах с ячейками, мм Плотность, г/смз 0,315 0,1 0,078 0,063 0,05 -0,05 Золохранилшце 2,4 71,98 13,6 6,22 3,5 2,5 0,402 Трубопровод на 1,9 69,3 13,0 1 1,8 10,9 3,6 0,422По гранулометрическому составу и плотности циносферены используются в качестве добавки для создания несущего слоя для заполнителя при транспортировке закладочной смеси по трубопроводам в выработанное пространство, что позволяет увеличить подвижность смеси,снизить расслаиваемость при формировании искусственного массива из нее и увеличить прочность закладки из этой смеси. Добавление Циносферен в количестве 1 О-25 является оптимальным. При добавлении менее 10 ухудшаются свойства смеси, увеличивается расслоение, снижается прочность закладки, увеличение ее более 25 снижает прочность закладки.Результаты по подвижности, расслоению и прочности закладки в зависимости от состава приведены в таблице 2.Из данных таблицы следует, что использование в закладочной смеси в качестве добавки Циносферен в количестве 1 О-25 позволяет получить закладочную смесь с высокими физико-механическими свойствами.Способ приготовления закладочной смеси осуществляется следующимСоставы закладочных смесей и их физико-механические свойстваМЮ Расход материалов на 1 м 3 закладкщвес. Подвиж- Расслоение, Прочность в пн цемент цинос- золо- запол- вода иосгь, 90-сугочном ференн унос ннтель см возрастеЦемент смешивают с водой в течение 20-30 с, после чего в эту смесь подают циносферены в количестве 10-15 И все перемешивают до однородности, полученную смесь подают в смеситель, туда же подают золу-унос и заполнитель для окончательного перемешивания и по трубопроводу транспортируют в выработанное пространство для возведения искусственного массива.Пример. Цемент в количестве 3 от общей массы смешивали с 21 воды в затворителе цемента в течение 20-30 с, после чего в эту же смесь подавали циносферены в количестве 15, все перемешивать При этом частички цемента обволакивали циносферены, не давая возможности им всплыть(смесь получалась однородная), и создавали тем самым несущую среду длязаполнителя. После перемешивания цемента с водой и циносференами,
МПК / Метки
МПК: E21F 15/00
Метки: приготовления, закладочной, смеси, способ
Код ссылки
<a href="https://kz.patents.su/6-3163-sposob-prigotovleniya-zakladochnojj-smesi.html" rel="bookmark" title="База патентов Казахстана">Способ приготовления закладочной смеси</a>
Предыдущий патент: Сигаретная бумага
Следующий патент: Устройство для удержания труб
Случайный патент: Способ извлечения ванадия
