Способ приготовления закладочной смеси

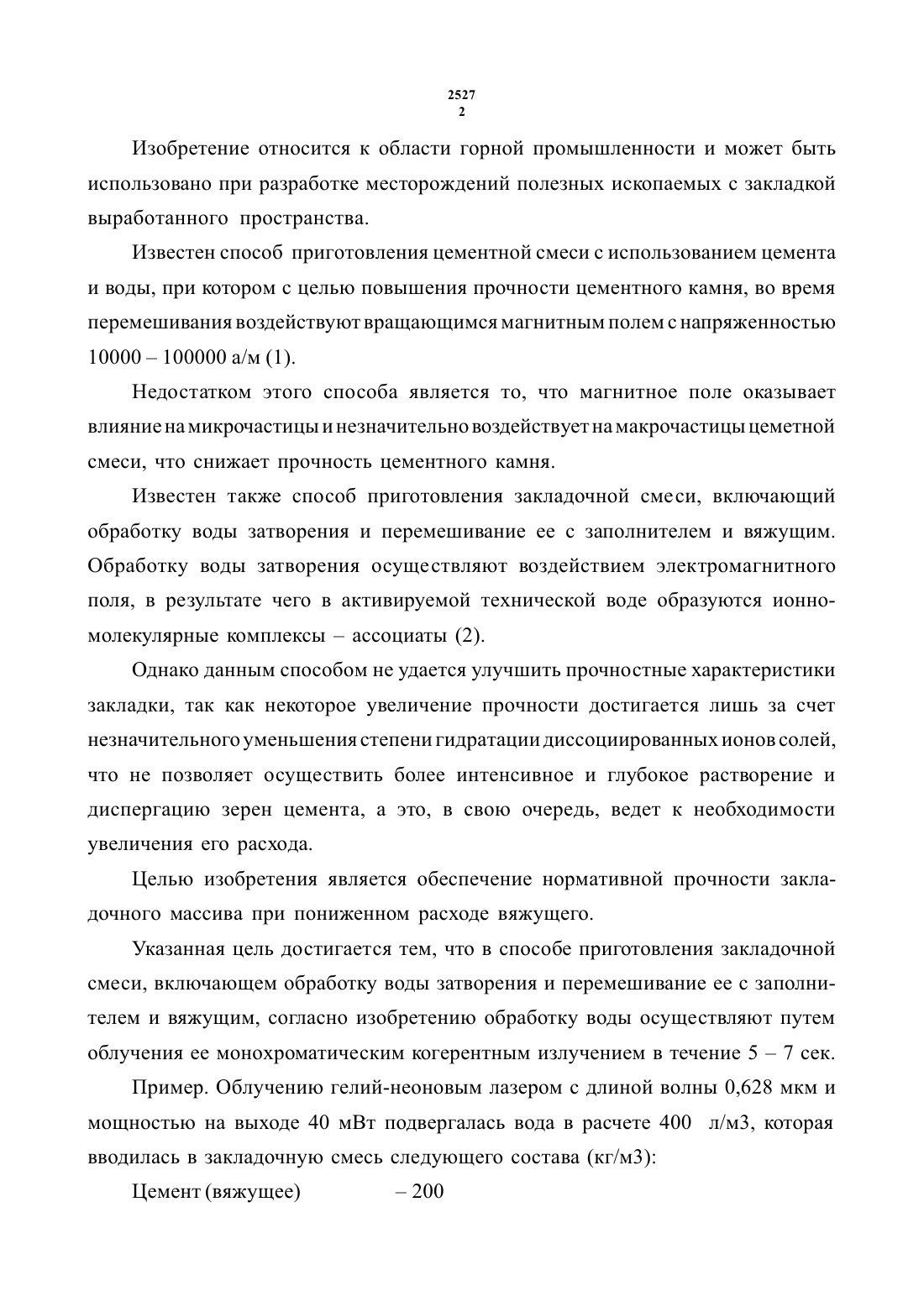

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский национальный технический университет(56) Авторское свидетельство СССР ЛЬ 1075011, Е 21 15/00, 1983.(57) Изобретение относится к области горной промышленности И может быть использовано при разработке месторождений полезных ископаемых с закладкой выработанного пространства.Цель изобретения обеспечение нормативной прочности закладочногомассива при пониженном расходе вяжущего.Способ приготовления закладочной смеси включает обработку воды затворения и перемешивания ее с заполнителем и вяжущим. Обработку воды осуществляют путем облучения ее монохроматиче ским когерентным излучениемИзобретение относится к области горной промышленности И может быть использовано при разработке месторождений полезных ископаемых с закладкой выработанного пространства.Известен способ приготовления цементной смеси с использованием цемента и воды, при котором с целью повышения прочности цементного камня, во время перемешивания воздействуют вращающимся магнитным полем с напряженностью 10000 100000 а/м (1).Недостатком этого способа является то, что магнитное поле оказывает влияние на микрочастицы и незначительно воздействует на макрочастицы цеметной смеси, что снижает прочность цементного камня.Известен также способ приготовления закладочной смеси, включающий обработку воды затворения и перемешивание ее с заполнителем и вяжущим. Обработку воды затворения осуществляют воздействием электромагнитного поля, в результате чего в активируемой технической воде образуются ионномолекулярные комплексы ассоциаты (2).Однако данным способом не удается улучшить прочностные характеристики закладки, так как некоторое увеличение прочности достигается лишь за счет незначительного уменьшения степени гидратации диссоциированных ионов солей,что не позволяет осуществить более интенсивное и глубокое растворение и диспергацию зерен цемента, а это, в свою очередь, ведет к необходимости увеличения его расхода.Целью изобретения является обеспечение нормативной прочности закладочного массива при пониженном расходе вяжущего.Указанная цель достигается тем, что в способе приготовления закладочной смеси, включающем обработку воды затворения и перемешивание ее с заполнителем и вяжущим, согласно изобретению обработку воды осуществляют путем облучения ее монохроматическим когерентным излучением в течение 5 7 сек.Пример. Облучению гелий-неоновым лазером с длиной волны 0,628 мкм и мощностью на выходе 40 мВт подвергалась вода в расчете 400 л/м 3, которая вводилась в закладочную смесь следующего состава (кг/м 3)Из полученной закладочной смеси готовят образцы кубической формы размером 100 х 100 х 100 мм. В возрасте 14 суток определяют их прочность раздавливанием на гидравлическом прессе в соответствии с ГОСТ 10180-78.Результаты экспериментов приведены в таблице 1.Результаты испытаний образцов закладкиДЛЯ ДОСТИЖСНИЯ нормативной ПРОЧНОСТИ закладки СНИЖСНИС расхода ВЯЖУ Щего составляет 18 20.приготовленная по способу с облучением воды в течениеспособу без облучения времени, с16 13 32 29 16 14 11 образца за кладки в возрасте 14 суток, МПа- 1 0Способ приготовления закладочной смеси, включающей обработку воды затворения И перемешивание ее с заполнителем И вяжущим, отличающийся тем,что с целью обеспечения нормативной прочности закладочного массива при пониженном расходе вяжущего, обработку указанной воды осуществляют путемоблучения ее монохроматическим когерентнЫм излучением в течение 5 7 сек.Верстка Казпатент, исполнитель Н. С. Капсаргина Ответственный за выпуск Э. З. Фаизова
