Пластиковая емкость

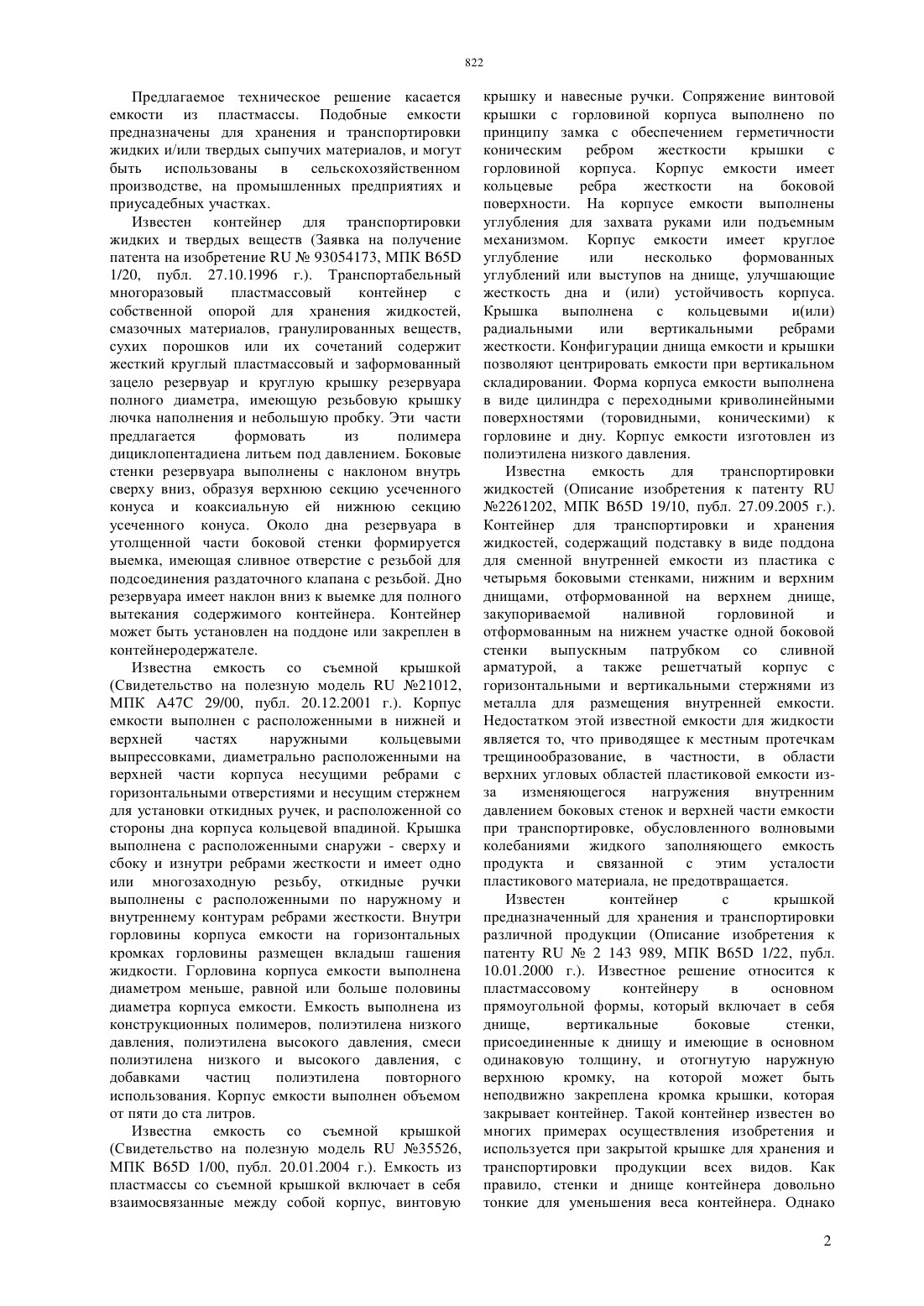

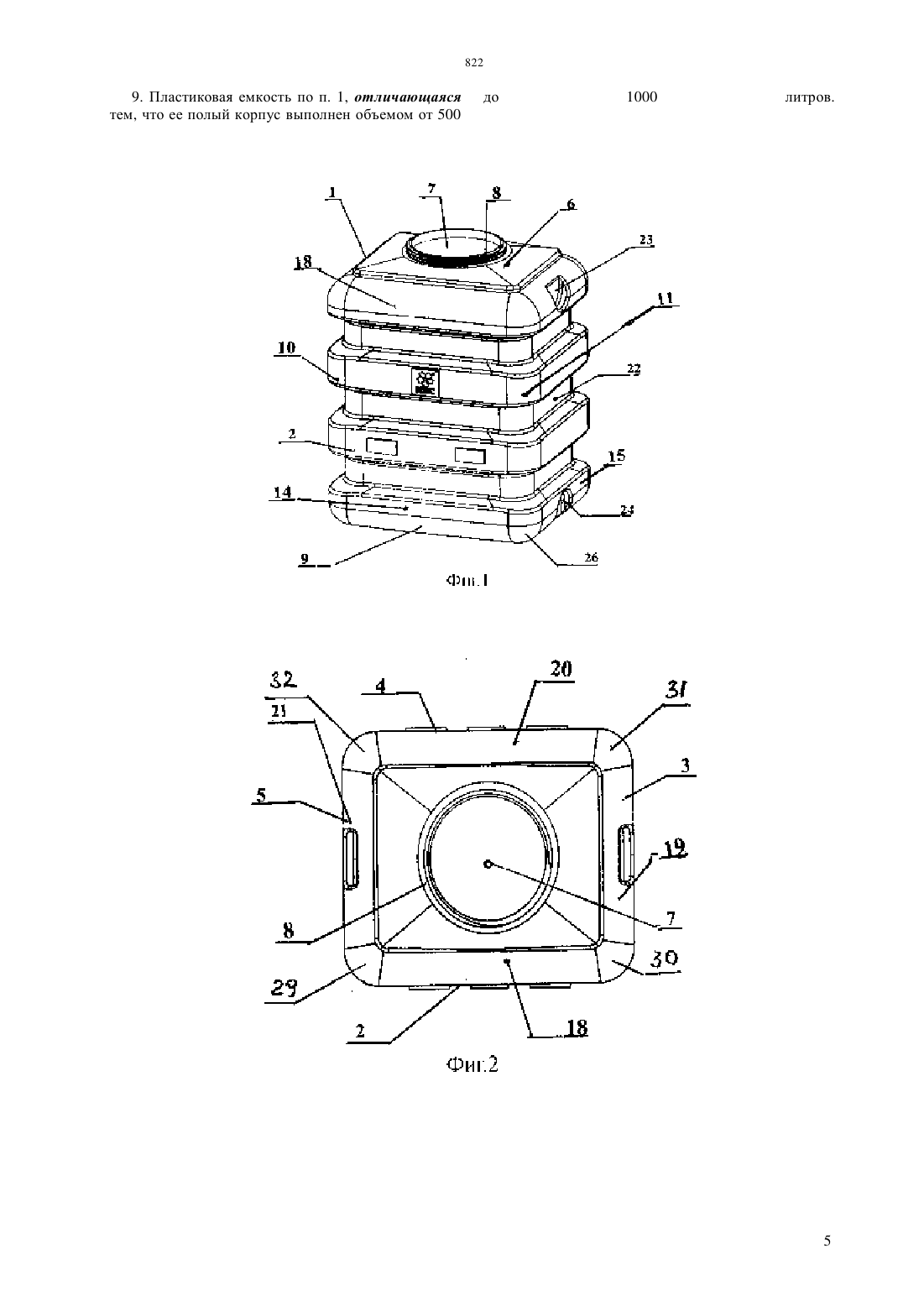

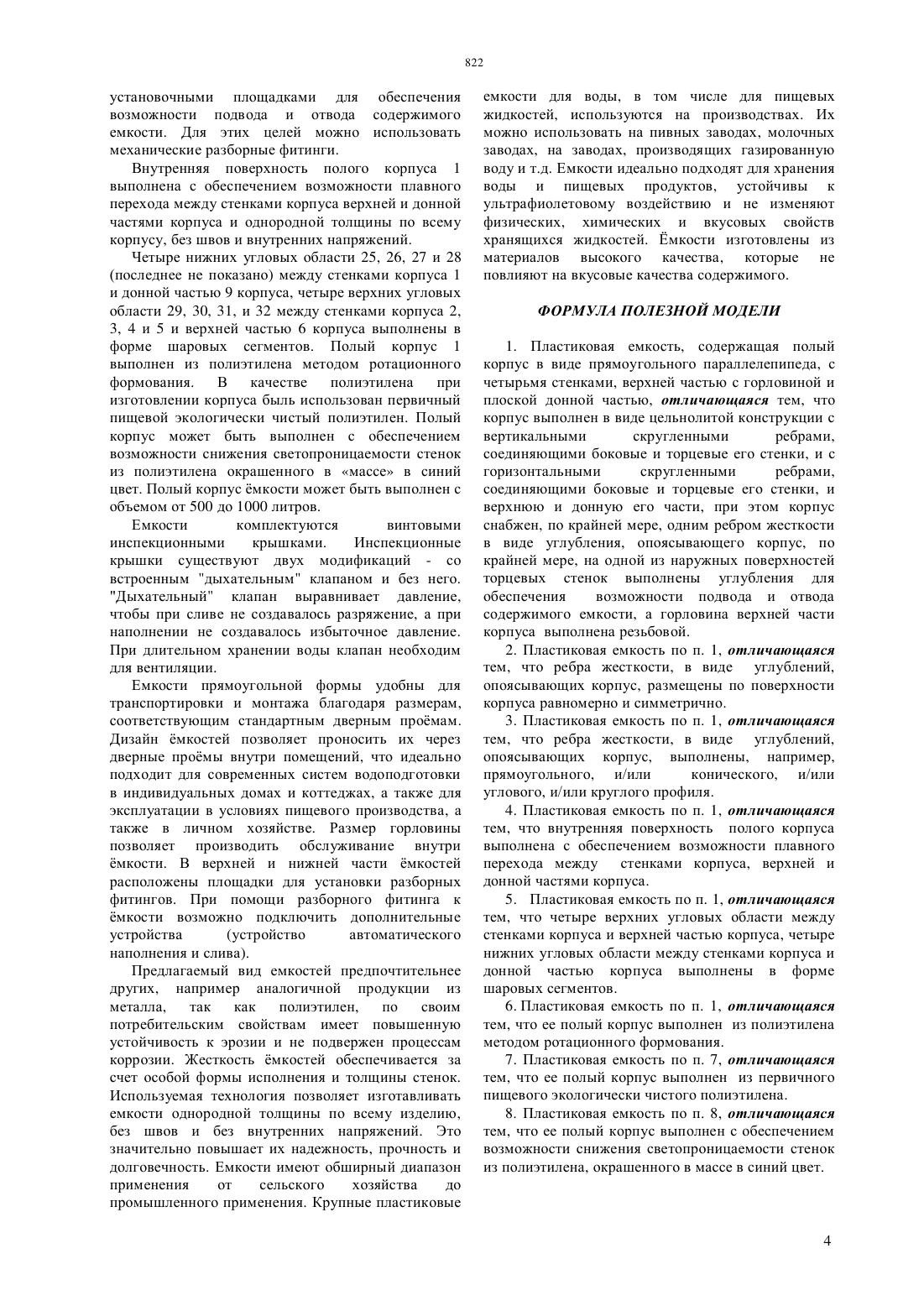

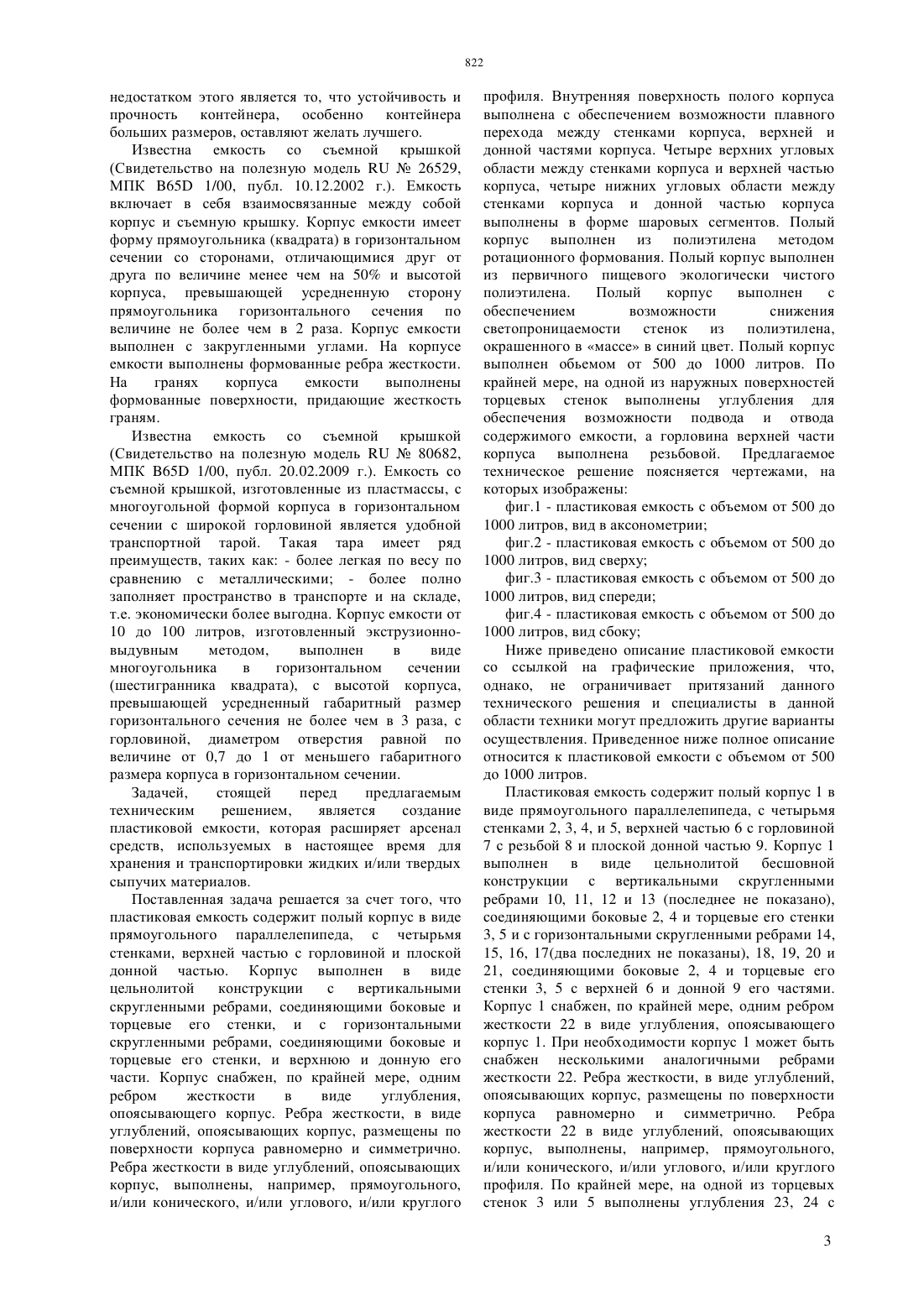

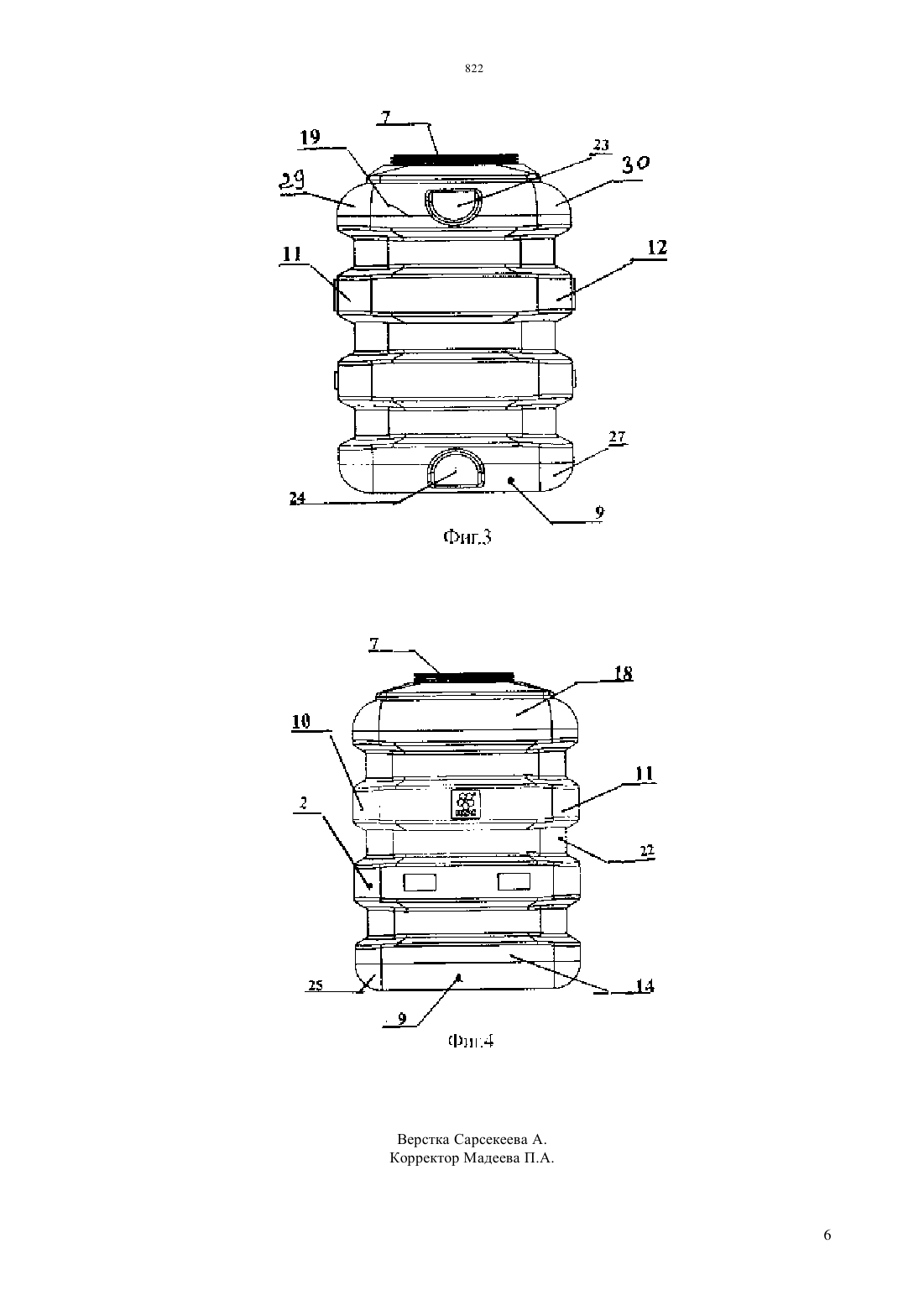

(51) 65 8/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ части. Корпус снабжен, по крайней мере, одним ребром жесткости в виде углубления,опоясывающего корпус. Ребра жесткости, в виде углублений, опоясывающих корпус, размещены по поверхности корпуса равномерно и симметрично. Ребра жесткости в виде углублений, опоясывающих корпус, выполнены, например, прямоугольного,и/или конического, и/или углового, и/или круглого профиля. Внутренняя поверхность полого корпуса выполнена с обеспечением возможности плавного перехода между стенками корпуса, верхней и донной частями корпуса. Четыре верхних угловых области между стенками корпуса и верхней частью корпуса, четыре нижних угловых области между стенками корпуса и донной частью корпуса выполнены в форме шаровых сегментов. Полый корпус выполнен из полиэтилена методом ротационного формования. Полый корпус выполнен из первичного пищевого экологически чистого полиэтилена. Полый корпус выполнен с обеспечением возможности снижения светопроницаемости стенок из полиэтилена,окрашенного в массе в синий цвет. Полый корпус выполнен объемом от 500 до 1000 литров. По крайней мере, на одной из наружных поверхностей торцевых стенок выполнены углубления для обеспечения возможности подвода и отвода содержимого емкости, а горловина верхней части корпуса выполнена резьбовой.(57) Предлагаемое техническое решение касается емкости из пластмассы. Подобные емкости предназначены для хранения и транспортировки жидких и/или твердых сыпучих материалов, и могут быть использованы в сельскохозяйственном производстве, на промышленных предприятиях и приусадебных участках. Задачей,стоящей перед предлагаемым техническим решением,является создание пластиковой емкости, которая расширяет арсенал средств, используемых в настоящее время для хранения и транспортировки жидких и/или твердых сыпучих материалов. Поставленная задача решается за счет того, что пластиковая емкость содержит полый корпус в виде прямоугольного параллелепипеда, с четырьмя стенками, верхней частью с горловиной и плоской донной частью. Корпус выполнен в виде цельнолитой конструкции с вертикальными скругленными ребрами, соединяющими боковые и торцевые его стенки, и с горизонтальными скругленными ребрами, соединяющими боковые и торцевые его стенки, и верхнюю и донную его Предлагаемое техническое решение касается емкости из пластмассы. Подобные емкости предназначены для хранения и транспортировки жидких и/или твердых сыпучих материалов, и могут быть использованы в сельскохозяйственном производстве, на промышленных предприятиях и приусадебных участках. Известен контейнер для транспортировки жидких и твердых веществ (Заявка на получение патента на изобретение 93054173, МПК 65 1/20, публ. 27.10.1996 г.). Транспортабельный многоразовый пластмассовый контейнер с собственной опорой для хранения жидкостей,смазочных материалов, гранулированных веществ,сухих порошков или их сочетаний содержит жесткий круглый пластмассовый и заформованный зацело резервуар и круглую крышку резервуара полного диаметра, имеющую резьбовую крышку лючка наполнения и небольшую пробку. Эти части предлагается формовать из полимера дициклопентадиена литьем под давлением. Боковые стенки резервуара выполнены с наклоном внутрь сверху вниз, образуя верхнюю секцию усеченного конуса и коаксиальную ей нижнюю секцию усеченного конуса. Около дна резервуара в утолщенной части боковой стенки формируется выемка, имеющая сливное отверстие с резьбой для подсоединения раздаточного клапана с резьбой. Дно резервуара имеет наклон вниз к выемке для полного вытекания содержимого контейнера. Контейнер может быть установлен на поддоне или закреплен в контейнеродержателе. Известна емкость со съемной крышкой(Свидетельство на полезную модель 21012,МПК 47 29/00, публ. 20.12.2001 г.). Корпус емкости выполнен с расположенными в нижней и верхней частях наружными кольцевыми выпрессовками, диаметрально расположенными на верхней части корпуса несущими ребрами с горизонтальными отверстиями и несущим стержнем для установки откидных ручек, и расположенной со стороны дна корпуса кольцевой впадиной. Крышка выполнена с расположенными снаружи - сверху и сбоку и изнутри ребрами жесткости и имеет одно или многозаходную резьбу, откидные ручки выполнены с расположенными по наружному и внутреннему контурам ребрами жесткости. Внутри горловины корпуса емкости на горизонтальных кромках горловины размещен вкладыш гашения жидкости. Горловина корпуса емкости выполнена диаметром меньше, равной или больше половины диаметра корпуса емкости. Емкость выполнена из конструкционных полимеров, полиэтилена низкого давления, полиэтилена высокого давления, смеси полиэтилена низкого и высокого давления, с добавками частиц полиэтилена повторного использования. Корпус емкости выполнен объемом от пяти до ста литров. Известна емкость со съемной крышкой(Свидетельство на полезную модель 35526,МПК 65 1/00, публ. 20.01.2004 г.). Емкость из пластмассы со съемной крышкой включает в себя взаимосвязанные между собой корпус, винтовую крышку и навесные ручки. Сопряжение винтовой крышки с горловиной корпуса выполнено по принципу замка с обеспечением герметичности коническим ребром жесткости крышки с горловиной корпуса. Корпус емкости имеет кольцевые ребра жесткости на боковой поверхности. На корпусе емкости выполнены углубления для захвата руками или подъемным механизмом. Корпус емкости имеет круглое углубление или несколько формованных углублений или выступов на днище, улучшающие жесткость дна и (или) устойчивость корпуса. Крышка выполнена с кольцевыми и(или) радиальными или вертикальными ребрами жесткости. Конфигурации днища емкости и крышки позволяют центрировать емкости при вертикальном складировании. Форма корпуса емкости выполнена в виде цилиндра с переходными криволинейными поверхностями (торовидными, коническими) к горловине и дну. Корпус емкости изготовлен из полиэтилена низкого давления. Известна емкость для транспортировки жидкостей (Описание изобретения к патенту 2261202, МПК 65 19/10, публ. 27.09.2005 г.). Контейнер для транспортировки и хранения жидкостей, содержащий подставку в виде поддона для сменной внутренней емкости из пластика с четырьмя боковыми стенками, нижним и верхним днищами, отформованной на верхнем днище,закупориваемой наливной горловиной и отформованным на нижнем участке одной боковой стенки выпускным патрубком со сливной арматурой, а также решетчатый корпус с горизонтальными и вертикальными стержнями из металла для размещения внутренней емкости. Недостатком этой известной емкости для жидкости является то, что приводящее к местным протечкам трещинообразование, в частности, в области верхних угловых областей пластиковой емкости изза изменяющегося нагружения внутренним давлением боковых стенок и верхней части емкости при транспортировке, обусловленного волновыми колебаниями жидкого заполняющего емкость продукта и связанной с этим усталости пластикового материала, не предотвращается. Известен контейнер с крышкой предназначенный для хранения и транспортировки различной продукции (Описание изобретения к патенту 2 143 989, МПК 65 1/22, публ. 10.01.2000 г.). Известное решение относится к пластмассовому контейнеру в основном прямоугольной формы, который включает в себя днище,вертикальные боковые стенки,присоединенные к днищу и имеющие в основном одинаковую толщину, и отогнутую наружную верхнюю кромку, на которой может быть неподвижно закреплена кромка крышки, которая закрывает контейнер. Такой контейнер известен во многих примерах осуществления изобретения и используется при закрытой крышке для хранения и транспортировки продукции всех видов. Как правило, стенки и днище контейнера довольно тонкие для уменьшения веса контейнера. Однако 2 недостатком этого является то, что устойчивость и прочность контейнера, особенно контейнера больших размеров, оставляют желать лучшего. Известна емкость со съемной крышкой(Свидетельство на полезную модель 26529,МПК 65 1/00, публ. 10.12.2002 г.). Емкость включает в себя взаимосвязанные между собой корпус и съемную крышку. Корпус емкости имеет форму прямоугольника (квадрата) в горизонтальном сечении со сторонами, отличающимися друг от друга по величине менее чем на 50 и высотой корпуса, превышающей усредненную сторону прямоугольника горизонтального сечения по величине не более чем в 2 раза. Корпус емкости выполнен с закругленными углами. На корпусе емкости выполнены формованные ребра жесткости. На гранях корпуса емкости выполнены формованные поверхности, придающие жесткость граням. Известна емкость со съемной крышкой(Свидетельство на полезную модель 80682,МПК 65 1/00, публ. 20.02.2009 г.). Емкость со съемной крышкой, изготовленные из пластмассы, с многоугольной формой корпуса в горизонтальном сечении с широкой горловиной является удобной транспортной тарой. Такая тара имеет ряд преимуществ, таких как - более легкая по весу по сравнению с металлическими - более полно заполняет пространство в транспорте и на складе,т.е. экономически более выгодна. Корпус емкости от 10 до 100 литров, изготовленный экструзионновыдувным методом,выполнен в виде многоугольника в горизонтальном сечении(шестигранника квадрата), с высотой корпуса,превышающей усредненный габаритный размер горизонтального сечения не более чем в 3 раза, с горловиной, диаметром отверстия равной по величине от 0,7 до 1 от меньшего габаритного размера корпуса в горизонтальном сечении. Задачей,стоящей перед предлагаемым техническим решением,является создание пластиковой емкости, которая расширяет арсенал средств, используемых в настоящее время для хранения и транспортировки жидких и/или твердых сыпучих материалов. Поставленная задача решается за счет того, что пластиковая емкость содержит полый корпус в виде прямоугольного параллелепипеда, с четырьмя стенками, верхней частью с горловиной и плоской донной частью. Корпус выполнен в виде цельнолитой конструкции с вертикальными скругленными ребрами, соединяющими боковые и торцевые его стенки, и с горизонтальными скругленными ребрами, соединяющими боковые и торцевые его стенки, и верхнюю и донную его части. Корпус снабжен, по крайней мере, одним ребром жесткости в виде углубления,опоясывающего корпус. Ребра жесткости, в виде углублений, опоясывающих корпус, размещены по поверхности корпуса равномерно и симметрично. Ребра жесткости в виде углублений, опоясывающих корпус, выполнены, например, прямоугольного,и/или конического, и/или углового, и/или круглого профиля. Внутренняя поверхность полого корпуса выполнена с обеспечением возможности плавного перехода между стенками корпуса, верхней и донной частями корпуса. Четыре верхних угловых области между стенками корпуса и верхней частью корпуса, четыре нижних угловых области между стенками корпуса и донной частью корпуса выполнены в форме шаровых сегментов. Полый корпус выполнен из полиэтилена методом ротационного формования. Полый корпус выполнен из первичного пищевого экологически чистого полиэтилена. Полый корпус выполнен с обеспечением возможности снижения светопроницаемости стенок из полиэтилена,окрашенного в массе в синий цвет. Полый корпус выполнен обьемом от 500 до 1000 литров. По крайней мере, на одной из наружных поверхностей торцевых стенок выполнены углубления для обеспечения возможности подвода и отвода содержимого емкости, а горловина верхней части корпуса выполнена резьбовой. Предлагаемое техническое решение поясняется чертежами, на которых изображены фиг.1 - пластиковая емкость с объемом от 500 до 1000 литров, вид в аксонометрии фиг.2 - пластиковая емкость с объемом от 500 до 1000 литров, вид сверху фиг.3 - пластиковая емкость с объемом от 500 до 1000 литров, вид спереди фиг.4 - пластиковая емкость с объемом от 500 до 1000 литров, вид сбоку Ниже приведено описание пластиковой емкости со ссылкой на графические приложения, что,однако, не ограничивает притязаний данного технического решения и специалисты в данной области техники могут предложить другие варианты осуществления. Приведенное ниже полное описание относится к пластиковой емкости с объемом от 500 до 1000 литров. Пластиковая емкость содержит полый корпус 1 в виде прямоугольного параллелепипеда, с четырьмя стенками 2, 3, 4, и 5, верхней частью 6 с горловиной 7 с резьбой 8 и плоской донной частью 9. Корпус 1 выполнен в виде цельнолитой бесшовной конструкции с вертикальными скругленными ребрами 10, 11, 12 и 13 (последнее не показано),соединяющими боковые 2, 4 и торцевые его стенки 3, 5 и с горизонтальными скругленными ребрами 14,15, 16, 17(два последних не показаны), 18, 19, 20 и 21, соединяющими боковые 2, 4 и торцевые его стенки 3, 5 с верхней 6 и донной 9 его частями. Корпус 1 снабжен, по крайней мере, одним ребром жесткости 22 в виде углубления, опоясывающего корпус 1. При необходимости корпус 1 может быть снабжен несколькими аналогичными ребрами жесткости 22. Ребра жесткости, в виде углублений,опоясывающих корпус, размещены по поверхности корпуса равномерно и симметрично. Ребра жесткости 22 в виде углублений, опоясывающих корпус, выполнены, например, прямоугольного,и/или конического, и/или углового, и/или круглого профиля. По крайней мере, на одной из торцевых стенок 3 или 5 выполнены углубления 23, 24 с 3 установочными площадками для обеспечения возможности подвода и отвода содержимого емкости. Для этих целей можно использовать механические разборные фитинги. Внутренняя поверхность полого корпуса 1 выполнена с обеспечением возможности плавного перехода между стенками корпуса верхней и донной частями корпуса и однородной толщины по всему корпусу, без швов и внутренних напряжений. Четыре нижних угловых области 25, 26, 27 и 28(последнее не показано) между стенками корпуса 1 и донной частью 9 корпуса, четыре верхних угловых области 29, 30, 31, и 32 между стенками корпуса 2,3, 4 и 5 и верхней частью 6 корпуса выполнены в форме шаровых сегментов. Полый корпус 1 выполнен из полиэтилена методом ротационного формования. В качестве полиэтилена при изготовлении корпуса быль использован первичный пищевой экологически чистый полиэтилен. Полый корпус может быть выполнен с обеспечением возможности снижения светопроницаемости стенок из полиэтилена окрашенного в массе в синий цвет. Полый корпус мкости может быть выполнен с объемом от 500 до 1000 литров. Емкости комплектуются винтовыми инспекционными крышками. Инспекционные крышки существуют двух модификаций - со встроенным дыхательным клапаном и без него. Дыхательный клапан выравнивает давление,чтобы при сливе не создавалось разряжение, а при наполнении не создавалось избыточное давление. При длительном хранении воды клапан необходим для вентиляции. Емкости прямоугольной формы удобны для транспортировки и монтажа благодаря размерам,соответствующим стандартным дверным промам. Дизайн мкостей позволяет проносить их через дверные промы внутри помещений, что идеально подходит для современных систем водоподготовки в индивидуальных домах и коттеджах, а также для эксплуатации в условиях пищевого производства, а также в личном хозяйстве. Размер горловины позволяет производить обслуживание внутри мкости. В верхней и нижней части мкостей расположены площадки для установки разборных фитингов. При помощи разборного фитинга к мкости возможно подключить дополнительные устройства(устройство автоматического наполнения и слива). Предлагаемый вид емкостей предпочтительнее других, например аналогичной продукции из металла, так как полиэтилен, по своим потребительским свойствам имеет повышенную устойчивость к эрозии и не подвержен процессам коррозии. Жесткость мкостей обеспечивается за счет особой формы исполнения и толщины стенок. Используемая технология позволяет изготавливать емкости однородной толщины по всему изделию,без швов и без внутренних напряжений. Это значительно повышает их надежность, прочность и долговечность. Емкости имеют обширный диапазон применения от сельского хозяйства до промышленного применения. Крупные пластиковые емкости для воды, в том числе для пищевых жидкостей, используются на производствах. Их можно использовать на пивных заводах, молочных заводах, на заводах, производящих газированную воду и т.д. Емкости идеально подходят для хранения воды и пищевых продуктов, устойчивы к ультрафиолетовому воздействию и не изменяют физических, химических и вкусовых свойств хранящихся жидкостей. мкости изготовлены из материалов высокого качества, которые не повлияют на вкусовые качества содержимого. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Пластиковая емкость, содержащая полый корпус в виде прямоугольного параллелепипеда, с четырьмя стенками, верхней частью с горловиной и плоской донной частью, отличающаяся тем, что корпус выполнен в виде цельнолитой конструкции с вертикальными скругленными ребрами,соединяющими боковые и торцевые его стенки, и с горизонтальными скругленными ребрами,соединяющими боковые и торцевые его стенки, и верхнюю и донную его части, при этом корпус снабжен, по крайней мере, одним ребром жесткости в виде углубления, опоясывающего корпус, по крайней мере, на одной из наружных поверхностей торцевых стенок выполнены углубления для обеспечения возможности подвода и отвода содержимого емкости, а горловина верхней части корпуса выполнена резьбовой. 2. Пластиковая емкость по п. 1, отличающаяся тем, что ребра жесткости, в виде углублений,опоясывающих корпус, размещены по поверхности корпуса равномерно и симметрично. 3. Пластиковая емкость по п. 1, отличающаяся тем, что ребра жесткости, в виде углублений,опоясывающих корпус, выполнены, например,прямоугольного, и/или конического, и/или углового, и/или круглого профиля. 4. Пластиковая емкость по п. 1, отличающаяся тем, что внутренняя поверхность полого корпуса выполнена с обеспечением возможности плавного перехода между стенками корпуса, верхней и донной частями корпуса. 5. Пластиковая емкость по п. 1, отличающаяся тем, что четыре верхних угловых области между стенками корпуса и верхней частью корпуса, четыре нижних угловых области между стенками корпуса и донной частью корпуса выполнены в форме шаровых сегментов. 6. Пластиковая емкость по п. 1, отличающаяся тем, что ее полый корпус выполнен из полиэтилена методом ротационного формования. 7. Пластиковая емкость по п. 7, отличающаяся тем, что ее полый корпус выполнен из первичного пищевого экологически чистого полиэтилена. 8. Пластиковая емкость по п. 8, отличающаяся тем, что ее полый корпус выполнен с обеспечением возможности снижения светопроницаемости стенок из полиэтилена, окрашенного в массе в синий цвет. 9. Пластиковая емкость по п. 1, отличающаяся тем, что ее полый корпус выполнен объемом от 500
