Монетный механизм

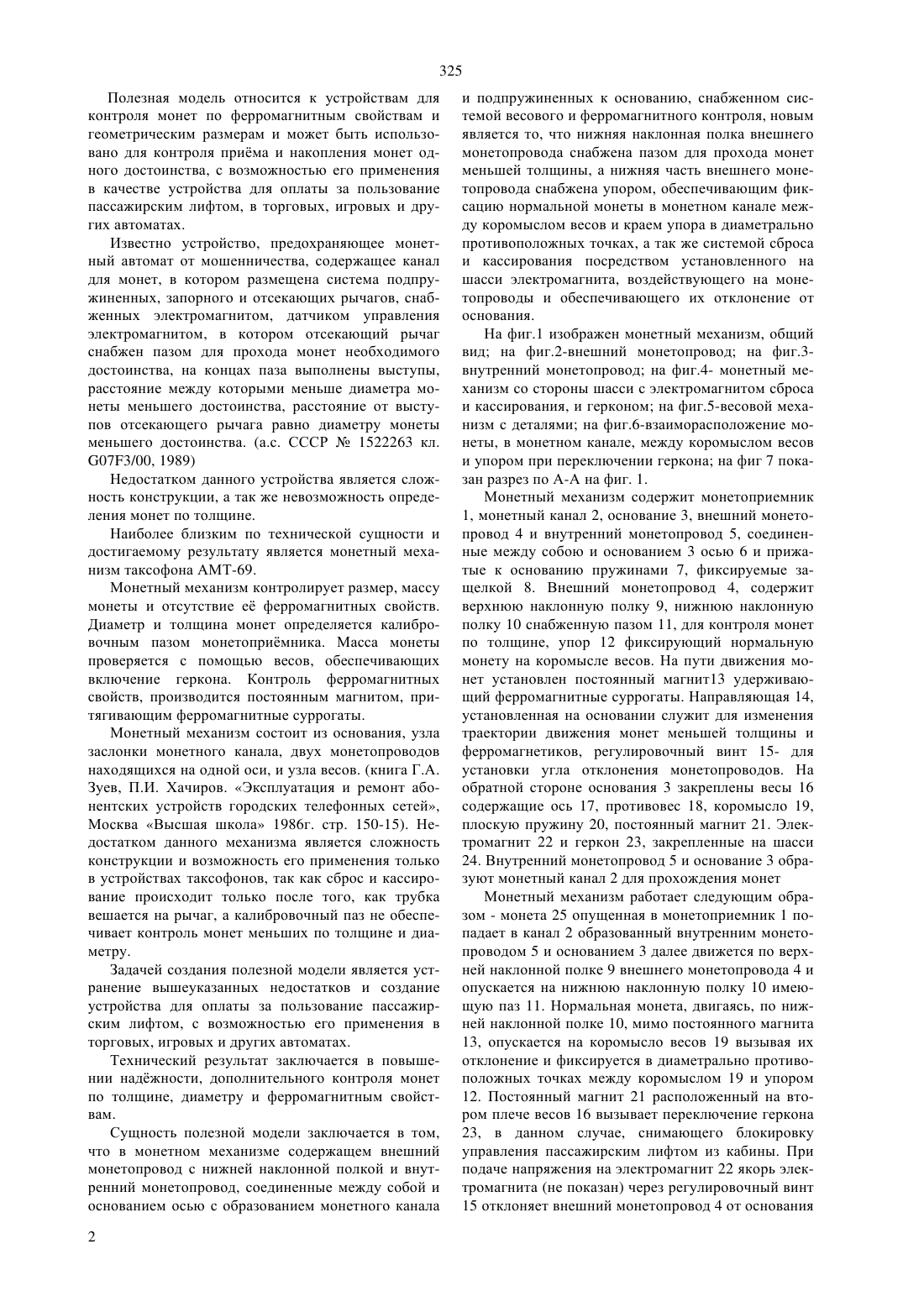

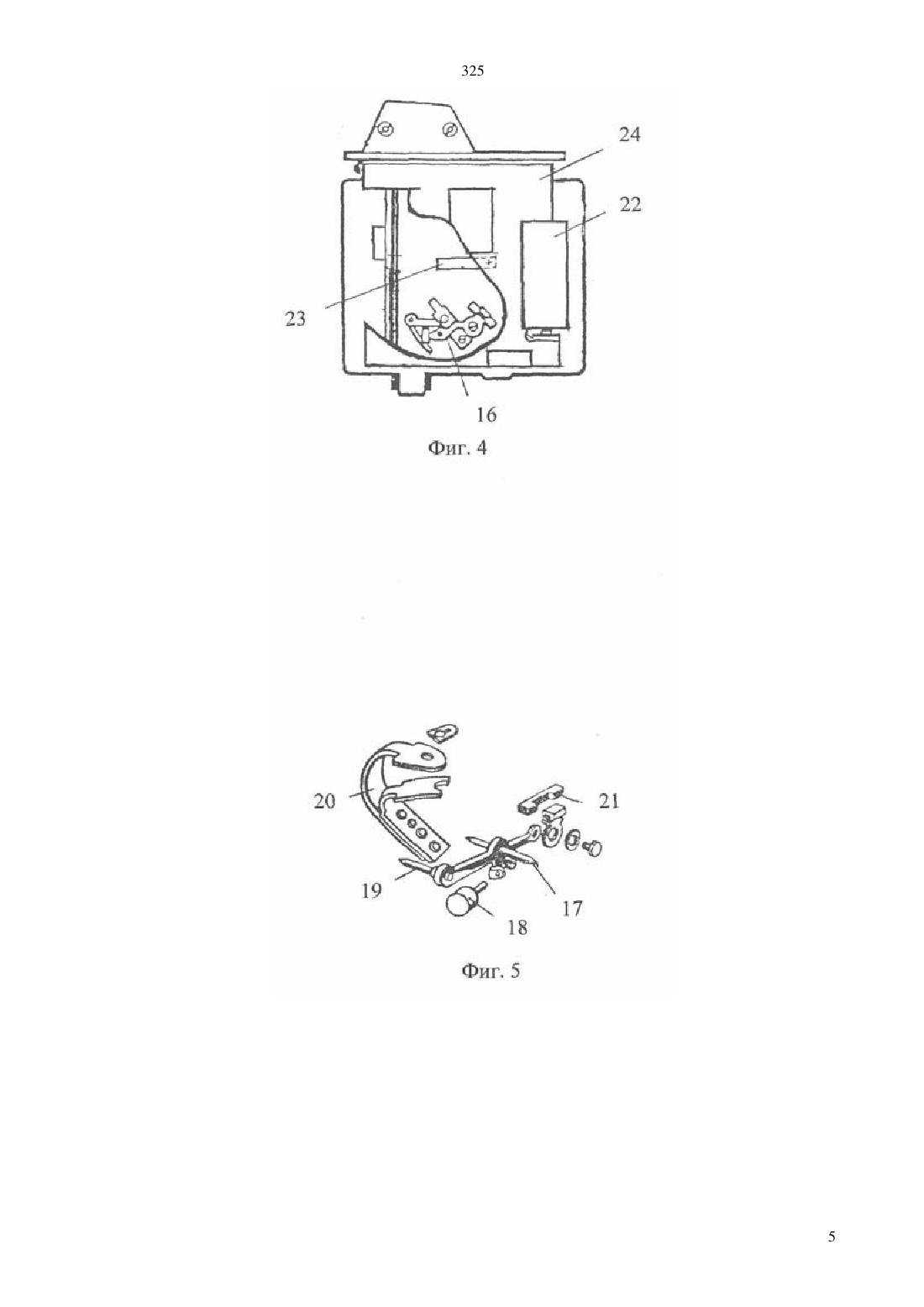

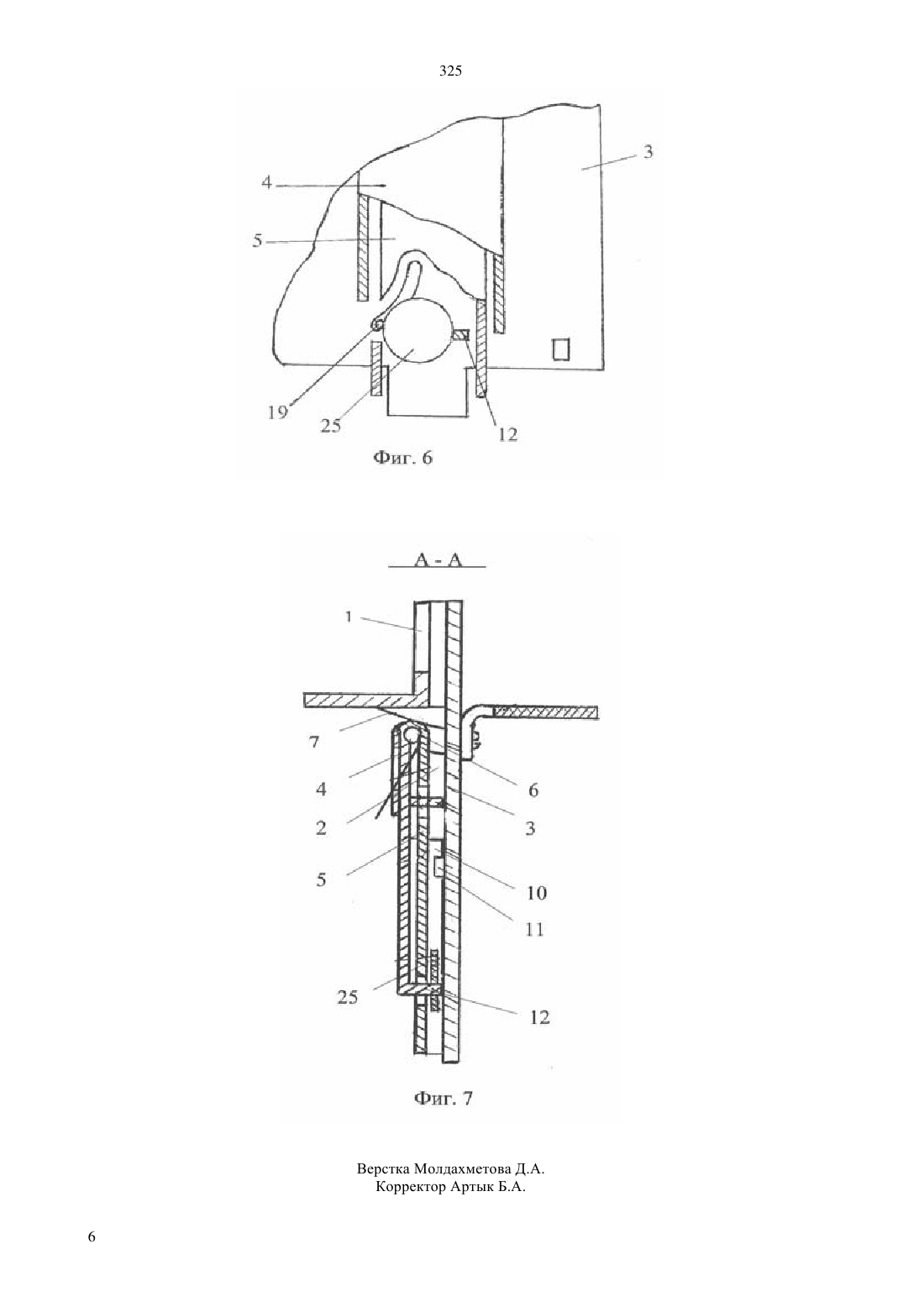

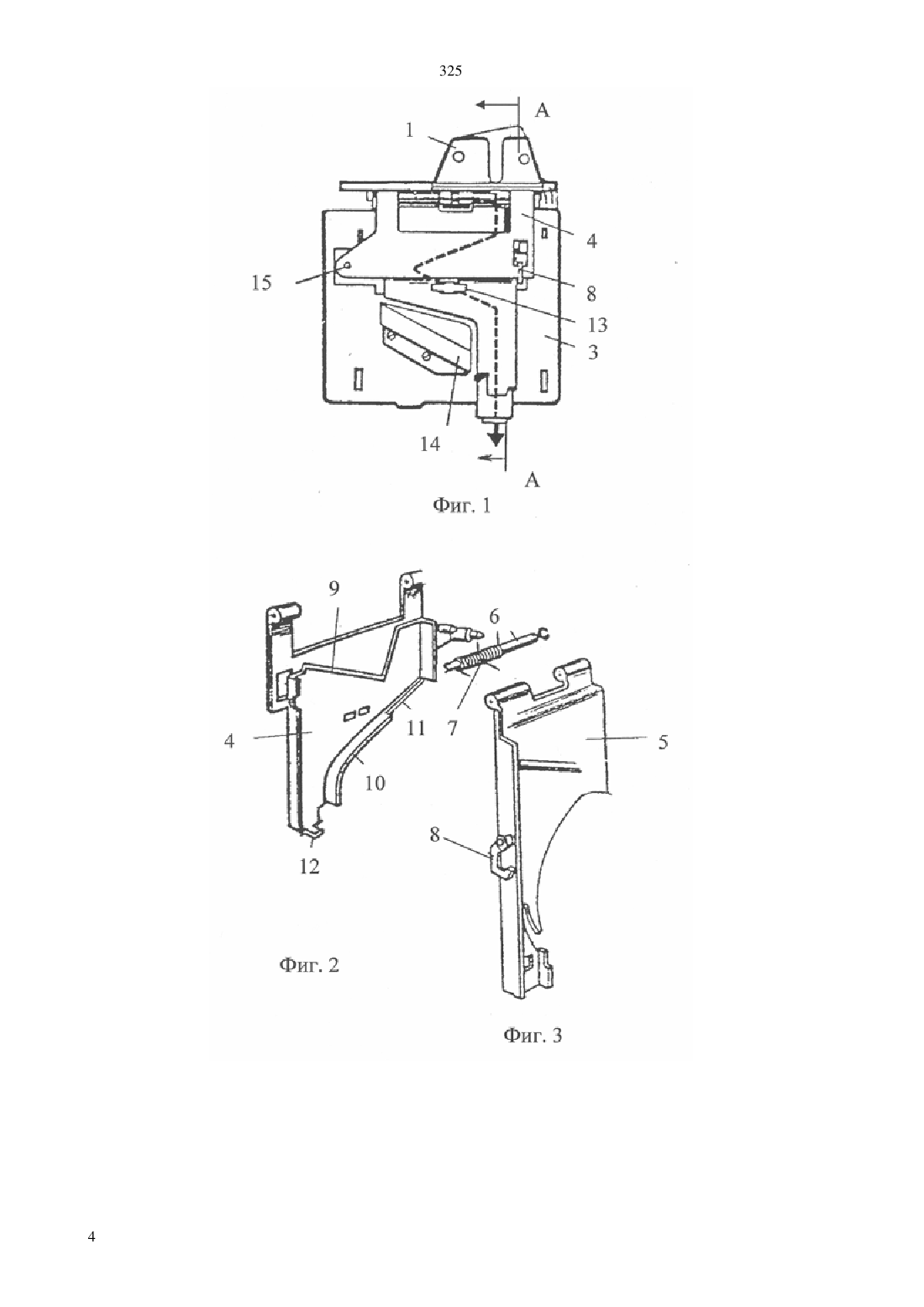

(51) 07 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Сущность полезной модели заключается в том,что в монетном механизме содержащем внешний монетопровод с нижней наклонной полкой и внутренний монетопровод, соединенные между собой и основанием осью с образованием монетного канала и подпружиненных к основанию, снабженном системой весового и ферромагнитного контроля, новым является то, что нижняя наклонная полка внешнего монетопровода снабжена пазом для прохода монет меньшей толщины, а нижняя часть внешнего монетопровода снабжена упором обеспечивающим фиксацию нормальной монеты в монетном канале между коромыслом весов и краем упора в диаметрально противоположных точках, а так же системой сброса и кассирования посредством установленного на шасси электромагнита, воздействующего на монетопроводы и обеспечивающего их отклонение от основания.(57) Полезная модель относится к устройствам для контроля монет по ферромагнитным свойствам и геометрическим размерам и может быть использована для контроля прима и накопления монет одного достоинства, с возможностью его применение в качестве устройства для оплаты за пользование пассажирским лифтом, а так же в торговых, игровых и других автоматах. Технический результат заключается в повышении наджности, дополнительного контроля монет по толщине диаметру и ферромагнитным свойствам. 325 Полезная модель относится к устройствам для контроля монет по ферромагнитным свойствам и геометрическим размерам и может быть использовано для контроля прима и накопления монет одного достоинства, с возможностью его применения в качестве устройства для оплаты за пользование пассажирским лифтом, в торговых, игровых и других автоматах. Известно устройство, предохраняющее монетный автомат от мошенничества, содержащее канал для монет, в котором размещена система подпружиненных, запорного и отсекающих рычагов, снабженных электромагнитом, датчиком управления электромагнитом, в котором отсекающий рычаг снабжен пазом для прохода монет необходимого достоинства, на концах паза выполнены выступы,расстояние между которыми меньше диаметра монеты меньшего достоинства, расстояние от выступов отсекающего рычага равно диаметру монеты меньшего достоинства. (а.с. СССР 1522263 кл. 073/00, 1989) Недостатком данного устройства является сложность конструкции, а так же невозможность определения монет по толщине. Наиболее близким по технической сущности и достигаемому результату является монетный механизм таксофона АМТ-69. Монетный механизм контролирует размер, массу монеты и отсутствие е ферромагнитных свойств. Диаметр и толщина монет определяется калибровочным пазом монетопримника. Масса монеты проверяется с помощью весов, обеспечивающих включение геркона. Контроль ферромагнитных свойств, производится постоянным магнитом, притягивающим ферромагнитные суррогаты. Монетный механизм состоит из основания, узла заслонки монетного канала, двух монетопроводов находящихся на одной оси, и узла весов. (книга Г.А. Зуев, П.И. Хачиров. Эксплуатация и ремонт абонентских устройств городских телефонных сетей,Москва Высшая школа 1986 г. стр. 150-15). Недостатком данного механизма является сложность конструкции и возможность его применения только в устройствах таксофонов, так как сброс и кассирование происходит только после того, как трубка вешается на рычаг, а калибровочный паз не обеспечивает контроль монет меньших по толщине и диаметру. Задачей создания полезной модели является устранение вышеуказанных недостатков и создание устройства для оплаты за пользование пассажирским лифтом, с возможностью его применения в торговых, игровых и других автоматах. Технический результат заключается в повышении наджности, дополнительного контроля монет по толщине, диаметру и ферромагнитным свойствам. Сущность полезной модели заключается в том,что в монетном механизме содержащем внешний монетопровод с нижней наклонной полкой и внутренний монетопровод, соединенные между собой и основанием осью с образованием монетного канала 2 и подпружиненных к основанию, снабженном системой весового и ферромагнитного контроля, новым является то, что нижняя наклонная полка внешнего монетопровода снабжена пазом для прохода монет меньшей толщины, а нижняя часть внешнего монетопровода снабжена упором, обеспечивающим фиксацию нормальной монеты в монетном канале между коромыслом весов и краем упора в диаметрально противоположных точках, а так же системой сброса и кассирования посредством установленного на шасси электромагнита, воздействующего на монетопроводы и обеспечивающего их отклонение от основания. На фиг.1 изображен монетный механизм, общий вид на фиг.2-внешний монетопровод на фиг.3 внутренний монетопровод на фиг.4- монетный механизм со стороны шасси с электромагнитом сброса и кассирования, и герконом на фиг.5-весовой механизм с деталями на фиг.6-взаиморасположение монеты, в монетном канале, между коромыслом весов и упором при переключении геркона на фиг 7 показан разрез по А-А на фиг. 1. Монетный механизм содержит монетоприемник 1, монетный канал 2, основание 3, внешний монетопровод 4 и внутренний монетопровод 5, соединенные между собою и основанием 3 осью 6 и прижатые к основанию пружинами 7, фиксируемые защелкой 8. Внешний монетопровод 4, содержит верхнюю наклонную полку 9, нижнюю наклонную полку 10 снабженную пазом 11, для контроля монет по толщине, упор 12 фиксирующий нормальную монету на коромысле весов. На пути движения монет установлен постоянный магнит 13 удерживающий ферромагнитные суррогаты. Направляющая 14,установленная на основании служит для изменения траектории движения монет меньшей толщины и ферромагнетиков, регулировочный винт 15- для установки угла отклонения монетопроводов. На обратной стороне основания 3 закреплены весы 16 содержащие ось 17, противовес 18, коромысло 19,плоскую пружину 20, постоянный магнит 21. Электромагнит 22 и геркон 23, закрепленные на шасси 24. Внутренний монетопровод 5 и основание 3 образуют монетный канал 2 для прохождения монет Монетный механизм работает следующим образом - монета 25 опущенная в монетоприемник 1 попадает в канал 2 образованный внутренним монетопроводом 5 и основанием 3 далее движется по верхней наклонной полке 9 внешнего монетопровода 4 и опускается на нижнюю наклонную полку 10 имеющую паз 11. Нормальная монета, двигаясь, по нижней наклонной полке 10, мимо постоянного магнита 13, опускается на коромысло весов 19 вызывая их отклонение и фиксируется в диаметрально противоположных точках между коромыслом 19 и упором 12. Постоянный магнит 21 расположенный на втором плече весов 16 вызывает переключение геркона 23, в данном случае, снимающего блокировку управления пассажирским лифтом из кабины. При подаче напряжения на электромагнит 22 якорь электромагнита (не показан) через регулировочный винт 15 отклоняет внешний монетопровод 4 от основания 325 3 поворачивая вокруг оси 6, внутренний монетопровод 5, соединенный с внешним монетопроводом 4,посредством защелки 8 также отклоняется, но на меньший угол при этом монета 25 снимается с упора 12 и кассируется. Весы 16 возвращаются в исходное состояние, геркон 23 переключается в результате прекращения воздействия магнита 21. Так же кассируются и ферромагнитные суррогаты, поскольку ослабевает поле постоянного магнита 13 вследствие увеличения зазора между монетопроводами. При снятии напряжения с электромагнита 22 монетопроводы 4 и 5 возвращаются в исходное положение под действием пружин 7. Если в монетоприемник опущена монета меньшего диаметра например 1 или 2 тенге, она проходит тем же путем,вызывая частичное отклонение весов 16. Так как расстояние между коромыслом 19 и упором 12 больше диаметра монеты она проваливается в кассу не вызывая переключение геркона 23. Если в монетоприемник опущена монета например 1,2,10 коп. банка СССР или 10 коп банка России, при падении на нижнюю наклонную полку 10 она проходит в паз 11 т.к. их толщина меньше монет Банка Казахстана,монета попадает в направляющую 14 и фиксируется с внешней стороны монетопровода 4, при срабатывании электромагнита 22 кассируется не касаясь коромысла весов 19. Использование предлагаемого монетного механизма позволило обеспечить наджную защиту от использования суррогатных монет и посторонних предметов. Два опытных образца монетного механизма были изготовлены и установлены в кабинах лифтов многоэтажных жилых зданий г.Караганды. Испытания показали работоспособность и наджность данных механизмов и обеспечило фактическую оплату за пользование пассажирским лифтом. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Монетный механизм, содержащий основание,внешний монетопровод с нижней наклонной полкой и внутренний монетопровод, шарнирно соединенные между собой и основанием осью, прижатые к основанию пружинами, снабженный системой весового и ферромагнитного контроля, отличающийся тем, что нижняя наклонная полка внешнего монетопровода снабжена пазом для прохода монет меньшей толщины, а нижняя часть внешнего монетопровода снабжена упором, обеспечивающим фиксацию нормальной монеты в монетном канале в диаметрально противоположных точках между коромыслом весов и краем упора и снабженный системой сброса и кассирования посредством установленного на шасси электромагнита, обеспечивающего отклонение монетопроводов.
