Сборный стеллаж с дополнительной пятой

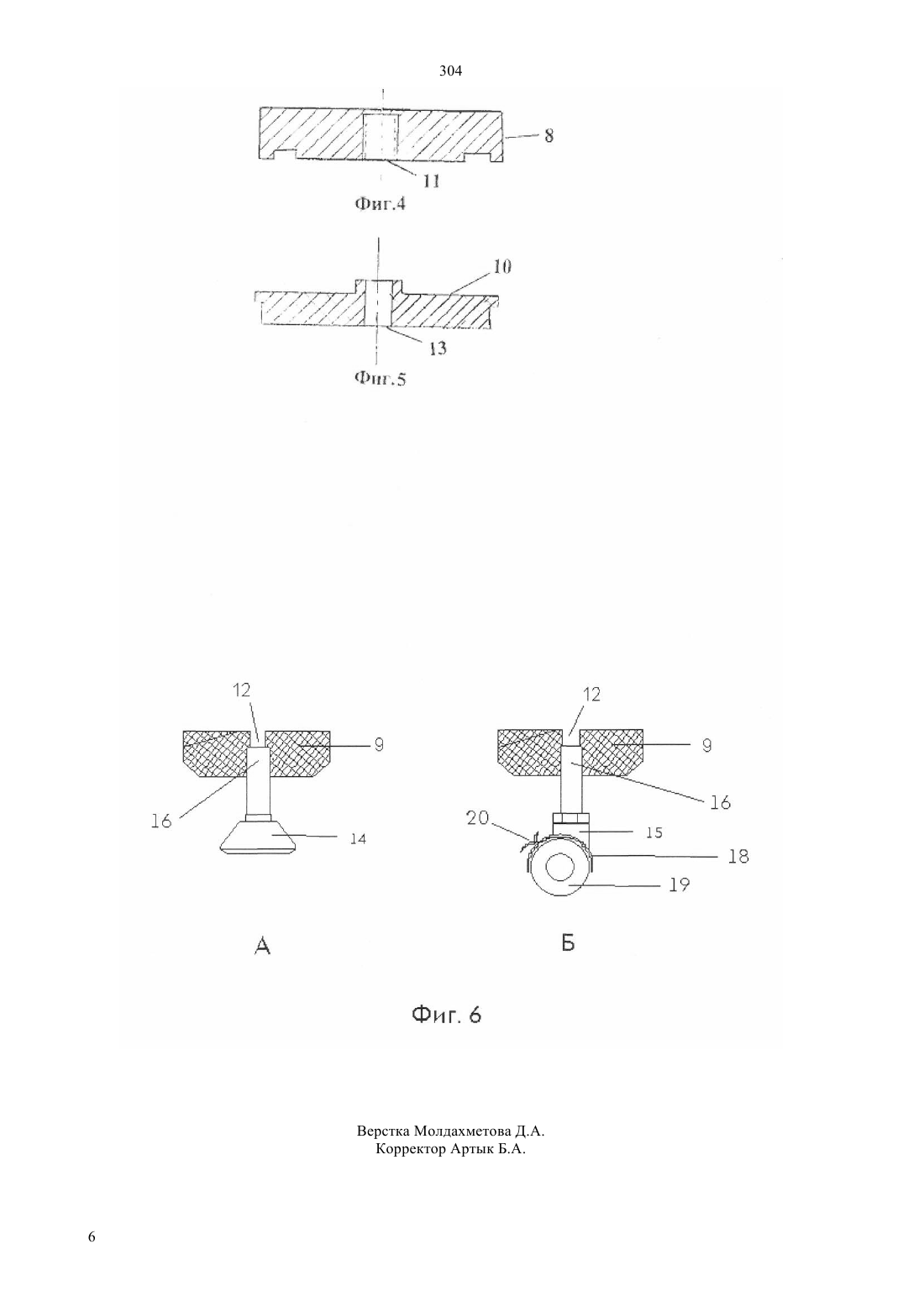

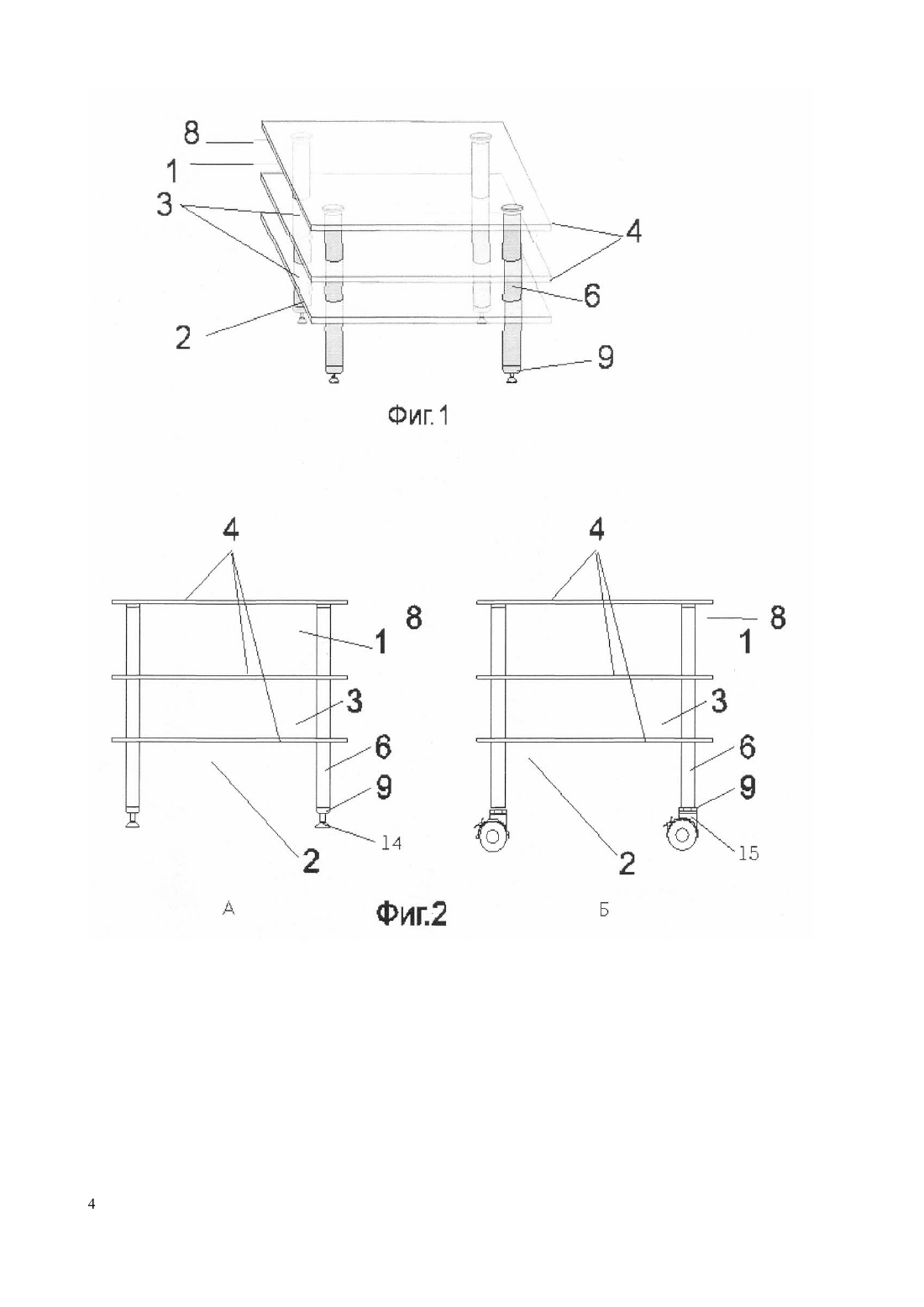

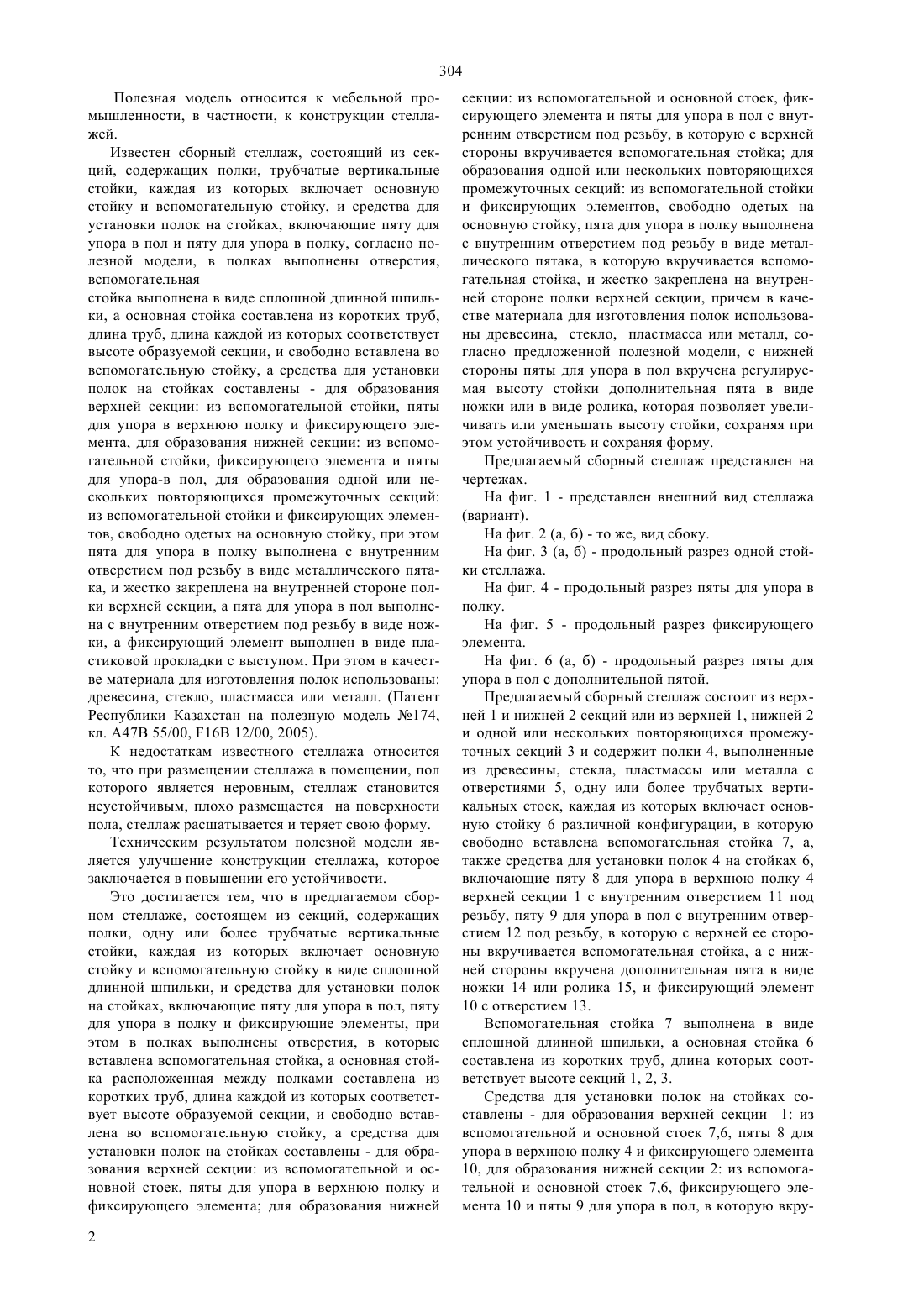

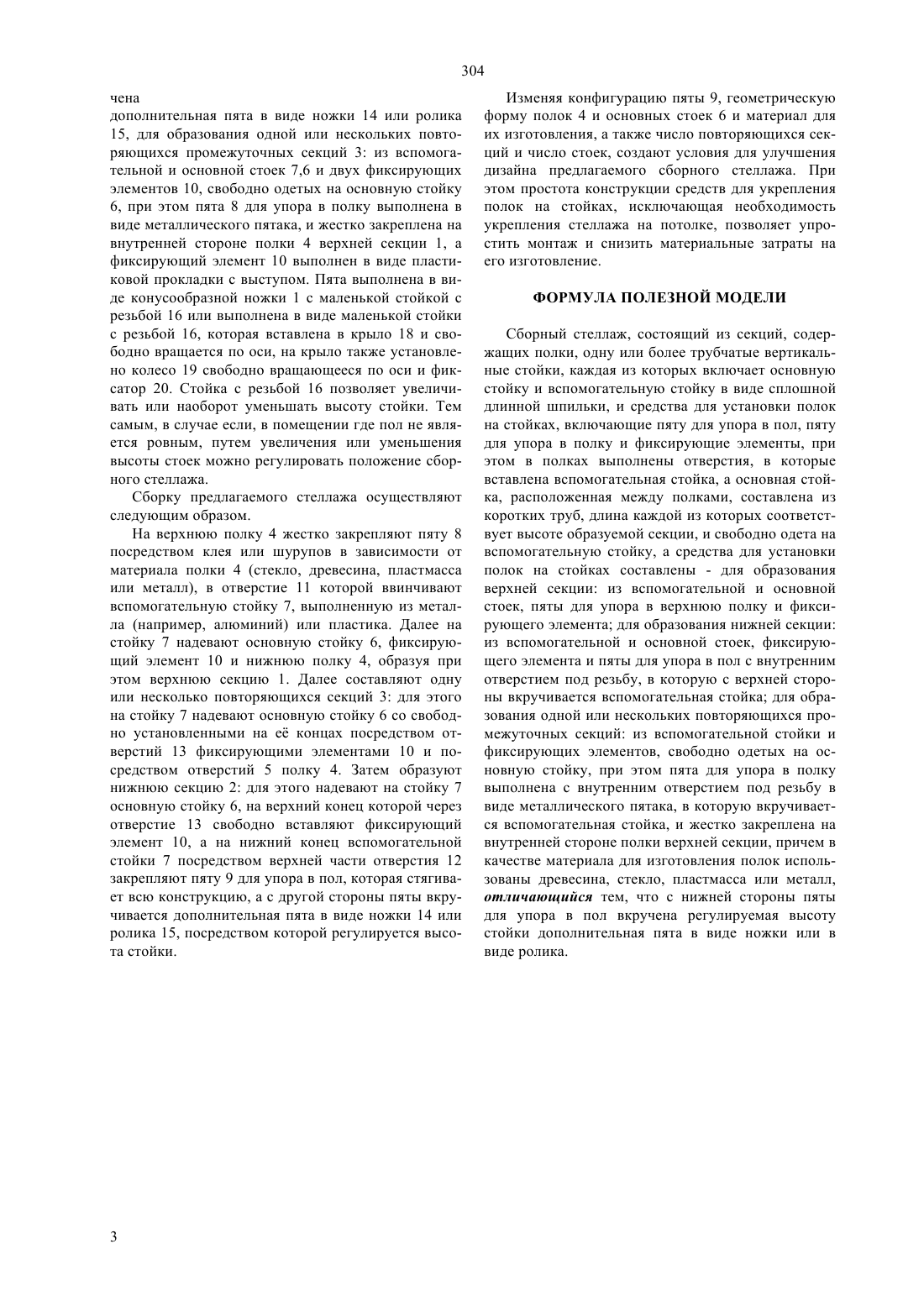

(51) 47 55/00 (2006.01) 16 12/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ коротких труб, длина каждой из которых соответствует высоте образуемой секции, и свободно вставлена во вспомогательную стойку в виде сплошной длинной шпильки, и средства для установки полок на стойках, включающие пяту для упора в пол, пяту для упора в полку и фиксирующие элементы, пята для упора в полку выполнена с внутренним отверстием под резьбу в виде металлического пятака, в которую вкручивается вспомогательная стойка, и жестко закреплена на внутренней стороне полки верхней секции, причем в качестве материала для изготовления полок использованы древесина, стекло, пластмасса или металл, согласно предложенной полезной модели , с нижней стороны пяты для упора в пол вкручена регулируемая высоту стойки дополнительная пята в виде ножки или в виде ролика.(56) Патент РК на полезную модель 174,кл.А 47 В 55/00, 16 12/00,2005(57) Полезная модель относится к мебельной промышленности, в частности, к конструкции стеллажей. Техническим результатом полезной модели является улучшение конструкции стеллажа, которое заключается в повышении его устойчивости. Это достигается тем, что в предлагаемом сборном стеллаже, состоящем из секций, содержащих полки,одну или более трубчатые вертикальные стойки,каждая из которых включает основную стойку из 304 Полезная модель относится к мебельной промышленности, в частности, к конструкции стеллажей. Известен сборный стеллаж, состоящий из секций, содержащих полки, трубчатые вертикальные стойки, каждая из которых включает основную стойку и вспомогательную стойку, и средства для установки полок на стойках, включающие пяту для упора в пол и пяту для упора в полку, согласно полезной модели, в полках выполнены отверстия,вспомогательная стойка выполнена в виде сплошной длинной шпильки, а основная стойка составлена из коротких труб,длина труб, длина каждой из которых соответствует высоте образуемой секции, и свободно вставлена во вспомогательную стойку, а средства для установки полок на стойках составлены - для образования верхней секции из вспомогательной стойки, пяты для упора в верхнюю полку и фиксирующего элемента, для образования нижней секции из вспомогательной стойки, фиксирующего элемента и пяты для упора-в пол, для образования одной или нескольких повторяющихся промежуточных секций из вспомогательной стойки и фиксирующих элементов, свободно одетых на основную стойку, при этом пята для упора в полку выполнена с внутренним отверстием под резьбу в виде металлического пятака, и жестко закреплена на внутренней стороне полки верхней секции, а пята для упора в пол выполнена с внутренним отверстием под резьбу в виде ножки, а фиксирующий элемент выполнен в виде пластиковой прокладки с выступом. При этом в качестве материала для изготовления полок использованы древесина, стекло, пластмасса или металл. (Патент Республики Казахстан на полезную модель 174,кл. А 47 В 55/00, 16 12/00, 2005). К недостаткам известного стеллажа относится то, что при размещении стеллажа в помещении, пол которого является неровным, стеллаж становится неустойчивым, плохо размещается на поверхности пола, стеллаж расшатывается и теряет свою форму. Техническим результатом полезной модели является улучшение конструкции стеллажа, которое заключается в повышении его устойчивости. Это достигается тем, что в предлагаемом сборном стеллаже, состоящем из секций, содержащих полки, одну или более трубчатые вертикальные стойки, каждая из которых включает основную стойку и вспомогательную стойку в виде сплошной длинной шпильки, и средства для установки полок на стойках, включающие пяту для упора в пол, пяту для упора в полку и фиксирующие элементы, при этом в полках выполнены отверстия, в которые вставлена вспомогательная стойка, а основная стойка расположенная между полками составлена из коротких труб, длина каждой из которых соответствует высоте образуемой секции, и свободно вставлена во вспомогательную стойку, а средства для установки полок на стойках составлены - для образования верхней секции из вспомогательной и основной стоек, пяты для упора в верхнюю полку и фиксирующего элемента для образования нижней 2 секции из вспомогательной и основной стоек, фиксирующего элемента и пяты для упора в пол с внутренним отверстием под резьбу, в которую с верхней стороны вкручивается вспомогательная стойка для образования одной или нескольких повторяющихся промежуточных секций из вспомогательной стойки и фиксирующих элементов, свободно одетых на основную стойку, пята для упора в полку выполнена с внутренним отверстием под резьбу в виде металлического пятака, в которую вкручивается вспомогательная стойка, и жестко закреплена на внутренней стороне полки верхней секции, причем в качестве материала для изготовления полок использованы древесина, стекло, пластмасса или металл, согласно предложенной полезной модели, с нижней стороны пяты для упора в пол вкручена регулируемая высоту стойки дополнительная пята в виде ножки или в виде ролика, которая позволяет увеличивать или уменьшать высоту стойки, сохраняя при этом устойчивость и сохраняя форму. Предлагаемый сборный стеллаж представлен на чертежах. На фиг. 1 - представлен внешний вид стеллажа(вариант). На фиг. 2 (а, б) - то же, вид сбоку. На фиг. 3 (а, б) - продольный разрез одной стойки стеллажа. На фиг. 4 - продольный разрез пяты для упора в полку. На фиг. 5 - продольный разрез фиксирующего элемента. На фиг. 6 (а, б) - продольный разрез пяты для упора в пол с дополнительной пятой. Предлагаемый сборный стеллаж состоит из верхней 1 и нижней 2 секций или из верхней 1, нижней 2 и одной или нескольких повторяющихся промежуточных секций 3 и содержит полки 4, выполненные из древесины, стекла, пластмассы или металла с отверстиями 5, одну или более трубчатых вертикальных стоек, каждая из которых включает основную стойку 6 различной конфигурации, в которую свободно вставлена вспомогательная стойка 7, а,также средства для установки полок 4 на стойках 6,включающие пяту 8 для упора в верхнюю полку 4 верхней секции 1 с внутренним отверстием 11 под резьбу, пяту 9 для упора в пол с внутренним отверстием 12 под резьбу, в которую с верхней ее стороны вкручивается вспомогательная стойка, а с нижней стороны вкручена дополнительная пята в виде ножки 14 или ролика 15, и фиксирующий элемент 10 с отверстием 13. Вспомогательная стойка 7 выполнена в виде сплошной длинной шпильки, а основная стойка 6 составлена из коротких труб, длина которых соответствует высоте секций 1, 2, 3. Средства для установки полок на стойках составлены - для образования верхней секции 1 из вспомогательной и основной стоек 7,6, пяты 8 для упора в верхнюю полку 4 и фиксирующего элемента 10, для образования нижней секции 2 из вспомогательной и основной стоек 7,6, фиксирующего элемента 10 и пяты 9 для упора в пол, в которую вкру 304 чена дополнительная пята в виде ножки 14 или ролика 15, для образования одной или нескольких повторяющихся промежуточных секций 3 из вспомогательной и основной стоек 7,6 и двух фиксирующих элементов 10, свободно одетых на основную стойку 6, при этом пята 8 для упора в полку выполнена в виде металлического пятака, и жестко закреплена на внутренней стороне полки 4 верхней секции 1, а фиксирующий элемент 10 выполнен в виде пластиковой прокладки с выступом. Пята выполнена в виде конусообразной ножки 1 с маленькой стойкой с резьбой 16 или выполнена в виде маленькой стойки с резьбой 16, которая вставлена в крыло 18 и свободно вращается по оси, на крыло также установлено колесо 19 свободно вращающееся по оси и фиксатор 20. Стойка с резьбой 16 позволяет увеличивать или наоборот уменьшать высоту стойки. Тем самым, в случае если, в помещении где пол не является ровным, путем увеличения или уменьшения высоты стоек можно регулировать положение сборного стеллажа. Сборку предлагаемого стеллажа осуществляют следующим образом. На верхнюю полку 4 жестко закрепляют пяту 8 посредством клея или шурупов в зависимости от материала полки 4 (стекло, древесина, пластмасса или металл), в отверстие 11 которой ввинчивают вспомогательную стойку 7, выполненную из металла (например, алюминий) или пластика. Далее на стойку 7 надевают основную стойку 6, фиксирующий элемент 10 и нижнюю полку 4, образуя при этом верхнюю секцию 1. Далее составляют одну или несколько повторяющихся секций 3 для этого на стойку 7 надевают основную стойку 6 со свободно установленными на е концах посредством отверстий 13 фиксирующими элементами 10 и посредством отверстий 5 полку 4. Затем образуют нижнюю секцию 2 для этого надевают на стойку 7 основную стойку 6, на верхний конец которой через отверстие 13 свободно вставляют фиксирующий элемент 10, а на нижний конец вспомогательной стойки 7 посредством верхней части отверстия 12 закрепляют пяту 9 для упора в пол, которая стягивает всю конструкцию, а с другой стороны пяты вкручивается дополнительная пята в виде ножки 14 или ролика 15, посредством которой регулируется высота стойки. Изменяя конфигурацию пяты 9, геометрическую форму полок 4 и основных стоек 6 и материал для их изготовления, а также число повторяющихся секций и число стоек, создают условия для улучшения дизайна предлагаемого сборного стеллажа. При этом простота конструкции средств для укрепления полок на стойках, исключающая необходимость укрепления стеллажа на потолке, позволяет упростить монтаж и снизить материальные затраты на его изготовление. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Сборный стеллаж, состоящий из секций, содержащих полки, одну или более трубчатые вертикальные стойки, каждая из которых включает основную стойку и вспомогательную стойку в виде сплошной длинной шпильки, и средства для установки полок на стойках, включающие пяту для упора в пол, пяту для упора в полку и фиксирующие элементы, при этом в полках выполнены отверстия, в которые вставлена вспомогательная стойка, а основная стойка, расположенная между полками, составлена из коротких труб, длина каждой из которых соответствует высоте образуемой секции, и свободно одета на вспомогательную стойку, а средства для установки полок на стойках составлены - для образования верхней секции из вспомогательной и основной стоек, пяты для упора в верхнюю полку и фиксирующего элемента для образования нижней секции из вспомогательной и основной стоек, фиксирующего элемента и пяты для упора в пол с внутренним отверстием под резьбу, в которую с верхней стороны вкручивается вспомогательная стойка для образования одной или нескольких повторяющихся промежуточных секций из вспомогательной стойки и фиксирующих элементов, свободно одетых на основную стойку, при этом пята для упора в полку выполнена с внутренним отверстием под резьбу в виде металлического пятака, в которую вкручивается вспомогательная стойка, и жестко закреплена на внутренней стороне полки верхней секции, причем в качестве материала для изготовления полок использованы древесина, стекло, пластмасса или металл,отличающийся тем, что с нижней стороны пяты для упора в пол вкручена регулируемая высоту стойки дополнительная пята в виде ножки или в виде ролика.
