Универсальная выкройка для раскроя одежды “Бериккалий”

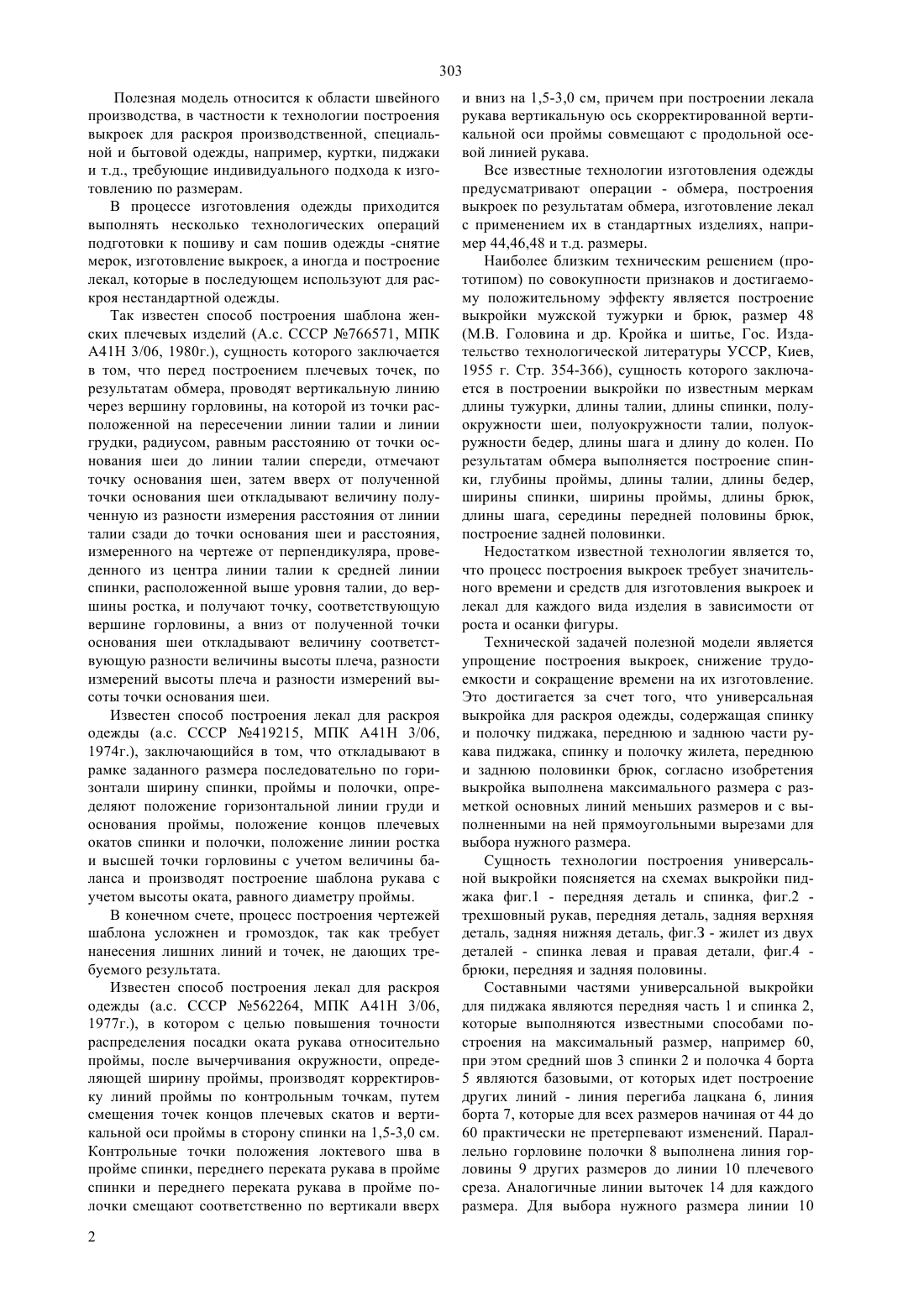

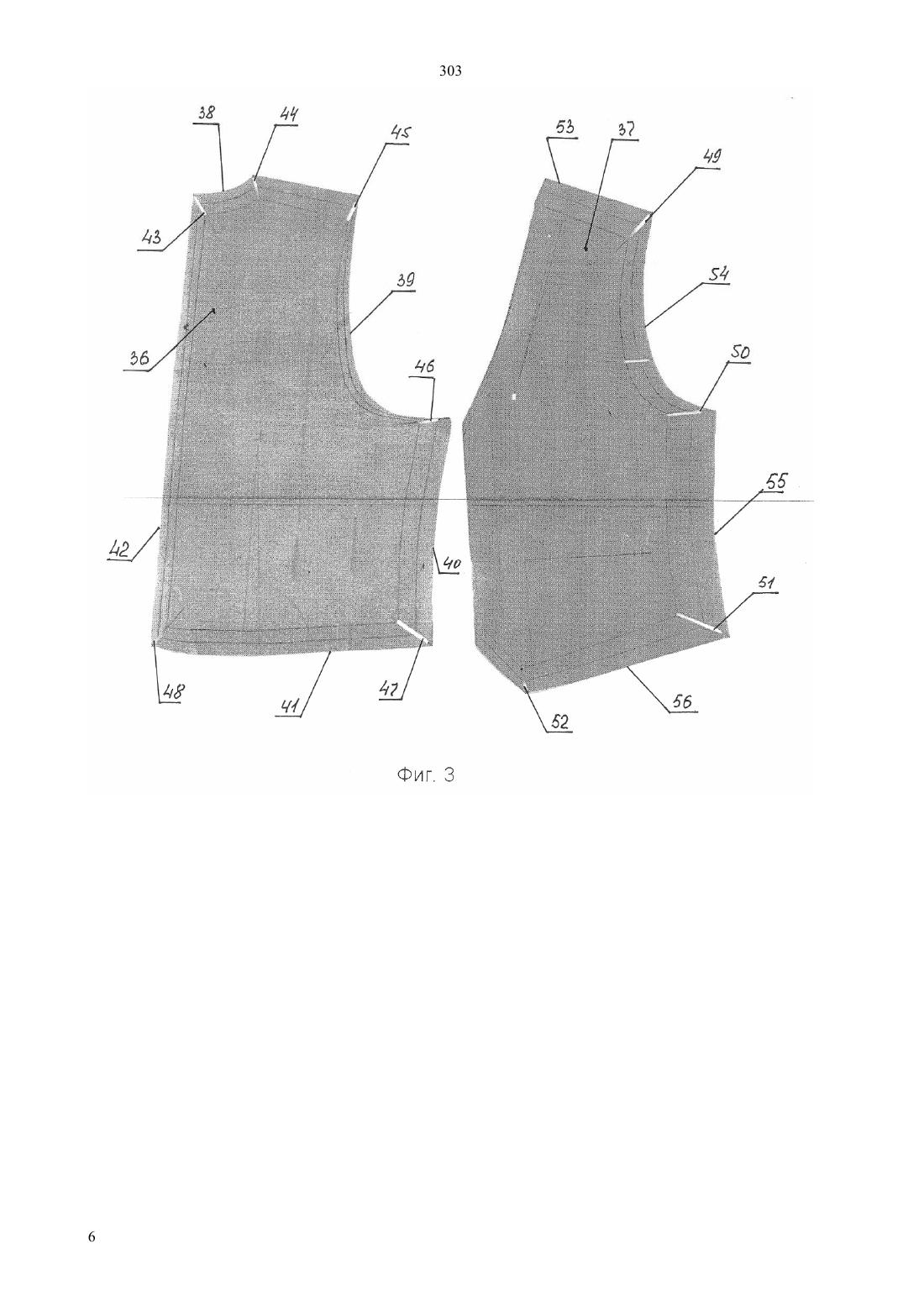

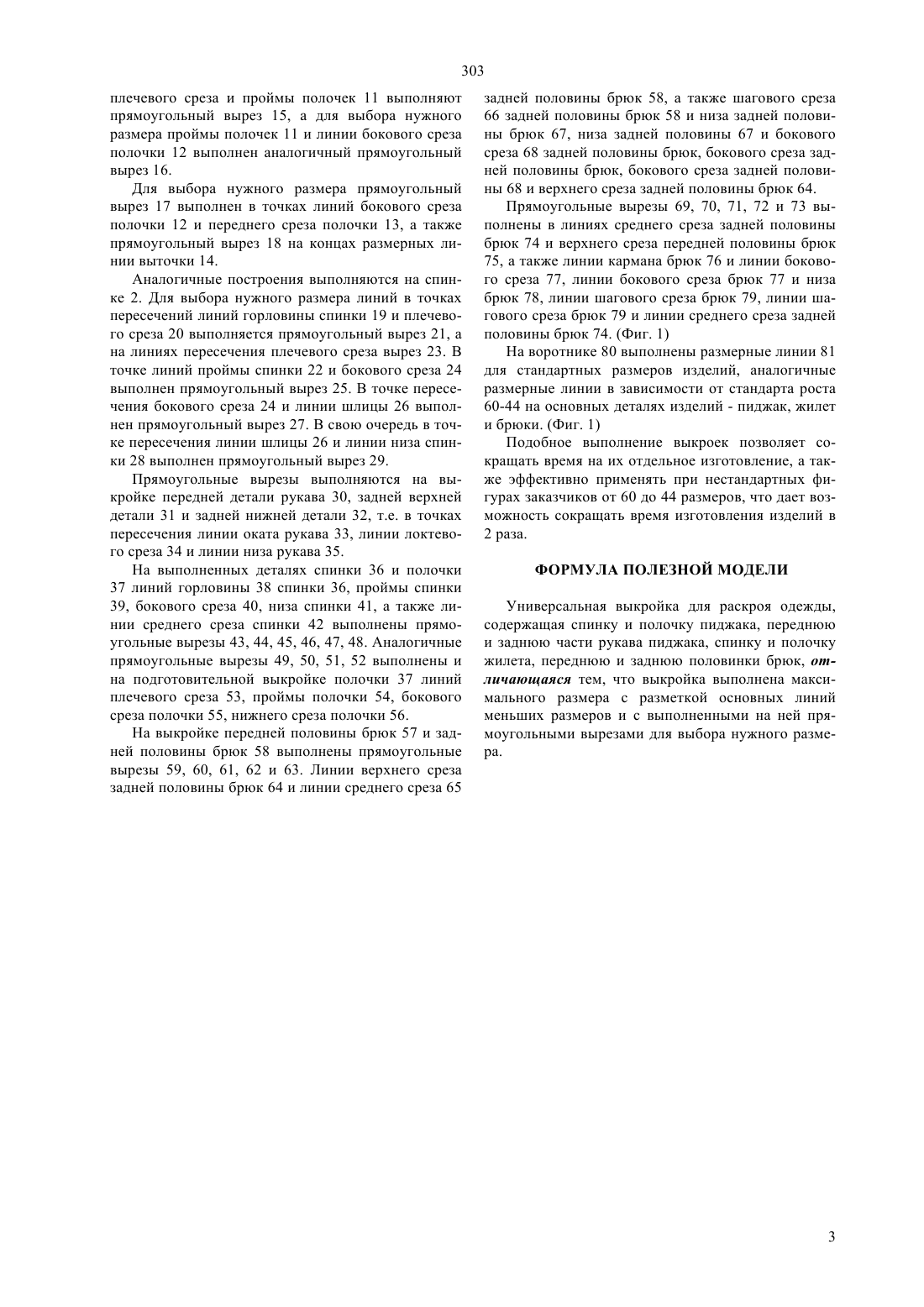

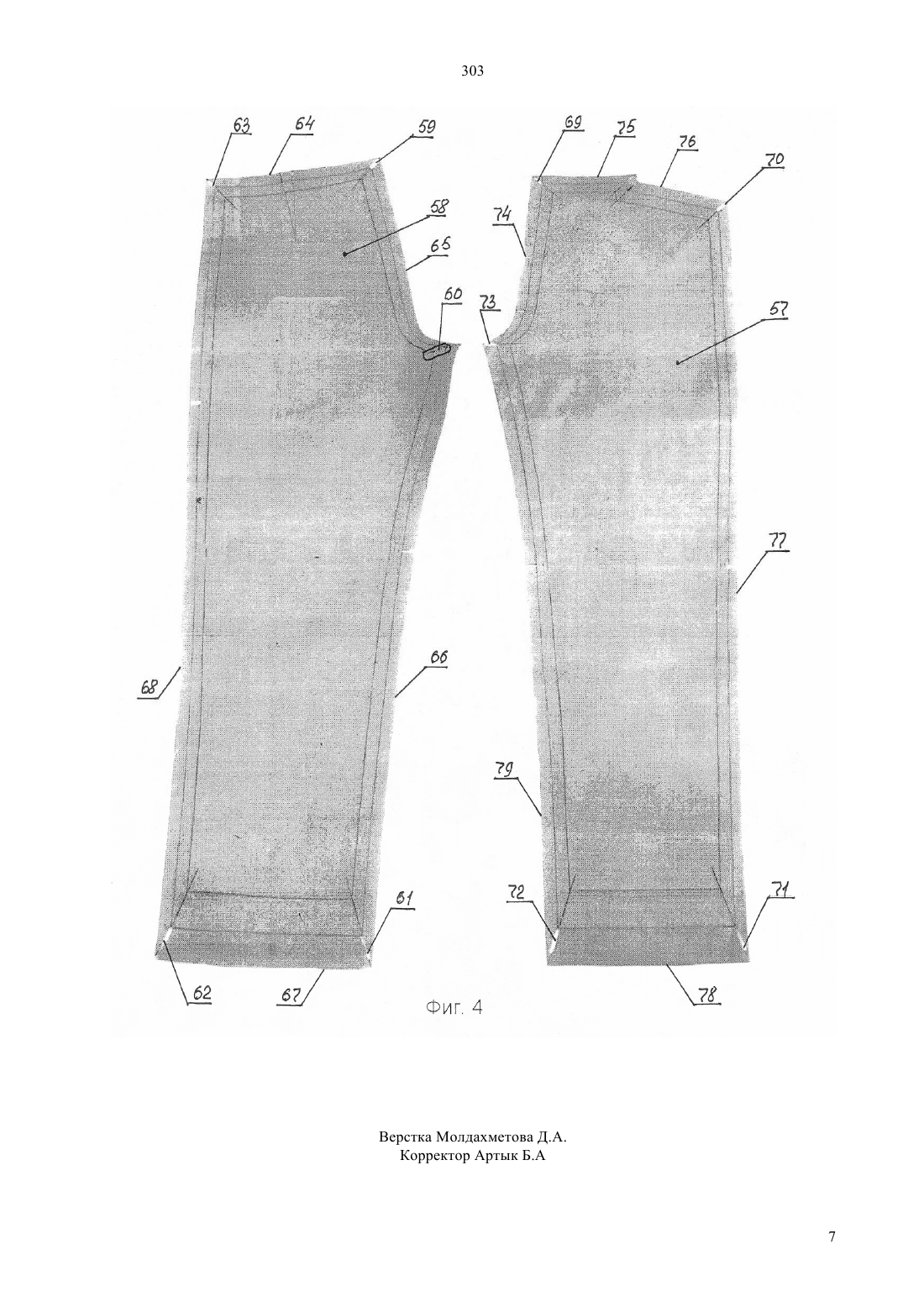

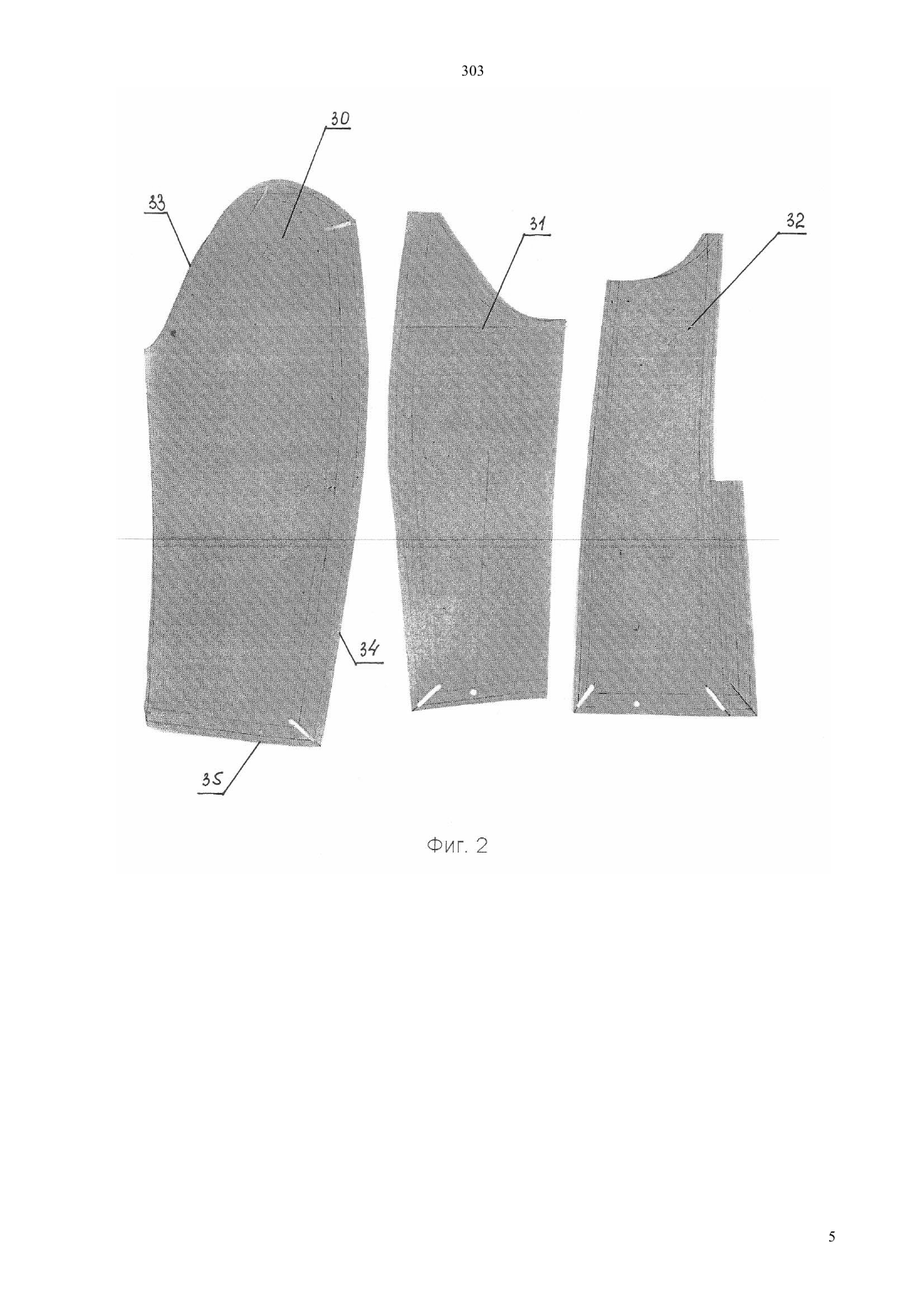

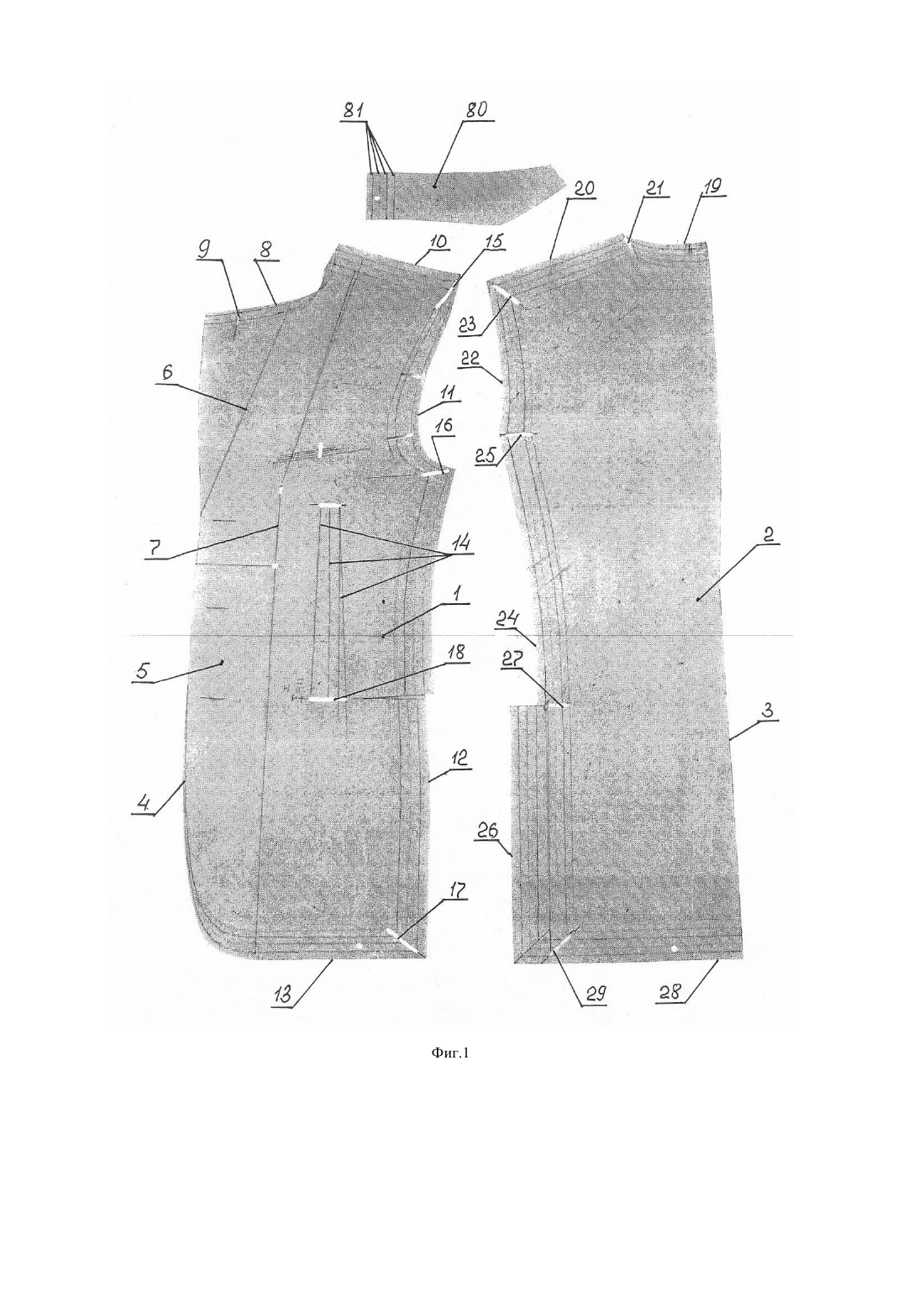

(51) 41 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ емкости и сокращение времени на изготовление. Это достигается за счет того, что универсальная выкройка для раскроя одежды, содержащая спинку и полочку пиджака, переднюю и заднюю части рукава пиджака, спинку и полочку жилета, переднюю и заднюю половинки брюк, согласно изобретения выкройка выполнена максимального размера с разметкой основных линий меньших размеров и с выполненными на ней прямоугольными вырезами для выбора нужного размера. Подобное выполнение выкроек позволяет сократить время на их изготовление, а также эффективно применять при нестандартных фигурах заказчиков от 44 до 60 размеров, что дает возможность сократить время изготовления изделий в 2 раза.(54) УНИВЕРСАЛЬНАЯ ВЫКРОЙКА ДЛЯ РАСКРОЯ ОДЕЖДЫ БЕРИККАЛИЙ(57) Полезная модель относится к области швейного производства, в частности к технологии построения выкроек для раскроя производственной, специальной и бытовой одежды, например курток, пиджаков и т.д., требующих индивидуального подхода к их изготовлению по размерам. Технической задачей полезной модели является упрощение построения выкроек, снижение трудо 303 Полезная модель относится к области швейного производства, в частности к технологии построения выкроек для раскроя производственной, специальной и бытовой одежды, например, куртки, пиджаки и т.д., требующие индивидуального подхода к изготовлению по размерам. В процессе изготовления одежды приходится выполнять несколько технологических операций подготовки к пошиву и сам пошив одежды -снятие мерок, изготовление выкроек, а иногда и построение лекал, которые в последующем используют для раскроя нестандартной одежды. Так известен способ построения шаблона женских плечевых изделий (А.с. СССР 766571, МПК А 41 Н 3/06, 1980 г.), сущность которого заключается в том, что перед построением плечевых точек, по результатам обмера, проводят вертикальную линию через вершину горловины, на которой из точки расположенной на пересечении линии талии и линии грудки, радиусом, равным расстоянию от точки основания шеи до линии талии спереди, отмечают точку основания шеи, затем вверх от полученной точки основания шеи откладывают величину полученную из разности измерения расстояния от линии талии сзади до точки основания шеи и расстояния,измеренного на чертеже от перпендикуляра, проведенного из центра линии талии к средней линии спинки, расположенной выше уровня талии, до вершины ростка, и получают точку, соответствующую вершине горловины, а вниз от полученной точки основания шеи откладывают величину соответствующую разности величины высоты плеча, разности измерений высоты плеча и разности измерений высоты точки основания шеи. Известен способ построения лекал для раскроя одежды (а.с. СССР 419215, МПК А 41 Н 3/06,1974 г.), заключающийся в том, что откладывают в рамке заданного размера последовательно по горизонтали ширину спинки, проймы и полочки, определяют положение горизонтальной линии груди и основания проймы, положение концов плечевых окатов спинки и полочки, положение линии ростка и высшей точки горловины с учетом величины баланса и производят построение шаблона рукава с учетом высоты оката, равного диаметру проймы. В конечном счете, процесс построения чертежей шаблона усложнен и громоздок, так как требует нанесения лишних линий и точек, не дающих требуемого результата. Известен способ построения лекал для раскроя одежды (а.с. СССР 562264, МПК А 41 Н 3/06,1977 г.), в котором с целью повышения точности распределения посадки оката рукава относительно проймы, после вычерчивания окружности, определяющей ширину проймы, производят корректировку линий проймы по контрольным точкам, путем смещения точек концов плечевых скатов и вертикальной оси проймы в сторону спинки на 1,5-3,0 см. Контрольные точки положения локтевого шва в пройме спинки, переднего переката рукава в пройме спинки и переднего переката рукава в пройме полочки смещают соответственно по вертикали вверх 2 и вниз на 1,5-3,0 см, причем при построении лекала рукава вертикальную ось скорректированной вертикальной оси проймы совмещают с продольной осевой линией рукава. Все известные технологии изготовления одежды предусматривают операции - обмера, построения выкроек по результатам обмера, изготовление лекал с применением их в стандартных изделиях, например 44,46,48 и т.д. размеры. Наиболее близким техническим решением (прототипом) по совокупности признаков и достигаемому положительному эффекту является построение выкройки мужской тужурки и брюк, размер 48(М.В. Головина и др. Кройка и шитье, Гос. Издательство технологической литературы УССР, Киев,1955 г. Стр. 354-366), сущность которого заключается в построении выкройки по известным меркам длины тужурки, длины талии, длины спинки, полуокружности шеи, полуокружности талии, полуокружности бедер, длины шага и длину до колен. По результатам обмера выполняется построение спинки, глубины проймы, длины талии, длины бедер,ширины спинки, ширины проймы, длины брюк,длины шага, середины передней половины брюк,построение задней половинки. Недостатком известной технологии является то,что процесс построения выкроек требует значительного времени и средств для изготовления выкроек и лекал для каждого вида изделия в зависимости от роста и осанки фигуры. Технической задачей полезной модели является упрощение построения выкроек, снижение трудоемкости и сокращение времени на их изготовление. Это достигается за счет того, что универсальная выкройка для раскроя одежды, содержащая спинку и полочку пиджака, переднюю и заднюю части рукава пиджака, спинку и полочку жилета, переднюю и заднюю половинки брюк, согласно изобретения выкройка выполнена максимального размера с разметкой основных линий меньших размеров и с выполненными на ней прямоугольными вырезами для выбора нужного размера. Сущность технологии построения универсальной выкройки поясняется на схемах выкройки пиджака фиг.1 - передняя деталь и спинка, фиг.2 трехшовный рукав, передняя деталь, задняя верхняя деталь, задняя нижняя деталь, фиг.З - жилет из двух деталей - спинка левая и правая детали, фиг.4 брюки, передняя и задняя половины. Составными частями универсальной выкройки для пиджака являются передняя часть 1 и спинка 2,которые выполняются известными способами построения на максимальный размер, например 60,при этом средний шов 3 спинки 2 и полочка 4 борта 5 являются базовыми, от которых идет построение других линий - линия перегиба лацкана 6, линия борта 7, которые для всех размеров начиная от 44 до 60 практически не претерпевают изменений. Параллельно горловине полочки 8 выполнена линия горловины 9 других размеров до линии 10 плечевого среза. Аналогичные линии выточек 14 для каждого размера. Для выбора нужного размера линии 10 303 плечевого среза и проймы полочек 11 выполняют прямоугольный вырез 15, а для выбора нужного размера проймы полочек 11 и линии бокового среза полочки 12 выполнен аналогичный прямоугольный вырез 16. Для выбора нужного размера прямоугольный вырез 17 выполнен в точках линий бокового среза полочки 12 и переднего среза полочки 13, а также прямоугольный вырез 18 на концах размерных линии выточки 14. Аналогичные построения выполняются на спинке 2. Для выбора нужного размера линий в точках пересечений линий горловины спинки 19 и плечевого среза 20 выполняется прямоугольный вырез 21, а на линиях пересечения плечевого среза вырез 23. В точке линий проймы спинки 22 и бокового среза 24 выполнен прямоугольный вырез 25. В точке пересечения бокового среза 24 и линии шлицы 26 выполнен прямоугольный вырез 27. В свою очередь в точке пересечения линии шлицы 26 и линии низа спинки 28 выполнен прямоугольный вырез 29. Прямоугольные вырезы выполняются на выкройке передней детали рукава 30, задней верхней детали 31 и задней нижней детали 32, т.е. в точках пересечения линии оката рукава 33, линии локтевого среза 34 и линии низа рукава 35. На выполненных деталях спинки 36 и полочки 37 линий горловины 38 спинки 36, проймы спинки 39, бокового среза 40, низа спинки 41, а также линии среднего среза спинки 42 выполнены прямоугольные вырезы 43, 44, 45, 46, 47, 48. Аналогичные прямоугольные вырезы 49, 50, 51, 52 выполнены и на подготовительной выкройке полочки 37 линий плечевого среза 53, проймы полочки 54, бокового среза полочки 55, нижнего среза полочки 56. На выкройке передней половины брюк 57 и задней половины брюк 58 выполнены прямоугольные вырезы 59, 60, 61, 62 и 63. Линии верхнего среза задней половины брюк 64 и линии среднего среза 65 задней половины брюк 58, а также шагового среза 66 задней половины брюк 58 и низа задней половины брюк 67, низа задней половины 67 и бокового среза 68 задней половины брюк, бокового среза задней половины брюк, бокового среза задней половины 68 и верхнего среза задней половины брюк 64. Прямоугольные вырезы 69, 70, 71, 72 и 73 выполнены в линиях среднего среза задней половины брюк 74 и верхнего среза передней половины брюк 75, а также линии кармана брюк 76 и линии бокового среза 77, линии бокового среза брюк 77 и низа брюк 78, линии шагового среза брюк 79, линии шагового среза брюк 79 и линии среднего среза задней половины брюк 74. (Фиг. 1) На воротнике 80 выполнены размерные линии 81 для стандартных размеров изделий, аналогичные размерные линии в зависимости от стандарта роста 60-44 на основных деталях изделий - пиджак, жилет и брюки. (Фиг. 1) Подобное выполнение выкроек позволяет сокращать время на их отдельное изготовление, а также эффективно применять при нестандартных фигурах заказчиков от 60 до 44 размеров, что дает возможность сокращать время изготовления изделий в 2 раза. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Универсальная выкройка для раскроя одежды,содержащая спинку и полочку пиджака, переднюю и заднюю части рукава пиджака, спинку и полочку жилета, переднюю и заднюю половинки брюк, отличающаяся тем, что выкройка выполнена максимального размера с разметкой основных линий меньших размеров и с выполненными на ней прямоугольными вырезами для выбора нужного размера.
