Почтовый стеллаж “СТ-90″

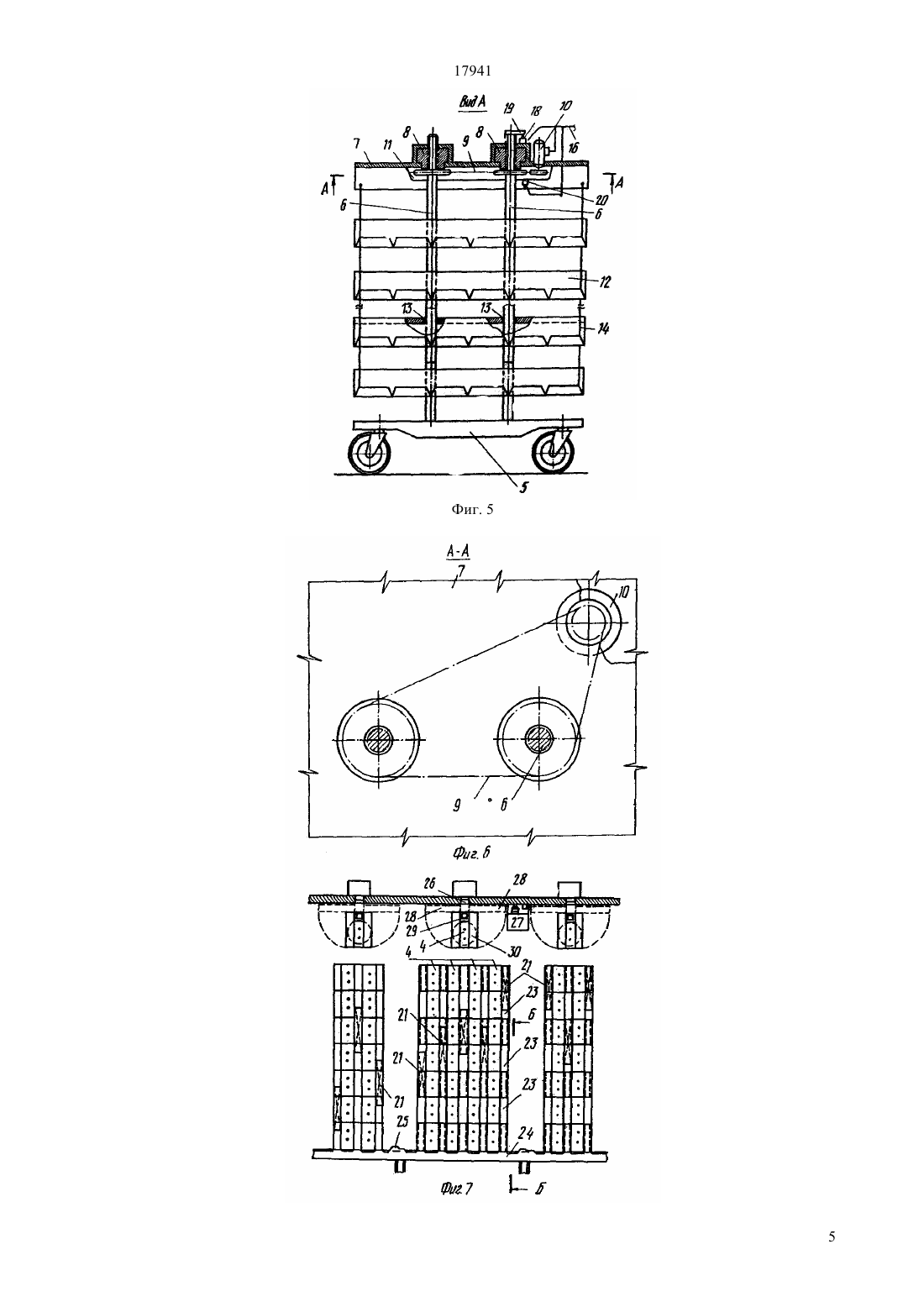

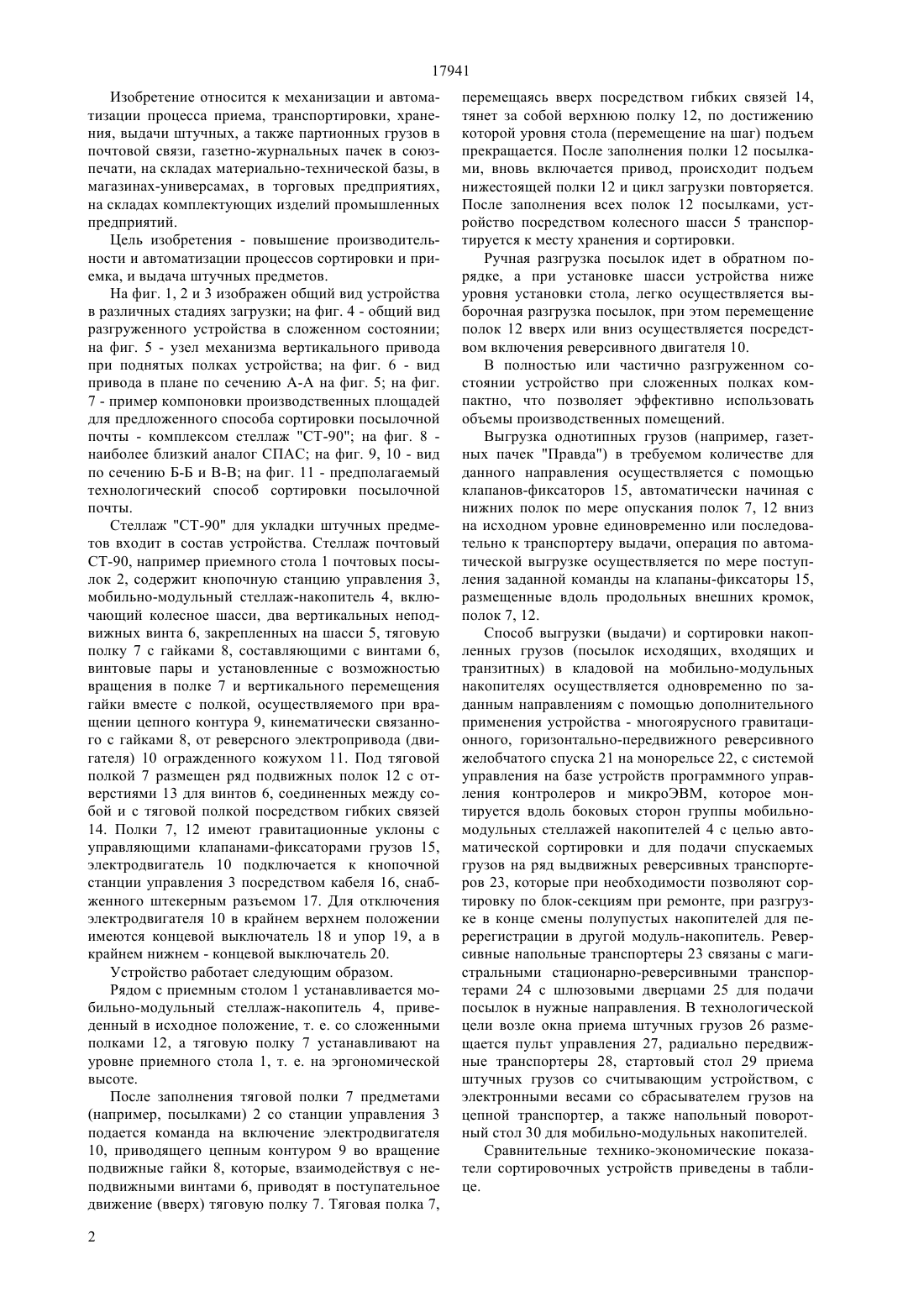

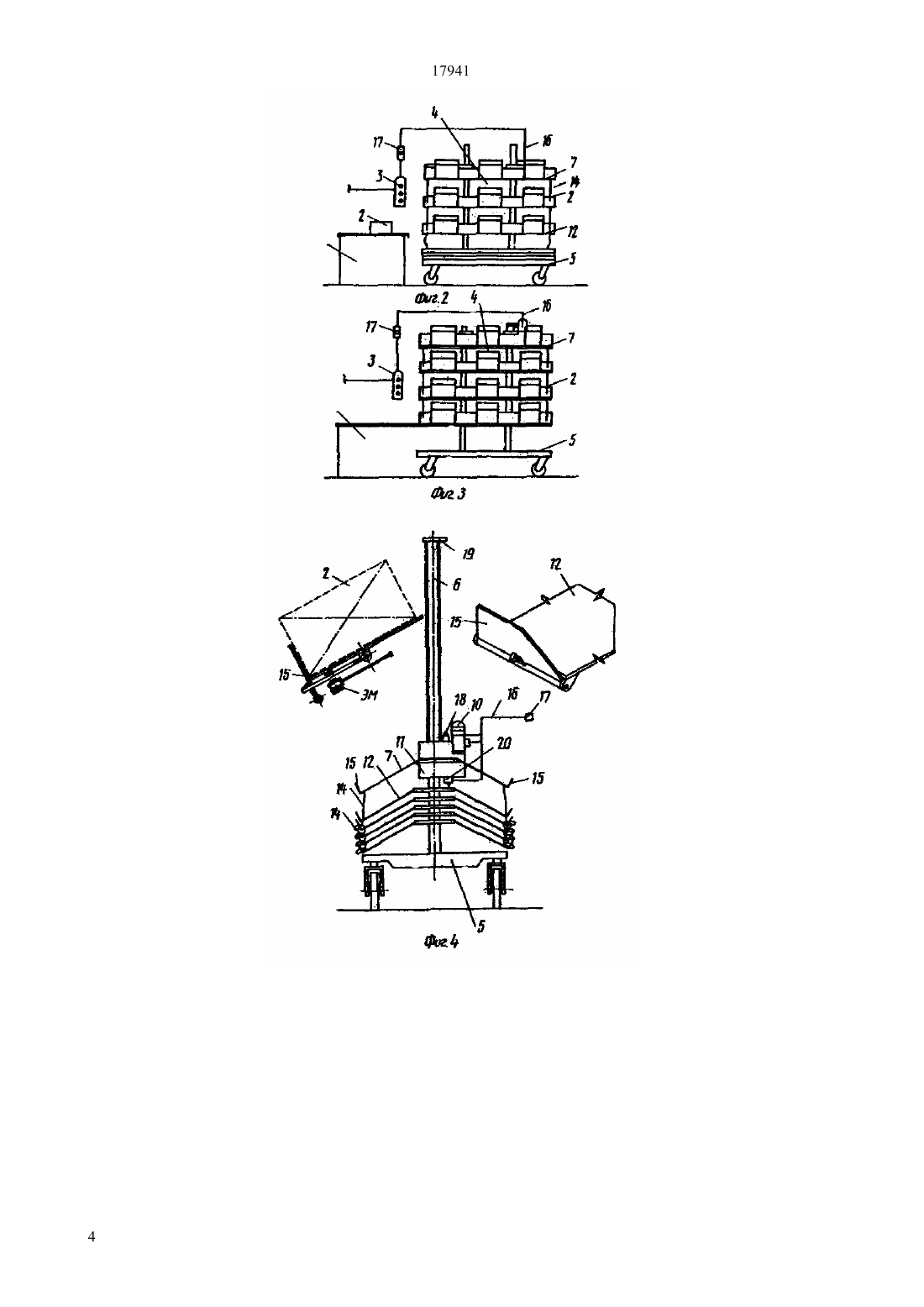

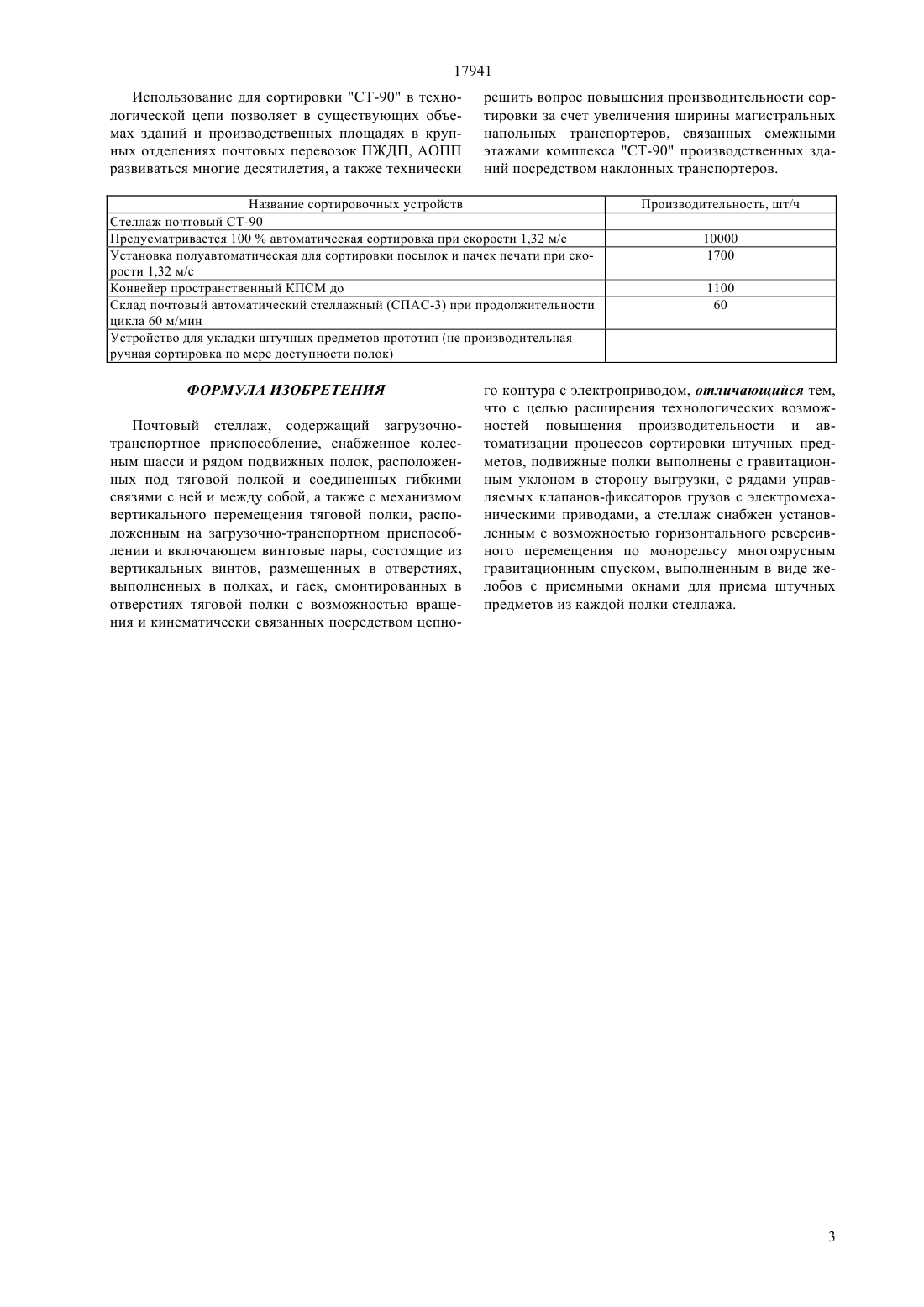

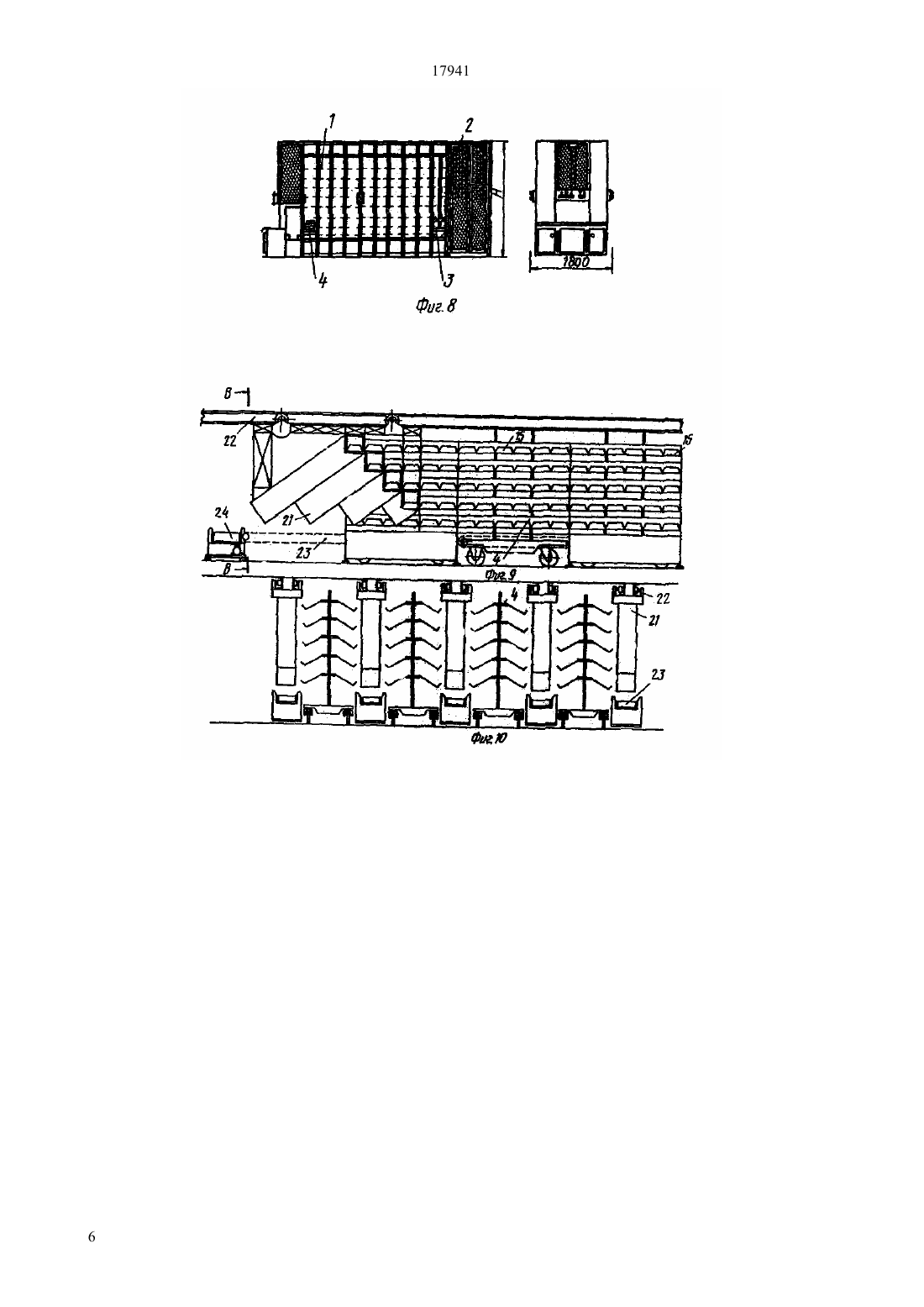

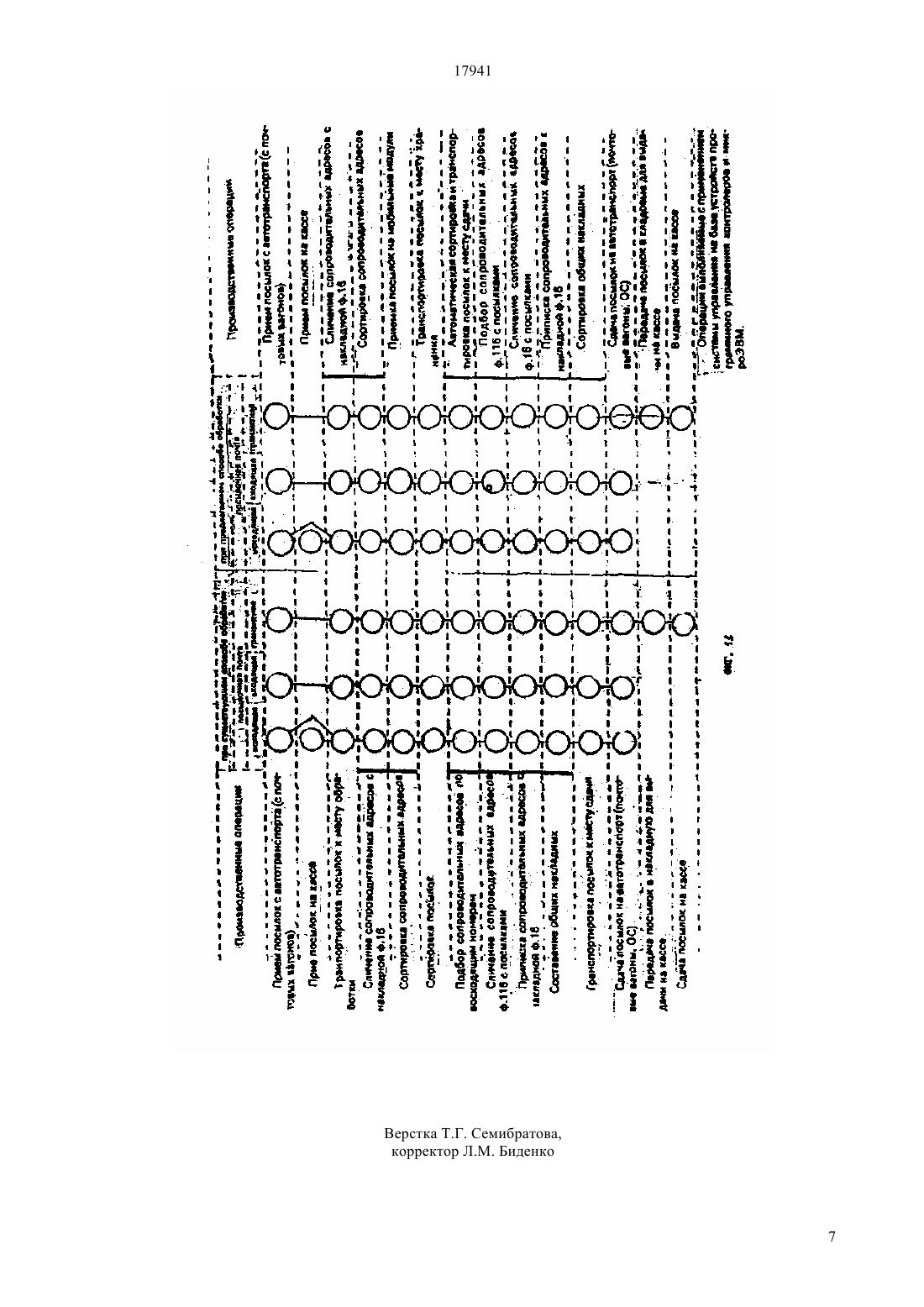

(51)7 07 3/06 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Использование изобретение относится к механизации процесса приема, транспортировки, хранения, выдачи штучных, а также партионных грузов в почтовой связи, в магазинах, складах комплектующих изделий промышленных предприятий и позволяет увеличить производительность и расширить технические возможности за счет автоматизации процессов сортировки штучных предметов. Сущ ность передача типа винт-гайка, примененная в механизме вертикального перемещения полок, имеет высокую надежность, плавность и точность хода, а также возможность самоторможения, что отвечает требованиям техники безопасности. Стеллаж работает следующим образом штучные грузы укладываются на полки 7, 12 на эргономической высоте последовательности. Тяговая полка 7, перемещаясь вверх посредством гибких связей 14, тянет за собой верхнюю полку 12. После заполнения полки 12 включается привод, происходит подъем нижестоящей полки и цикл повторяется. После заполнения всех полок устройство посредством колесного шасси транспортируется к месту хранения или сортировки. 17941 Изобретение относится к механизации и автоматизации процесса приема, транспортировки, хранения, выдачи штучных, а также партионных грузов в почтовой связи, газетно-журнальных пачек в союзпечати, на складах материально-технической базы, в магазинах-универсамах, в торговых предприятиях,на складах комплектующих изделий промышленных предприятий. Цель изобретения - повышение производительности и автоматизации процессов сортировки и приемка, и выдача штучных предметов. На фиг. 1, 2 и 3 изображен общий вид устройства в различных стадиях загрузки на фиг. 4 - общий вид разгруженного устройства в сложенном состоянии на фиг. 5 - узел механизма вертикального привода при поднятых полках устройства на фиг. 6 - вид привода в плане по сечению А-А на фиг. 5 на фиг. 7 - пример компоновки производственных площадей для предложенного способа сортировки посылочной почты - комплексом стеллаж СТ-90 на фиг. 8 наиболее близкий аналог СПАС на фиг. 9, 10 - вид по сечению Б-Б и В-В на фиг. 11 - предполагаемый технологический способ сортировки посылочной почты. Стеллаж СТ-90 для укладки штучных предметов входит в состав устройства. Стеллаж почтовый СТ-90, например приемного стола 1 почтовых посылок 2, содержит кнопочную станцию управления 3,мобильно-модульный стеллаж-накопитель 4, включающий колесное шасси, два вертикальных неподвижных винта 6, закрепленных на шасси 5, тяговую полку 7 с гайками 8, составляющими с винтами 6,винтовые пары и установленные с возможностью вращения в полке 7 и вертикального перемещения гайки вместе с полкой, осуществляемого при вращении цепного контура 9, кинематически связанного с гайками 8, от реверсного электропривода (двигателя) 10 огражденного кожухом 11. Под тяговой полкой 7 размещен ряд подвижных полок 12 с отверстиями 13 для винтов 6, соединенных между собой и с тяговой полкой посредством гибких связей 14. Полки 7, 12 имеют гравитационные уклоны с управляющими клапанами-фиксаторами грузов 15,электродвигатель 10 подключается к кнопочной станции управления 3 посредством кабеля 16, снабженного штекерным разъемом 17. Для отключения электродвигателя 10 в крайнем верхнем положении имеются концевой выключатель 18 и упор 19, а в крайнем нижнем - концевой выключатель 20. Устройство работает следующим образом. Рядом с приемным столом 1 устанавливается мобильно-модульный стеллаж-накопитель 4, приведенный в исходное положение, т. е. со сложенными полками 12, а тяговую полку 7 устанавливают на уровне приемного стола 1, т. е. на эргономической высоте. После заполнения тяговой полки 7 предметами(например, посылками) 2 со станции управления 3 подается команда на включение электродвигателя 10, приводящего цепным контуром 9 во вращение подвижные гайки 8, которые, взаимодействуя с неподвижными винтами 6, приводят в поступательное движение (вверх) тяговую полку 7. Тяговая полка 7,2 перемещаясь вверх посредством гибких связей 14,тянет за собой верхнюю полку 12, по достижению которой уровня стола (перемещение на шаг) подъем прекращается. После заполнения полки 12 посылками, вновь включается привод, происходит подъем нижестоящей полки 12 и цикл загрузки повторяется. После заполнения всех полок 12 посылками, устройство посредством колесного шасси 5 транспортируется к месту хранения и сортировки. Ручная разгрузка посылок идет в обратном порядке, а при установке шасси устройства ниже уровня установки стола, легко осуществляется выборочная разгрузка посылок, при этом перемещение полок 12 вверх или вниз осуществляется посредством включения реверсивного двигателя 10. В полностью или частично разгруженном состоянии устройство при сложенных полках компактно, что позволяет эффективно использовать объемы производственных помещений. Выгрузка однотипных грузов (например, газетных пачек Правда) в требуемом количестве для данного направления осуществляется с помощью клапанов-фиксаторов 15, автоматически начиная с нижних полок по мере опускания полок 7, 12 вниз на исходном уровне единовременно или последовательно к транспортеру выдачи, операция по автоматической выгрузке осуществляется по мере поступления заданной команды на клапаны-фиксаторы 15,размещенные вдоль продольных внешних кромок,полок 7, 12. Способ выгрузки (выдачи) и сортировки накопленных грузов (посылок исходящих, входящих и транзитных) в кладовой на мобильно-модульных накопителях осуществляется одновременно по заданным направлениям с помощью дополнительного применения устройства - многоярусного гравитационного, горизонтально-передвижного реверсивного желобчатого спуска 21 на монорельсе 22, с системой управления на базе устройств программного управления контролеров и микроЭВМ, которое монтируется вдоль боковых сторон группы мобильномодульных стеллажей накопителей 4 с целью автоматической сортировки и для подачи спускаемых грузов на ряд выдвижных реверсивных транспортеров 23, которые при необходимости позволяют сортировку по блок-секциям при ремонте, при разгрузке в конце смены полупустых накопителей для перерегистрации в другой модуль-накопитель. Реверсивные напольные транспортеры 23 связаны с магистральными стационарно-реверсивными транспортерами 24 с шлюзовыми дверцами 25 для подачи посылок в нужные направления. В технологической цели возле окна приема штучных грузов 26 размещается пульт управления 27, радиально передвижные транспортеры 28, стартовый стол 29 приема штучных грузов со считывающим устройством, с электронными весами со сбрасывателем грузов на цепной транспортер, а также напольный поворотный стол 30 для мобильно-модульных накопителей. Сравнительные технико-экономические показатели сортировочных устройств приведены в таблице. 17941 Использование для сортировки СТ-90 в технологической цепи позволяет в существующих объемах зданий и производственных площадях в крупных отделениях почтовых перевозок ПЖДП, АОПП развиваться многие десятилетия, а также технически решить вопрос повышения производительности сортировки за счет увеличения ширины магистральных напольных транспортеров, связанных смежными этажами комплекса СТ-90 производственных зданий посредством наклонных транспортеров. Название сортировочных устройств Стеллаж почтовый СТ-90 Предусматривается 100 автоматическая сортировка при скорости 1,32 м/с Установка полуавтоматическая для сортировки посылок и пачек печати при скорости 1,32 м/с Конвейер пространственный КПСМ до Склад почтовый автоматический стеллажный (СПАС-3) при продолжительности цикла 60 м/мин Устройство для укладки штучных предметов прототип (не производительная ручная сортировка по мере доступности полок) ФОРМУЛА ИЗОБРЕТЕНИЯ Почтовый стеллаж, содержащий загрузочнотранспортное приспособление, снабженное колесным шасси и рядом подвижных полок, расположенных под тяговой полкой и соединенных гибкими связями с ней и между собой, а также с механизмом вертикального перемещения тяговой полки, расположенным на загрузочно-транспортном приспособлении и включающем винтовые пары, состоящие из вертикальных винтов, размещенных в отверстиях,выполненных в полках, и гаек, смонтированных в отверстиях тяговой полки с возможностью вращения и кинематически связанных посредством цепно Производительность, шт/ч 10000 1700 1100 60 го контура с электроприводом, отличающийся тем,что с целью расширения технологических возможностей повышения производительности и автоматизации процессов сортировки штучных предметов, подвижные полки выполнены с гравитационным уклоном в сторону выгрузки, с рядами управляемых клапанов-фиксаторов грузов с электромеханическими приводами, а стеллаж снабжен установленным с возможностью горизонтального реверсивного перемещения по монорельсу многоярусным гравитационным спуском, выполненным в виде желобов с приемными окнами для приема штучных предметов из каждой полки стеллажа.
