Сборный стеллаж

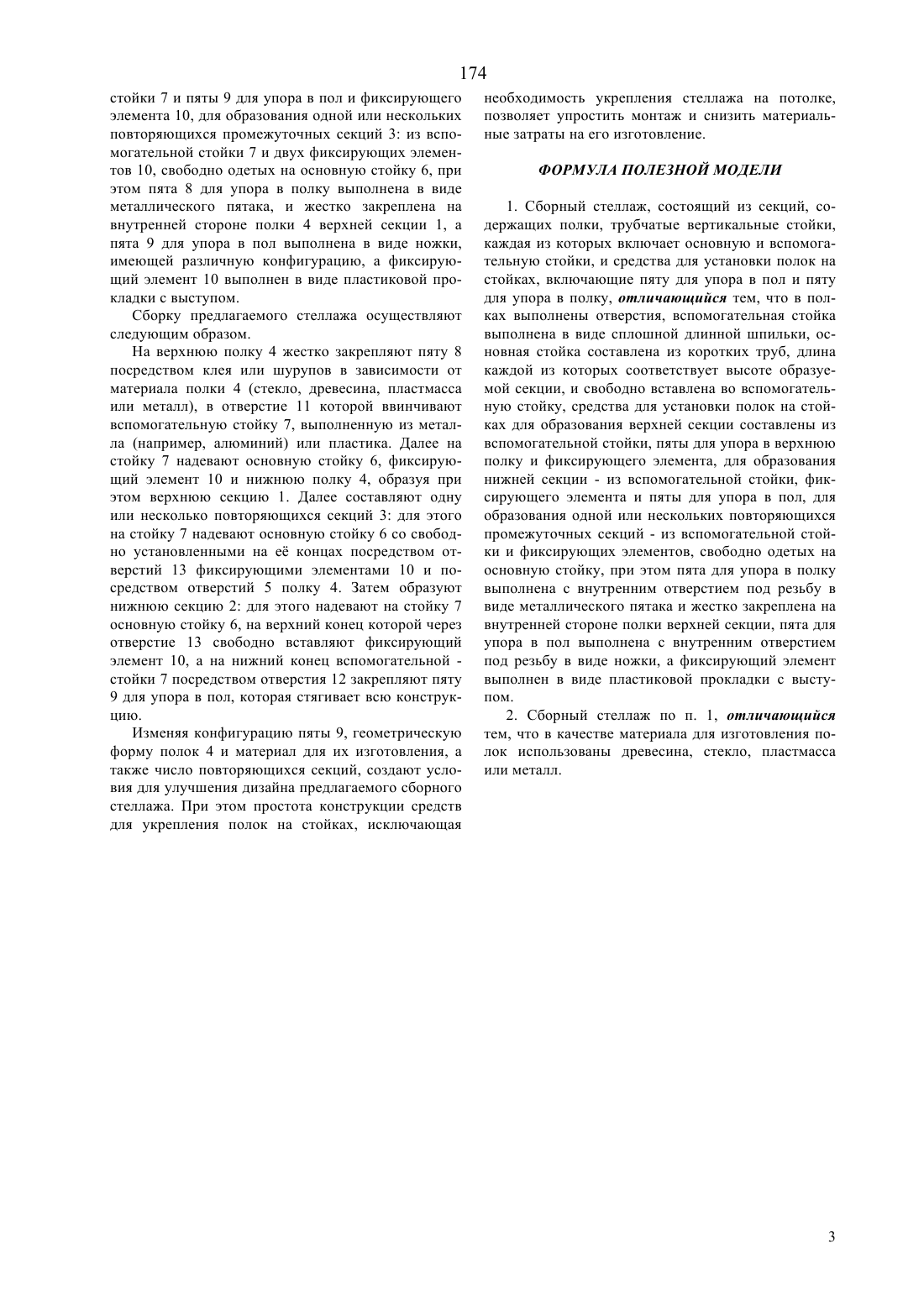

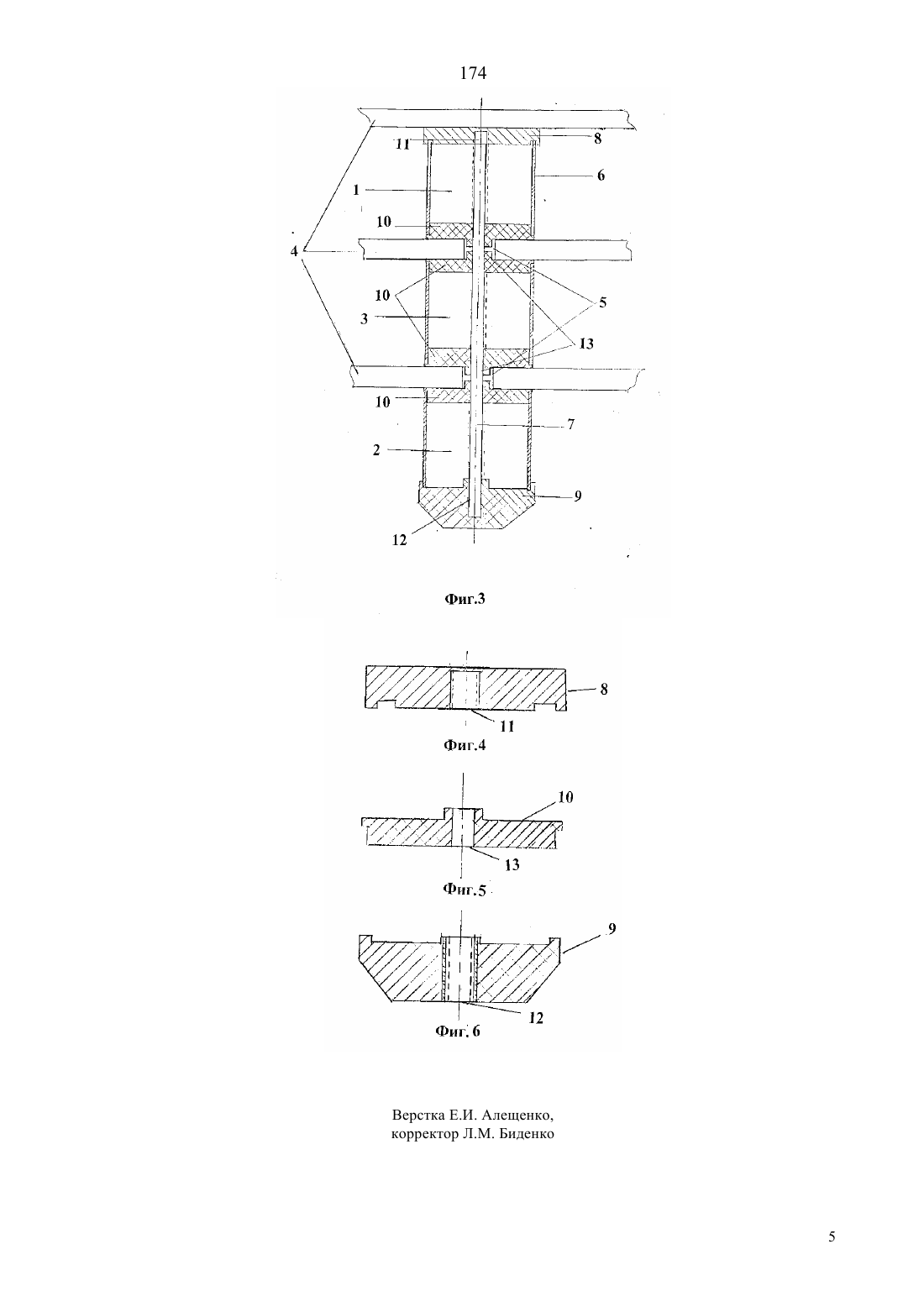

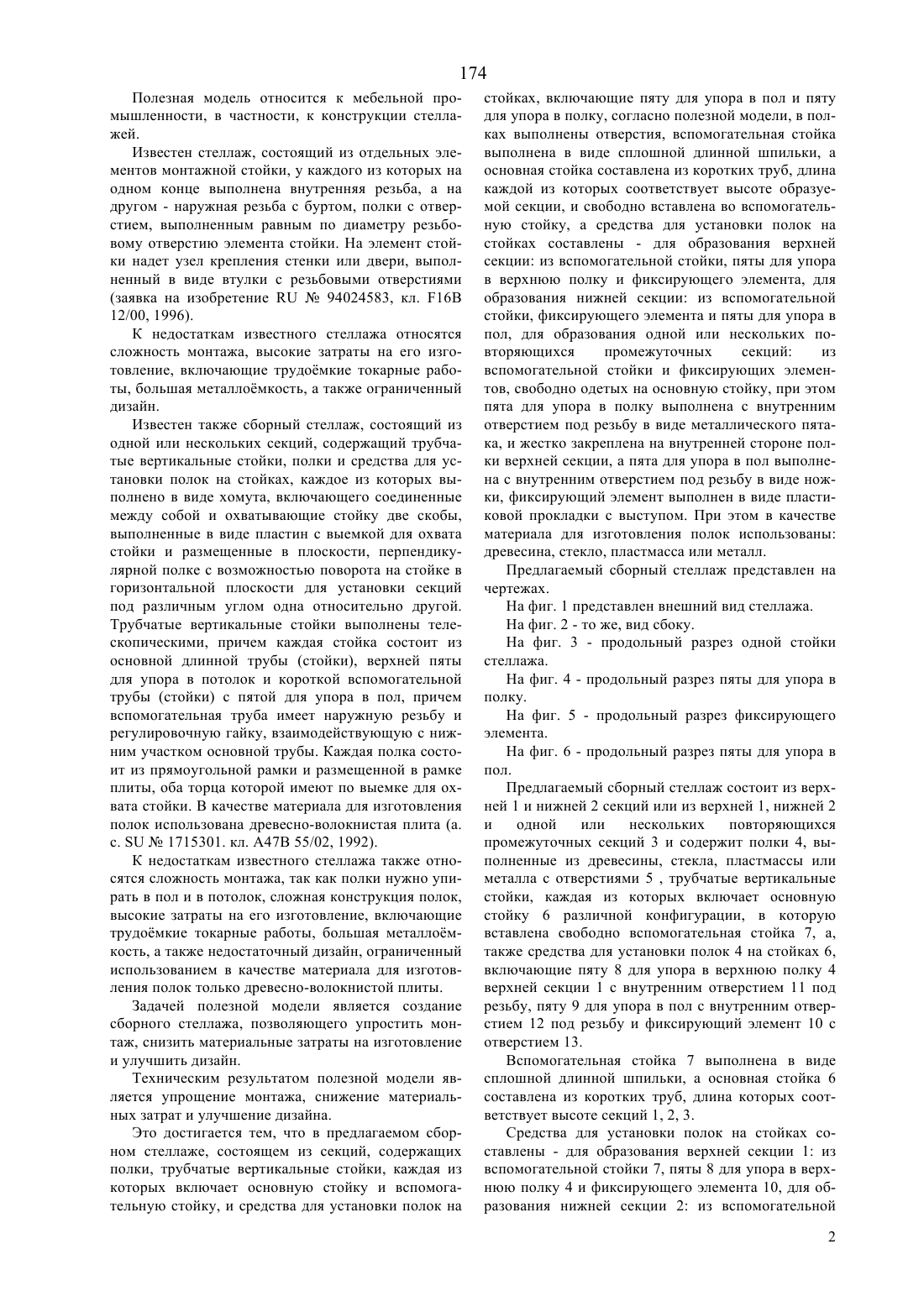

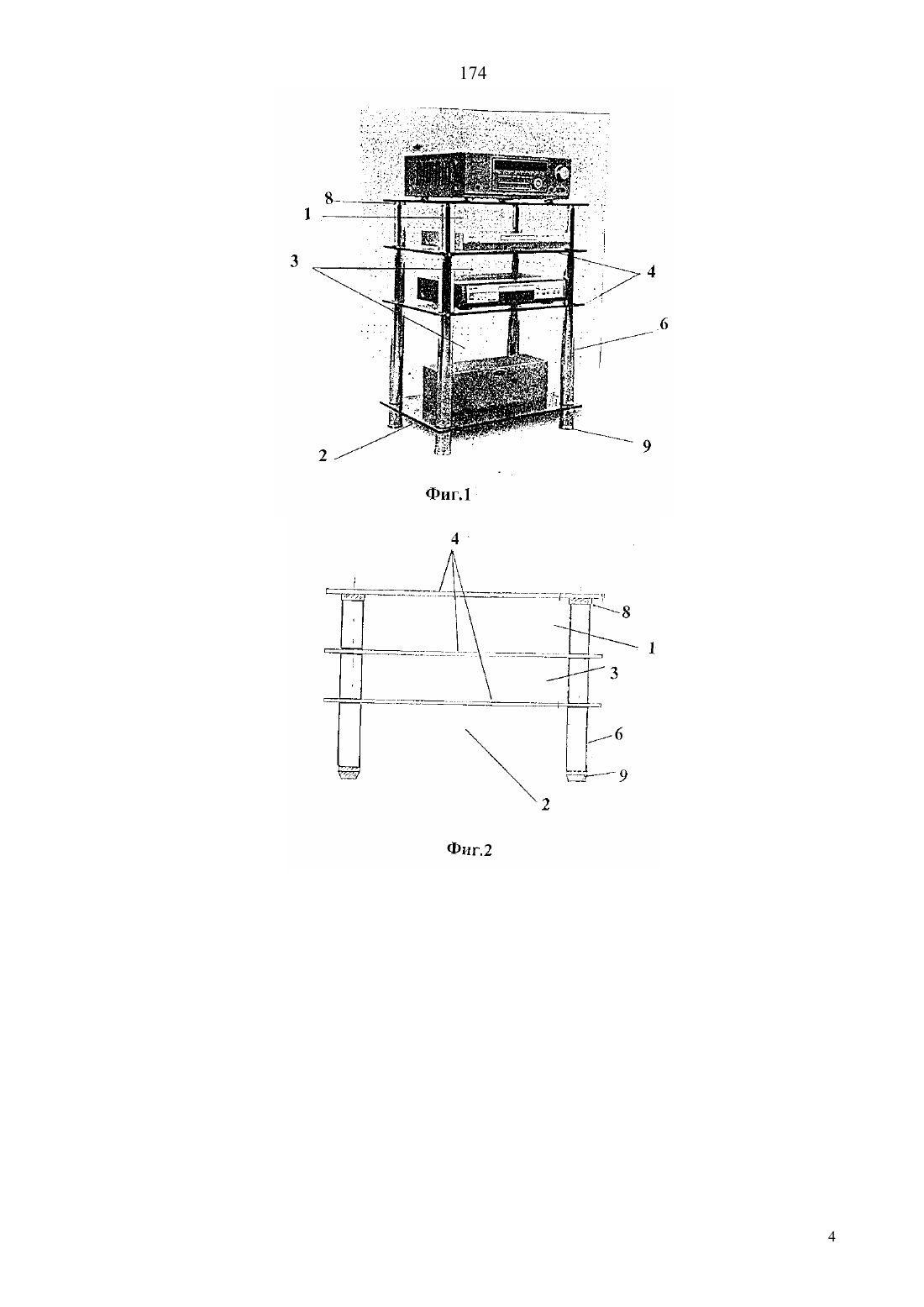

(51)7 47 55/00, 16 12/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к мебельной промышленности, в частности, к конструкции стеллажей. Техническим результатом полезной модели является упрощение монтажа, снижение материальных затрат и улучшение дизайна. Это достигается тем, что в предлагаемом сборном стеллаже, состоящим из секций, содержащим полки, трубчатые вертикальные стойки, каждая из которых включает основную стойку и вспомогательную стойку, и средства для установки полок на стойках, включающие пяту для упора в пол и пяту для упора в полку, согласно полезной модели, в полках выполнены отверстия, вспомогательная стойка выполнена в виде сплошной длинной шпильки, а основная стойка составлена из коротких труб, длина труб, длина каждой из которых соответствует высоте образуемой секции, и свободно вставлена во вспомогательную стойку, а средства для установки полок на стойках составлены - для образования верхней секции из вспомогательной стойки, пяты для упора в верхнюю полку и фиксирующего элемента, для образования нижней секции из вспомогательной стойки, фиксирующего элемента и пяты для упора в пол, для образования одной или нескольких повторяющихся промежуточных секций из вспомогательной стойки и фиксирующих элементов, свободно одетых на основную стойку, при этом пята для упора в полку выполнена с внутренним отверстием под резьбу в виде металлического пятака, и жестко закреплена на внутренней стороне полки верхней секции, а пята для упора в пол выполнена с внутренним отверстием под резьбу в виде ножки, а фиксирующий элемент выполнен в виде пластиковой прокладки с выступом. При этом в качестве материала для изготовления полок использованы древесина, стекло, пластмасса или металл. 174 Полезная модель относится к мебельной промышленности, в частности, к конструкции стеллажей. Известен стеллаж, состоящий из отдельных элементов монтажной стойки, у каждого из которых на одном конце выполнена внутренняя резьба, а на другом - наружная резьба с буртом, полки с отверстием, выполненным равным по диаметру резьбовому отверстию элемента стойки. На элемент стойки надет узел крепления стенки или двери, выполненный в виде втулки с резьбовыми отверстиями(заявка на изобретение 94024583, кл. 16 В 12/00, 1996). К недостаткам известного стеллажа относятся сложность монтажа, высокие затраты на его изготовление, включающие трудомкие токарные работы, большая металломкость, а также ограниченный дизайн. Известен также сборный стеллаж, состоящий из одной или нескольких секций, содержащий трубчатые вертикальные стойки, полки и средства для установки полок на стойках, каждое из которых выполнено в виде хомута, включающего соединенные между собой и охватывающие стойку две скобы,выполненные в виде пластин с выемкой для охвата стойки и размещенные в плоскости, перпендикулярной полке с возможностью поворота на стойке в горизонтальной плоскости для установки секций под различным углом одна относительно другой. Трубчатые вертикальные стойки выполнены телескопическими, причем каждая стойка состоит из основной длинной трубы (стойки), верхней пяты для упора в потолок и короткой вспомогательной трубы (стойки) с пятой для упора в пол, причем вспомогательная труба имеет наружную резьбу и регулировочную гайку, взаимодействующую с нижним участком основной трубы. Каждая полка состоит из прямоугольной рамки и размещенной в рамке плиты, оба торца которой имеют по выемке для охвата стойки. В качестве материала для изготовления полок использована древесно-волокнистая плита (а. с.1715301. кл. А 47 В 55/02, 1992). К недостаткам известного стеллажа также относятся сложность монтажа, так как полки нужно упирать в пол и в потолок, сложная конструкция полок,высокие затраты на его изготовление, включающие трудомкие токарные работы, большая металломкость, а также недостаточный дизайн, ограниченный использованием в качестве материала для изготовления полок только древесно-волокнистой плиты. Задачей полезной модели является создание сборного стеллажа, позволяющего упростить монтаж, снизить материальные затраты на изготовление и улучшить дизайн. Техническим результатом полезной модели является упрощение монтажа, снижение материальных затрат и улучшение дизайна. Это достигается тем, что в предлагаемом сборном стеллаже, состоящем из секций, содержащих полки, трубчатые вертикальные стойки, каждая из которых включает основную стойку и вспомогательную стойку, и средства для установки полок на стойках, включающие пяту для упора в пол и пяту для упора в полку, согласно полезной модели, в полках выполнены отверстия, вспомогательная стойка выполнена в виде сплошной длинной шпильки, а основная стойка составлена из коротких труб, длина каждой из которых соответствует высоте образуемой секции, и свободно вставлена во вспомогательную стойку, а средства для установки полок на стойках составлены - для образования верхней секции из вспомогательной стойки, пяты для упора в верхнюю полку и фиксирующего элемента, для образования нижней секции из вспомогательной стойки, фиксирующего элемента и пяты для упора в пол, для образования одной или нескольких повторяющихся промежуточных секций из вспомогательной стойки и фиксирующих элементов, свободно одетых на основную стойку, при этом пята для упора в полку выполнена с внутренним отверстием под резьбу в виде металлического пятака, и жестко закреплена на внутренней стороне полки верхней секции, а пята для упора в пол выполнена с внутренним отверстием под резьбу в виде ножки, фиксирующий элемент выполнен в виде пластиковой прокладки с выступом. При этом в качестве материала для изготовления полок использованы древесина, стекло, пластмасса или металл. Предлагаемый сборный стеллаж представлен на чертежах. На фиг. 1 представлен внешний вид стеллажа. На фиг. 2 - то же, вид сбоку. На фиг. 3 - продольный разрез одной стойки стеллажа. На фиг. 4 - продольный разрез пяты для упора в полку. На фиг. 5 - продольный разрез фиксирующего элемента. На фиг. 6 - продольный разрез пяты для упора в пол. Предлагаемый сборный стеллаж состоит из верхней 1 и нижней 2 секций или из верхней 1, нижней 2 и одной или нескольких повторяющихся промежуточных секций 3 и содержит полки 4, выполненные из древесины, стекла, пластмассы или металла с отверстиями 5 , трубчатые вертикальные стойки, каждая из которых включает основную стойку 6 различной конфигурации, в которую вставлена свободно вспомогательная стойка 7, а,также средства для установки полок 4 на стойках 6,включающие пяту 8 для упора в верхнюю полку 4 верхней секции 1 с внутренним отверстием 11 под резьбу, пяту 9 для упора в пол с внутренним отверстием 12 под резьбу и фиксирующий элемент 10 с отверстием 13. Вспомогательная стойка 7 выполнена в виде сплошной длинной шпильки, а основная стойка 6 составлена из коротких труб, длина которых соответствует высоте секций 1, 2, 3. Средства для установки полок на стойках составлены - для образования верхней секции 1 из вспомогательной стойки 7, пяты 8 для упора в верхнюю полку 4 и фиксирующего элемента 10, для образования нижней секции 2 из вспомогательной 2 174 стойки 7 и пяты 9 для упора в пол и фиксирующего элемента 10, для образования одной или нескольких повторяющихся промежуточных секций 3 из вспомогательной стойки 7 и двух фиксирующих элементов 10, свободно одетых на основную стойку 6, при этом пята 8 для упора в полку выполнена в виде металлического пятака, и жестко закреплена на внутренней стороне полки 4 верхней секции 1, а пята 9 для упора в пол выполнена в виде ножки,имеющей различную конфигурацию, а фиксирующий элемент 10 выполнен в виде пластиковой прокладки с выступом. Сборку предлагаемого стеллажа осуществляют следующим образом. На верхнюю полку 4 жестко закрепляют пяту 8 посредством клея или шурупов в зависимости от материала полки 4 (стекло, древесина, пластмасса или металл), в отверстие 11 которой ввинчивают вспомогательную стойку 7, выполненную из металла (например, алюминий) или пластика. Далее на стойку 7 надевают основную стойку 6, фиксирующий элемент 10 и нижнюю полку 4, образуя при этом верхнюю секцию 1. Далее составляют одну или несколько повторяющихся секций 3 для этого на стойку 7 надевают основную стойку 6 со свободно установленными на е концах посредством отверстий 13 фиксирующими элементами 10 и посредством отверстий 5 полку 4. Затем образуют нижнюю секцию 2 для этого надевают на стойку 7 основную стойку 6, на верхний конец которой через отверстие 13 свободно вставляют фиксирующий элемент 10, а на нижний конец вспомогательной стойки 7 посредством отверстия 12 закрепляют пяту 9 для упора в пол, которая стягивает всю конструкцию. Изменяя конфигурацию пяты 9, геометрическую форму полок 4 и материал для их изготовления, а также число повторяющихся секций, создают условия для улучшения дизайна предлагаемого сборного стеллажа. При этом простота конструкции средств для укрепления полок на стойках, исключающая необходимость укрепления стеллажа на потолке,позволяет упростить монтаж и снизить материальные затраты на его изготовление. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Сборный стеллаж, состоящий из секций, содержащих полки, трубчатые вертикальные стойки,каждая из которых включает основную и вспомогательную стойки, и средства для установки полок на стойках, включающие пяту для упора в пол и пяту для упора в полку, отличающийся тем, что в полках выполнены отверстия, вспомогательная стойка выполнена в виде сплошной длинной шпильки, основная стойка составлена из коротких труб, длина каждой из которых соответствует высоте образуемой секции, и свободно вставлена во вспомогательную стойку, средства для установки полок на стойках для образования верхней секции составлены из вспомогательной стойки, пяты для упора в верхнюю полку и фиксирующего элемента, для образования нижней секции - из вспомогательной стойки, фиксирующего элемента и пяты для упора в пол, для образования одной или нескольких повторяющихся промежуточных секций - из вспомогательной стойки и фиксирующих элементов, свободно одетых на основную стойку, при этом пята для упора в полку выполнена с внутренним отверстием под резьбу в виде металлического пятака и жестко закреплена на внутренней стороне полки верхней секции, пята для упора в пол выполнена с внутренним отверстием под резьбу в виде ножки, а фиксирующий элемент выполнен в виде пластиковой прокладки с выступом. 2. Сборный стеллаж по п. 1, отличающийся тем, что в качестве материала для изготовления полок использованы древесина, стекло, пластмасса или металл.
