Туалет модульного типа

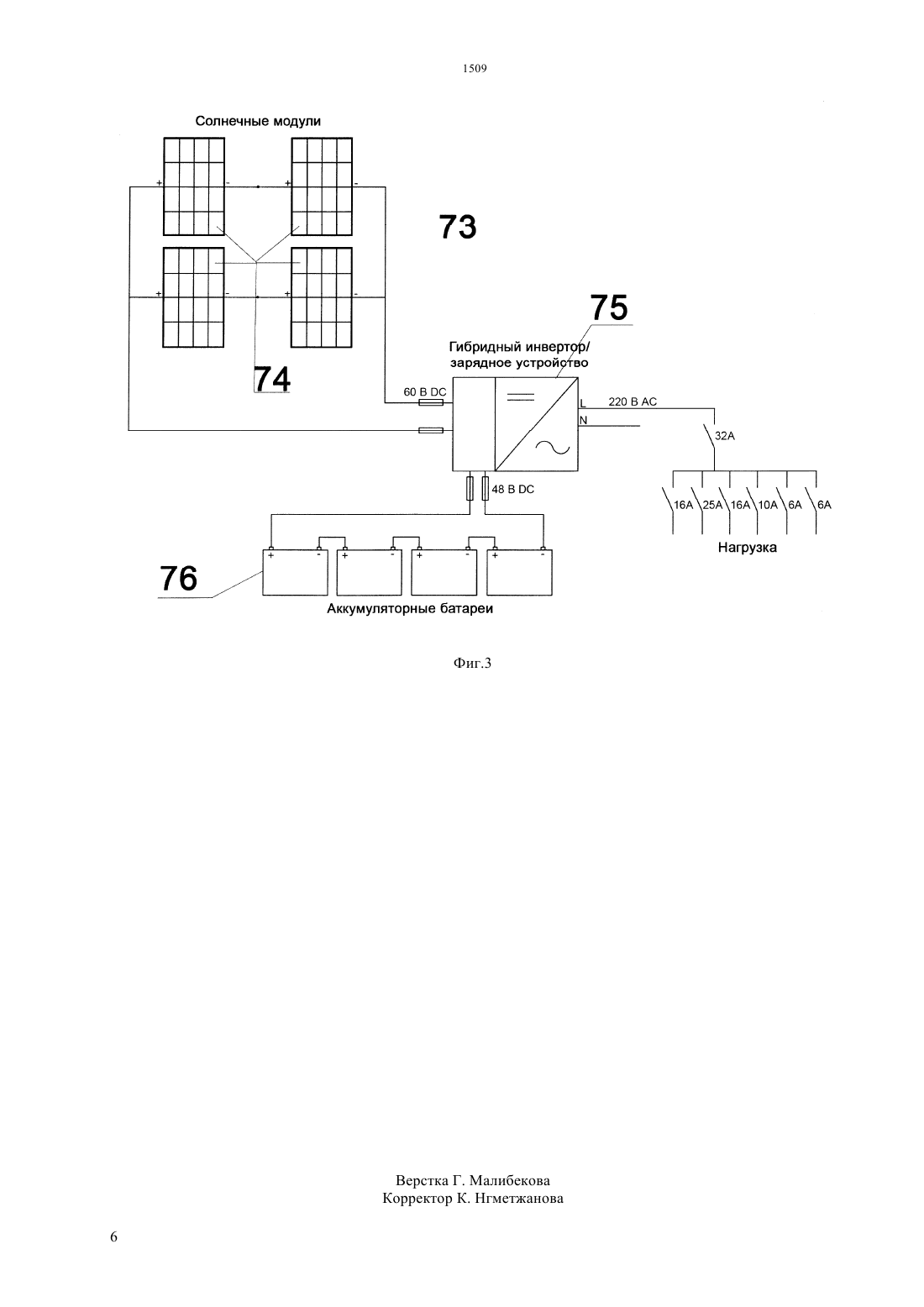

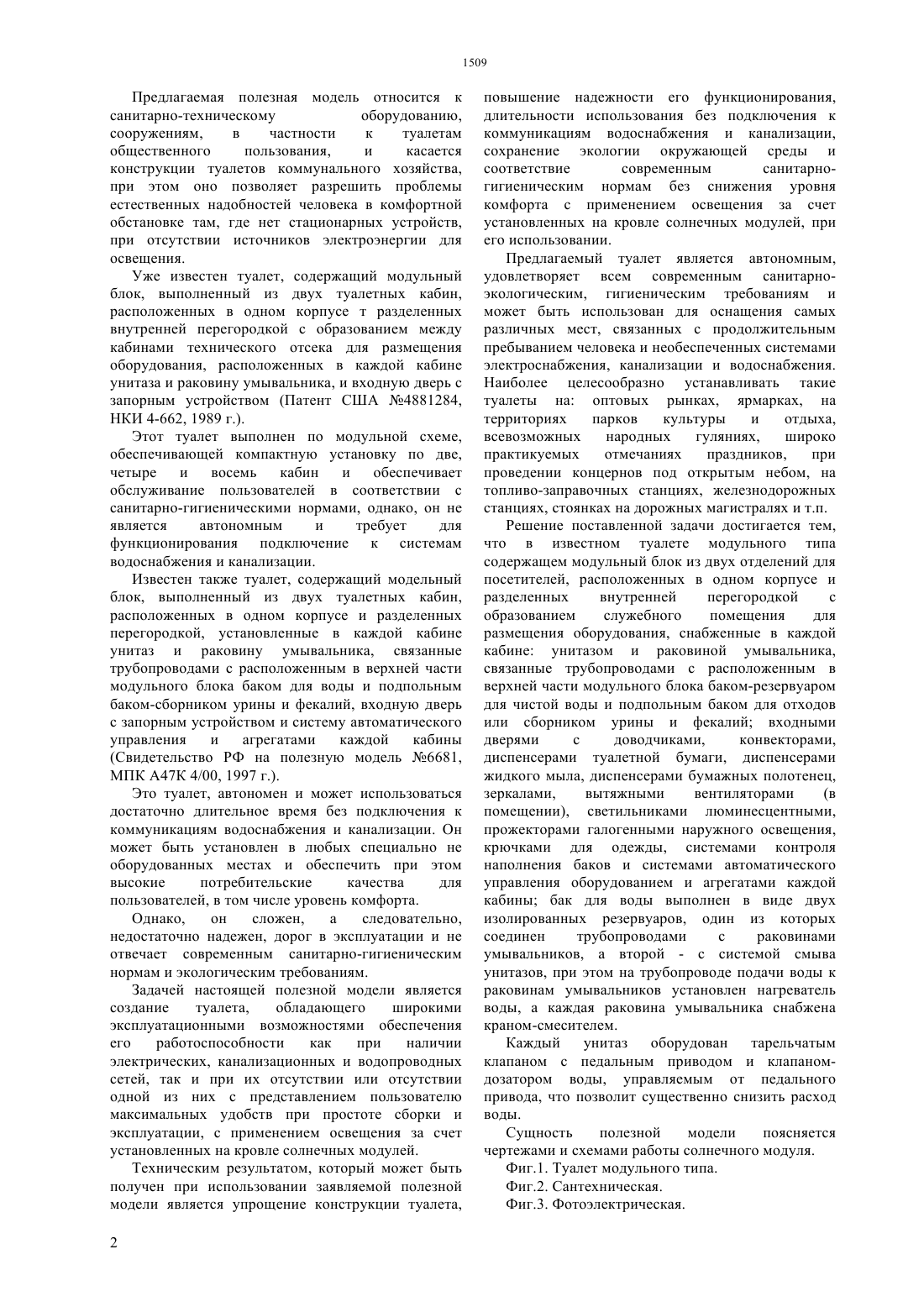

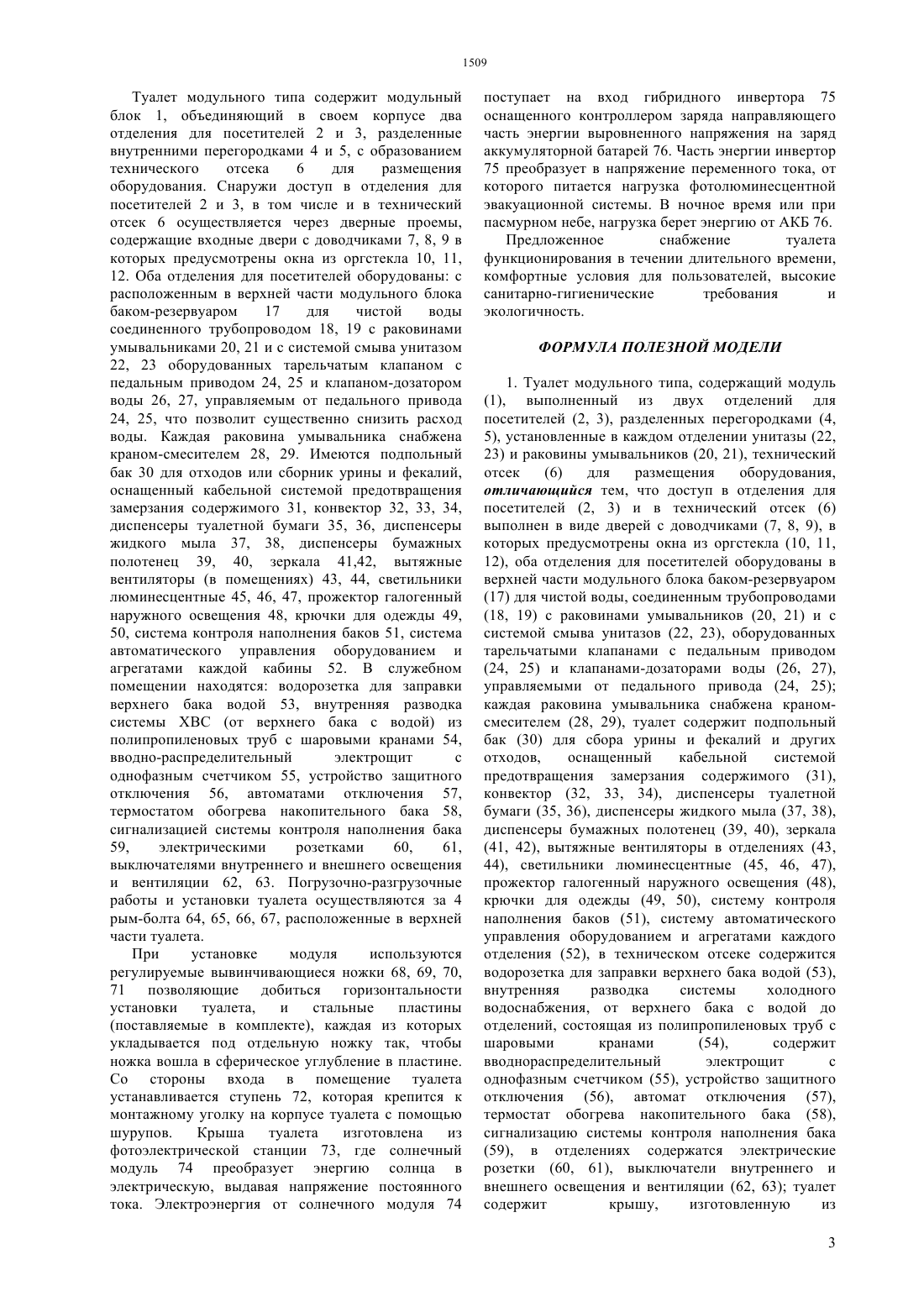

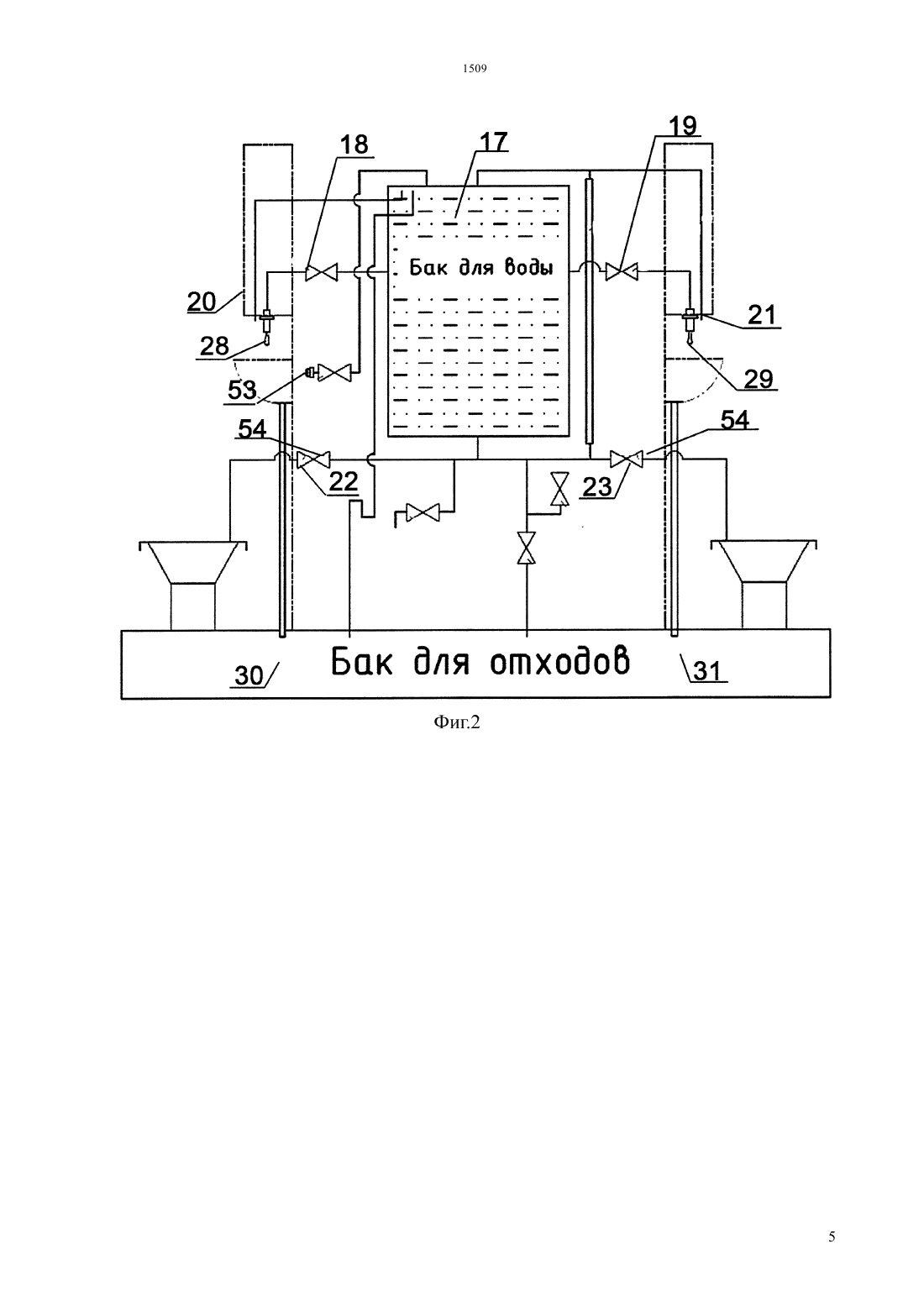

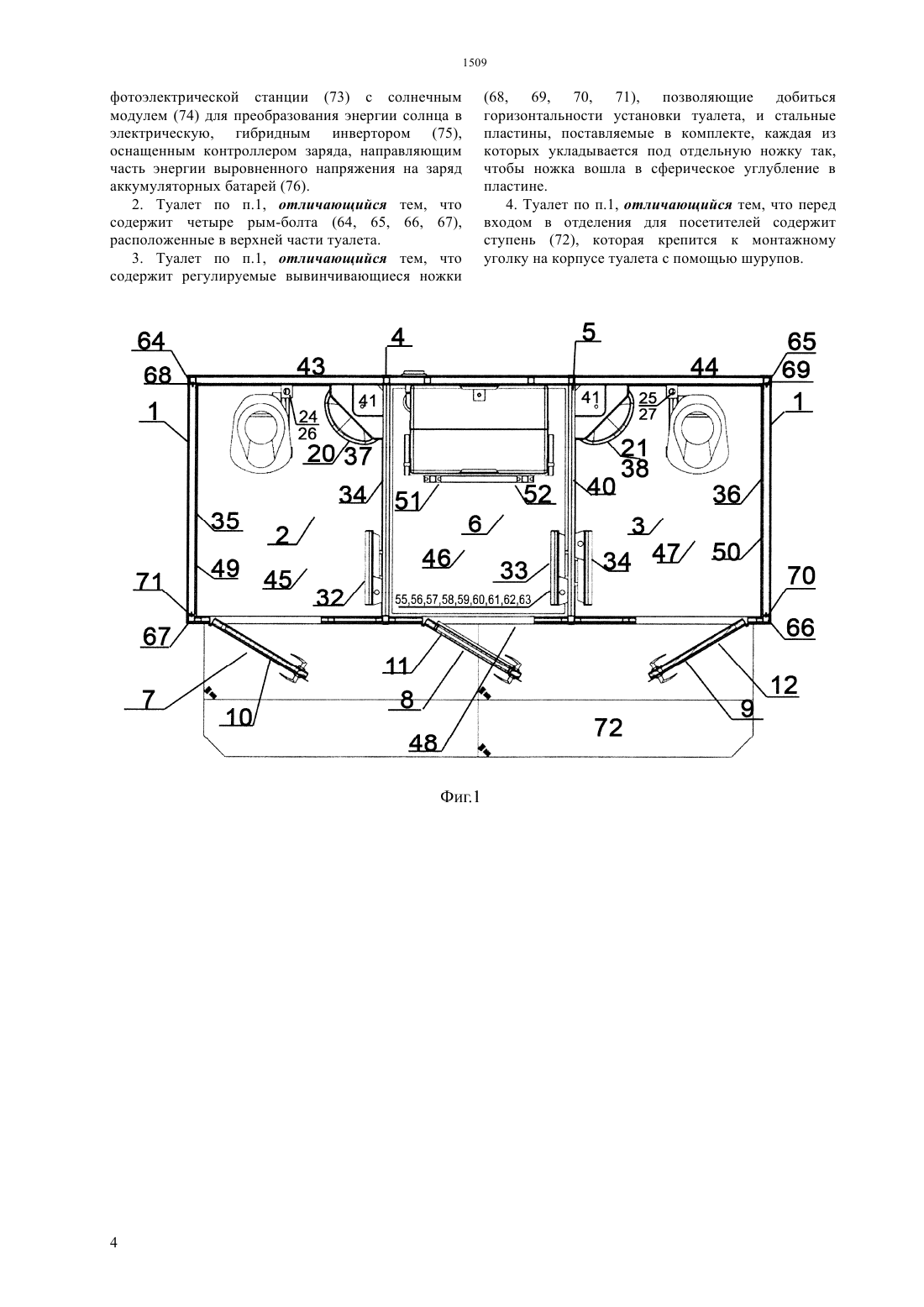

(51) 47 4/00 (2006.01) 03 9/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ эксплуатационными возможностями обеспечения его работоспособности как при наличии электрических, канализационных и водопроводных сетей, так и при их отсутствии или отсутствии одной из них с представлением пользователю максимальных удобств при простоте сборки и эксплуатации, с применением освещения за счет установленных на кровле солнечных модулей. Техническим результатом, который может быть получен при использовании заявляемой полезной модели является упрощение конструкции туалета,повышение надежности его функционирования,длительности использования без подключения к коммуникациям водоснабжения и канализации,сохранение экологии окружающей среды и соответствие современным санитарногигиеническим нормам без снижения уровня комфорта с применением освещения за счет установленных на кровле солнечных модулей, при его использовании.(73) Товарищество с ограниченной ответственностью (74) Маулетбаева Гульнара Маратовна Хегай Юрий Валентинович(57) Предлагаемая полезная модель относится к санитарно-техническому оборудованию,сооружениям,в частности к туалетам общественного пользования,и касается конструкции туалетов коммунального хозяйства,при этом оно позволяет разрешить проблемы естественных надобностей человека в комфортной обстановке там, где нет стационарных устройств,при отсутствии источников электроэнергии для освещения. Задачей настоящей полезной модели является создание туалета,обладающего широкими Предлагаемая полезная модель относится к санитарно-техническому оборудованию,сооружениям,в частности к туалетам общественного пользования,и касается конструкции туалетов коммунального хозяйства,при этом оно позволяет разрешить проблемы естественных надобностей человека в комфортной обстановке там, где нет стационарных устройств,при отсутствии источников электроэнергии для освещения. Уже известен туалет, содержащий модульный блок, выполненный из двух туалетных кабин,расположенных в одном корпусе т разделенных внутренней перегородкой с образованием между кабинами технического отсека для размещения оборудования, расположенных в каждой кабине унитаза и раковину умывальника, и входную дверь с запорным устройством (Патент США 4881284,НКИ 4-662, 1989 г.). Этот туалет выполнен по модульной схеме,обеспечивающей компактную установку по две,четыре и восемь кабин и обеспечивает обслуживание пользователей в соответствии с санитарно-гигиеническими нормами, однако, он не является автономным и требует для функционирования подключение к системам водоснабжения и канализации. Известен также туалет, содержащий модельный блок, выполненный из двух туалетных кабин,расположенных в одном корпусе и разделенных перегородкой, установленные в каждой кабине унитаз и раковину умывальника, связанные трубопроводами с расположенным в верхней части модульного блока баком для воды и подпольным баком-сборником урины и фекалий, входную дверь с запорным устройством и систему автоматического управления и агрегатами каждой кабины(Свидетельство РФ на полезную модель 6681,МПК А 47 К 4/00, 1997 г.). Это туалет, автономен и может использоваться достаточно длительное время без подключения к коммуникациям водоснабжения и канализации. Он может быть установлен в любых специально не оборудованных местах и обеспечить при этом высокие потребительские качества для пользователей, в том числе уровень комфорта. Однако,он сложен,а следовательно,недостаточно надежен, дорог в эксплуатации и не отвечает современным санитарно-гигиеническим нормам и экологическим требованиям. Задачей настоящей полезной модели является создание туалета,обладающего широкими эксплуатационными возможностями обеспечения его работоспособности как при наличии электрических, канализационных и водопроводных сетей, так и при их отсутствии или отсутствии одной из них с представлением пользователю максимальных удобств при простоте сборки и эксплуатации, с применением освещения за счет установленных на кровле солнечных модулей. Техническим результатом, который может быть получен при использовании заявляемой полезной модели является упрощение конструкции туалета,2 повышение надежности его функционирования,длительности использования без подключения к коммуникациям водоснабжения и канализации,сохранение экологии окружающей среды и соответствие современным санитарногигиеническим нормам без снижения уровня комфорта с применением освещения за счет установленных на кровле солнечных модулей, при его использовании. Предлагаемый туалет является автономным,удовлетворяет всем современным санитарноэкологическим, гигиеническим требованиям и может быть использован для оснащения самых различных мест, связанных с продолжительным пребыванием человека и необеспеченных системами электроснабжения, канализации и водоснабжения. Наиболее целесообразно устанавливать такие туалеты на оптовых рынках, ярмарках, на территориях парков культуры и отдыха,всевозможных народных гуляниях,широко практикуемых отмечаниях праздников,при проведении концернов под открытым небом, на топливо-заправочных станциях, железнодорожных станциях, стоянках на дорожных магистралях и т.п. Решение поставленной задачи достигается тем,что в известном туалете модульного типа содержащем модульный блок из двух отделений для посетителей, расположенных в одном корпусе и разделенных внутренней перегородкой с образованием служебного помещения для размещения оборудования, снабженные в каждой кабине унитазом и раковиной умывальника,связанные трубопроводами с расположенным в верхней части модульного блока баком-резервуаром для чистой воды и подпольным баком для отходов или сборником урины и фекалий входными дверями с доводчиками,конвекторами,диспенсерами туалетной бумаги, диспенсерами жидкого мыла, диспенсерами бумажных полотенец,зеркалами,вытяжными вентиляторами(в помещении), светильниками люминесцентными,прожекторами галогенными наружного освещения,крючками для одежды, системами контроля наполнения баков и системами автоматического управления оборудованием и агрегатами каждой кабины бак для воды выполнен в виде двух изолированных резервуаров, один из которых соединен трубопроводами с раковинами умывальников, а второй - с системой смыва унитазов, при этом на трубопроводе подачи воды к раковинам умывальников установлен нагреватель воды, а каждая раковина умывальника снабжена краном-смесителем. Каждый унитаз оборудован тарельчатым клапаном с педальным приводом и клапаномдозатором воды, управляемым от педального привода, что позволит существенно снизить расход воды. Сущность полезной модели поясняется чертежами и схемами работы солнечного модуля. Фиг.1. Туалет модульного типа. Фиг.2. Сантехническая. Фиг.3. Фотоэлектрическая. Туалет модульного типа содержит модульный блок 1, объединяющий в своем корпусе два отделения для посетителей 2 и 3, разделенные внутренними перегородками 4 и 5, с образованием технического отсека 6 для размещения оборудования. Снаружи доступ в отделения для посетителей 2 и 3, в том числе и в технический отсек 6 осуществляется через дверные проемы,содержащие входные двери с доводчиками 7, 8, 9 в которых предусмотрены окна из оргстекла 10, 11,12. Оба отделения для посетителей оборудованы с расположенным в верхней части модульного блока баком-резервуаром 17 для чистой воды соединенного трубопроводом 18, 19 с раковинами умывальниками 20, 21 и с системой смыва унитазом 22, 23 оборудованных тарельчатым клапаном с педальным приводом 24, 25 и клапаном-дозатором воды 26, 27, управляемым от педального привода 24, 25, что позволит существенно снизить расход воды. Каждая раковина умывальника снабжена краном-смесителем 28, 29. Имеются подпольный бак 30 для отходов или сборник урины и фекалий,оснащенный кабельной системой предотвращения замерзания содержимого 31, конвектор 32, 33, 34,диспенсеры туалетной бумаги 35, 36, диспенсеры жидкого мыла 37, 38, диспенсеры бумажных полотенец 39, 40, зеркала 41,42, вытяжные вентиляторы (в помещениях) 43, 44, светильники люминесцентные 45, 46, 47, прожектор галогенный наружного освещения 48, крючки для одежды 49,50, система контроля наполнения баков 51, система автоматического управления оборудованием и агрегатами каждой кабины 52. В служебном помещении находятся водорозетка для заправки верхнего бака водой 53, внутренняя разводка системы ХВС (от верхнего бака с водой) из полипропиленовых труб с шаровыми кранами 54,вводно-распределительный электрощит с однофазным счетчиком 55, устройство защитного отключения 56, автоматами отключения 57,термостатом обогрева накопительного бака 58,сигнализацией системы контроля наполнения бака 59,электрическими розетками 60,61,выключателями внутреннего и внешнего освещения и вентиляции 62, 63. Погрузочно-разгрузочные работы и установки туалета осуществляются за 4 рым-болта 64, 65, 66, 67, расположенные в верхней части туалета. При установке модуля используются регулируемые вывинчивающиеся ножки 68, 69, 70,71 позволяющие добиться горизонтальности установки туалета,и стальные пластины(поставляемые в комплекте), каждая из которых укладывается под отдельную ножку так, чтобы ножка вошла в сферическое углубление в пластине. Со стороны входа в помещение туалета устанавливается ступень 72, которая крепится к монтажному уголку на корпусе туалета с помощью шурупов. Крыша туалета изготовлена из фотоэлектрической станции 73, где солнечный модуль 74 преобразует энергию солнца в электрическую, выдавая напряжение постоянного тока. Электроэнергия от солнечного модуля 74 поступает на вход гибридного инвертора 75 оснащенного контроллером заряда направляющего часть энергии выровненного напряжения на заряд аккумуляторной батарей 76. Часть энергии инвертор 75 преобразует в напряжение переменного тока, от которого питается нагрузка фотолюминесцентной эвакуационной системы. В ночное время или при пасмурном небе, нагрузка берет энергию от АКБ 76. Предложенное снабжение туалета функционирования в течении длительного времени,комфортные условия для пользователей, высокие санитарно-гигиенические требования и экологичность. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Туалет модульного типа, содержащий модуль(1), выполненный из двух отделений для посетителей (2, 3), разделенных перегородками (4,5), установленные в каждом отделении унитазы (22,23) и раковины умывальников (20, 21), технический отсек(6) для размещения оборудования,отличающийся тем, что доступ в отделения для посетителей (2, 3) и в технический отсек (6) выполнен в виде дверей с доводчиками (7, 8, 9), в которых предусмотрены окна из оргстекла (10, 11,12), оба отделения для посетителей оборудованы в верхней части модульного блока баком-резервуаром(18, 19) с раковинами умывальников (20, 21) и с системой смыва унитазов (22, 23), оборудованных тарельчатыми клапанами с педальным приводом(24, 25) и клапанами-дозаторами воды (26, 27),управляемыми от педального привода (24, 25) каждая раковина умывальника снабжена краномсмесителем (28, 29), туалет содержит подпольный бак (30) для сбора урины и фекалий и других отходов,оснащенный кабельной системой предотвращения замерзания содержимого (31),конвектор (32, 33, 34), диспенсеры туалетной бумаги (35, 36), диспенсеры жидкого мыла (37, 38),диспенсеры бумажных полотенец (39, 40), зеркала(41, 42), вытяжные вентиляторы в отделениях (43,44), светильники люминесцентные (45, 46, 47),прожектор галогенный наружного освещения (48),крючки для одежды (49, 50), систему контроля наполнения баков (51), систему автоматического управления оборудованием и агрегатами каждого отделения (52), в техническом отсеке содержится водорозетка для заправки верхнего бака водой (53),внутренняя разводка системы холодного водоснабжения, от верхнего бака с водой до отделений, состоящая из полипропиленовых труб с шаровыми кранами(54),содержит вводнораспределительный электрощит с однофазным счетчиком (55), устройство защитного отключения (56), автомат отключения (57),термостат обогрева накопительного бака (58),сигнализацию системы контроля наполнения бака(59), в отделениях содержатся электрические розетки (60, 61), выключатели внутреннего и внешнего освещения и вентиляции (62, 63) туалет содержит крышу,изготовленную из 3 фотоэлектрической станции (73) с солнечным модулем (74) для преобразования энергии солнца в электрическую, гибридным инвертором (75),оснащенным контроллером заряда, направляющим часть энергии выровненного напряжения на заряд аккумуляторных батарей (76). 2. Туалет по п.1, отличающийся тем, что содержит четыре рым-болта (64, 65, 66, 67),расположенные в верхней части туалета. 3. Туалет по п.1, отличающийся тем, что содержит регулируемые вывинчивающиеся ножки(68, 69, 70, 71), позволяющие добиться горизонтальности установки туалета, и стальные пластины, поставляемые в комплекте, каждая из которых укладывается под отдельную ножку так,чтобы ножка вошла в сферическое углубление в пластине. 4. Туалет по п.1, отличающийся тем, что перед входом в отделения для посетителей содержит ступень (72), которая крепится к монтажному уголку на корпусе туалета с помощью шурупов.
