Водяной фильтр типа W

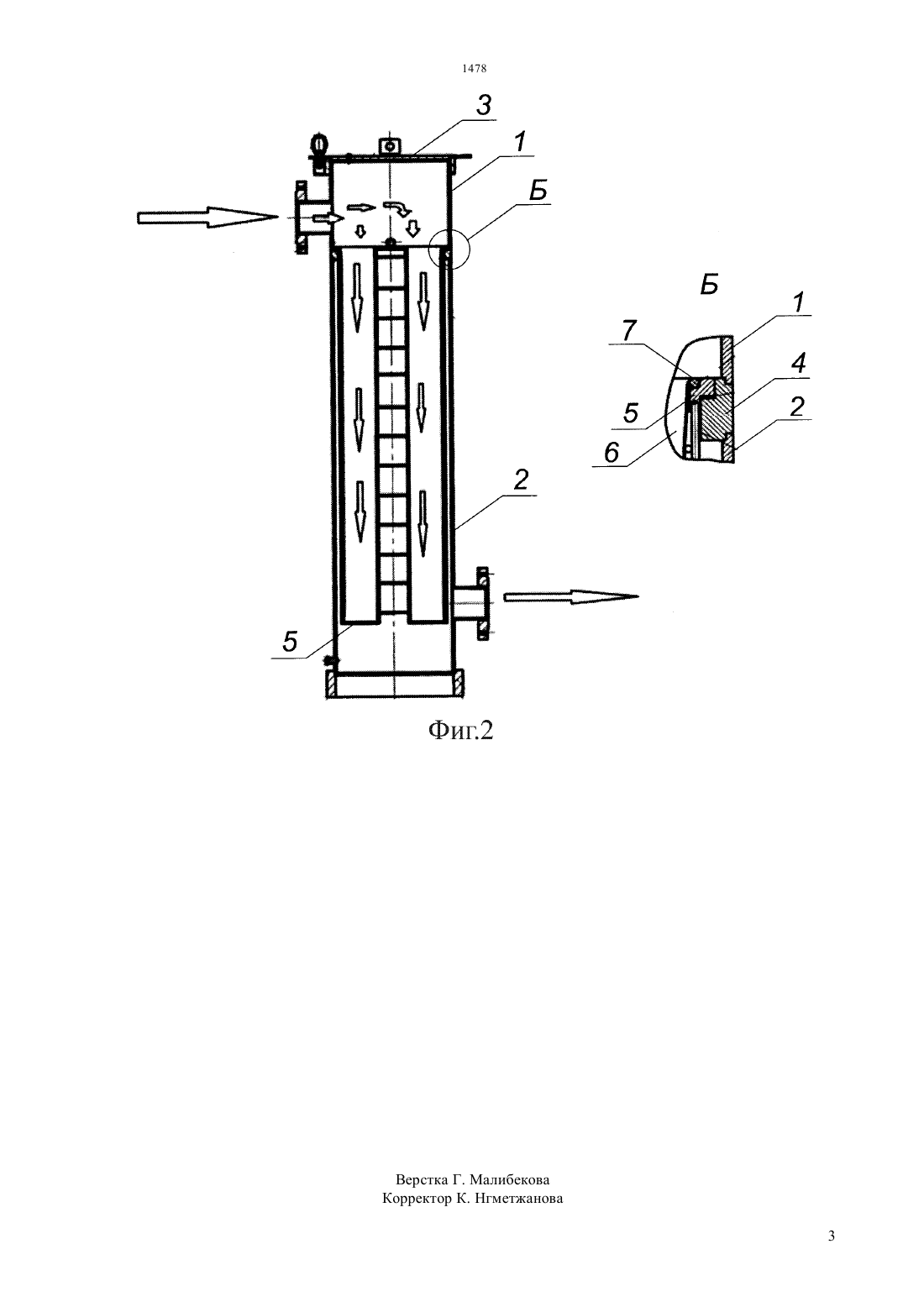

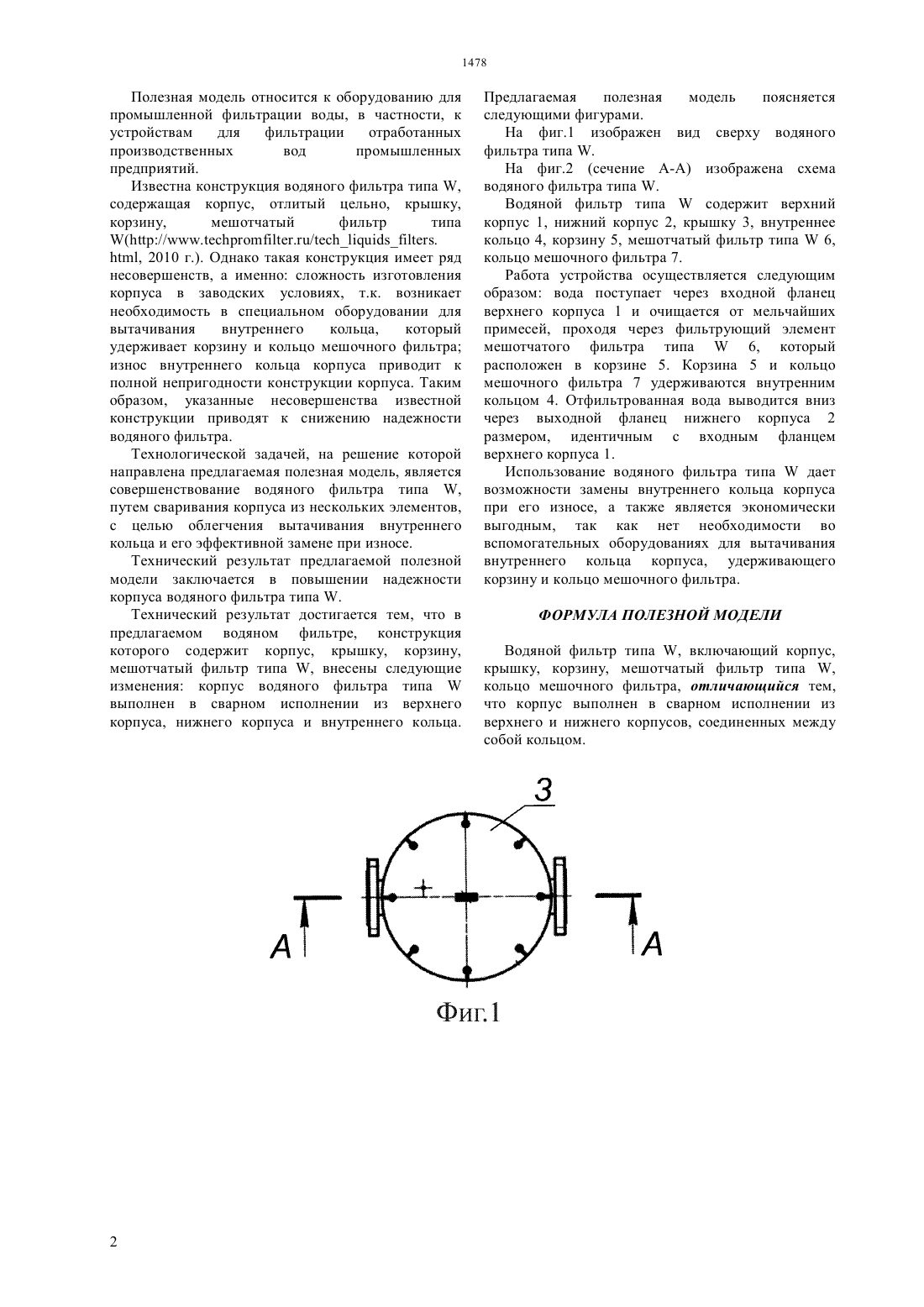

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат предлагаемой полезной модели заключается в повышении надежности корпуса конструкции водяного фильтра типа ,достигающийся путем работы устройства. Данная работа осуществляется следующим образом вода поступает через входной фланец верхнего корпуса 1 и очищается от мельчайших примесей, проходя через фильтрующий элемент мешотчатого фильтра типа 6, который расположен в корзине 5. Корзина 5 и кольцо мешочного фильтра 7 удерживаются внутренним кольцом 4. Отфильтрованная вода выводится вниз через выходной фланец нижнего корпуса 2 размером, идентичным с входным фланцем верхнего корпуса 1. Использование водяного фильтра типадает возможности замены внутреннего кольца корпуса при его износе, а также является экономически выгодным, так как нет необходимости во вспомогательных оборудованиях для вытачивания внутреннего кольца корпуса, удерживающего корзину и кольцо мешочного фильтра.(72) Минбаев Жигер Сансызбаевич Данияров Нурлан Асылханович Балабаев Оюм Темиргалиевич(57) Полезная модель относится к оборудованию для промышленной фильтрации воды, в частности к устройствам для фильтрации отработанных производственных вод промышленных предприятий. Задачей, на решение которой направлена предлагаемая полезная модель,является совершенствование водяного фильтра типа ,путем сваривания корпуса из нескольких элементов,с целью облегчения вытачивания внутреннего кольца и его эффективной замене при износе. Полезная модель относится к оборудованию для промышленной фильтрации воды, в частности, к устройствам для фильтрации отработанных производственных вод промышленных предприятий. Известна конструкция водяного фильтра типа ,содержащая корпус, отлитый цельно, крышку,корзину,мешотчатый фильтр типа, 2010 г.). Однако такая конструкция имеет ряд несовершенств, а именно сложность изготовления корпуса в заводских условиях, т.к. возникает необходимость в специальном оборудовании для вытачивания внутреннего кольца,который удерживает корзину и кольцо мешочного фильтра износ внутреннего кольца корпуса приводит к полной непригодности конструкции корпуса. Таким образом, указанные несовершенства известной конструкции приводят к снижению надежности водяного фильтра. Технологической задачей, на решение которой направлена предлагаемая полезная модель, является совершенствование водяного фильтра типа ,путем сваривания корпуса из нескольких элементов,с целью облегчения вытачивания внутреннего кольца и его эффективной замене при износе. Технический результат предлагаемой полезной модели заключается в повышении надежности корпуса водяного фильтра типа . Технический результат достигается тем, что в предлагаемом водяном фильтре, конструкция которого содержит корпус, крышку, корзину,мешотчатый фильтр типа , внесены следующие изменения корпус водяного фильтра типавыполнен в сварном исполнении из верхнего корпуса, нижнего корпуса и внутреннего кольца. Предлагаемая полезная модель поясняется следующими фигурами. На фиг.1 изображен вид сверху водяного фильтра типа . На фиг.2 (сечение А-А) изображена схема водяного фильтра типа . Водяной фильтр типасодержит верхний корпус 1, нижний корпус 2, крышку 3, внутреннее кольцо 4, корзину 5, мешотчатый фильтр типа 6,кольцо мешочного фильтра 7. Работа устройства осуществляется следующим образом вода поступает через входной фланец верхнего корпуса 1 и очищается от мельчайших примесей, проходя через фильтрующий элемент мешотчатого фильтра типа 6, который расположен в корзине 5. Корзина 5 и кольцо мешочного фильтра 7 удерживаются внутренним кольцом 4. Отфильтрованная вода выводится вниз через выходной фланец нижнего корпуса 2 размером, идентичным с входным фланцем верхнего корпуса 1. Использование водяного фильтра типадает возможности замены внутреннего кольца корпуса при его износе, а также является экономически выгодным, так как нет необходимости во вспомогательных оборудованиях для вытачивания внутреннего кольца корпуса, удерживающего корзину и кольцо мешочного фильтра. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Водяной фильтр типа , включающий корпус,крышку, корзину, мешотчатый фильтр типа ,кольцо мешочного фильтра, отличающийся тем,что корпус выполнен в сварном исполнении из верхнего и нижнего корпусов, соединенных между собой кольцом.
