Установка для получения микросфер из водной суспензии летучей золы тепловых электростанций гидросепарацией

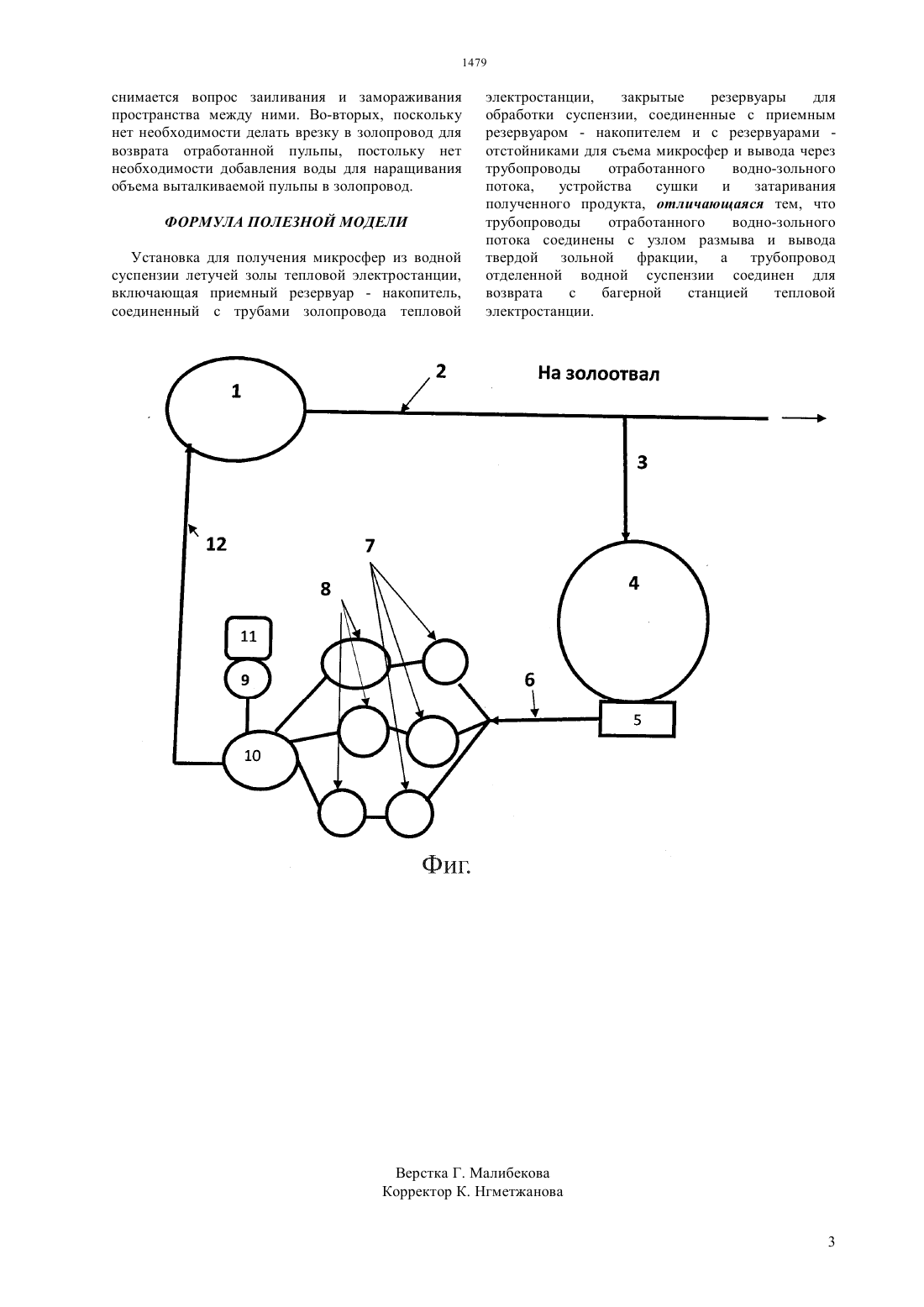

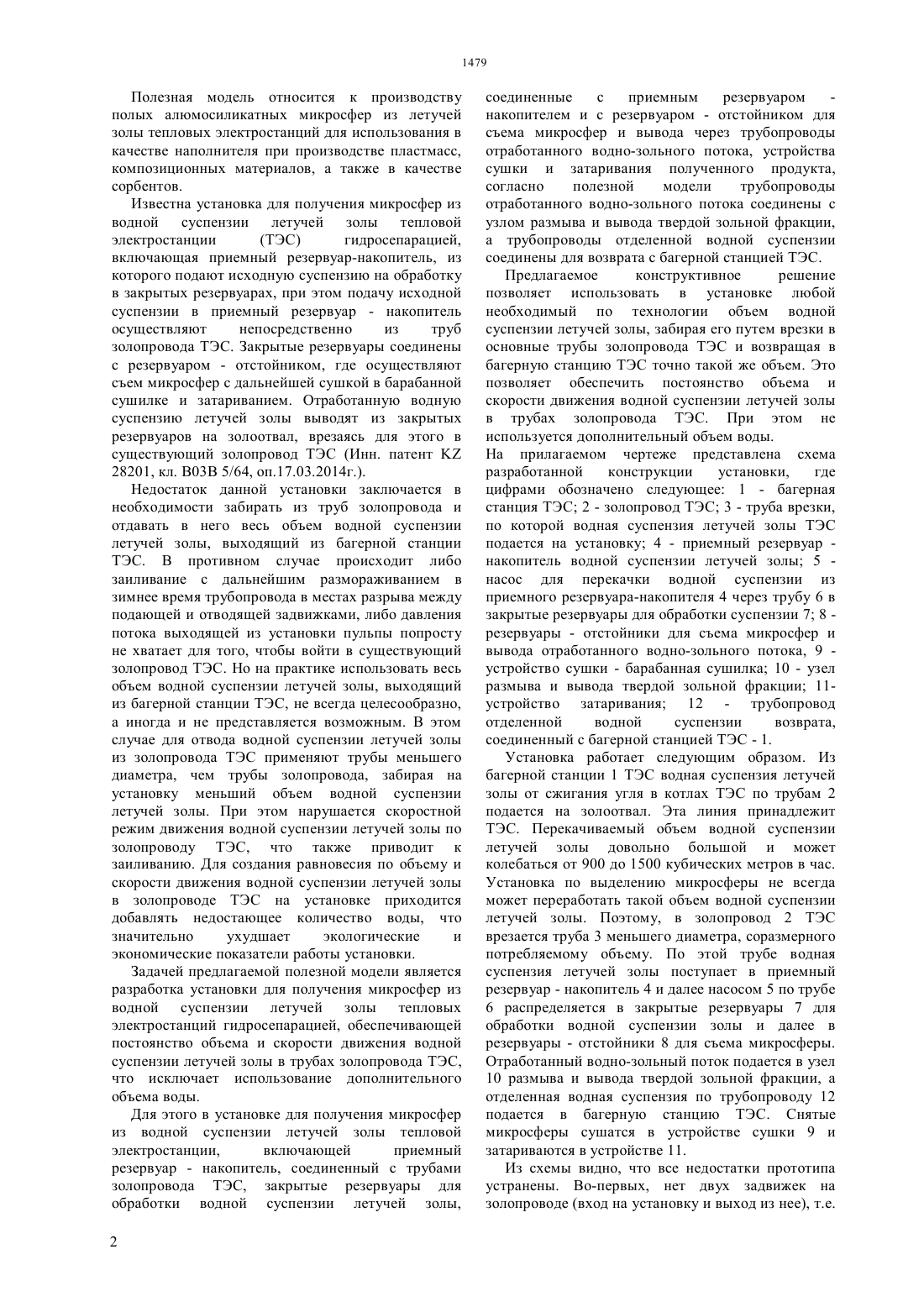

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ включающей приемный резервуар - накопитель,соединенный с трубами золопровода ТЭС, закрытые резервуары для обработки водной суспензии летучей золы,соединенные с приемным резервуаром - накопителем и с резервуаром отстойником для съема микросфер и вывода через трубопроводы отработанного водно-зольного потока,устройства сушки и затаривания полученного продукта, согласно полезной модели трубопроводы отработанного водно-зольного потока соединены с узлом размыва и вывода твердой зольной фракции, а трубопроводы отделенной водной суспензии соединены для возврата с багерной станцией ТЭС. Установка обеспечивает постоянство объема и скорости движения водной суспензии летучей золы в трубах золопровода ТЭС, что исключает использование дополнительного объема воды.(76) Миков Александр Григорьевич Абдыкалыков Дамир Толеубаевич(56) Инновационный патент РК 28201, кл. В 03 В 5/64, опубл. 17.03.2014 г(54) УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ МИКРОСФЕР ИЗ ВОДНОЙ СУСПЕНЗИИ ЛЕТУЧЕЙ ЗОЛЫ ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ ГИДРОСЕПАРАЦИЕЙ(57) Полезная модель относится к производству полых алюмосиликатных микросфер из летучей золы тепловых электростанций для использования в качестве наполнителя при производстве пластмасс,композиционных материалов, а также в качестве сорбентов. В установке для получения микросфер из водной суспензии летучей золы тепловой электростанции, 1479 Полезная модель относится к производству полых алюмосиликатных микросфер из летучей золы тепловых электростанций для использования в качестве наполнителя при производстве пластмасс,композиционных материалов, а также в качестве сорбентов. Известна установка для получения микросфер из водной суспензии летучей золы тепловой электростанции(ТЭС) гидросепарацией,включающая приемный резервуар-накопитель, из которого подают исходную суспензию на обработку в закрытых резервуарах, при этом подачу исходной суспензии в приемный резервуар - накопитель осуществляют непосредственно из труб золопровода ТЭС. Закрытые резервуары соединены с резервуаром - отстойником, где осуществляют съем микросфер с дальнейшей сушкой в барабанной сушилке и затариванием. Отработанную водную суспензию летучей золы выводят из закрытых резервуаров на золоотвал, врезаясь для этого в существующий золопровод ТЭС (Инн. патент 28201, кл. В 03 В 5/64, оп.17.03.2014 г.). Недостаток данной установки заключается в необходимости забирать из труб золопровода и отдавать в него весь объем водной суспензии летучей золы, выходящий из багерной станции ТЭС. В противном случае происходит либо заиливание с дальнейшим размораживанием в зимнее время трубопровода в местах разрыва между подающей и отводящей задвижками, либо давления потока выходящей из установки пульпы попросту не хватает для того, чтобы войти в существующий золопровод ТЭС. Но на практике использовать весь объем водной суспензии летучей золы, выходящий из багерной станции ТЭС, не всегда целесообразно,а иногда и не представляется возможным. В этом случае для отвода водной суспензии летучей золы из золопровода ТЭС применяют трубы меньшего диаметра, чем трубы золопровода, забирая на установку меньший объем водной суспензии летучей золы. При этом нарушается скоростной режим движения водной суспензии летучей золы по золопроводу ТЭС, что также приводит к заиливанию. Для создания равновесия по объему и скорости движения водной суспензии летучей золы в золопроводе ТЭС на установке приходится добавлять недостающее количество воды, что значительно ухудшает экологические и экономические показатели работы установки. Задачей предлагаемой полезной модели является разработка установки для получения микросфер из водной суспензии летучей золы тепловых электростанций гидросепарацией, обеспечивающей постоянство объема и скорости движения водной суспензии летучей золы в трубах золопровода ТЭС,что исключает использование дополнительного объема воды. Для этого в установке для получения микросфер из водной суспензии летучей золы тепловой электростанции,включающей приемный резервуар - накопитель, соединенный с трубами золопровода ТЭС, закрытые резервуары для обработки водной суспензии летучей золы,2 соединенные с приемным резервуаром накопителем и с резервуаром - отстойником для съема микросфер и вывода через трубопроводы отработанного водно-зольного потока, устройства сушки и затаривания полученного продукта,согласно полезной модели трубопроводы отработанного водно-зольного потока соединены с узлом размыва и вывода твердой зольной фракции,а трубопроводы отделенной водной суспензии соединены для возврата с багерной станцией ТЭС. Предлагаемое конструктивное решение позволяет использовать в установке любой необходимый по технологии объем водной суспензии летучей золы, забирая его путем врезки в основные трубы золопровода ТЭС и возвращая в багерную станцию ТЭС точно такой же объем. Это позволяет обеспечить постоянство объема и скорости движения водной суспензии летучей золы в трубах золопровода ТЭС. При этом не используется дополнительный объем воды. На прилагаемом чертеже представлена схема разработанной конструкции установки,где цифрами обозначено следующее 1 - багерная станция ТЭС 2 - золопровод ТЭС 3 - труба врезки,по которой водная суспензия летучей золы ТЭС подается на установку 4 - приемный резервуар накопитель водной суспензии летучей золы 5 насос для перекачки водной суспензии из приемного резервуара-накопителя 4 через трубу 6 в закрытые резервуары для обработки суспензии 7 8 резервуары - отстойники для съема микросфер и вывода отработанного водно-зольного потока, 9 устройство сушки - барабанная сушилка 10 - узел размыва и вывода твердой зольной фракции 11 устройство затаривания 12 - трубопровод отделенной водной суспензии возврата,соединенный с багерной станцией ТЭС - 1. Установка работает следующим образом. Из багерной станции 1 ТЭС водная суспензия летучей золы от сжигания угля в котлах ТЭС по трубам 2 подается на золоотвал. Эта линия принадлежит ТЭС. Перекачиваемый объем водной суспензии летучей золы довольно большой и может колебаться от 900 до 1500 кубических метров в час. Установка по выделению микросферы не всегда может переработать такой объем водной суспензии летучей золы. Поэтому, в золопровод 2 ТЭС врезается труба 3 меньшего диаметра, соразмерного потребляемому объему. По этой трубе водная суспензия летучей золы поступает в приемный резервуар - накопитель 4 и далее насосом 5 по трубе 6 распределяется в закрытые резервуары 7 для обработки водной суспензии золы и далее в резервуары - отстойники 8 для съема микросферы. Отработанный водно-зольный поток подается в узел 10 размыва и вывода твердой зольной фракции, а отделенная водная суспензия по трубопроводу 12 подается в багерную станцию ТЭС. Снятые микросферы сушатся в устройстве сушки 9 и затариваются в устройстве 11. Из схемы видно, что все недостатки прототипа устранены. Во-первых, нет двух задвижек на золопроводе (вход на установку и выход из нее), т.е. снимается вопрос заиливания и замораживания пространства между ними. Во-вторых, поскольку нет необходимости делать врезку в золопровод для возврата отработанной пульпы, постольку нет необходимости добавления воды для наращивания объема выталкиваемой пульпы в золопровод. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Установка для получения микросфер из водной суспензии летучей золы тепловой электростанции,включающая приемный резервуар - накопитель,соединенный с трубами золопровода тепловой электростанции,закрытые резервуары для обработки суспензии, соединенные с приемным резервуаром - накопителем и с резервуарами отстойниками для съема микросфер и вывода через трубопроводы отработанного водно-зольного потока,устройства сушки и затаривания полученного продукта, отличающаяся тем, что трубопроводы отработанного водно-зольного потока соединены с узлом размыва и вывода твердой зольной фракции, а трубопровод отделенной водной суспензии соединен для возврата с багерной станцией тепловой электростанции.
