Состав водной суспензии силиката для получения моющего средства

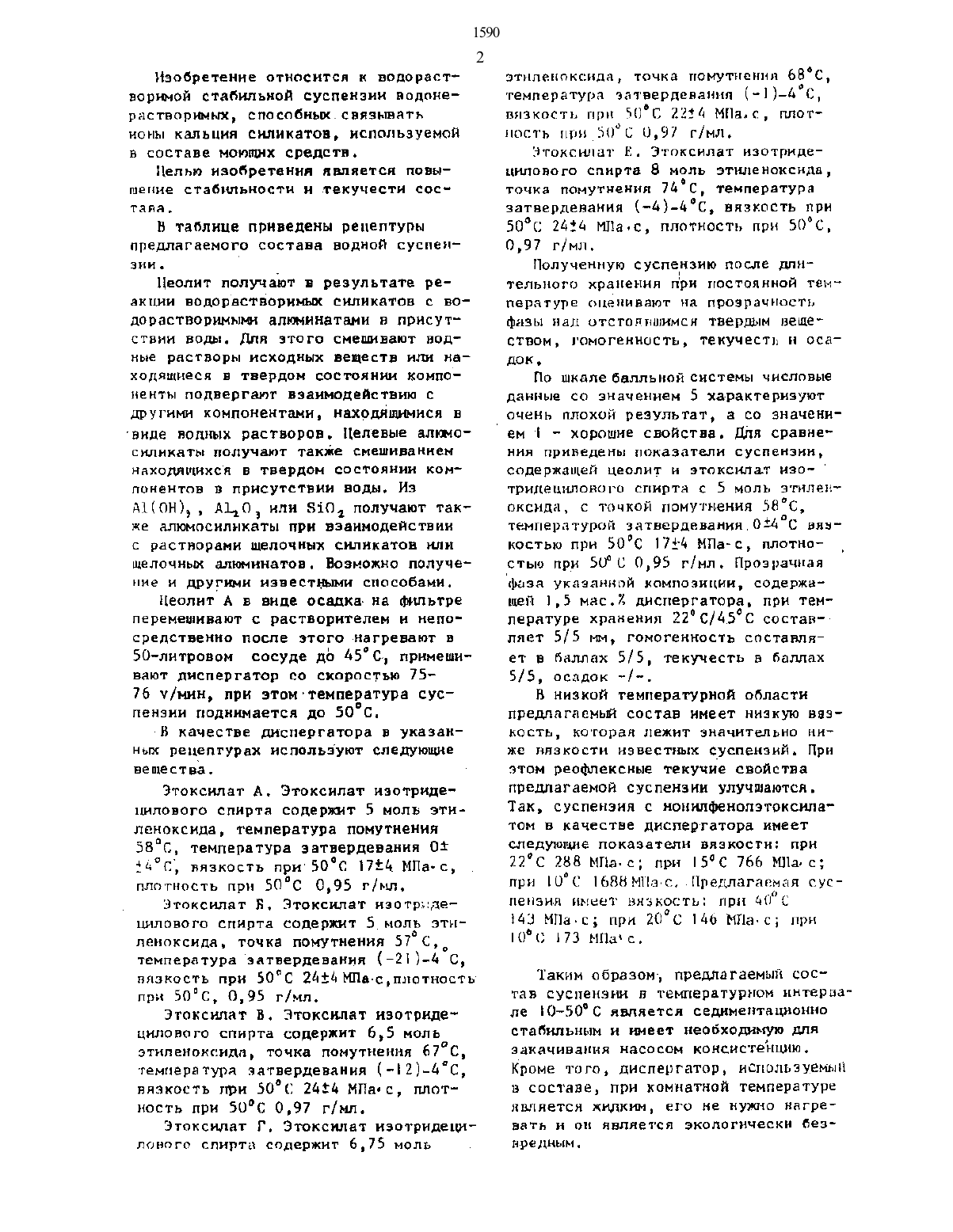

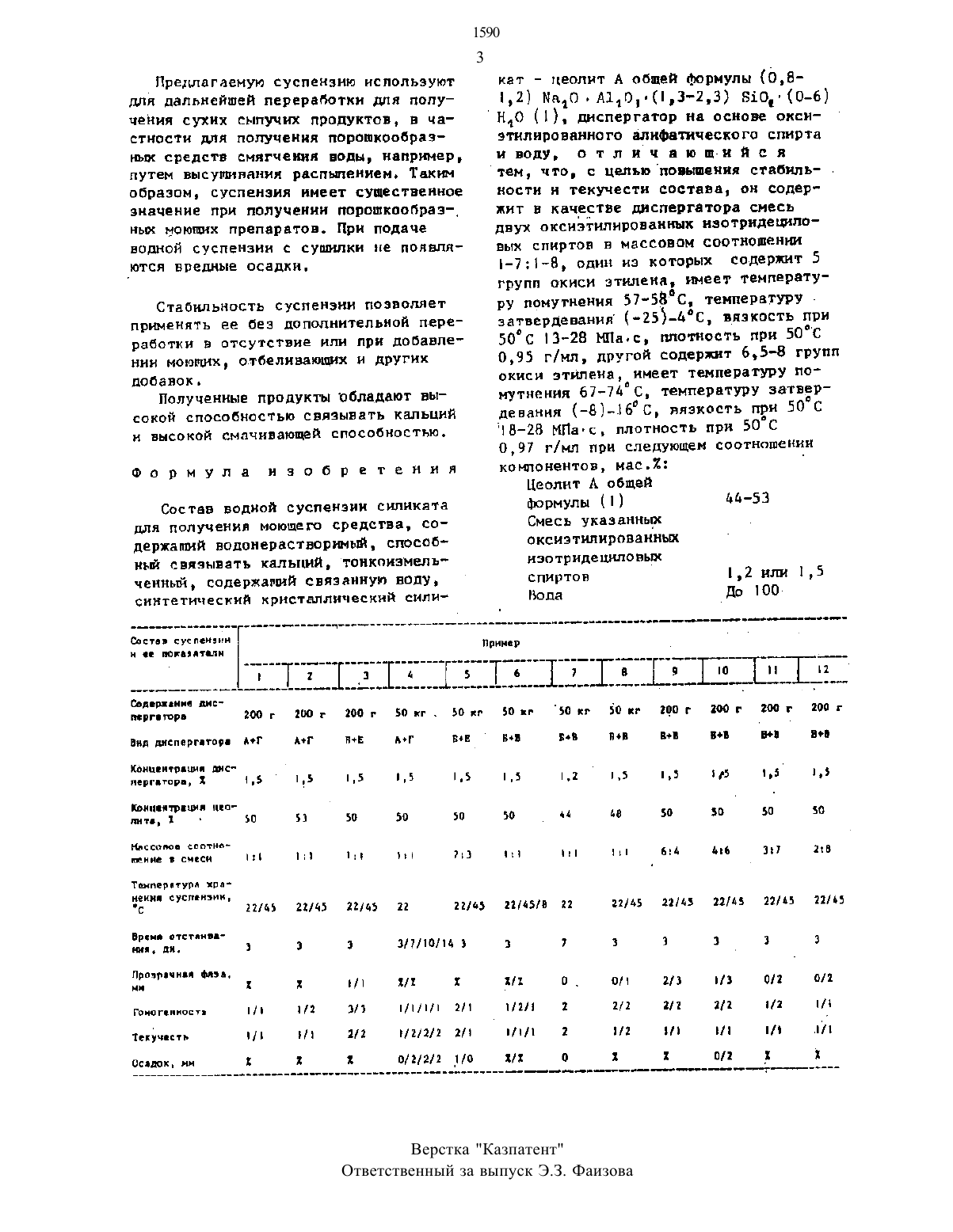

(72) Манфред днлв, Роланд Бергманн Гюнтер Штадтмюллер и Зигрнд цннер (ПЕ)(за) состдв вошчон суспензии сгшикд- ТА ЛЛЯ ПОЛШЧЕНЯ М 0 ШЕГ 0 СРЕДСТвА(57 ЪНзо 6 ретенне относится к моющим СОСТаВаН, В ЧЗСТНОСТН К ЕОСТЯВУ ВОД ной суспензии силиката для получения моющего средства. Цель изобретения повышение стабнпьности и текучести состава. Состав содержит водоннраст ворнмый. способный связывать каль ций, тонкоизмельченным содержащий связанную воду, синтетический, кристаллический силикат - це 0 ЛНТ А Ф 09 мулы (08-1,2) На 10 А 031,3-2,3) 5101(036)Н 1 О воду и диспергатор. В качестве последнего используют смесь двух оксиэтидироввннык изотон децнповых спиртов в массовом соотночшенин 17 В, один на которым содержит 5 групп окиси этилена, имеет температуру помутнения 575 ВС 3 теме пературу затвердевания К-25)д С,вязкость при 50 С 328 НШас, плотность прн 50 С 0,95 г/мл, другой содержит 658 групп окнсн этилена,имеет температуру помутнения 67 ч 7 дС температуру затвердевания -8)16 С вязкость при 50 С 18-28 МПа-с, плоте ность при 50 С 0.9 г/мл при следующем соотношении компонентов, мас.2 цеолит А дд 53 смесь указанных спиртов 1,2 или ,5, вода до 100. 1 табл.Изобретение относится к водораст верной стабильной суспензии водонерястаоримых, способньш.связывать ионы кальция силикатов, используемой в составе моющих средств.Целью изобретения является повышепие стабильности и текучести состаяа.В таблице приведены рецептуры предлагаемого состава водной суспензии.Неолит получают в результате реакции водорвстворнмм силикатов с водорастворимыми алюнииатани я присутствни воды. Для этого смешивают водиые растворы исходных веществ или находящиеся в твердом состоянии компод ненты подвергают взаимодействию ссиликаты получают такие смешиванием находящихся в твердом состоянии конпонеитов в присутствии воды. Из пион), , Аде, или 5101 получают также алюмосилнкаты при взаимодействии с растворами щелочных силикатов или щелочньщ алюминатов. Возможно получение и другими известными способами.Неолит А в виде осадив-на фильтре перемешивают с растворителем и непосредственно после этого нагревают в 50 литровон сосуде до д 5 С, примешивают диспергатор со скоростью 756 у/нин, при этом температура суспензии поднимается до 50 С.В качестве днспергатора в указанньт репептураи используют следующие вещества.Этоксилат А. Этокснлат изотриде лилового спирта содержит 5 ноль этнлеиоксида, температура помутнения 58 С, температура затвердевания П дС вязкость при 50 С 7 ч МПа-с,плотность при 50 С 0,95 г/мл.Зтокснлат Б. Этоксилат нз 0 трнде цилового спирта содержит 5 моль этнпеноксида, точка помутнения 5 С температура затвердевания (234 С, вязкость при 50 С 2 ддНШаюплотиостьЭтоксилат В. Этоксилат изотридет цилового спирта содержит 6,5 моль этиленоксида точка помутнения 67 С,температура затвердевания (Е 2)-дС вязкость при 5 ОС 2 дд МПа-с, плотность при 50 С 0,97 г/мл.Этоксилат Г. Зтокснлат изотрнде 1 ш лоного спирта содержит 6,75 мользтипенпкснпа точка помутнения 68 С температура затвердевания (-1)-дС вязкость при 5 ЮС 22 д МПа.с, плотность при 50 С 0,97 г/мл.Зтокснпот Е. Зтокснлат изотридепнпового спирта В ноль этнленоксидв,точка помутнения 7 С температура затвердевания -д 3 дС вязкость при 50 С 2 д 24 иПа.с плотность при 50 С,0,97 г/мл.Полученную суспензию после длительного хранения при постоянной теме пературе оценивают на прозрачность фазы изд отстояпшимсн твердым вещес строи, гомогенность, текучесть н осаДОК.По шкале балльной системы числовые данные со значением 5 характеризуюточень плохой результат, а со значени ем 1 хорошие свойства. Для сравне нин приведены показатели суспензии,содержащей цеолит н зтоксилат нзо трилецилояого спирта с 5 моль этнлен оксида, с точкой помутнения 58 С,температурой затвердованни 0 дС вязкостью при 50 С 174 МПа-с, плотностью при 500 0,95 г/мл. Прозрачная фаза указанной композиции, содержащей 5 мас.2 диспергаторе, при температуре хранения 22 С/д 5 С составляет 5/5 м, гомогенность составляет В баллах 5/5, текучесть в баллах 5/5, осадок -/-.В низкой температурной области предлагасмьй состав имеет низкую вязкость, которая лежит значительно ниже вязкости известных суспензий. При этом реофлексные текучие свойства предлагаемой суспензии улучшаются. Так, суспензия с нонилфеиолэтоксилат том в качестве диспергатора имеет следующие показатели вязкости при 22 с 288 МПа-с при 5 с 766 МПа- с при 0 С 1688 тПшс.Предлагаемая суспензия имеет вязкость при ДПОС 143 МПа-с при 20 С 146 МПа-с при ос пз нпачс.Таким образонд предлагаемый состав суспензии н температурном интерда пе О 50 С является седнмелтационно стабильным и имеет необходимую для закачивания насосом консистенцию. Кроме того, днспергатор, используемый в составе, при комнатной температуре является жилки, его не нужно нагревить и он является экологически сезН-РЕЗДНЬЕЪ-1 13 ПреллагаенУю суспензию используют кат - цеолит А обшей формулы (О 8 для дальнейшей переработки для попу- 1,2) Над) . А 11 О-(,32,3) 510. (045) ЧЕЙНП СУХИХ СНПУЧНХ продуктов, в ча- Н 10 (1), диспергатор на основе окси СТНОСТН для получения порошкообраэ- этипированного алифатпческого спирта НМ Средств смягчении воды, например, и воду, о т л и ч в ю щ-и й с я ПУТМ ВЫСУШННаНнн распылением. Таким тем, что, с целью повышения стабильобразом, суспензия имеет существенное кости и текучести состава, он содер экачеиие при получении порошкообраз-р жнт в качестве днспергатора сиесьньш ыоюшх препаратов. при подаче двух оксиотилироваиных н 3 отридецилоВОДНОЙ СУСПензии с сушилки не поивпя вьж спиртов н массовом СООТНОШЕНН ются вредные осадки. -78 один из которых содержит 5групп окиси этилена, имеет температуСтаоильность суспензии позволяет ру помутнения 55 ВС, температуру приеннть ее без дополнительной пере- затвердеванил(253-дС, вязкость при работки в отсутствие или при доБавле 50 С 132 В На-с, плотность при 50 С нии моющих, отбеливающх н других 0,95 г/ил, другой содержит 658 трупп добавок. окиси этилена, имеет температуру лоПолучениые продукты обладают вы- нутнения 677 дС, температуру затверсокой способностью связывать кальций девания С-8)-16 С, вязкость при 50 С и высокой смачивающей способностью. Б 2 В МПас, плотность при 50 С 0,97 г/мл при следующем соотношении Ф о р м у л а и э о Б р е т е и и я компонентов, иас.2 цеолит А общей Состав водной суспензии силиката формулы (13 дд 53для получения моющего средства, со Смесь укаэвнньщдержали водонерастворннъй спосоо оксиэтилированньщченкы, содержатшй связанную воду, спиртов 1,2 или 1,5 синтетический кристаллический сили Вода до ОП --1------Ф--п----Состав суспензии принц, Н О НВПОЯАТДННМГ мг НЕ мгкассовое со отно мниеаснсси 1 1 на 33Тендер ат урн прапеиия суспензии .Броне отс таин имя, дн. 3 1 э 3/7/1 о 1 пА э50 кг во кг 50 кг гоп г 200 г гос г 200 г М Бон ВО Вт 8 Ед ВЧ да пл цв ,5 ад ц 5 лд во да ьв 50 во за за на п 6- 56 31 28 апдазгв 22 22145 дань 22/из гаинь 21 Ьэ 3 2 3 3 3 3 э Ш 0 он 2/3 н оп он 1111 1 2 212 2/1 1/2 Ъ шт 2 и ш п т т 1/1 о 1 о/2 1ВерстКаЧКа 3 патент Ответственный за выпуск Э.З. Фаизова
