Люк смотрового колодца плавающего типа

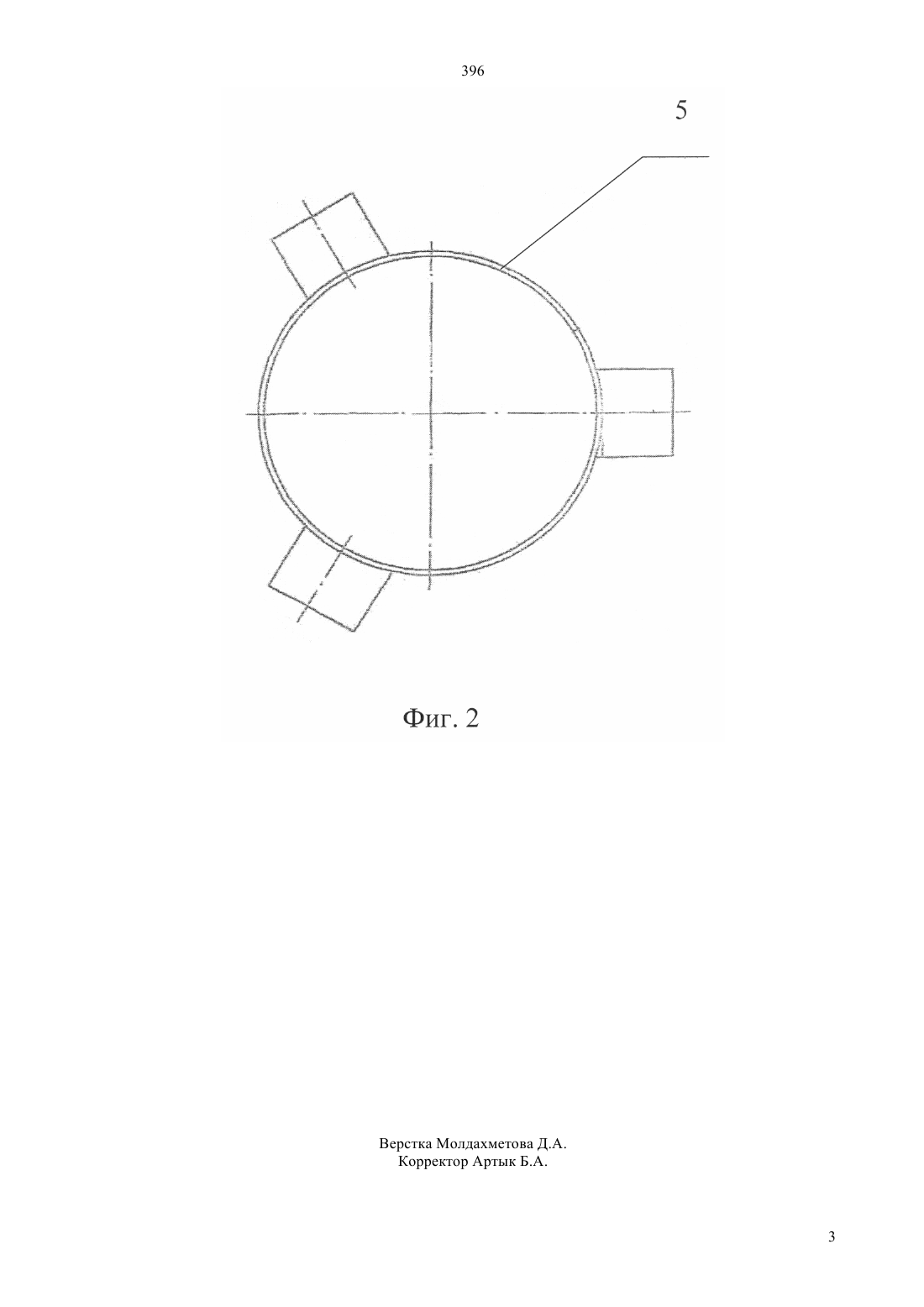

(51) 02 29/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Задачей заявляемой полезной модели является упрощение конструкции и повышение ремонтопригодности. Люк смотрового колодца плавающего типа имеет крышку, корпус с фланцем и ребром и обечайку,внутренний диаметр которой больше наружного диаметра ремонтной вставки. Использование смотрового люка плавающего типа позволяет добиться того, что крышка люка всегда будет находиться на одном уровне с дорожным полотном.(54) ЛЮК СМОТРОВОГО КОЛОДЦА ПЛАВАЮЩЕГО ТИПА(57) Полезная модель относится к независимым подземным сооружениям, а именно к смотровым колодцам. 396 Полезная модель относится к независимым подземным сооружениям, а именно к смотровым колодцам. Известен люк смотрового колодца, включающий крышку с ребром и корпус, опорная поверхность которого располагается на грунте (ГОСТ 3634-99). Наиболее близким к предлагаемой полезной модели является люк смотрового колодца,включающий корпус с внутренним кольцевым выступом с кольцевой канавкой, ремонтную вставку с фланцем и ребром, кольцевую канавку и крышку(А.с. СССР 735707, кл. 02 29/14, 1980). Данная конструкция люка имеет следующий недостаток при монтаже люка смотрового колодца его корпус располагают на грунте таким образом,что он оказывается затопленным в грунт. На корпусе устанавливают ремонтную вставку так, что ее ребро опирается на кольцевую канавку корпуса. Крышку люка располагают на ремонтной вставке. При движении грунта под действием погодных условий или под действием транспорта крышка люка начинает выступать над поверхностью грунта. При производстве ремонтных работ дорожного полотна происходит повышение его уровня, в результате чего крышка люка смотрового колодца оказывается ниже уровня дорожного полотна. В обоих случаях возникает аварийная ситуация на дорогах. Задачей заявляемой полезной модели является устранение указанных недостатков. Поставленная задача решается за счет того, что люк смотрового колодца плавающего типа имеет крышку, корпус с фланцем и ребром и обечайку,внутренний диаметр которой больше наружного диаметра корпуса. На фиг. 1 изображен люк смотрового колодца плавающего типа (разрез) на фиг.2 - вид сверху обечайки. Плавающий люк смотрового колодца содержит крышку 1, корпус 2 с фланцем 3 и ребром 4 и обечайку 5. Установка люка смотрового колодца происходит следующим образом. На верхнюю часть железобетонного колодца или кирпичной кладки устанавливают обечайку 5 и засыпают грунтом. Установленная в грунт обечайка служит направляющей для корпуса 2, причем между ребром 4 корпуса 2 и обечайкой 5 существует зазор. Фланец 3 корпуса опираются на полотно дороги. Крышку 1 устанавливают на корпус 2 таким образом, что крышка смотрового колодца находится на одном уровне с дорожным полотном. При наращивании дорожного полотна корпус 2 поднимают (всплывает), перемещая вдоль обечайки 5, что позволяет поддерживать одинаковый уровень дорожного полотна и крышки люка. При понижении уровня дорожного полотна корпус 2 опускают вдоль обечайки 5, в результате чего крышка люка 1 снова находится на уровне дорожного полотна. Использование полезной модели позволяет снизить затраты на ремонт дорожного полотна в связи с тем, что отпадает необходимость полного демонтажа смотрового колодца. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Люк смотрового колодца, содержащий крышку и корпус с фланцем и ребром, отличающийся тем,что содержит обечайку, внутренний диаметр которой больше наружного диаметра корпуса.
