Костная пластина

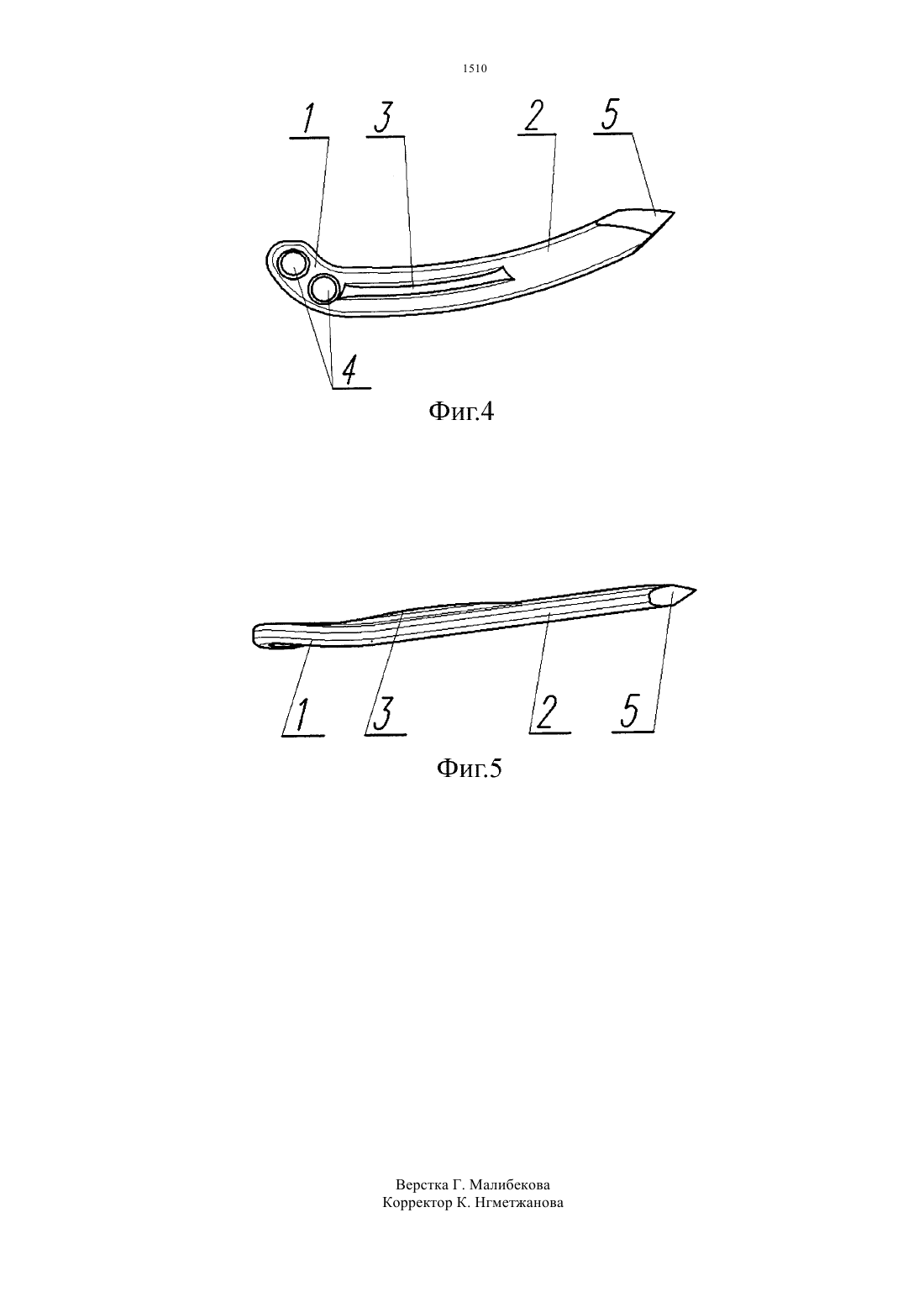

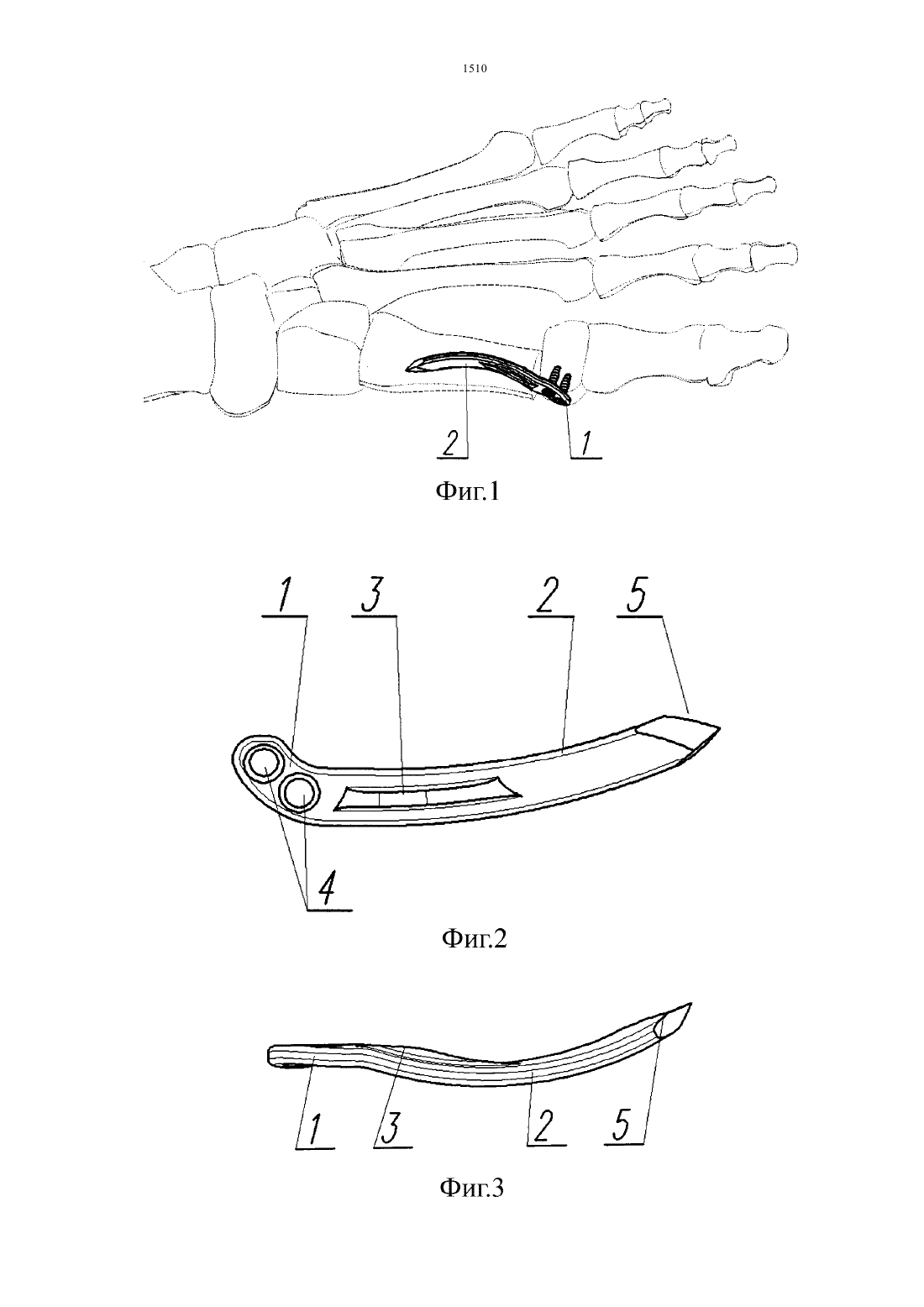

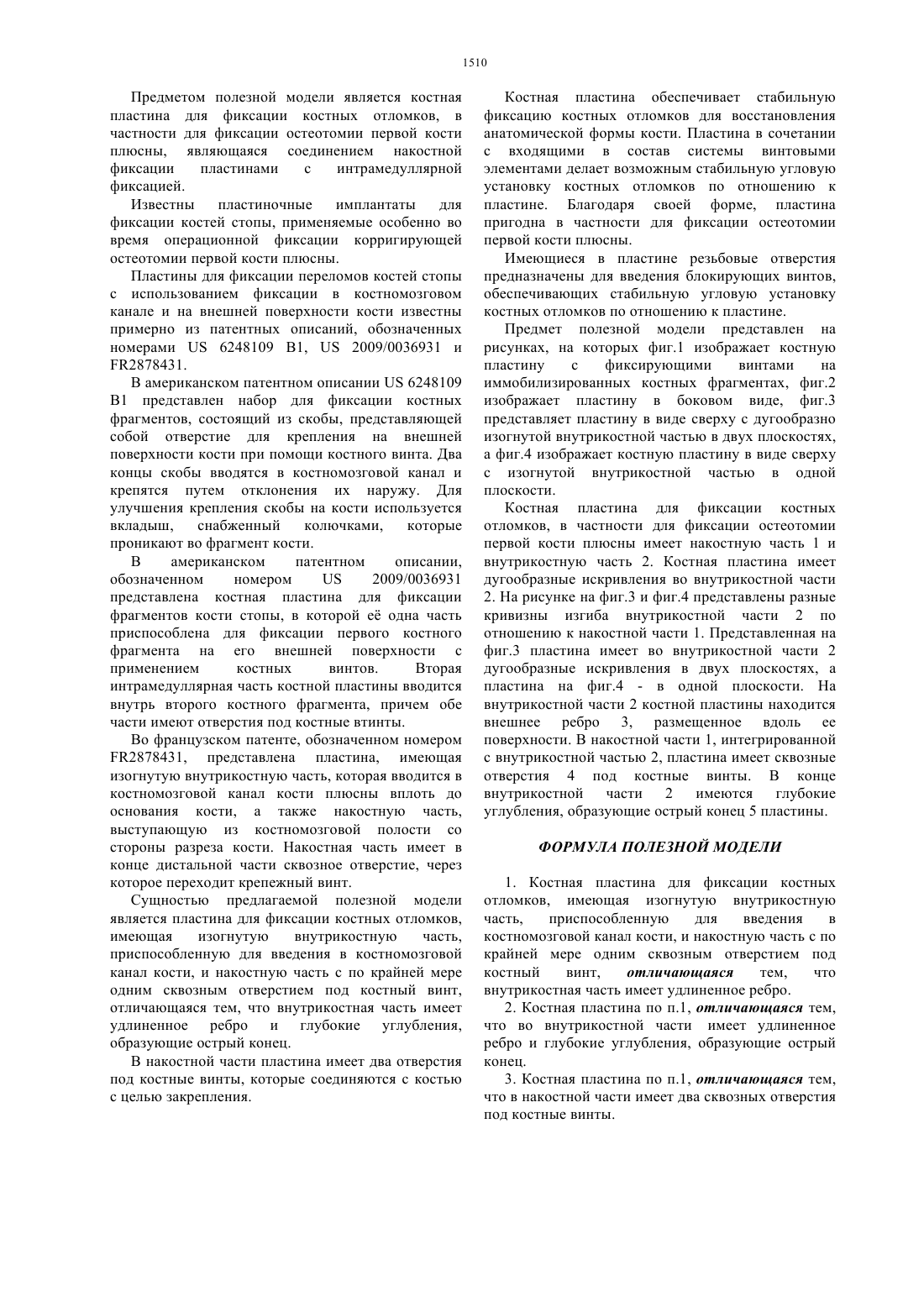

(51) 61 5/00 (2006.01) 61 17/58 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ частности для фиксации остеотомии первой кости плюсны. Костная пластина для фиксации костных отломков, имеющая изогнутую внутрикостную часть (2), приспособленную для введения в костномозговой канал кости, и накостную часть (1) с по крайней мере одним сквозным отверстием (4) под костный винт, отличается тем, что внутрикостная часть (2) имеет удлиненное ребро (3) и глубокие углубления, образующие острый конец(5). В накостной части (1) костная пластина имеет два сквозных отверстия (4) под костные винты.(72) Ян КИРЫЛЮКМарцин Павел ХАРКЕВИЧ(57) Предметом полезной модели является костная пластина для фиксации костных отломков, в Предметом полезной модели является костная пластина для фиксации костных отломков, в частности для фиксации остеотомии первой кости плюсны, являющаяся соединением накостной фиксации пластинами с интрамедуллярной фиксацией. Известны пластиночные имплантаты для фиксации костей стопы, применяемые особенно во время операционной фиксации корригирующей остеотомии первой кости плюсны. Пластины для фиксации переломов костей стопы с использованием фиксации в костномозговом канале и на внешней поверхности кости известны примерно из патентных описаний, обозначенных номерами 6248109 В 1,2009/0036931 и 2878431. В американском патентном описании 6248109 В 1 представлен набор для фиксации костных фрагментов, состоящий из скобы, представляющей собой отверстие для крепления на внешней поверхности кости при помощи костного винта. Два концы скобы вводятся в костномозговой канал и крепятся путем отклонения их наружу. Для улучшения крепления скобы на кости используется вкладыш,снабженный колючками,которые проникают во фрагмент кости. В американском патентном описании,обозначенном номером 2009/0036931 представлена костная пластина для фиксации фрагментов кости стопы, в которой е одна часть приспособлена для фиксации первого костного фрагмента на его внешней поверхности с применением костных винтов. Вторая интрамедуллярная часть костной пластины вводится внутрь второго костного фрагмента, причем обе части имеют отверстия под костные втинты. Во французском патенте, обозначенном номером 2878431, представлена пластина, имеющая изогнутую внутрикостную часть, которая вводится в костномозговой канал кости плюсны вплоть до основания кости, а также накостную часть,выступающую из костномозговой полости со стороны разреза кости. Накостная часть имеет в конце дистальной части сквозное отверстие, через которое переходит крепежный винт. Сущностью предлагаемой полезной модели является пластина для фиксации костных отломков,имеющая изогнутую внутрикостную часть,приспособленную для введения в костномозговой канал кости, и накостную часть с по крайней мере одним сквозным отверстием под костный винт,отличающаяся тем, что внутрикостная часть имеет удлиненное ребро и глубокие углубления,образующие острый конец. В накостной части пластина имеет два отверстия под костные винты, которые соединяются с костью с целью закрепления. Костная пластина обеспечивает стабильную фиксацию костных отломков для восстановления анатомической формы кости. Пластина в сочетании с входящими в состав системы винтовыми элементами делает возможным стабильную угловую установку костных отломков по отношению к пластине. Благодаря своей форме, пластина пригодна в частности для фиксации остеотомии первой кости плюсны. Имеющиеся в пластине резьбовые отверстия предназначены для введения блокирующих винтов,обеспечивающих стабильную угловую установку костных отломков по отношению к пластине. Предмет полезной модели представлен на рисунках, на которых фиг.1 изображает костную пластину с фиксирующими винтами на иммобилизированных костных фрагментах, фиг.2 изображает пластину в боковом виде, фиг.3 представляет пластину в виде сверху с дугообразно изогнутой внутрикостной частью в двух плоскостях,а фиг.4 изображает костную пластину в виде сверху с изогнутой внутрикостной частью в одной плоскости. Костная пластина для фиксации костных отломков, в частности для фиксации остеотомии первой кости плюсны имеет накостную часть 1 и внутрикостную часть 2. Костная пластина имеет дугообразные искривления во внутрикостной части 2. На рисунке на фиг.3 и фиг.4 представлены разные кривизны изгиба внутрикостной части 2 по отношению к накостной части 1. Представленная на фиг.3 пластина имеет во внутрикостной части 2 дугообразные искривления в двух плоскостях, а пластина на фиг.4 - в одной плоскости. На внутрикостной части 2 костной пластины находится внешнее ребро 3, размещенное вдоль ее поверхности. В накостной части 1, интегрированной с внутрикостной частью 2, пластина имеет сквозные отверстия 4 под костные винты. В конце внутрикостной части 2 имеются глубокие углубления, образующие острый конец 5 пластины. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Костная пластина для фиксации костных отломков, имеющая изогнутую внутрикостную часть,приспособленную для введения в костномозговой канал кости, и накостную часть с по крайней мере одним сквозным отверстием под костный винт,отличающаяся тем,что внутрикостная часть имеет удлиненное ребро. 2. Костная пластина по п.1, отличающаяся тем,что во внутрикостной части имеет удлиненное ребро и глубокие углубления, образующие острый конец. 3. Костная пластина по п.1, отличающаяся тем,что в накостной части имеет два сквозных отверстия под костные винты.
