Cпособ переработки битумных кровельных материалов

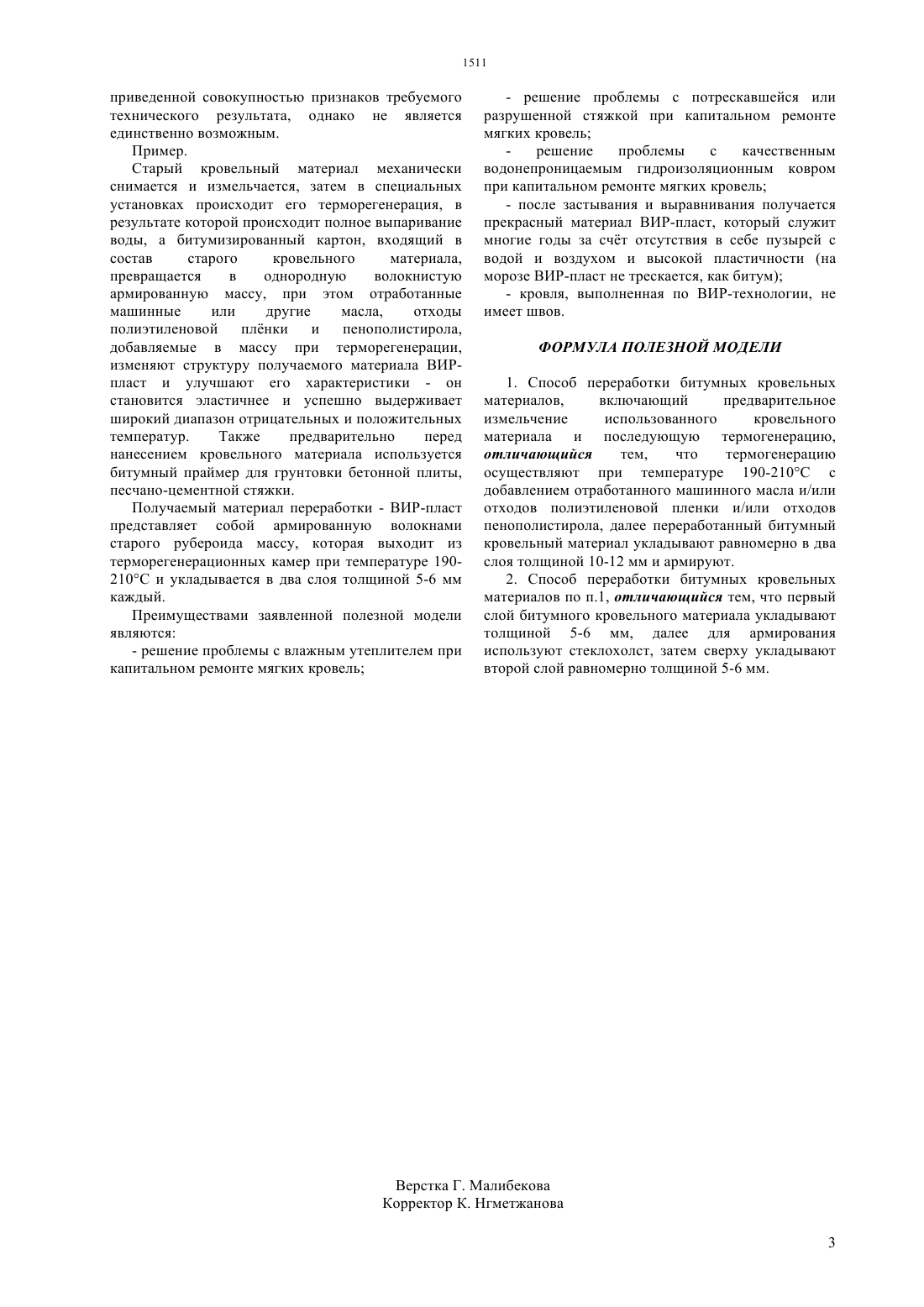

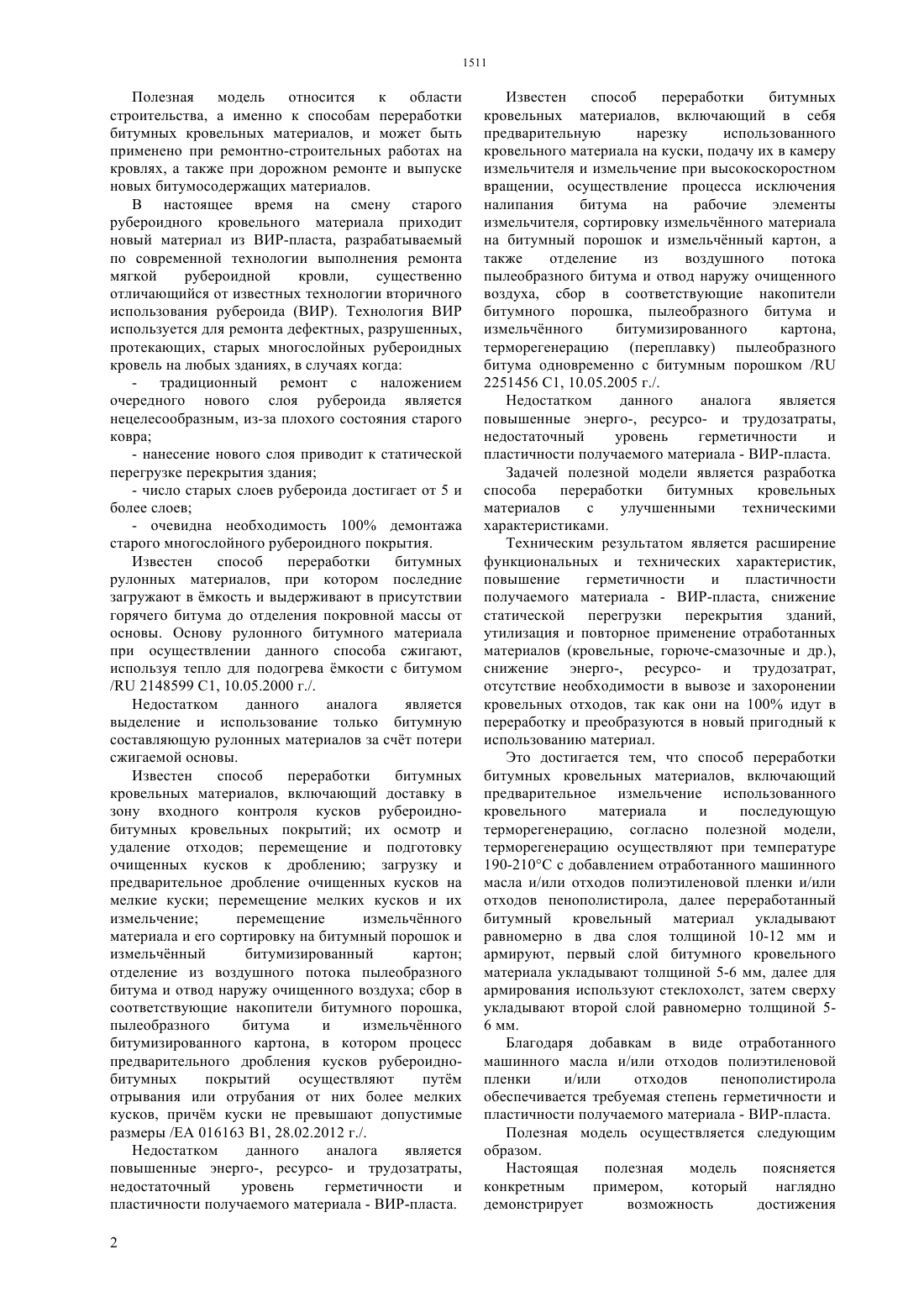

(51) 02 19/12 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ материалов (кровельные, горюче-смазочные и др.),снижение энерго-, ресурсо- и трудозатрат,отсутствие необходимости в вывозе и захоронении кровельных отходов, так как они на 100 идут в переработку и преобразуются в новый пригодный к использованию материал. Это достигается тем, что способ переработки битумных кровельных материалов, включающий предварительное измельчение использованного кровельного материала и последующую терморегенерацию, согласно полезной модели,терморегенерацию осуществляют при температуре 190-210 С с добавлением отработанного машинного масла и/или отходов полиэтиленовой пленки и/или отходов пенополистирола, далее переработанный битумный кровельный материал укладывают равномерно в два слоя толщиной 10-12 мм и армируют, первый слой битумного кровельного материала укладывают толщиной 5-6 мм, далее для армирования используют стеклохолст, затем сверху укладывают второй слой равномерно толщиной 56 мм.(54) ПОСОБ ПЕРЕРАБОТКИ БИТУМНЫХ КРОВЕЛЬНЫХ МАТЕРИАЛОВ(57) Полезная модель относится к области строительства, а именно к способам переработки битумных кровельных материалов, и может быть применено при ремонтно-строительных работах на кровлях, а также при дорожном ремонте и выпуске новых битумосодержащих материалов. Задачей полезной модели является разработка способа переработки битумных кровельных материалов с улучшенными техническими характеристиками. Техническим результатом является расширение функциональных и технических характеристик,повышение герметичности и пластичности получаемого материала - ВИР-пласта, снижение статической перегрузки перекрытия зданий,утилизация и повторное применение отработанных Полезная модель относится к области строительства, а именно к способам переработки битумных кровельных материалов, и может быть применено при ремонтно-строительных работах на кровлях, а также при дорожном ремонте и выпуске новых битумосодержащих материалов. В настоящее время на смену старого рубероидного кровельного материала приходит новый материал из ВИР-пласта, разрабатываемый по современной технологии выполнения ремонта мягкой рубероидной кровли,существенно отличающийся от известных технологии вторичного использования рубероида (ВИР). Технология ВИР используется для ремонта дефектных, разрушенных,протекающих, старых многослойных рубероидных кровель на любых зданиях, в случаях когда- традиционный ремонт с наложением очередного нового слоя рубероида является нецелесообразным, из-за плохого состояния старого ковра- нанесение нового слоя приводит к статической перегрузке перекрытия здания- число старых слоев рубероида достигает от 5 и более слоев- очевидна необходимость 100 демонтажа старого многослойного рубероидного покрытия. Известен способ переработки битумных рулонных материалов, при котором последние загружают в мкость и выдерживают в присутствии горячего битума до отделения покровной массы от основы. Основу рулонного битумного материала при осуществлении данного способа сжигают,используя тепло для подогрева мкости с битумом/ 2148599 С 1, 10.05.2000 г./. Недостатком данного аналога является выделение и использование только битумную составляющую рулонных материалов за счт потери сжигаемой основы. Известен способ переработки битумных кровельных материалов, включающий доставку в зону входного контроля кусков рубероиднобитумных кровельных покрытий их осмотр и удаление отходов перемещение и подготовку очищенных кусков к дроблению загрузку и предварительное дробление очищенных кусков на мелкие куски перемещение мелких кусков и их измельчение перемещение измельчнного материала и его сортировку на битумный порошок и измельчнный битумизированный картон отделение из воздушного потока пылеобразного битума и отвод наружу очищенного воздуха сбор в соответствующие накопители битумного порошка,пылеобразного битума и измельчнного битумизированного картона, в котором процесс предварительного дробления кусков рубероиднобитумных покрытий осуществляют путм отрывания или отрубания от них более мелких кусков, причм куски не превышают допустимые размеры /ЕА 016163 В 1, 28.02.2012 г./. Недостатком данного аналога является повышенные энерго-, ресурсо- и трудозатраты,недостаточный уровень герметичности и пластичности получаемого материала - ВИР-пласта. 2 Известен способ переработки битумных кровельных материалов, включающий в себя предварительную нарезку использованного кровельного материала на куски, подачу их в камеру измельчителя и измельчение при высокоскоростном вращении, осуществление процесса исключения налипания битума на рабочие элементы измельчителя, сортировку измельчнного материала на битумный порошок и измельчнный картон, а также отделение из воздушного потока пылеобразного битума и отвод наружу очищенного воздуха, сбор в соответствующие накопители битумного порошка, пылеобразного битума и измельчнного битумизированного картона,терморегенерацию (переплавку) пылеобразного битума одновременно с битумным порошком / 2251456 С 1, 10.05.2005 г./. Недостатком данного аналога является повышенные энерго-, ресурсо- и трудозатраты,недостаточный уровень герметичности и пластичности получаемого материала - ВИР-пласта. Задачей полезной модели является разработка способа переработки битумных кровельных материалов с улучшенными техническими характеристиками. Техническим результатом является расширение функциональных и технических характеристик,повышение герметичности и пластичности получаемого материала - ВИР-пласта, снижение статической перегрузки перекрытия зданий,утилизация и повторное применение отработанных материалов (кровельные, горюче-смазочные и др.),снижение энерго-, ресурсо- и трудозатрат,отсутствие необходимости в вывозе и захоронении кровельных отходов, так как они на 100 идут в переработку и преобразуются в новый пригодный к использованию материал. Это достигается тем, что способ переработки битумных кровельных материалов, включающий предварительное измельчение использованного кровельного материала и последующую терморегенерацию, согласно полезной модели,терморегенерацию осуществляют при температуре 190-210 С с добавлением отработанного машинного масла и/или отходов полиэтиленовой пленки и/или отходов пенополистирола, далее переработанный битумный кровельный материал укладывают равномерно в два слоя толщиной 10-12 мм и армируют, первый слой битумного кровельного материала укладывают толщиной 5-6 мм, далее для армирования используют стеклохолст, затем сверху укладывают второй слой равномерно толщиной 56 мм. Благодаря добавкам в виде отработанного машинного масла и/или отходов полиэтиленовой пленки и/или отходов пенополистирола обеспечивается требуемая степень герметичности и пластичности получаемого материала - ВИР-пласта. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Старый кровельный материал механически снимается и измельчается, затем в специальных установках происходит его терморегенерация, в результате которой происходит полное выпаривание воды, а битумизированный картон, входящий в состав старого кровельного материала,превращается в однородную волокнистую армированную массу, при этом отработанные машинные или другие масла,отходы полиэтиленовой плнки и пенополистирола,добавляемые в массу при терморегенерации,изменяют структуру получаемого материала ВИРпласт и улучшают его характеристики - он становится эластичнее и успешно выдерживает широкий диапазон отрицательных и положительных температур. Также предварительно перед нанесением кровельного материала используется битумный праймер для грунтовки бетонной плиты,песчано-цементной стяжки. Получаемый материал переработки - ВИР-пласт представляет собой армированную волокнами старого рубероида массу, которая выходит из терморегенерационных камер при температуре 190210 С и укладывается в два слоя толщиной 5-6 мм каждый. Преимуществами заявленной полезной модели являются- решение проблемы с влажным утеплителем при капитальном ремонте мягких кровель- решение проблемы с потрескавшейся или разрушенной стяжкой при капитальном ремонте мягких кровель решение проблемы с качественным водонепроницаемым гидроизоляционным ковром при капитальном ремонте мягких кровель- после застывания и выравнивания получается прекрасный материал ВИР-пласт, который служит многие годы за счт отсутствия в себе пузырей с водой и воздухом и высокой пластичности (на морозе ВИР-пласт не трескается, как битум)- кровля, выполненная по ВИР-технологии, не имеет швов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Способ переработки битумных кровельных материалов,включающий предварительное измельчение использованного кровельного материала и последующую термогенерацию,отличающийся тем,что термогенерацию осуществляют при температуре 190-210 с добавлением отработанного машинного масла и/или отходов полиэтиленовой пленки и/или отходов пенополистирола, далее переработанный битумный кровельный материал укладывают равномерно в два слоя толщиной 10-12 мм и армируют. 2. Способ переработки битумных кровельных материалов по п.1, отличающийся тем, что первый слой битумного кровельного материала укладывают толщиной 5-6 мм, далее для армирования используют стеклохолст, затем сверху укладывают второй слой равномерно толщиной 5-6 мм.
