Киоск-автомат для продажи воды в розлив

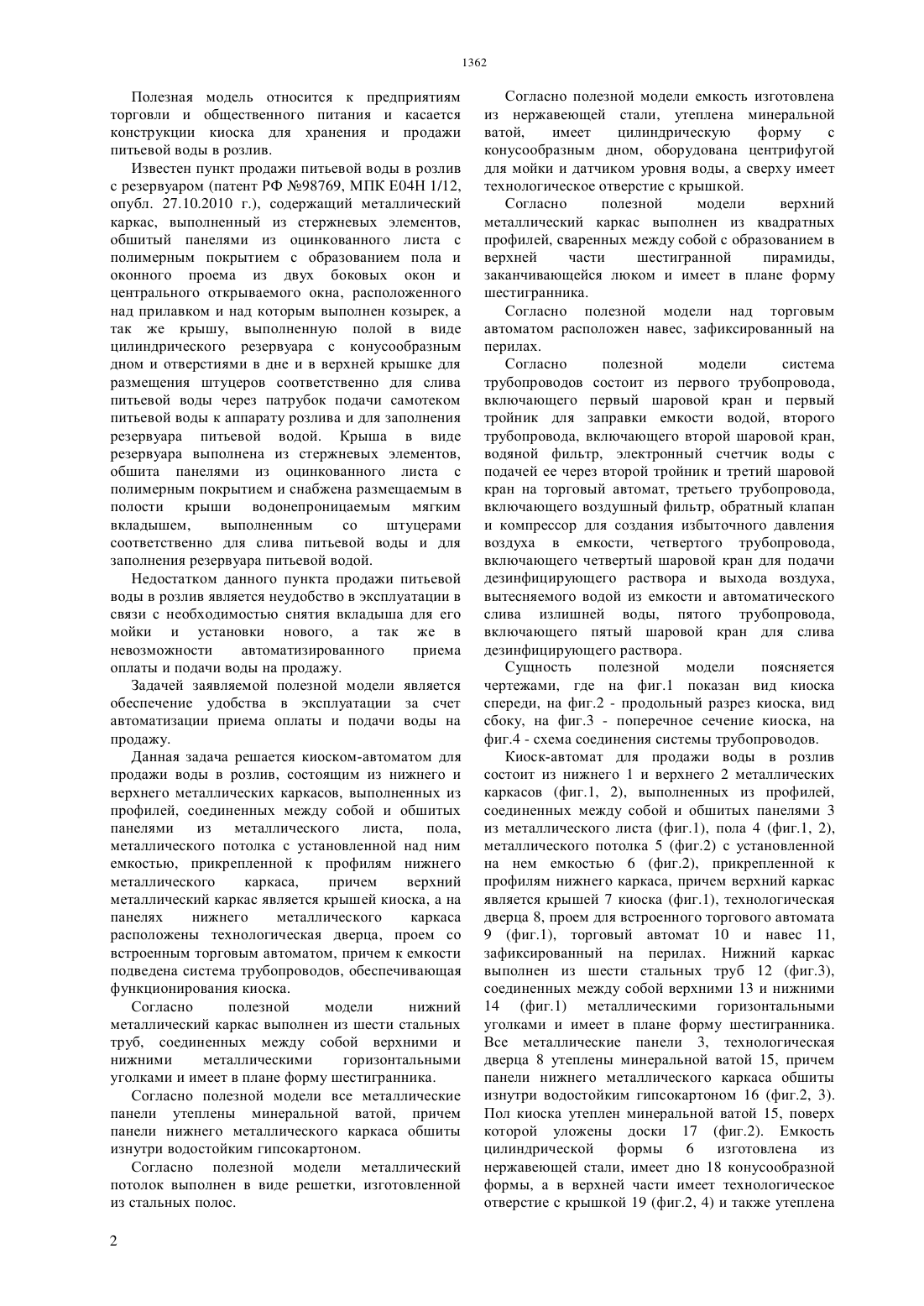

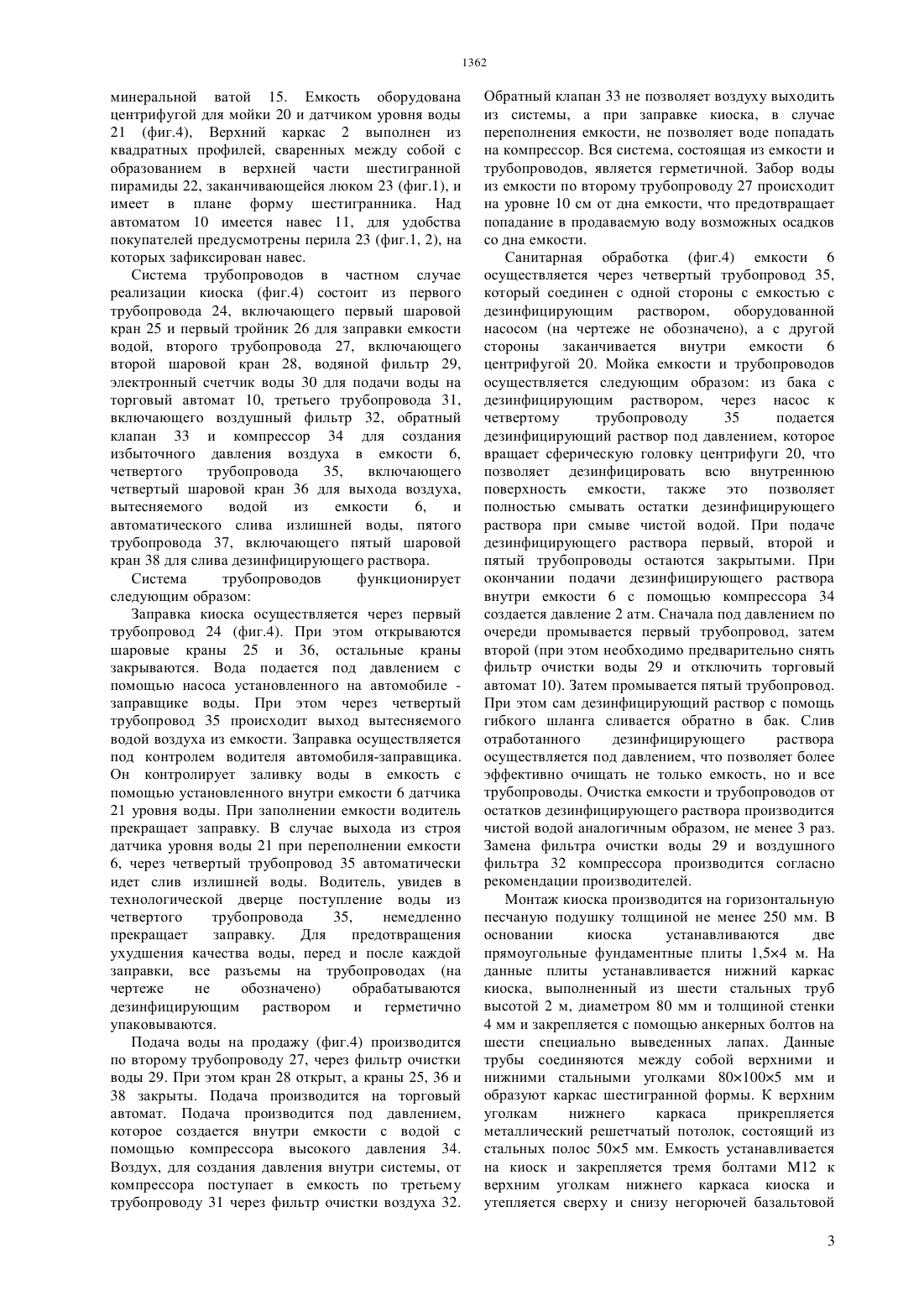

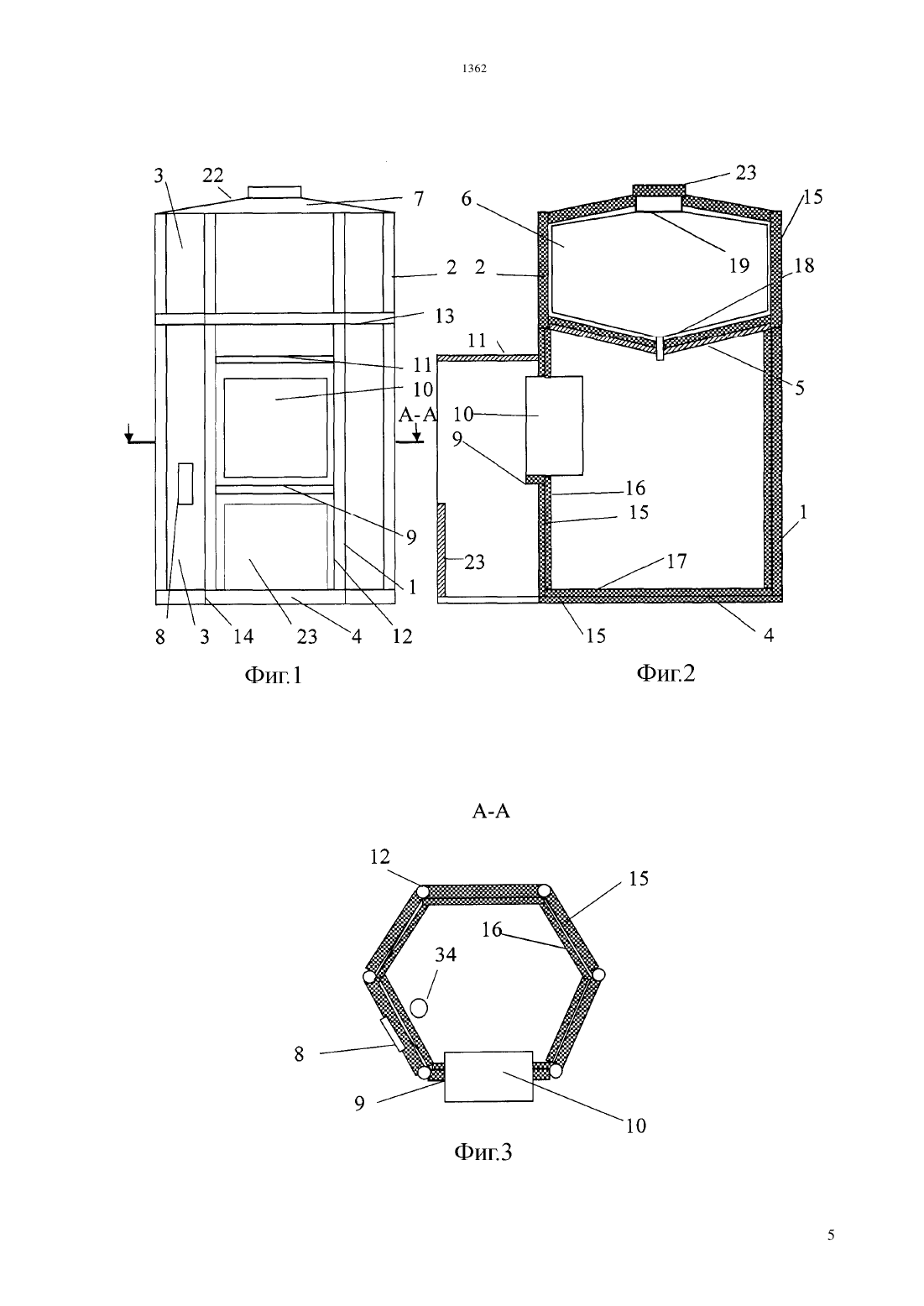

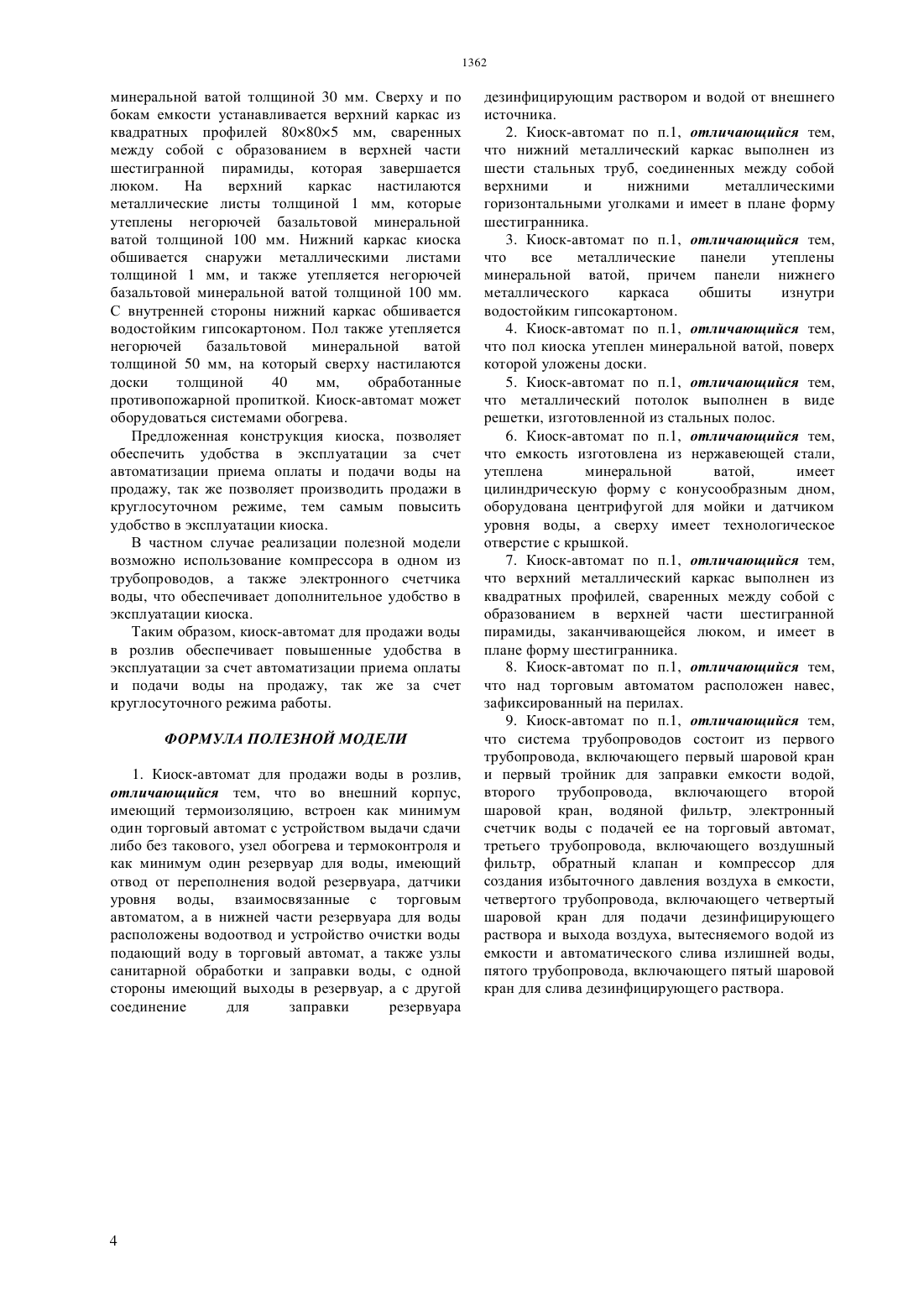

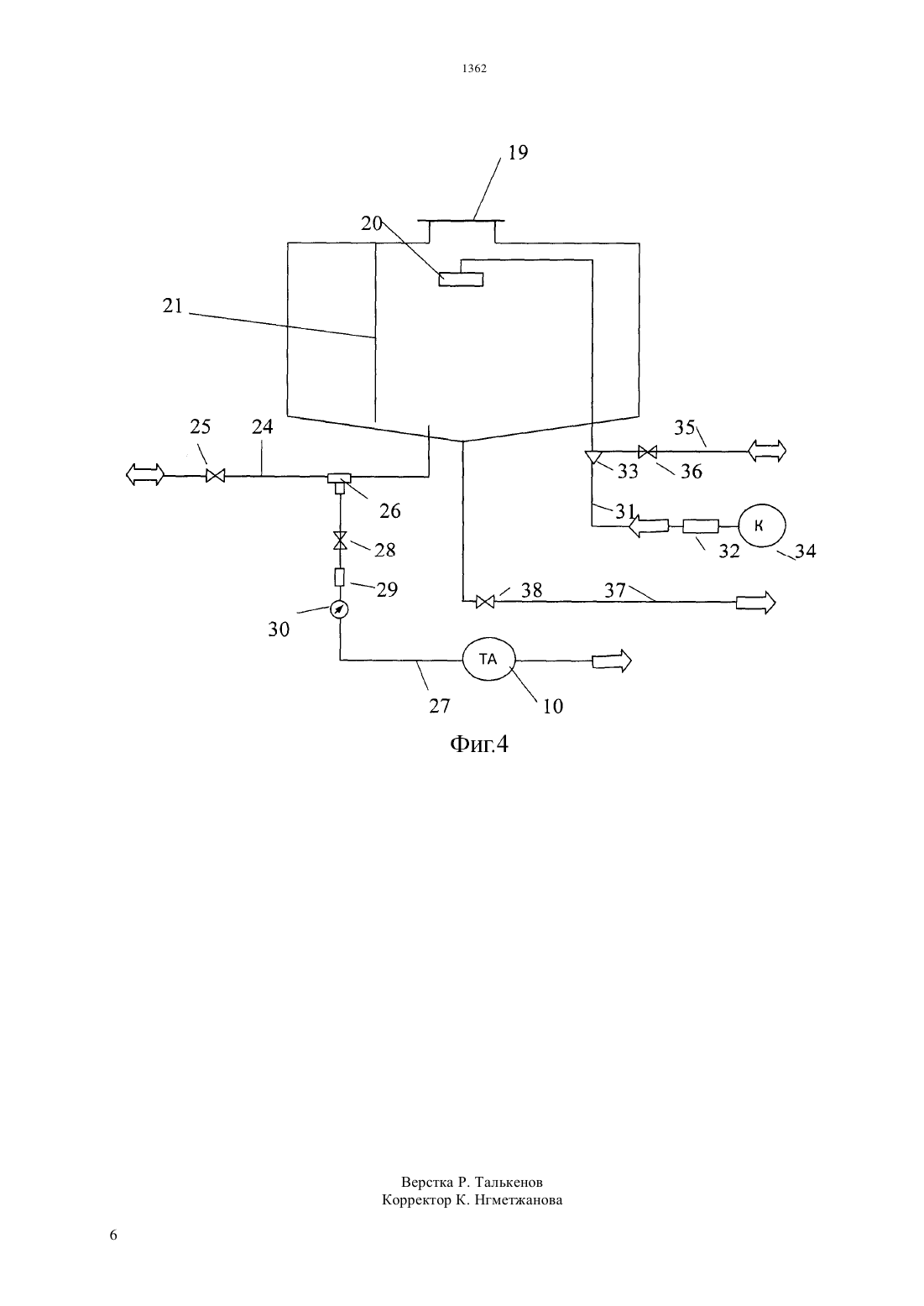

Полезная Модель относится к предприятиям торговли и общественного питания и касается конструкции киоска для хранения и продажи питьевой воды в розлив.Известен пункт продажи питьевой воды в розлив с резервуаром (патент РФ М 998769, МПК Е 04 Н 1/12,опубл. 27.10.2010 г.), содержащий Металлический каркас, выполненный из стержневых элементов,обшитый панелями из оцинкованного листа с полимерным покрытием с образованием пола и оконного проема из двух боковых окон и центрального открываемого окна, расположенного над прилавком и над которым выполнен козырек, а так же крышу, выполненную полой в виде цилиндрического резервуара с конусообразным дном и отверстиями в дне и в верхней крышке для размещения штуцеров соответственно для слива питьевой воды через патрубок подачи самотеком питьевой воды к аппарату розлива и для заполнения резервуара питьевой водой. Крыша в виде резервуара выполнена из стержневых элементов,обшита панелями из оцинкованного листа с полимерным покрытием и снабжена размещаемым в полости крыши водонепроницаемым мягким вкладышем, выполненным со штуцерами соответственно для слива питьевой воды и для заполнения резервуара питьевой водой.Недостатком данного пункта продажи питьевой воды в розлив является неудобство в эксплуатации в связи с необходимостью снятия вкладыша для его мойки и установки нового, а так же в невозможности автоматизированного приема оплаты и подачи воды на продажу.Задачей заявляемой полезной модели является обеспечение удобства в эксплуатации за счет автоматизации приема оплаты и подачи воды на продажу.Данная задача решается киоском-автоматом для продажи воды в розлив, состоящим из нижнего и верхнего металлических каркасов, выполненных из профилей, соединенных между собой и обшитых панелями из металлического листа, пола,металлического потолка с установленной над ним емкостью, прикрепленной к профилям нижнего металлического каркаса, причем верхний металлический каркас является крышей киоска, а на панелях нижнего металлического каркаса расположены технологическая дверца, проем со встроенным торговым автоматом, причем к емкости подведена система трубопроводов, обеспечивающая функционирования киоска.Согласно полезной модели нижний металлический каркас выполнен из шести стальных труб, соединенных между собой верхними и нижними металлическими горизонтальными уголками и имеет в плане форму шестигранника.Согласно полезной модели все металлические панели утеплены минеральной ватой, причем панели нижнего металлического каркаса обшиты изнутри водостойким гипсокартоном.Согласно полезной модели металлический потолок выполнен в виде решетки, изготовленной из стальных полос.Согласно полезной модели емкость изготовлена из нержавеющей стали, утеплена минеральной ватой, имеет цилиндрическую форму с конусообразным дном, оборудована центрифугой для мойки и датчиком уровня воды, а сверху имеет технологическое отверстие с крышкой.Согласно полезной модели верхний металлический каркас выполнен из квадратных профилей, сваренных между собой с образованием вВСрХНСЙ части ШССТИГрЗННОЙ пирамиды,заканчивающейся ЛЮКОМ И ИМССТ В ПЛЗНС фОрМу шестигранника.СОГЛЗСНО ПОЛСЗНОЙ МОДЛИ над ТОрГОВЫМ автоматом рЗСПОЛОЖСН НЗВСС, ЗЗФИКСИрОВЗННЫЙ на перилах.СОГЛЗСНО ПОЛСЗНОЙ МОДСЛИ систематрубопроводов состоит из первого трубопровода,включающего первый шаровой кран и первый тройник для заправки емкости водой, второго трубопровода, включающего второй шаровой кран,водяной фильтр, электронный счетчик воды с подачей ее через второй тройник и третий шаровой кран на торговый автомат, третьего трубопровода,включающего воздушный фильтр, обратный клапан и компрессор для создания избыточного давления воздуха в емкости, четвертого трубопровода,включающего четвертый шаровой кран для подачи дезинфицирующего раствора и выхода воздуха,вытесняемого водой из емкости и автоматического слива излишней воды, пятого трубопровода,включающего пятый шаровой кран для слива дезинфицирующего раствора.Сущность полезной модели поясняется чертежами, где на фиг.1 показан вид киоска спереди, на фиг.2 - продольный разрез киоска, вид сбоку, на фиг.3 - поперечное сечение киоска, на фиг.4 - схема соединения системы трубопроводов.Киоск-автомат для продажи воды в розлив состоит из нижнего 1 и верхнего 2 металлических каркасов (фиг.1, 2), выполненных из профилей,соединенных между собой и обшитых панелями 3 из металлического листа (фиг.1), пола 4 (фиг.1, 2),металлического потолка 5 (фиг.2) с установленной на нем емкостью 6 (фиг.2), прикрепленной к профилям нижнего каркаса, причем верхний каркас является крышей 7 киоска (фиг.1), технологическая дверца 8, проем для встроенного торгового автомата 9 (фиг.1), торговый автомат 10 и навес 11,зафиксированный на перилах. Нижний каркас выполнен из шести стальных труб 12 (фиг.3),соединенных между собой верхними 13 и нижними 14 (фиг.1) металлическими горизонтальными уголками и имеет в плане форму шестигранника. Все металлические панели 3, технологическая дверца 8 утеплены минеральной ватой 15, причем панели нижнего металлического каркаса обшиты изнутри водостойким гипсокартоном 16 (фиг.2, 3). Пол киоска утеплен минеральной ватой 15, поверх которой уложены доски 17 (фиг.2). Емкость цилиндрической формы 6 изготовлена из нержавеющей стали, имеет дно 18 конусообразной формы, а в верхней части имеет технологическое отверстие с крышкой 19 (фиг.2, 4) и также утепленаминеральной ватой 15. Емкость оборудована центрифугой для мойки 20 И датчиком уровня воды 21 (фиг.4), Верхний каркас 2 выполнен из квадратных профилей, сваренных между собой с образованием в верхней части шестигранной пирамиды 22, заканчивающейся люком 23 (фиг.1), и имеет в плане форму шестигранника. Над автоматом 10 имеется навес 11, для удобства покупателей предусмотрены перила 23 (фиг.1, 2), на которых зафиксирован навес.Система трубопроводов в частном случае реализации киоска (фиг.4) состоит из первого трубопровода 24, включающего первый шаровой кран 25 и первый тройник 26 для заправки емкости водой, второго трубопровода 27, включающего второй шаровой кран 28, водяной фильтр 29,электронный счетчик воды 30 для подачи воды на торговый автомат 10, третьего трубопровода 31, включающего воздушный фильтр 32, обратный клапан 33 и компрессор 34 для создания избыточного давления воздуха в емкости 6,четвертого трубопровода 35, включающегочетвертый шаровой кран 36 для выхода воздуха,вытесняемого водой из емкости 6, и автоматического слива излишней воды, пятого трубопровода 37, включающего пятый шаровой кран 38 для слива дезинфицирующего раствора.Система трубопроводов функционирует следующим образомЗаправка киоска осуществляется через первый трубопровод 24 (фиг.4). При этом открываются Шаровые краны 25 и 36, остальные краны закрываются. Вода подается под давлением с помощью насоса установленного на автомобиле заправщике воды. При этом через четвертый трубопровод 35 происходит выход вытесняемого водой воздуха из емкости. Заправка осуществляется под контролем водителя автомобиля-заправщика. Он контролирует заливку воды в емкость с помощью установленного внутри емкости 6 датчика 21 уровня воды. При заполнении емкости водитель прекращает заправку. В случае выхода из строя датчика уровня воды 21 при переполнении емкости 6, через четвертый трубопровод 35 автоматически идет слив излишней воды. Водитель, увидев в технологической дверце поступление воды из четвертого трубопровода 35, немедленно прекращает заправку. Для предотвращения ухудшения качества воды, перед и после каждойзаправки, все разъемы на трубопроводах (на чертеже не обозначено) обрабатываются дезинфицирующим раствором и герметично упаковываются.Подача воды на продажу (фиг.4) производится по второму трубопроводу 27, через фильтр очистки воды 29. При этом кран 28 открыт, а краны 25, 36 и 38 закрыты. Подача производится на торговый автомат. Подача производится под давлением,которое создается внутри емкости с водой с помощью компрессора высокого давления 34. Воздух, для создания давления внутри системы, от компрессора поступает в емкость по третьему трубопроводу 31 через фильтр очистки воздуха 32.Обратный клапан 33 не позволяет воздуху выходить из системы, а при заправке киоска, в случае переполнения емкости, не позволяет воде попадать на компрессор. Вся система, состоящая из емкости и трубопроводов, является герметичной. Забор воды из емкости по второму трубопроводу 27 происходит на уровне 10 см от дна емкости, что предотвращает попадание в продаваемую воду возможных осадков со дна емкости.Санитарная обработка (фиг.4) емкости 6 осуществляется через четвертый трубопровод 35,который соединен с одной стороны с емкостью с дезинфицирующим раствором, оборудованной насосом (на чертеже не обозначено), а с другой стороны заканчивается внутри емкости 6 центрифугой 20. Мойка емкости и трубопроводов осуществляется следующим образом из бака с дезинфицирующим раствором, через насос к четвертому трубопроводу 35 подается дезинфицирующий раствор под давлением, которое вращает сферическую головку центрифуги 20, что позволяет дезинфицировать всю внутреннюю поверхность емкости, также это позволяет полностью смывать остатки дезинфицирующего раствора при смыве чистой водой. При подаче дезинфицирующего раствора первый, второй и пятый трубопроводы остаются закрытыми. При окончании подачи дезинфицирующего раствора внутри емкости 6 с помощью компрессора 34 создается давление 2 атм. Сначала под давлением по очереди промывается первый трубопровод, затем второй (при этом необходимо предварительно снять фильтр очистки воды 29 и отключить торговый автомат 10). Затем промывается пятый трубопровод. При этом сам дезинфицирующий раствор с помощь гибкого шланга сливается обратно в бак. Слив отработанного дезинфицирующего раствора осуществляется под давлением, что позволяет более эффективно очищать не только емкость, но и все трубопроводы. Очистка емкости и трубопроводов от остатков дезинфицирующего раствора производится чистой водой аналогичным образом, не менее 3 раз. Замена фильтра очистки воды 29 и воздушного фильтра 32 компрессора производится согласно рекомендации производителей.Монтаж киоска производится на горизонтальную песчаную подушку толщиной не менее 250 мм. В основании киоска устанавливаются две прямоугольные фундаментные плиты 1,54 м. На данные плиты устанавливается нижний каркас киоска, выполненный из шести стальных труб высотой 2 м, диаметром 80 мм и толщиной стенки 4 мм и закрепляется с помощью анкерных болтов на шести специально выведенных лапах. Данные трубы соединяются между собой верхними и нижними стальными уголками 801005 мм и образуют каркас шестигранной формы. К верхним уголкам нижнего каркаса прикрепляется металлический решетчатый потолок, состоящий из стальных полос 505 мм. Емкость устанавливается на киоск и закрепляется тремя болтами М 12 к верхним уголкам нижнего каркаса киоска и утепляется сверху и снизу негорючей базальтовойминеральной ватой толщиной 30 мм. Сверху И по бокам емкости устанавливается верхний каркас из квадратных профилей 80805 мм, сваренных между собой с образованием в верхней части шестигранной пирамиды, которая завершается люком. На верхний каркас настилаются металлические листы толщиной 1 мм, которые утеплены негорючей базальтовой минеральной ватой толщиной 100 мм. Нижний каркас киоска обшивается снаружи металлическими листами толщиной 1 мм, и также утепляется негорючей базальтовой минеральной ватой толщиной 100 мм. С внутренней стороны нижний каркас обшивается водостойким гипсокартоном. Пол также утепляется негорючей базальтовой минеральной ватой толщиной 50 мм, на который сверху настилаются доски толщиной 40 мм, обработанные противопожарной пропиткой. Киоск-автомат может оборудоваться системами обогрева.Предложенная конструкция киоска, позволяет обеспечить удобства в эксплуатации за счет автоматизации приема оплаты и подачи воды на продажу, так же позволяет производить продажи в круглосуточном режиме, тем самым повысить удобство в эксплуатации киоска.В частном случае реализации полезной модели возможно использование компрессора в одном из трубопроводов, а также электронного счетчика воды, что обеспечивает дополнительное удобство в эксплуатации киоска.Таким образом, киоск-автомат для продажи воды в розлив обеспечивает повышенные удобства в эксплуатации за счет автоматизации приема оплаты и подачи воды на продажу, так же за счет круглосуточного режима работы.1. Киоск-автомат для продажи воды в розлив,отличающийся тем, что во внешний корпус,имеющий термоизоляцию, встроен как минимум один торговый автомат с устройством выдачи сдачи либо без такового, узел обогрева и термоконтроля и как минимум один резервуар для воды, имеющий отвод от переполнения водой резервуара, датчики уровня воды, взаимосвязанные с торговым автоматом, а в нижней части резервуара для воды расположены водоотвод и устройство очистки воды подающий воду в торговый автомат, а также узлы санитарной обработки и заправки воды, с одной стороны имеющий выходы в резервуар, а с другой соединение для заправки резервуарадезинфицирующим раствором и водой от внешнего источника.2. Киоск-автомат по п.1, отличающийся тем,что нижний металлический каркас выполнен из шести стальных труб, соединенных между собойверхними и нижними металлическими горизонтальными уголками и имеет в плане форму шестигранника.3. Киоск-автомат по п.1, отличающийся тем,что все металлические панели утеплены минеральной ватой, причем панели нижнего металлического каркаса обшиты изнутри4. Киоск-автомат по п.1, отличающийся тем,что пол киоска утеплен минеральной ватой, поверх которой уложены доски.5. Киоск-автомат по п.1, отличающийся тем,что металлический потолок выполнен в виде решетки, изготовленной из стальных полос.6. Киоск-автомат по п.1, отличающийся тем,что емкость изготовлена из нержавеющей стали,утеплена минеральной ватой, имеет цилиндрическую форму с конусообразным дном,оборудована центрифугой для мойки и датчиком уровня воды, а сверху имеет технологическое отверстие с крышкой.7. Киоск-автомат по п.1, отличающийся тем,что верхний металлический каркас выполнен из квадратных профилей, сваренных между собой с образованием в верхней части шестигранной пирамиды, заканчивающейся люком, и имеет в плане форму шестигранника.8. Киоск-автомат по п.1, отличающийся тем,что над торговым автоматом расположен навес,зафиксированный на перилах.9. Киоск-автомат по п.1, отличающийся тем,что система трубопроводов состоит из первого трубопровода, включающего первый шаровой кран и первый тройник для заправки емкости водой,второго трубопровода, включающего второй Шаровой кран, водяной фильтр, электронный счетчик воды с подачей ее на торговый автомат,третьего трубопровода, включающего воздушный фильтр, обратный клапан и компрессор для создания избыточного давления воздуха в емкости,четвертого трубопровода, включающего четвертый шаровой кран для подачи дезинфицирующего раствора и выхода воздуха, вытесняемого водой из емкости и автоматического слива излишней воды,пятого трубопровода, включающего пятый шаровой кран для слива дезинфицирующего раствора.
