Киоск для хранения и продажи жидкостей в тару потребителей

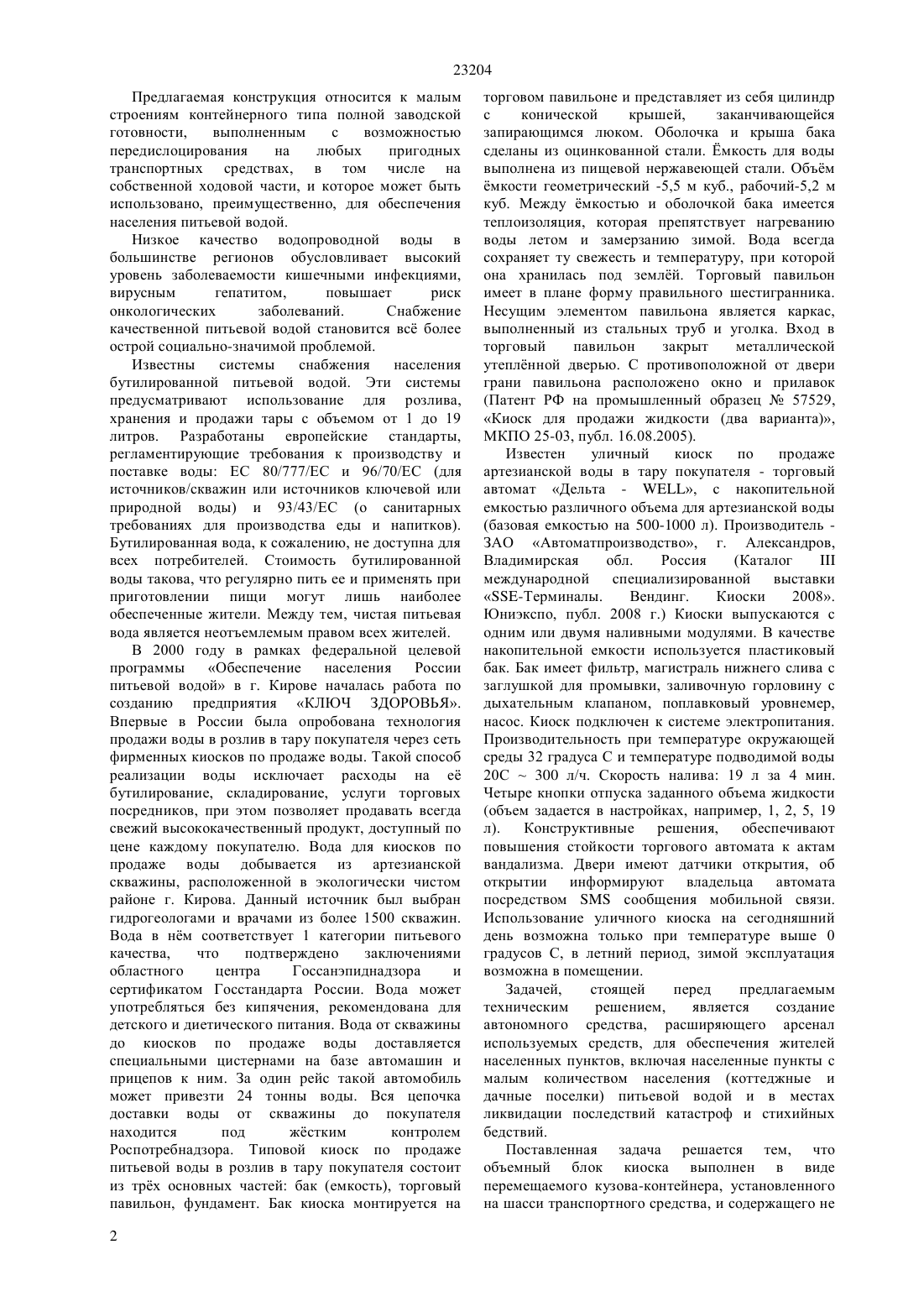

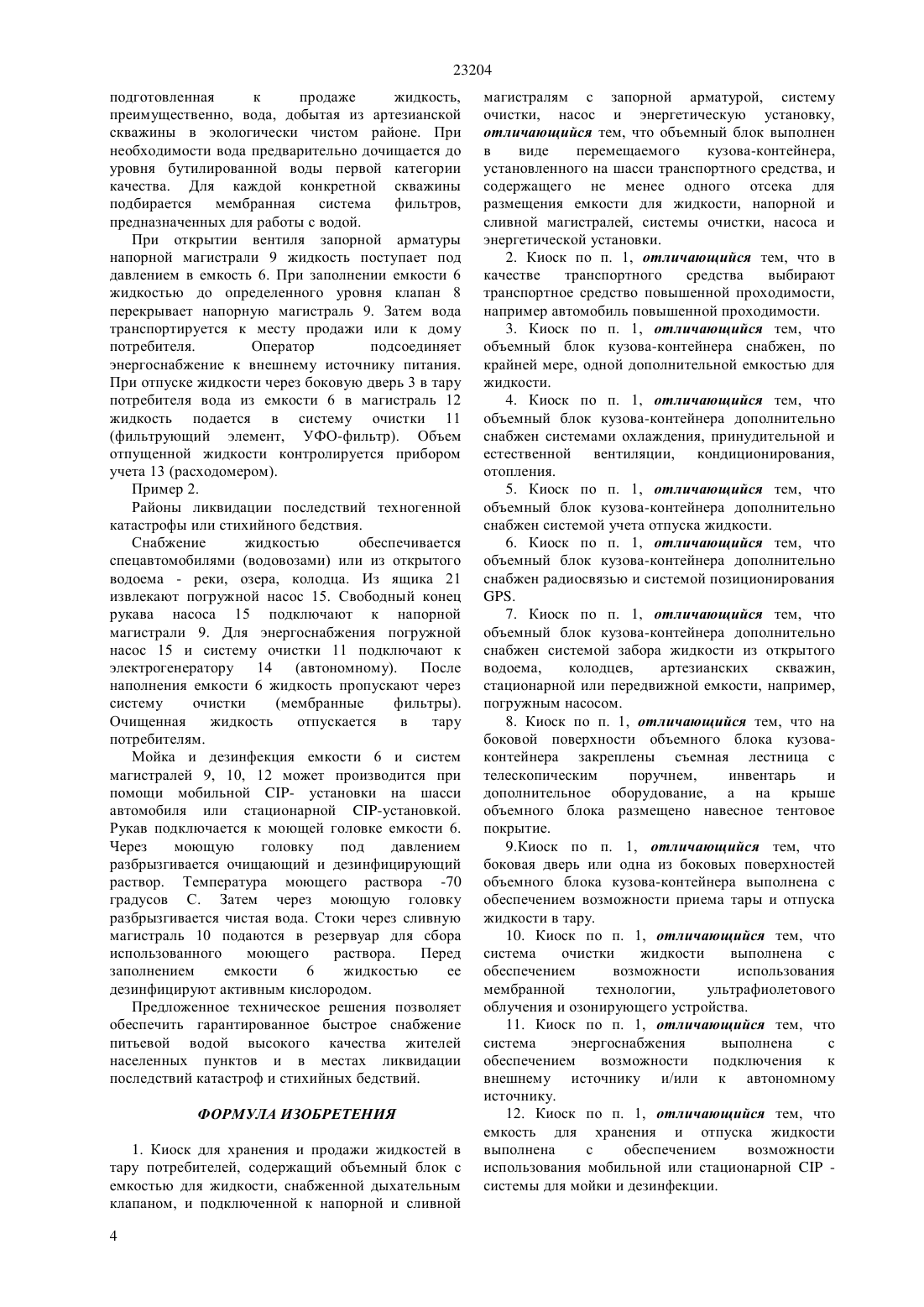

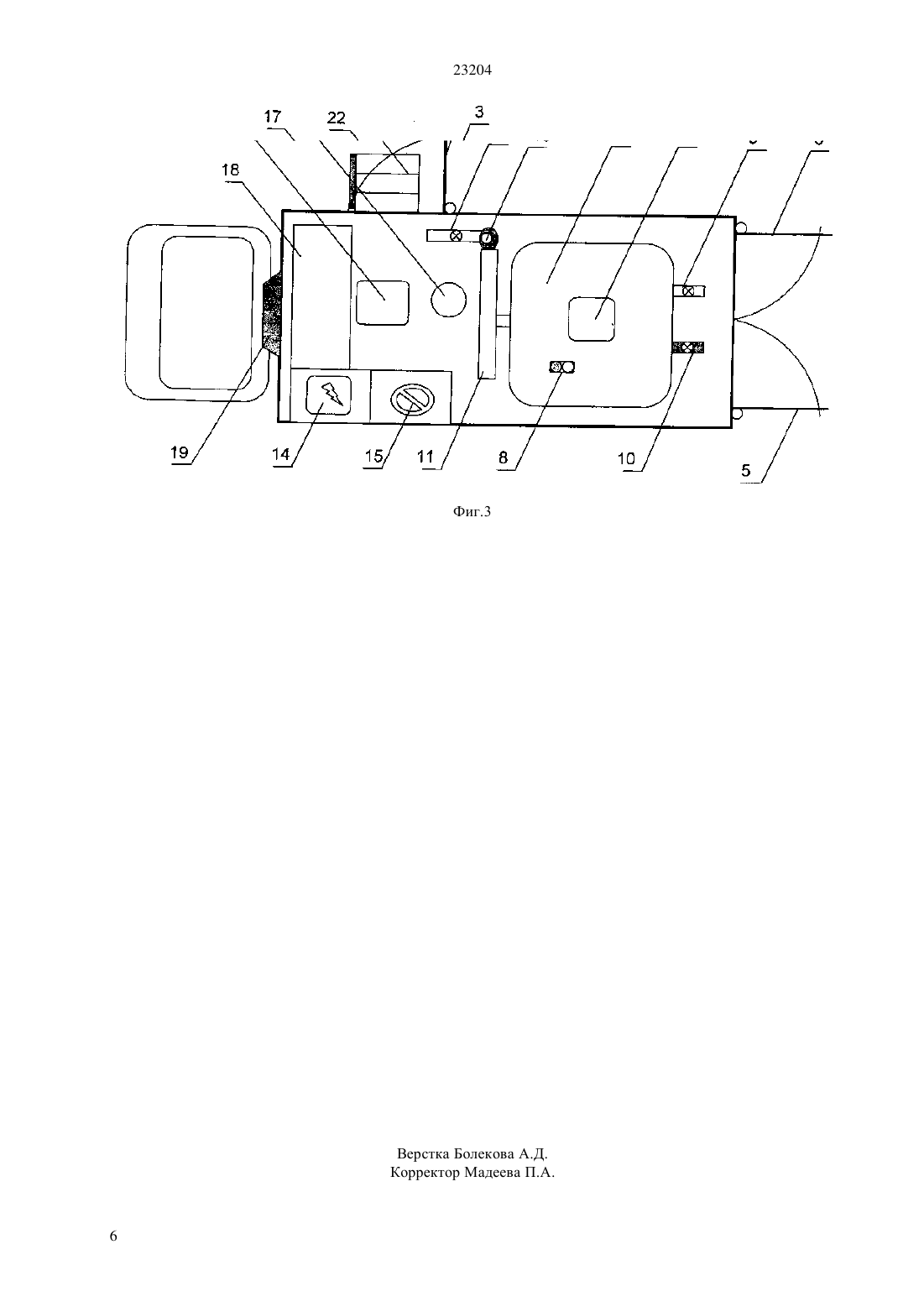

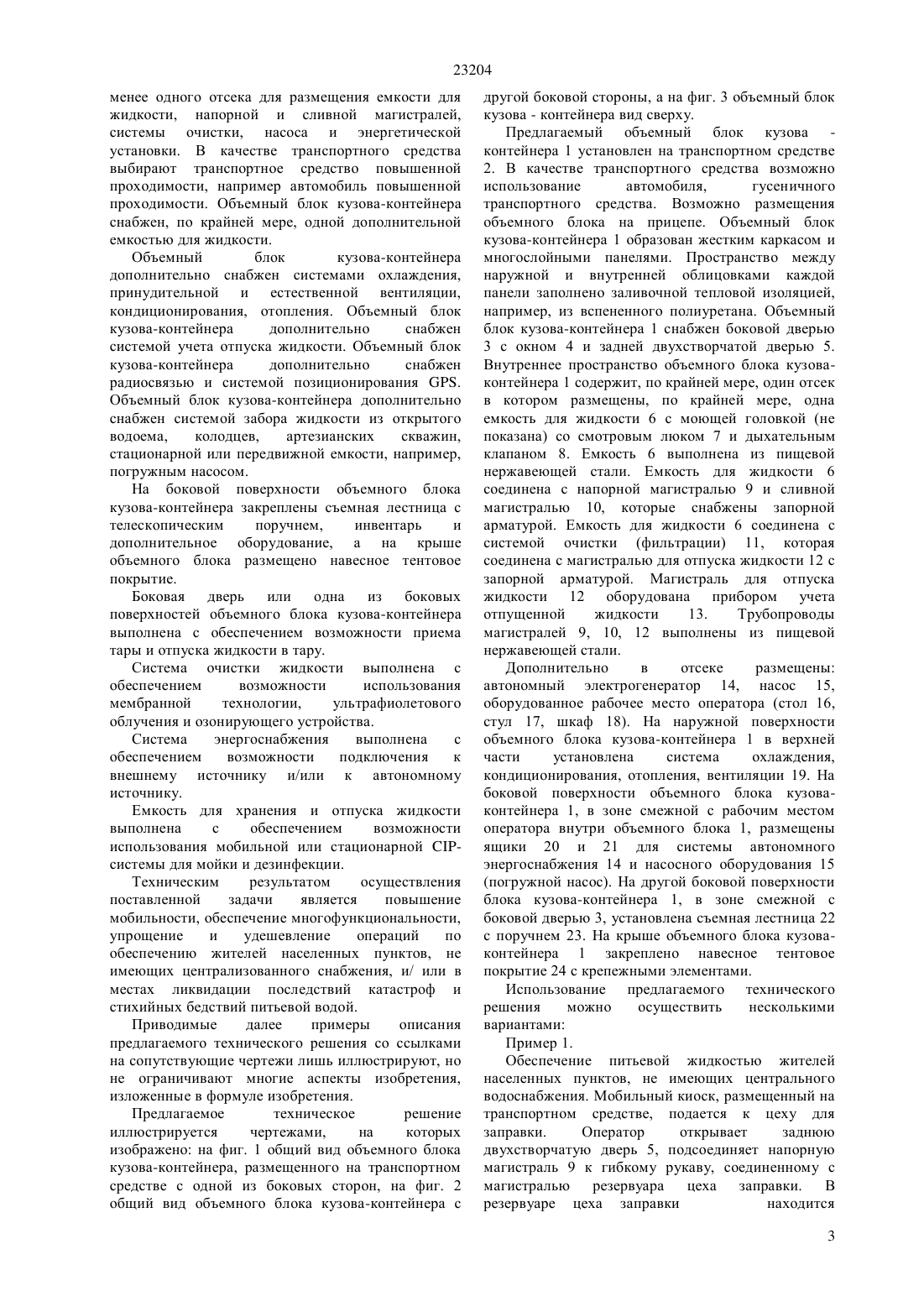

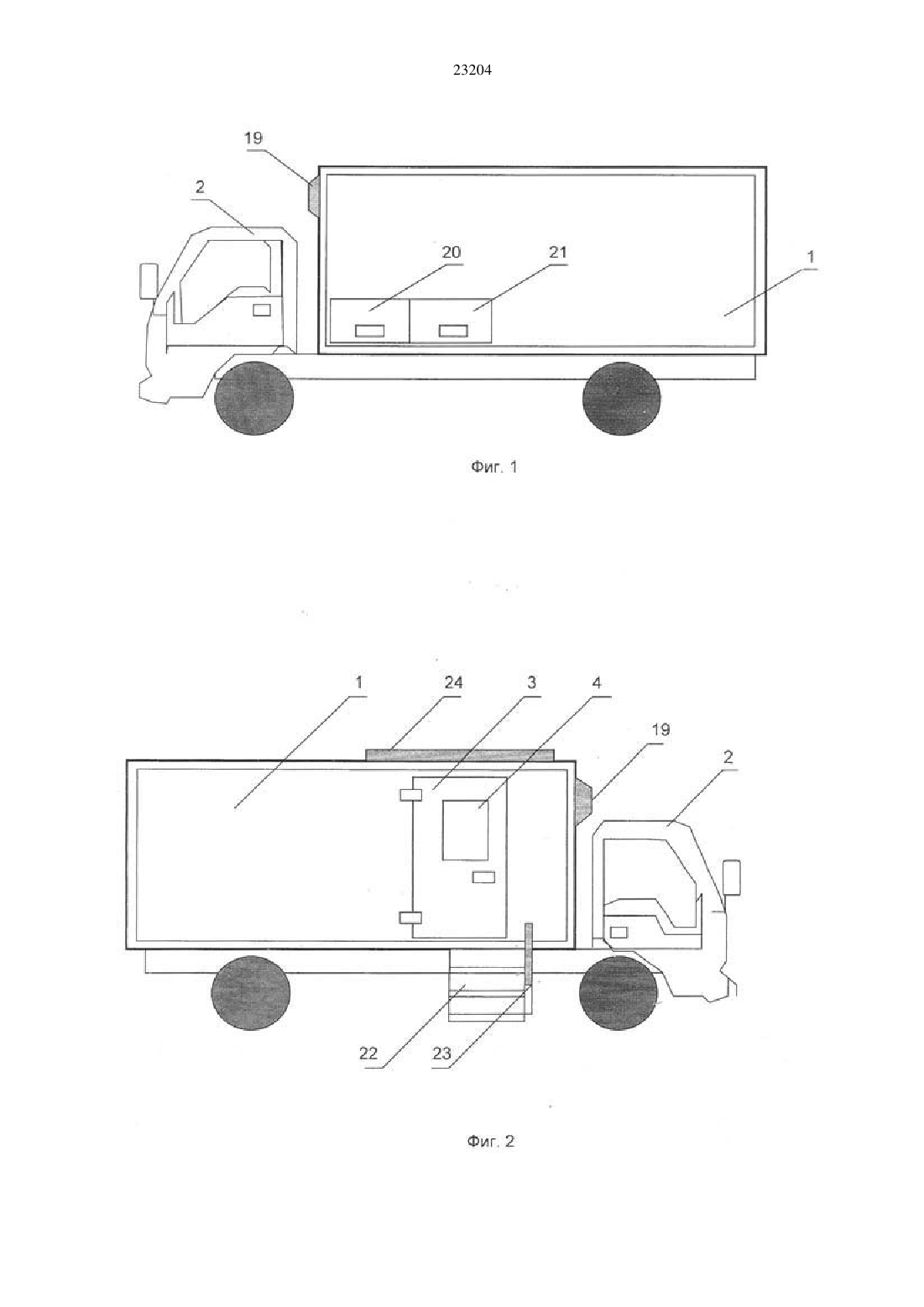

(51) 04 1/12 (2009.01) 04 3/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ контейнера дополнительно снабжен системами охлаждения, принудительной и естественной вентиляции,кондиционирования,отопления. Объемный блок кузова-контейнера дополнительно снабжен системой учета отпуска жидкости. Объемный блок кузова-контейнера дополнительно снабжен радиосвязью и системой позиционирования. Объемный блок кузова-контейнера дополнительно снабжен системой забора жидкости из открытого водоема, колодцев, артезианских скважин, стационарной или передвижной емкости,например, погружным насосом. На боковой поверхности объемного блока кузова-контейнера закреплены съемная лестница с телескопическим поручнем,инвентарь и дополнительное оборудование, а на крыше объемного блока размещено навесное тентовое покрытие. Боковая дверь или одна из боковых поверхностей объемного блока кузова-контейнера выполнена с обеспечением возможности приема тары и отпуска жидкости в тару. Система очистки жидкости выполнена с обеспечением возможности использования мембранной технологии,ультрафиолетового облучения и озонирующего устройства. Система энергоснабжения выполнена с обеспечением возможности подключения к внешнему источнику и/или к автономному источнику. Емкость для хранения и отпуска жидкости выполнена с обеспечением возможности использования мобильной или стационарной системы для мойки и дезинфекции. Техническим результатом осуществления поставленной задачи является повышение мобильности, обеспечение многофункциональности,упрощение и удешевление операций по обеспечению жителей населенных пунктов, не имеющих централизованного снабжения, и/ или в местах ликвидации последствий катастроф и стихийных бедствий питьевой водой.(54) КИОСК ДЛЯ ХРАНЕНИЯ И ПРОДАЖИ ЖИДКОСТЕЙ В ТАРУ ПОТРЕБИТЕЛЕЙ(57) Предлагаемая конструкция относится к малым строениям контейнерного типа полной заводской готовности,выполненным с возможностью передислоцирования на любых пригодных транспортных средствах, в том числе на собственной ходовой части, и которое может быть использовано, преимущественно, для обеспечения населения питьевой водой. Задачей,стоящей перед предлагаемым техническим решением,является создание автономного средства, расширяющего арсенал используемых средств, для обеспечения жителей населенных пунктов, включая населенные пункты с малым количеством населения (коттеджные и дачные поселки) питьевой водой и в местах ликвидации последствий катастроф и стихийных бедствий. Поставленная задача решается тем, что объемный блок киоска выполнен в виде перемещаемого кузова-контейнера, установленного на шасси транспортного средства, и содержащего не менее одного отсека для размещения емкости для жидкости, напорной и сливной магистралей,системы очистки, насоса и энергетической установки. В качестве транспортного средства выбирают транспортное средство повышенной проходимости, например автомобиль повышенной проходимости. Объемный блок кузова-контейнера снабжен, по крайней мере, одной дополнительной емкостью для жидкости. Объемный блок кузова 23204 Предлагаемая конструкция относится к малым строениям контейнерного типа полной заводской готовности,выполненным с возможностью передислоцирования на любых пригодных транспортных средствах, в том числе на собственной ходовой части, и которое может быть использовано, преимущественно, для обеспечения населения питьевой водой. Низкое качество водопроводной воды в большинстве регионов обусловливает высокий уровень заболеваемости кишечными инфекциями,вирусным гепатитом,повышает риск онкологических заболеваний. Снабжение качественной питьевой водой становится вс более острой социально-значимой проблемой. Известны системы снабжения населения бутилированной питьевой водой. Эти системы предусматривают использование для розлива,хранения и продажи тары с объемом от 1 до 19 литров. Разработаны европейские стандарты,регламентирующие требования к производству и поставке воды ЕС 80/777/ЕС и 96/70/ЕС (для источников/скважин или источников ключевой или природной воды) и 93/43/ЕС (о санитарных требованиях для производства еды и напитков). Бутилированная вода, к сожалению, не доступна для всех потребителей. Стоимость бутилированной воды такова, что регулярно пить ее и применять при приготовлении пищи могут лишь наиболее обеспеченные жители. Между тем, чистая питьевая вода является неотъемлемым правом всех жителей. В 2000 году в рамках федеральной целевой программы Обеспечение населения России питьевой водой в г. Кирове началась работа по созданию предприятия КЛЮЧ ЗДОРОВЬЯ. Впервые в России была опробована технология продажи воды в розлив в тару покупателя через сеть фирменных киосков по продаже воды. Такой способ реализации воды исключает расходы на е бутилирование, складирование, услуги торговых посредников, при этом позволяет продавать всегда свежий высококачественный продукт, доступный по цене каждому покупателю. Вода для киосков по продаже воды добывается из артезианской скважины, расположенной в экологически чистом районе г. Кирова. Данный источник был выбран гидрогеологами и врачами из более 1500 скважин. Вода в нм соответствует 1 категории питьевого качества,что подтверждено заключениями областного центра Госсанэпиднадзора и сертификатом Госстандарта России. Вода может употребляться без кипячения, рекомендована для детского и диетического питания. Вода от скважины до киосков по продаже воды доставляется специальными цистернами на базе автомашин и прицепов к ним. За один рейс такой автомобиль может привезти 24 тонны воды. Вся цепочка доставки воды от скважины до покупателя находится под жстким контролем Роспотребнадзора. Типовой киоск по продаже питьевой воды в розлив в тару покупателя состоит из трх основных частей бак (емкость), торговый павильон, фундамент. Бак киоска монтируется на 2 торговом павильоне и представляет из себя цилиндр с конической крышей,заканчивающейся запирающимся люком. Оболочка и крыша бака сделаны из оцинкованной стали. мкость для воды выполнена из пищевой нержавеющей стали. Объм мкости геометрический -5,5 м куб., рабочий-5,2 м куб. Между мкостью и оболочкой бака имеется теплоизоляция, которая препятствует нагреванию воды летом и замерзанию зимой. Вода всегда сохраняет ту свежесть и температуру, при которой она хранилась под землй. Торговый павильон имеет в плане форму правильного шестигранника. Несущим элементом павильона является каркас,выполненный из стальных труб и уголка. Вход в торговый павильон закрыт металлической утеплнной дверью. С противоположной от двери грани павильона расположено окно и прилавок(Патент РФ на промышленный образец 57529,Киоск для продажи жидкости (два варианта),МКПО 25-03, публ. 16.08.2005). Известен уличный киоск по продаже артезианской воды в тару покупателя - торговый автомат Дельта - , с накопительной емкостью различного объема для артезианской воды-Терминалы. Вендинг. Киоски 2008. Юниэкспо, публ. 2008 г.) Киоски выпускаются с одним или двумя наливными модулями. В качестве накопительной емкости используется пластиковый бак. Бак имеет фильтр, магистраль нижнего слива с заглушкой для промывки, заливочную горловину с дыхательным клапаном, поплавковый уровнемер,насос. Киоск подключен к системе электропитания. Производительность при температуре окружающей среды 32 градуса С и температуре подводимой воды 20 С 300 л/ч. Скорость налива 19 л за 4 мин. Четыре кнопки отпуска заданного объема жидкости(объем задается в настройках, например, 1, 2, 5, 19 л). Конструктивные решения, обеспечивают повышения стойкости торгового автомата к актам вандализма. Двери имеют датчики открытия, об открытии информируют владельца автомата посредствомсообщения мобильной связи. Использование уличного киоска на сегодняшний день возможна только при температуре выше 0 градусов С, в летний период, зимой эксплуатация возможна в помещении. Задачей,стоящей перед предлагаемым техническим решением,является создание автономного средства, расширяющего арсенал используемых средств, для обеспечения жителей населенных пунктов, включая населенные пункты с малым количеством населения (коттеджные и дачные поселки) питьевой водой и в местах ликвидации последствий катастроф и стихийных бедствий. Поставленная задача решается тем, что объемный блок киоска выполнен в виде перемещаемого кузова-контейнера, установленного на шасси транспортного средства, и содержащего не 23204 менее одного отсека для размещения емкости для жидкости, напорной и сливной магистралей,системы очистки, насоса и энергетической установки. В качестве транспортного средства выбирают транспортное средство повышенной проходимости, например автомобиль повышенной проходимости. Объемный блок кузова-контейнера снабжен, по крайней мере, одной дополнительной емкостью для жидкости. Объемный блок кузова-контейнера дополнительно снабжен системами охлаждения,принудительной и естественной вентиляции,кондиционирования, отопления. Объемный блок кузова-контейнера дополнительно снабжен системой учета отпуска жидкости. Объемный блок кузова-контейнера дополнительно снабжен радиосвязью и системой позиционирования . Объемный блок кузова-контейнера дополнительно снабжен системой забора жидкости из открытого водоема,колодцев,артезианских скважин,стационарной или передвижной емкости, например,погружным насосом. На боковой поверхности объемного блока кузова-контейнера закреплены съемная лестница с телескопическим поручнем,инвентарь и дополнительное оборудование, а на крыше объемного блока размещено навесное тентовое покрытие. Боковая дверь или одна из боковых поверхностей объемного блока кузова-контейнера выполнена с обеспечением возможности приема тары и отпуска жидкости в тару. Система очистки жидкости выполнена с обеспечением возможности использования мембранной технологии,ультрафиолетового облучения и озонирующего устройства. Система энергоснабжения выполнена с обеспечением возможности подключения к внешнему источнику и/или к автономному источнику. Емкость для хранения и отпуска жидкости выполнена с обеспечением возможности использования мобильной или стационарной системы для мойки и дезинфекции. Техническим результатом осуществления поставленной задачи является повышение мобильности, обеспечение многофункциональности,упрощение и удешевление операций по обеспечению жителей населенных пунктов, не имеющих централизованного снабжения, и/ или в местах ликвидации последствий катастроф и стихийных бедствий питьевой водой. Приводимые далее примеры описания предлагаемого технического решения со ссылками на сопутствующие чертежи лишь иллюстрируют, но не ограничивают многие аспекты изобретения,изложенные в формуле изобретения. Предлагаемое техническое решение иллюстрируется чертежами,на которых изображено на фиг. 1 общий вид объемного блока кузова-контейнера, размещенного на транспортном средстве с одной из боковых сторон, на фиг. 2 общий вид объемного блока кузова-контейнера с другой боковой стороны, а на фиг. 3 объемный блок кузова - контейнера вид сверху. Предлагаемый объемный блок кузова контейнера 1 установлен на транспортном средстве 2. В качестве транспортного средства возможно использование автомобиля,гусеничного транспортного средства. Возможно размещения объемного блока на прицепе. Объемный блок кузова-контейнера 1 образован жестким каркасом и многослойными панелями. Пространство между наружной и внутренней облицовками каждой панели заполнено заливочной тепловой изоляцией,например, из вспененного полиуретана. Объемный блок кузова-контейнера 1 снабжен боковой дверью 3 с окном 4 и задней двухстворчатой дверью 5. Внутреннее пространство объемного блока кузоваконтейнера 1 содержит, по крайней мере, один отсек в котором размещены, по крайней мере, одна емкость для жидкости 6 с моющей головкой (не показана) со смотровым люком 7 и дыхательным клапаном 8. Емкость 6 выполнена из пищевой нержавеющей стали. Емкость для жидкости 6 соединена с напорной магистралью 9 и сливной магистралью 10, которые снабжены запорной арматурой. Емкость для жидкости 6 соединена с системой очистки (фильтрации) 11, которая соединена с магистралью для отпуска жидкости 12 с запорной арматурой. Магистраль для отпуска жидкости 12 оборудована прибором учета отпущенной жидкости 13. Трубопроводы магистралей 9, 10, 12 выполнены из пищевой нержавеющей стали. Дополнительно в отсеке размещены автономный электрогенератор 14, насос 15,оборудованное рабочее место оператора (стол 16,стул 17, шкаф 18). На наружной поверхности объемного блока кузова-контейнера 1 в верхней части установлена система охлаждения,кондиционирования, отопления, вентиляции 19. На боковой поверхности объемного блока кузоваконтейнера 1, в зоне смежной с рабочим местом оператора внутри объемного блока 1, размещены ящики 20 и 21 для системы автономного энергоснабжения 14 и насосного оборудования 15(погружной насос). На другой боковой поверхности блока кузова-контейнера 1, в зоне смежной с боковой дверью 3, установлена съемная лестница 22 с поручнем 23. На крыше объемного блока кузоваконтейнера 1 закреплено навесное тентовое покрытие 24 с крепежными элементами. Использование предлагаемого технического решения можно осуществить несколькими вариантами Пример 1. Обеспечение питьевой жидкостью жителей населенных пунктов, не имеющих центрального водоснабжения. Мобильный киоск, размещенный на транспортном средстве, подается к цеху для заправки. Оператор открывает заднюю двухстворчатую дверь 5, подсоединяет напорную магистраль 9 к гибкому рукаву, соединенному с магистралью резервуара цеха заправки. В резервуаре цеха заправки находится 3 23204 подготовленная к продаже жидкость,преимущественно, вода, добытая из артезианской скважины в экологически чистом районе. При необходимости вода предварительно дочищается до уровня бутилированной воды первой категории качества. Для каждой конкретной скважины подбирается мембранная система фильтров,предназначенных для работы с водой. При открытии вентиля запорной арматуры напорной магистрали 9 жидкость поступает под давлением в емкость 6. При заполнении емкости 6 жидкостью до определенного уровня клапан 8 перекрывает напорную магистраль 9. Затем вода транспортируется к месту продажи или к дому потребителя. Оператор подсоединяет энергоснабжение к внешнему источнику питания. При отпуске жидкости через боковую дверь 3 в тару потребителя вода из емкости 6 в магистраль 12 жидкость подается в систему очистки 11(фильтрующий элемент, УФО-фильтр). Объем отпущенной жидкости контролируется прибором учета 13 (расходомером). Пример 2. Районы ликвидации последствий техногенной катастрофы или стихийного бедствия. Снабжение жидкостью обеспечивается спецавтомобилями (водовозами) или из открытого водоема - реки, озера, колодца. Из ящика 21 извлекают погружной насос 15. Свободный конец рукава насоса 15 подключают к напорной магистрали 9. Для энергоснабжения погружной насос 15 и систему очистки 11 подключают к электрогенератору 14 (автономному). После наполнения емкости 6 жидкость пропускают через систему очистки(мембранные фильтры). Очищенная жидкость отпускается в тару потребителям. Мойка и дезинфекция емкости 6 и систем магистралей 9, 10, 12 может производится при помощи мобильной - установки на шасси автомобиля или стационарной -установкой. Рукав подключается к моющей головке емкости 6. Через моющую головку под давлением разбрызгивается очищающий и дезинфицирующий раствор. Температура моющего раствора -70 градусов С. Затем через моющую головку разбрызгивается чистая вода. Стоки через сливную магистраль 10 подаются в резервуар для сбора использованного моющего раствора. Перед заполнением емкости 6 жидкостью ее дезинфицируют активным кислородом. Предложенное техническое решения позволяет обеспечить гарантированное быстрое снабжение питьевой водой высокого качества жителей населенных пунктов и в местах ликвидации последствий катастроф и стихийных бедствий. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Киоск для хранения и продажи жидкостей в тару потребителей, содержащий объемный блок с емкостью для жидкости, снабженной дыхательным клапаном, и подключенной к напорной и сливной 4 магистралям с запорной арматурой, систему очистки, насос и энергетическую установку,отличающийся тем, что объемный блок выполнен в виде перемещаемого кузова-контейнера,установленного на шасси транспортного средства, и содержащего не менее одного отсека для размещения емкости для жидкости, напорной и сливной магистралей, системы очистки, насоса и энергетической установки. 2. Киоск по п. 1, отличающийся тем, что в качестве транспортного средства выбирают транспортное средство повышенной проходимости,например автомобиль повышенной проходимости. 3. Киоск по п. 1, отличающийся тем, что объемный блок кузова-контейнера снабжен, по крайней мере, одной дополнительной емкостью для жидкости. 4. Киоск по п. 1, отличающийся тем, что объемный блок кузова-контейнера дополнительно снабжен системами охлаждения, принудительной и естественной вентиляции, кондиционирования,отопления. 5. Киоск по п. 1, отличающийся тем, что объемный блок кузова-контейнера дополнительно снабжен системой учета отпуска жидкости. 6. Киоск по п. 1, отличающийся тем, что объемный блок кузова-контейнера дополнительно снабжен радиосвязью и системой позиционирования. 7. Киоск по п. 1, отличающийся тем, что объемный блок кузова-контейнера дополнительно снабжен системой забора жидкости из открытого водоема,колодцев,артезианских скважин,стационарной или передвижной емкости, например,погружным насосом. 8. Киоск по п. 1, отличающийся тем, что на боковой поверхности объемного блока кузоваконтейнера закреплены съемная лестница с телескопическим поручнем,инвентарь и дополнительное оборудование, а на крыше объемного блока размещено навесное тентовое покрытие. 9.Киоск по п. 1, отличающийся тем, что боковая дверь или одна из боковых поверхностей объемного блока кузова-контейнера выполнена с обеспечением возможности приема тары и отпуска жидкости в тару. 10. Киоск по п. 1, отличающийся тем, что система очистки жидкости выполнена с обеспечением возможности использования мембранной технологии,ультрафиолетового облучения и озонирующего устройства. 11. Киоск по п. 1, отличающийся тем, что система энергоснабжения выполнена с обеспечением возможности подключения к внешнему источнику и/или к автономному источнику. 12. Киоск по п. 1, отличающийся тем, что емкость для хранения и отпуска жидкости выполнена с обеспечением возможности использования мобильной или стационарнойсистемы для мойки и дезинфекции.
