Многослойная фибробетонная панель

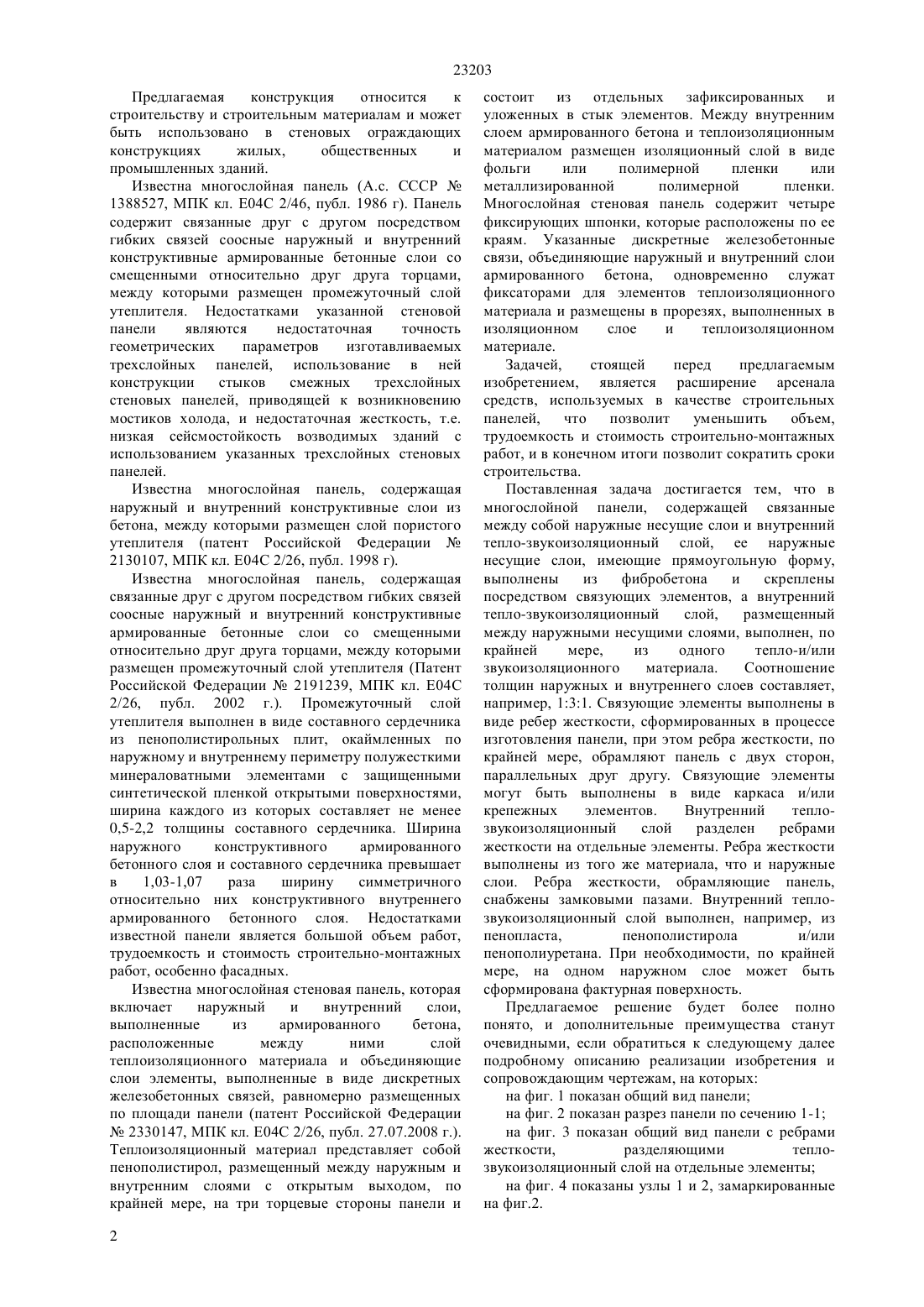

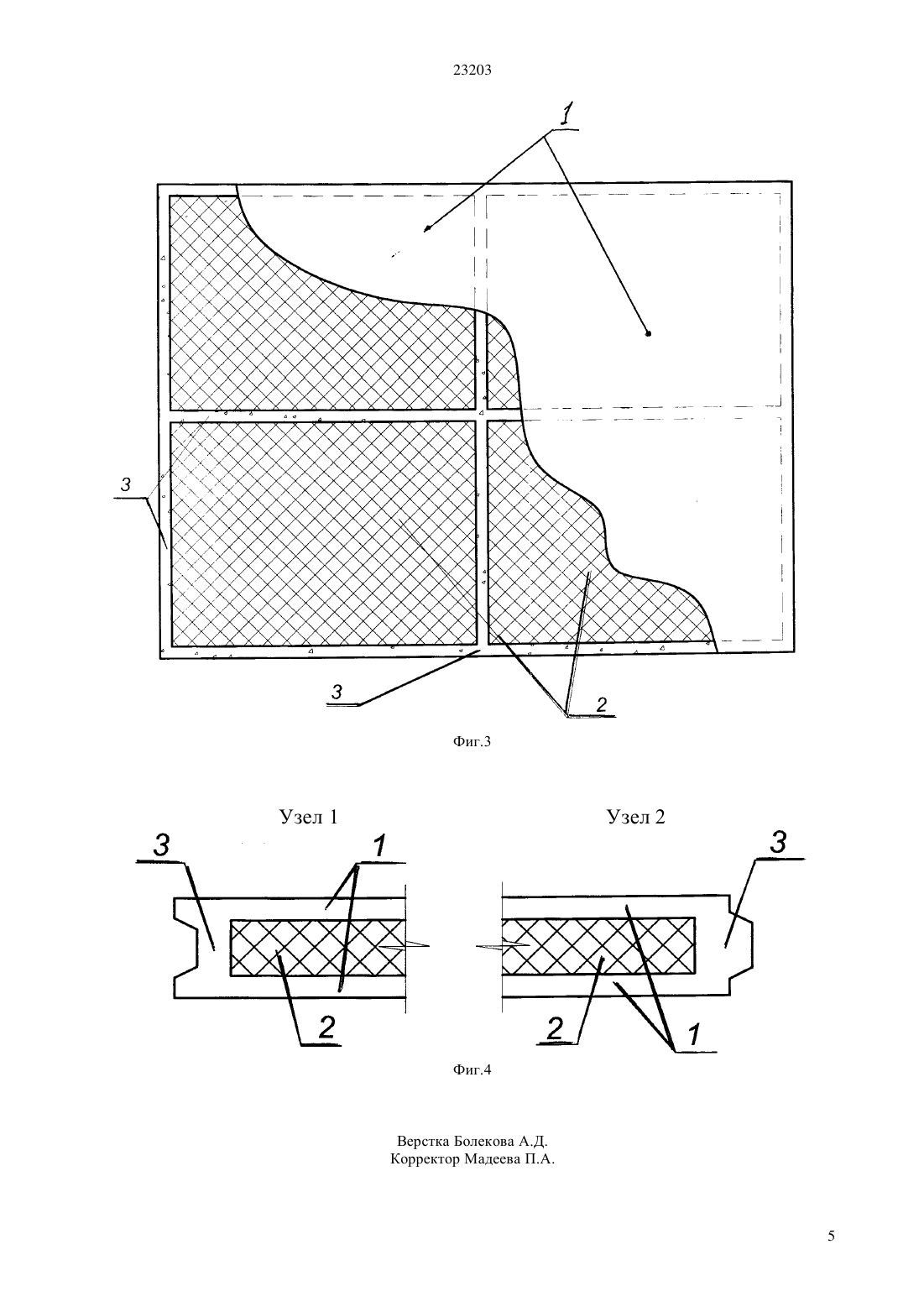

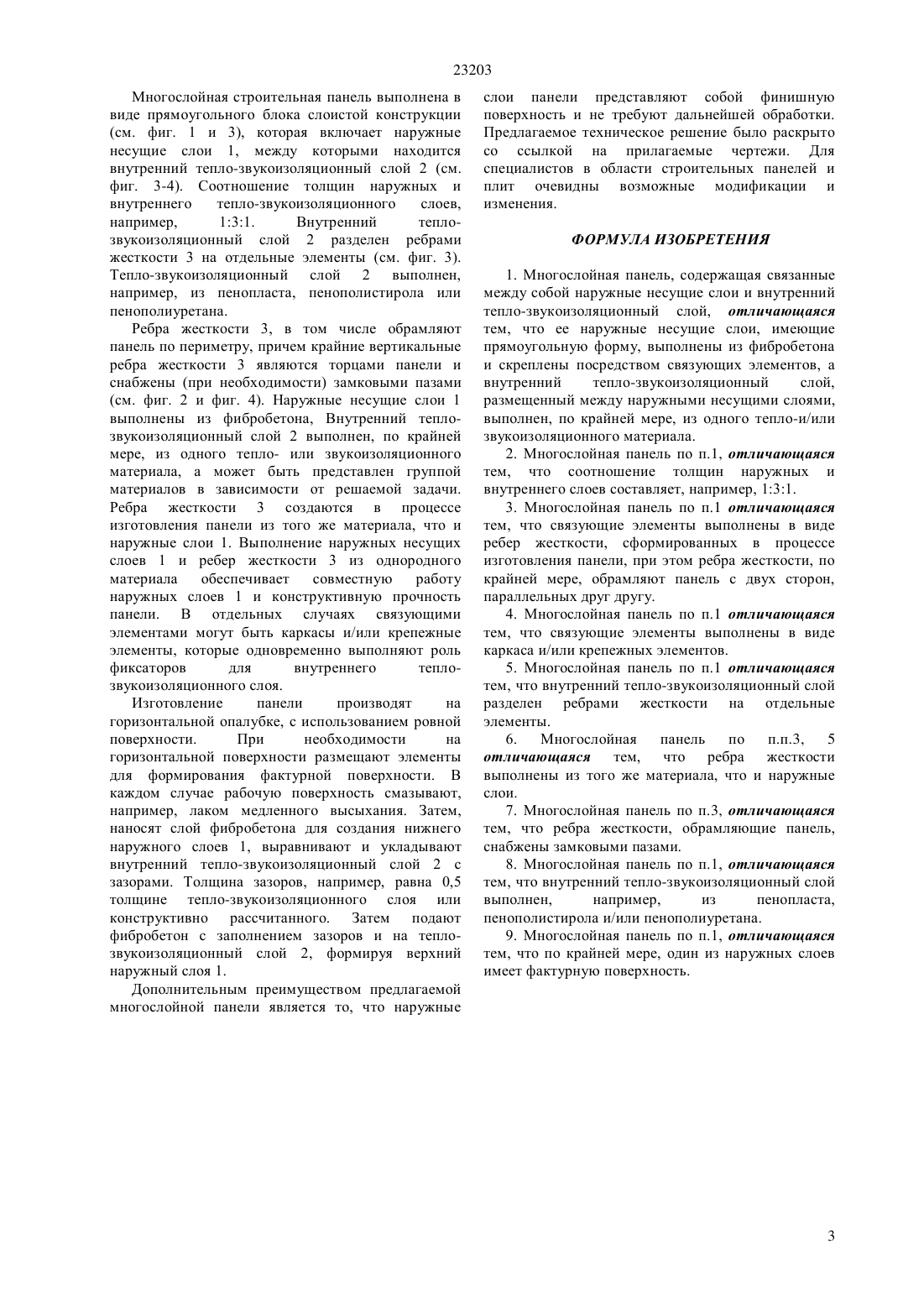

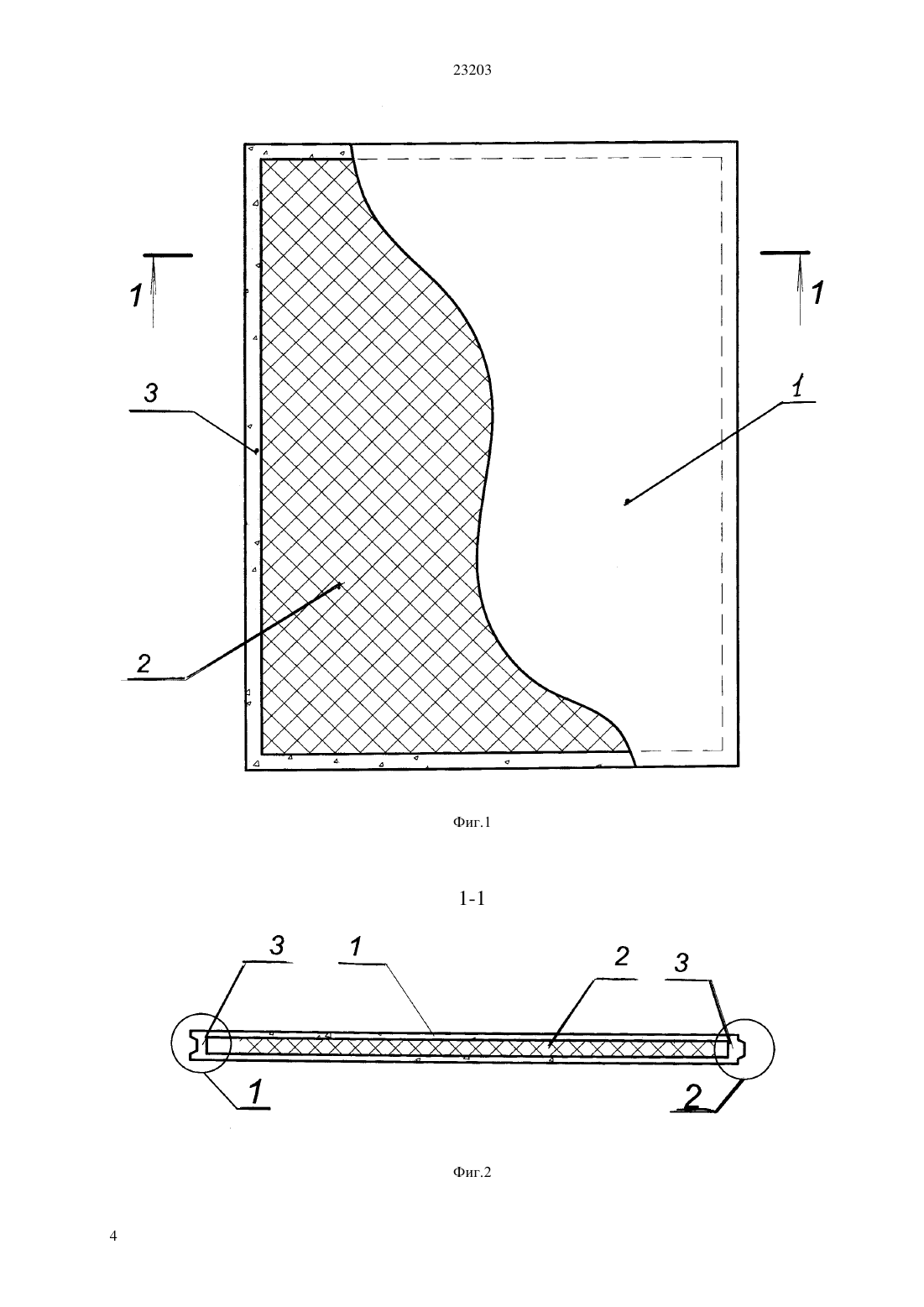

(51) 04 2/26 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ между собой наружные несущие слои и внутренний тепло-звукоизоляционный слой, ее наружные несущие слои, имеющие прямоугольную форму,выполнены из фибробетона и скреплены посредством связующих элементов, а внутренний тепло-звукоизоляционный слой,размещенный между наружными несущими слоями, выполнен, по крайней мере,из одного теплои/или звукоизоляционного материала. Соотношение толщин наружных и внутреннего слоев составляет,например, 131. Связующие элементы выполнены в виде ребер жесткости, сформированных в процессе изготовления панели, при этом ребра жесткости, по крайней мере, обрамляют панель с двух сторон,параллельных друг другу. Связующие элементы могут быть выполнены в виде каркаса и/или крепежных элементов. Внутренний теплозвукоизоляционный слой разделен ребрами жесткости на отдельные элементы. Ребра жесткости выполнены из того же материала, что и наружные слои. Ребра жесткости, обрамляющие панель,снабжены замковыми пазами. Внутренний теплозвукоизоляционный слой выполнен, например, из пенопласта,пенополистирола и/или пенополиуретана.(72) Пугачева Татьяна Владимировна Пирогов Роман Игоревич(57) Предлагаемая конструкция относится к строительству и строительным материалам и может быть использована в стеновых ограждающих конструкциях жилых,общественных и промышленных зданий. Задачей,стоящей перед предлагаемым изобретением, является расширение арсенала средств, используемых в качестве строительных панелей,что позволит уменьшить объем,трудоемкость и стоимость строительно-монтажных работ, что в конечном итоге позволит сократить сроки строительства. Поставленная задача достигается тем, что в многослойной панели, содержащей связанные 23203 Предлагаемая конструкция относится к строительству и строительным материалам и может быть использовано в стеновых ограждающих конструкциях жилых,общественных и промышленных зданий. Известна многослойная панель (А.с. СССР 1388527, МПК кл. Е 04 С 2/46, публ. 1986 г). Панель содержит связанные друг с другом посредством гибких связей соосные наружный и внутренний конструктивные армированные бетонные слои со смещенными относительно друг друга торцами,между которыми размещен промежуточный слой утеплителя. Недостатками указанной стеновой панели являются недостаточная точность геометрических параметров изготавливаемых трехслойных панелей, использование в ней конструкции стыков смежных трехслойных стеновых панелей, приводящей к возникновению мостиков холода, и недостаточная жесткость, т.е. низкая сейсмостойкость возводимых зданий с использованием указанных трехслойных стеновых панелей. Известна многослойная панель, содержащая наружный и внутренний конструктивные слои из бетона, между которыми размещен слой пористого утеплителя (патент Российской Федерации 2130107, МПК кл. Е 04 С 2/26, публ. 1998 г). Известна многослойная панель, содержащая связанные друг с другом посредством гибких связей соосные наружный и внутренний конструктивные армированные бетонные слои со смещенными относительно друг друга торцами, между которыми размещен промежуточный слой утеплителя (Патент Российской Федерации 2191239, МПК кл. Е 04 С 2/26, публ. 2002 г.). Промежуточный слой утеплителя выполнен в виде составного сердечника из пенополистирольных плит, окаймленных по наружному и внутреннему периметру полужесткими минераловатными элементами с защищенными синтетической пленкой открытыми поверхностями,ширина каждого из которых составляет не менее 0,5-2,2 толщины составного сердечника. Ширина наружного конструктивного армированного бетонного слоя и составного сердечника превышает в 1,03-1,07 раза ширину симметричного относительно них конструктивного внутреннего армированного бетонного слоя. Недостатками известной панели является большой объем работ,трудоемкость и стоимость строительно-монтажных работ, особенно фасадных. Известна многослойная стеновая панель, которая включает наружный и внутренний слои,выполненные из армированного бетона,расположенные между ними слой теплоизоляционного материала и объединяющие слои элементы, выполненные в виде дискретных железобетонных связей, равномерно размещенных по площади панели (патент Российской Федерации 2330147, МПК кл. Е 04 С 2/26, публ. 27.07.2008 г.). Теплоизоляционный материал представляет собой пенополистирол, размещенный между наружным и внутренним слоями с открытым выходом, по крайней мере, на три торцевые стороны панели и 2 состоит из отдельных зафиксированных и уложенных в стык элементов. Между внутренним слоем армированного бетона и теплоизоляционным материалом размещен изоляционный слой в виде фольги или полимерной пленки или металлизированной полимерной пленки. Многослойная стеновая панель содержит четыре фиксирующих шпонки, которые расположены по ее краям. Указанные дискретные железобетонные связи, объединяющие наружный и внутренний слои армированного бетона, одновременно служат фиксаторами для элементов теплоизоляционного материала и размещены в прорезях, выполненных в изоляционном слое и теплоизоляционном материале. Задачей,стоящей перед предлагаемым изобретением, является расширение арсенала средств, используемых в качестве строительных панелей,что позволит уменьшить объем,трудоемкость и стоимость строительно-монтажных работ, и в конечном итоги позволит сократить сроки строительства. Поставленная задача достигается тем, что в многослойной панели, содержащей связанные между собой наружные несущие слои и внутренний тепло-звукоизоляционный слой, ее наружные несущие слои, имеющие прямоугольную форму,выполнены из фибробетона и скреплены посредством связующих элементов, а внутренний тепло-звукоизоляционный слой,размещенный между наружными несущими слоями, выполнен, по крайней мере,из одного тепло-и/или звукоизоляционного материала. Соотношение толщин наружных и внутреннего слоев составляет,например, 131. Связующие элементы выполнены в виде ребер жесткости, сформированных в процессе изготовления панели, при этом ребра жесткости, по крайней мере, обрамляют панель с двух сторон,параллельных друг другу. Связующие элементы могут быть выполнены в виде каркаса и/или крепежных элементов. Внутренний теплозвукоизоляционный слой разделен ребрами жесткости на отдельные элементы. Ребра жесткости выполнены из того же материала, что и наружные слои. Ребра жесткости, обрамляющие панель,снабжены замковыми пазами. Внутренний теплозвукоизоляционный слой выполнен, например, из пенопласта,пенополистирола и/или пенополиуретана. При необходимости, по крайней мере, на одном наружном слое может быть сформирована фактурная поверхность. Предлагаемое решение будет более полно понято, и дополнительные преимущества станут очевидными, если обратиться к следующему далее подробному описанию реализации изобретения и сопровождающим чертежам, на которых на фиг. 1 показан общий вид панели на фиг. 2 показан разрез панели по сечению 1-1 на фиг. 3 показан общий вид панели с ребрами жесткости,разделяющими теплозвукоизоляционный слой на отдельные элементы на фиг. 4 показаны узлы 1 и 2, замаркированные на фиг.2. 23203 Многослойная строительная панель выполнена в виде прямоугольного блока слоистой конструкции(см. фиг. 1 и 3), которая включает наружные несущие слои 1, между которыми находится внутренний тепло-звукоизоляционный слой 2 (см. фиг. 3-4). Соотношение толщин наружных и внутреннего тепло-звукоизоляционного слоев,например,131. Внутренний теплозвукоизоляционный слой 2 разделен ребрами жесткости 3 на отдельные элементы (см. фиг. 3). Тепло-звукоизоляционный слой 2 выполнен,например, из пенопласта, пенополистирола или пенополиуретана. Ребра жесткости 3, в том числе обрамляют панель по периметру, причем крайние вертикальные ребра жесткости 3 являются торцами панели и снабжены (при необходимости) замковыми пазами(см. фиг. 2 и фиг. 4). Наружные несущие слои 1 выполнены из фибробетона, Внутренний теплозвукоизоляционный слой 2 выполнен, по крайней мере, из одного тепло- или звукоизоляционного материала, а может быть представлен группой материалов в зависимости от решаемой задачи. Ребра жесткости 3 создаются в процессе изготовления панели из того же материала, что и наружные слои 1. Выполнение наружных несущих слоев 1 и ребер жесткости 3 из однородного материала обеспечивает совместную работу наружных слоев 1 и конструктивную прочность панели. В отдельных случаях связующими элементами могут быть каркасы и/или крепежные элементы, которые одновременно выполняют роль фиксаторов для внутреннего теплозвукоизоляционного слоя. Изготовление панели производят на горизонтальной опалубке, с использованием ровной поверхности. При необходимости на горизонтальной поверхности размещают элементы для формирования фактурной поверхности. В каждом случае рабочую поверхность смазывают,например, лаком медленного высыхания. Затем,наносят слой фибробетона для создания нижнего наружного слоев 1, выравнивают и укладывают внутренний тепло-звукоизоляционный слой 2 с зазорами. Толщина зазоров, например, равна 0,5 толщине тепло-звукоизоляционного слоя или конструктивно рассчитанного. Затем подают фибробетон с заполнением зазоров и на теплозвукоизоляционный слой 2, формируя верхний наружный слоя 1. Дополнительным преимуществом предлагаемой многослойной панели является то, что наружные слои панели представляют собой финишную поверхность и не требуют дальнейшей обработки. Предлагаемое техническое решение было раскрыто со ссылкой на прилагаемые чертежи. Для специалистов в области строительных панелей и плит очевидны возможные модификации и изменения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многослойная панель, содержащая связанные между собой наружные несущие слои и внутренний тепло-звукоизоляционный слой, отличающаяся тем, что ее наружные несущие слои, имеющие прямоугольную форму, выполнены из фибробетона и скреплены посредством связующих элементов, а внутренний тепло-звукоизоляционный слой,размещенный между наружными несущими слоями,выполнен, по крайней мере, из одного тепло-и/или звукоизоляционного материала. 2. Многослойная панель по п.1, отличающаяся тем, что соотношение толщин наружных и внутреннего слоев составляет, например, 131. 3. Многослойная панель по п.1 отличающаяся тем, что связующие элементы выполнены в виде ребер жесткости, сформированных в процессе изготовления панели, при этом ребра жесткости, по крайней мере, обрамляют панель с двух сторон,параллельных друг другу. 4. Многослойная панель по п.1 отличающаяся тем, что связующие элементы выполнены в виде каркаса и/или крепежных элементов. 5. Многослойная панель по п.1 отличающаяся тем, что внутренний тепло-звукоизоляционный слой разделен ребрами жесткости на отдельные элементы. 6. Многослойная панель по п.п.3, 5 отличающаяся тем, что ребра жесткости выполнены из того же материала, что и наружные слои. 7. Многослойная панель по п.3, отличающаяся тем, что ребра жесткости, обрамляющие панель,снабжены замковыми пазами. 8. Многослойная панель по п.1, отличающаяся тем, что внутренний тепло-звукоизоляционный слой выполнен,например,из пенопласта,пенополистирола и/или пенополиуретана. 9. Многослойная панель по п.1, отличающаяся тем, что по крайней мере, один из наружных слоев имеет фактурную поверхность.
