Панель многослойная

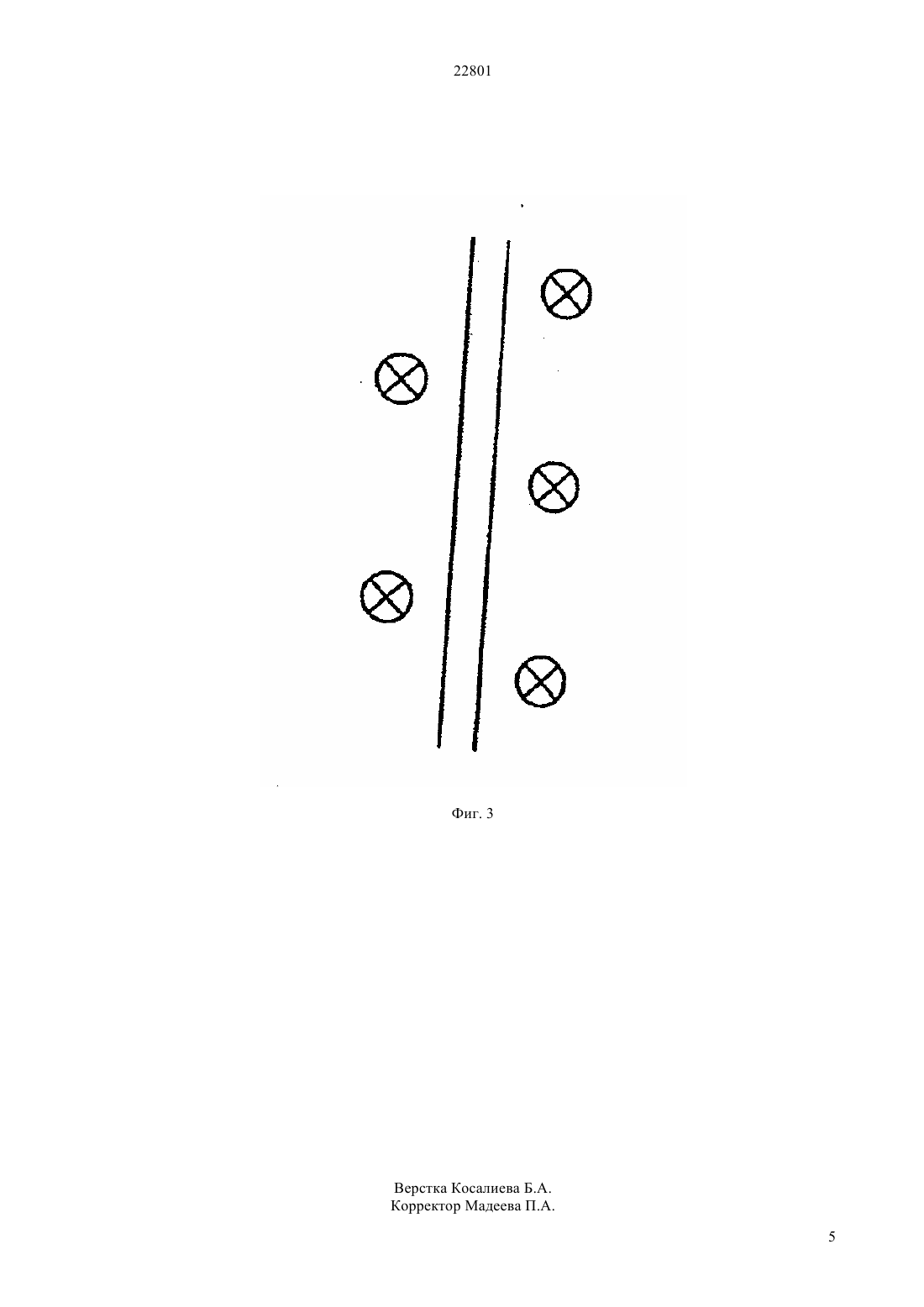

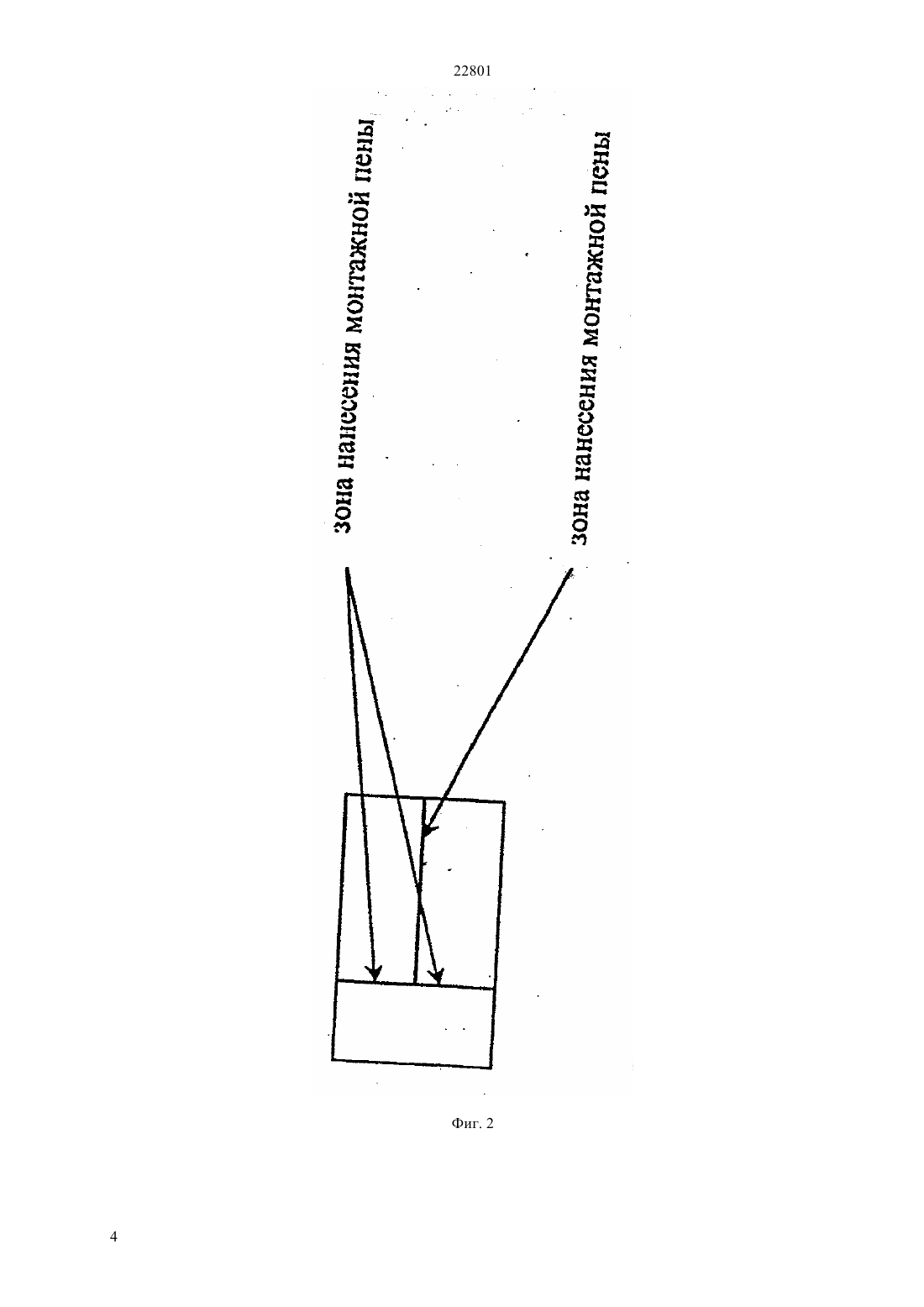

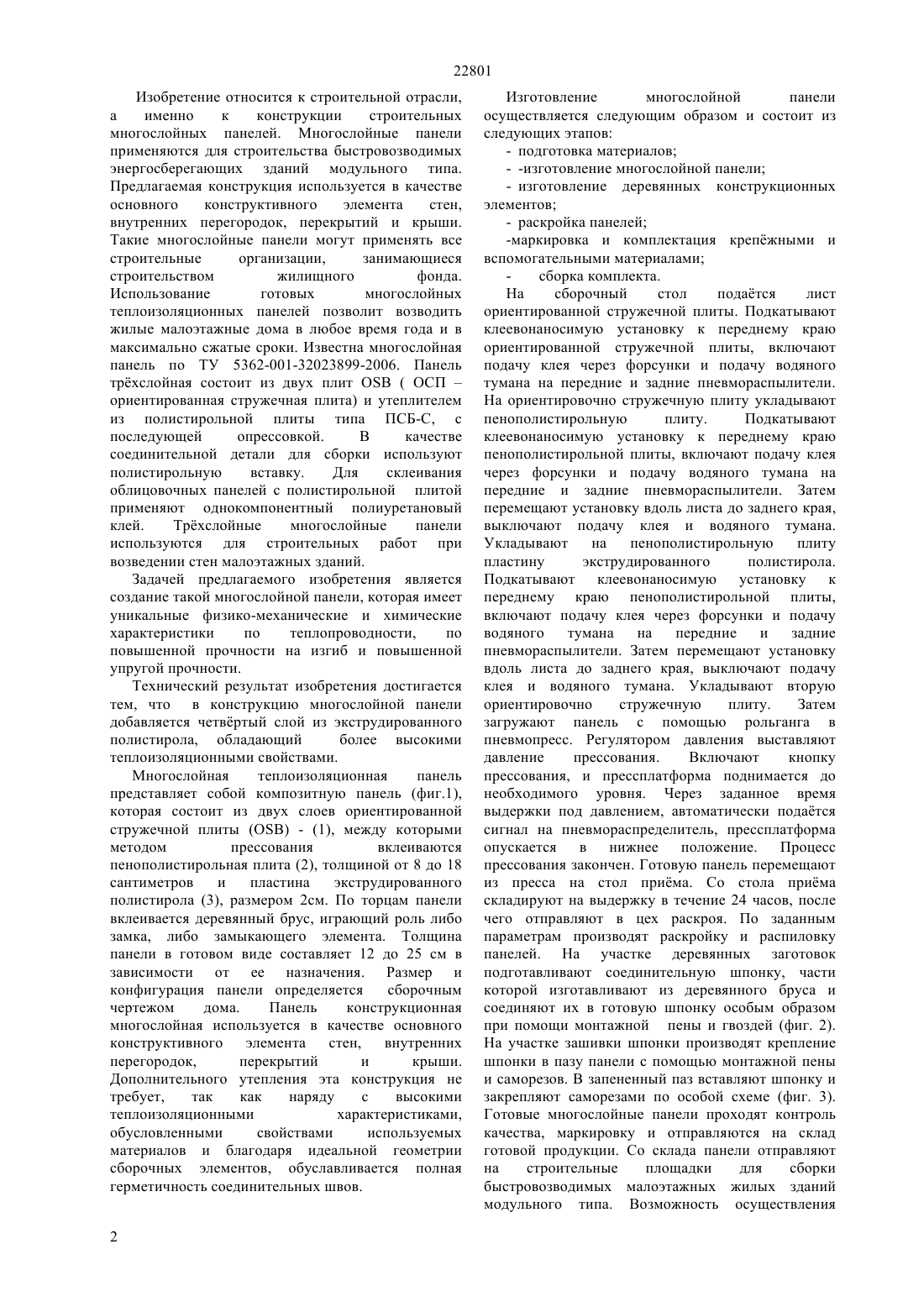

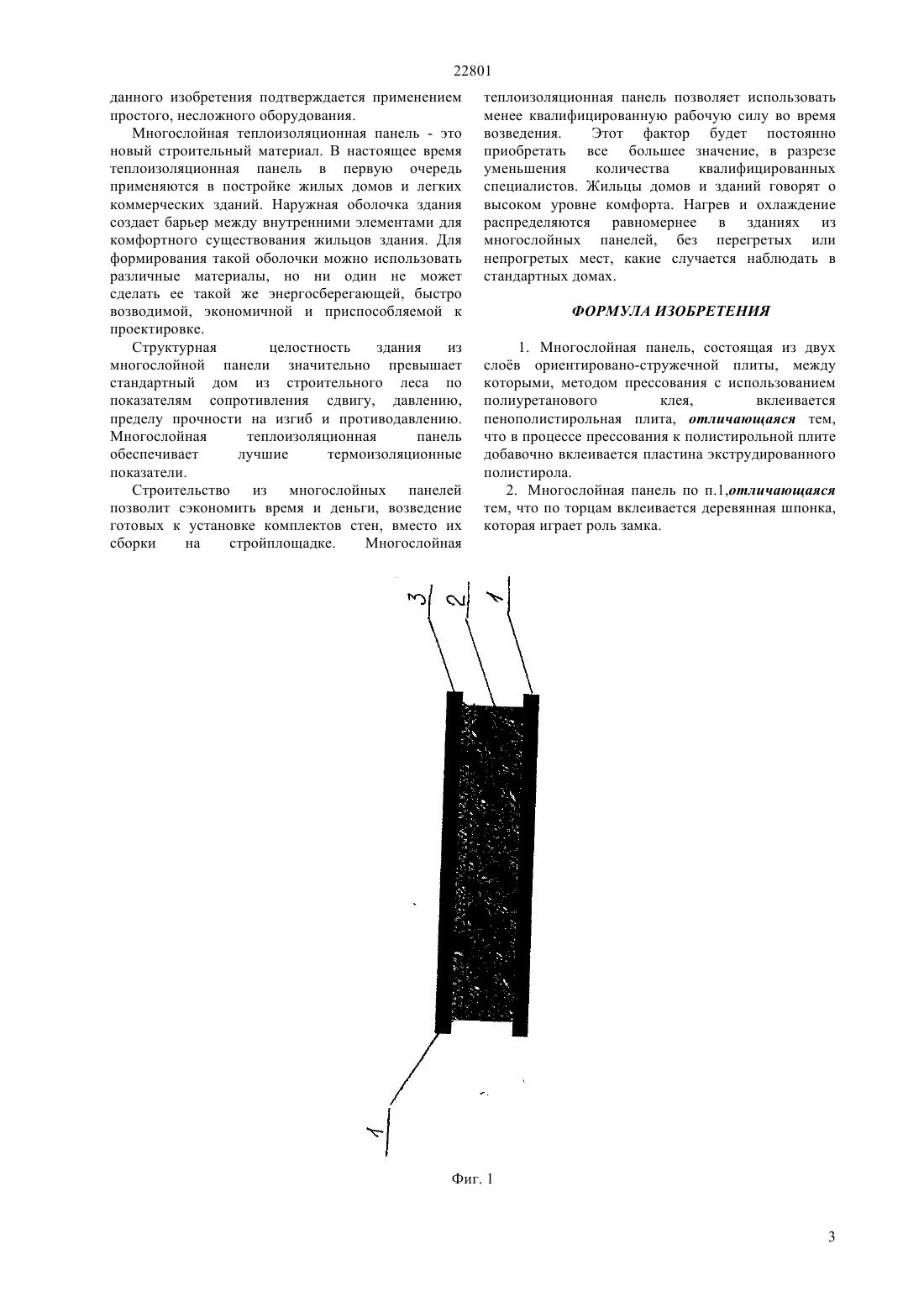

(51) 04 2/284 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ добавляется четвртый слой из экструдированного полистирола,обладающий более высокими теплоизоляционными свойствами. Многослойная теплоизоляционная панель представляет собой композитную панель, которая состоит из двух слоев ориентированной стружечной плиты,между которыми методом прессования вклеиваются пенополистирольная плита, толщиной от 8 до 18 сантиметров и пластина экструдированного полистирола, размером 2 см. По торцам структурной теплоизоляционной панели вклеивается деревянный брус, играющий роль либо замка, либо замыкающего элемента. Толщина панелей в готовом виде составляет 12 до 25 см в зависимости от ее назначения. Размер и конфигурация панели определяется сборочным чертежом дома. Панель конструкционная многослойная используется в качестве основного конструктивного элемента стен, внутренних перегородок, перекрытий и крыши.(73) Товарищество с ограниченной ответственностью Петропавловский завод строительных материалов(57) Изобретение относится к строительной отрасли, а именно к конструкции строительных многослойных панелей, которые применяются для строительства быстровозводимых энергосберегающих зданий модульного типа. Задачей предлагаемого изобретения является создание такой многослойной панели, которая имеет уникальные физико-механические и химические характеристики по теплопроводности,по повышенной прочности на изгиб и повышенной упругой прочности. Технический результат изобретения достигается тем, что в конструкцию многослойной панели 22801 Изобретение относится к строительной отрасли,а именно к конструкции строительных многослойных панелей. Многослойные панели применяются для строительства быстровозводимых энергосберегающих зданий модульного типа. Предлагаемая конструкция используется в качестве основного конструктивного элемента стен,внутренних перегородок, перекрытий и крыши. Такие многослойные панели могут применять все строительные организации,занимающиеся строительством жилищного фонда. Использование готовых многослойных теплоизоляционных панелей позволит возводить жилые малоэтажные дома в любое время года и в максимально сжатые сроки. Известна многослойная панель по ТУ 5362-001-32023899-2006. Панель трхслойная состоит из двух плит( ОСПориентированная стружечная плита) и утеплителем из полистирольной плиты типа ПСБ-С, с последующей опрессовкой. В качестве соединительной детали для сборки используют полистирольную вставку. Для склеивания облицовочных панелей с полистирольной плитой применяют однокомпонентный полиуретановый клей. Трхслойные многослойные панели используются для строительных работ при возведении стен малоэтажных зданий. Задачей предлагаемого изобретения является создание такой многослойной панели, которая имеет уникальные физико-механические и химические характеристики по теплопроводности,по повышенной прочности на изгиб и повышенной упругой прочности. Технический результат изобретения достигается тем, что в конструкцию многослойной панели добавляется четвртый слой из экструдированного полистирола, обладающий более высокими теплоизоляционными свойствами. Многослойная теплоизоляционная панель представляет собой композитную панель (фиг.1),которая состоит из двух слоев ориентированной стружечной плиты- (1), между которыми методом прессования вклеиваются пенополистирольная плита (2), толщиной от 8 до 18 сантиметров и пластина экструдированного полистирола (3), размером 2 см. По торцам панели вклеивается деревянный брус, играющий роль либо замка, либо замыкающего элемента. Толщина панели в готовом виде составляет 12 до 25 см в зависимости от ее назначения. Размер и конфигурация панели определяется сборочным чертежом дома. Панель конструкционная многослойная используется в качестве основного конструктивного элемента стен, внутренних перегородок,перекрытий и крыши. Дополнительного утепления эта конструкция не требует,так как наряду с высокими теплоизоляционными характеристиками,обусловленными свойствами используемых материалов и благодаря идеальной геометрии сборочных элементов, обуславливается полная герметичность соединительных швов. 2 Изготовление многослойной панели осуществляется следующим образом и состоит из следующих этапов- изготовление деревянных конструкционных элементов-маркировка и комплектация крепжными и вспомогательными материалами сборка комплекта. На сборочный стол податся лист ориентированной стружечной плиты. Подкатывают клеевонаносимую установку к переднему краю ориентированной стружечной плиты, включают подачу клея через форсунки и подачу водяного тумана на передние и задние пневмораспылители. На ориентировочно стружечную плиту укладывают пенополистирольную плиту. Подкатывают клеевонаносимую установку к переднему краю пенополистирольной плиты, включают подачу клея через форсунки и подачу водяного тумана на передние и задние пневмораспылители. Затем перемещают установку вдоль листа до заднего края,выключают подачу клея и водяного тумана. Укладывают на пенополистирольную плиту пластину экструдированного полистирола. Подкатывают клеевонаносимую установку к переднему краю пенополистирольной плиты,включают подачу клея через форсунки и подачу водяного тумана на передние и задние пневмораспылители. Затем перемещают установку вдоль листа до заднего края, выключают подачу клея и водяного тумана. Укладывают вторую ориентировочно стружечную плиту. Затем загружают панель с помощью рольганга в пневмопресс. Регулятором давления выставляют давление прессования. Включают кнопку прессования, и прессплатформа поднимается до необходимого уровня. Через заданное время выдержки под давлением, автоматически податся сигнал на пневмораспределитель, прессплатформа опускается в нижнее положение. Процесс прессования закончен. Готовую панель перемещают из пресса на стол прима. Со стола прима складируют на выдержку в течение 24 часов, после чего отправляют в цех раскроя. По заданным параметрам производят раскройку и распиловку панелей. На участке деревянных заготовок подготавливают соединительную шпонку, части которой изготавливают из деревянного бруса и соединяют их в готовую шпонку особым образом при помощи монтажной пены и гвоздей (фиг. 2). На участке зашивки шпонки производят крепление шпонки в пазу панели с помощью монтажной пены и саморезов. В запененный паз вставляют шпонку и закрепляют саморезами по особой схеме (фиг. 3). Готовые многослойные панели проходят контроль качества, маркировку и отправляются на склад готовой продукции. Со склада панели отправляют на строительные площадки для сборки быстровозводимых малоэтажных жилых зданий модульного типа. Возможность осуществления 22801 данного изобретения подтверждается применением простого, несложного оборудования. Многослойная теплоизоляционная панель - это новый строительный материал. В настоящее время теплоизоляционная панель в первую очередь применяются в постройке жилых домов и легких коммерческих зданий. Наружная оболочка здания создает барьер между внутренними элементами для комфортного существования жильцов здания. Для формирования такой оболочки можно использовать различные материалы, но ни один не может сделать ее такой же энергосберегающей, быстро возводимой, экономичной и приспособляемой к проектировке. Структурная целостность здания из многослойной панели значительно превышает стандартный дом из строительного леса по показателям сопротивления сдвигу, давлению,пределу прочности на изгиб и противодавлению. Многослойная теплоизоляционная панель обеспечивает лучшие термоизоляционные показатели. Строительство из многослойных панелей позволит сэкономить время и деньги, возведение готовых к установке комплектов стен, вместо их сборки на стройплощадке. Многослойная теплоизоляционная панель позволяет использовать менее квалифицированную рабочую силу во время возведения. Этот фактор будет постоянно приобретать все большее значение, в разрезе уменьшения количества квалифицированных специалистов. Жильцы домов и зданий говорят о высоком уровне комфорта. Нагрев и охлаждение распределяются равномернее в зданиях из многослойных панелей, без перегретых или непрогретых мест, какие случается наблюдать в стандартных домах. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многослойная панель, состоящая из двух слов ориентировано-стружечной плиты, между которыми, методом прессования с использованием полиуретанового клея,вклеивается пенополистирольная плита, отличающаяся тем,что в процессе прессования к полистирольной плите добавочно вклеивается пластина экструдированного полистирола. 2. Многослойная панель по п.1,отличающаяся тем, что по торцам вклеивается деревянная шпонка,которая играет роль замка.
