Сборная армокирпичная перемычка

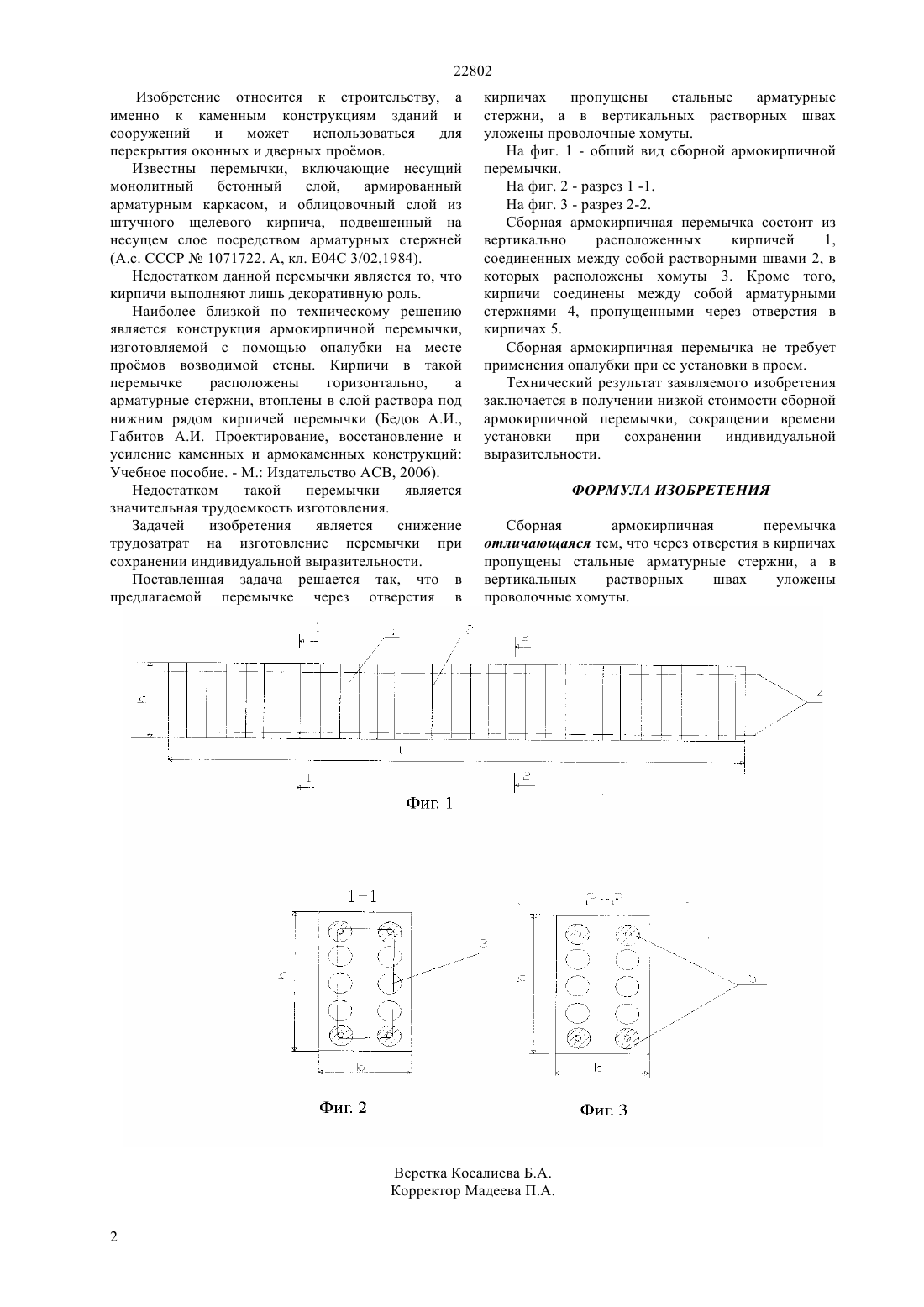

(51) 04 3/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сооружений и может использоваться для перекрытия оконных и дверных промов. Задачей изобретения является снижение трудозатрат на изготовление перемычки при сохранении индивидуальной выразительности. Поставленная задача решается так, что в предлагаемой перемычке через отверстия в кирпичах пропущены стальные арматурные стержни, а в вертикальных растворных швах уложены проволочные хомуты. Технический результат заявляемого изобретения заключается в получении низкой стоимости сборной армокирпичной перемычки, сокращении времени установки при сохранении индивидуальной выразительности(72) Байджанов Джумагельды Омарович Иманов Марат Омирбекович Нэмен Владимир Николаевич(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(56) Бедов А.И., Габитов А.И. Проектирование,восстановление и усиление каменных и армокаменных конструкций Учебное пособие.-М. Издательство АСВ, 2006(57) Изобретение относится к строительству, а именно к каменным конструкциям зданий и 22802 Изобретение относится к строительству, а именно к каменным конструкциям зданий и сооружений и может использоваться для перекрытия оконных и дверных промов. Известны перемычки, включающие несущий монолитный бетонный слой,армированный арматурным каркасом, и облицовочный слой из штучного щелевого кирпича, подвешенный на несущем слое посредством арматурных стержней(А.с. СССР 1071722. А, кл. Е 04 С 3/02,1984). Недостатком данной перемычки является то, что кирпичи выполняют лишь декоративную роль. Наиболее близкой по техническому решению является конструкция армокирпичной перемычки,изготовляемой с помощью опалубки на месте промов возводимой стены. Кирпичи в такой перемычке расположены горизонтально,а арматурные стержни, втоплены в слой раствора под нижним рядом кирпичей перемычки (Бедов А.И.,Габитов А.И. Проектирование, восстановление и усиление каменных и армокаменных конструкций Учебное пособие. - М. Издательство АСВ, 2006). Недостатком такой перемычки является значительная трудоемкость изготовления. Задачей изобретения является снижение трудозатрат на изготовление перемычки при сохранении индивидуальной выразительности. Поставленная задача решается так, что в предлагаемой перемычке через отверстия в кирпичах пропущены стальные арматурные стержни, а в вертикальных растворных швах уложены проволочные хомуты. На фиг. 1 - общий вид сборной армокирпичной перемычки. На фиг. 2 - разрез 1 -1. На фиг. 3 - разрез 2-2. Сборная армокирпичная перемычка состоит из вертикально расположенных кирпичей 1,соединенных между собой растворными швами 2, в которых расположены хомуты 3. Кроме того,кирпичи соединены между собой арматурными стержнями 4, пропущенными через отверстия в кирпичах 5. Сборная армокирпичная перемычка не требует применения опалубки при ее установки в проем. Технический результат заявляемого изобретения заключается в получении низкой стоимости сборной армокирпичной перемычки, сокращении времени установки при сохранении индивидуальной выразительности. ФОРМУЛА ИЗОБРЕТЕНИЯ Сборная армокирпичная перемычка отличающаяся тем, что через отверстия в кирпичах пропущены стальные арматурные стержни, а в вертикальных растворных швах уложены проволочные хомуты.
