Способ производства многослойных панелей

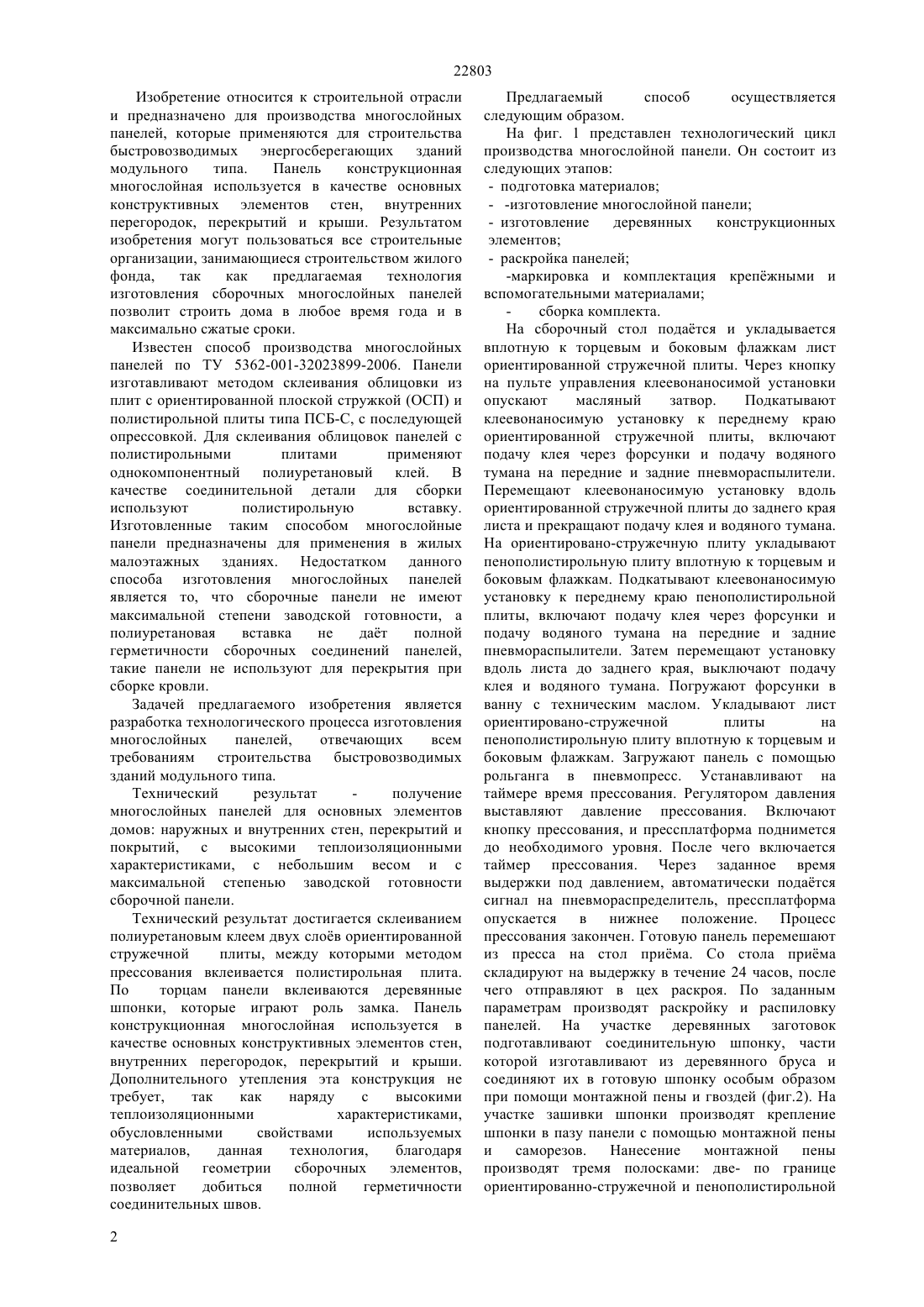

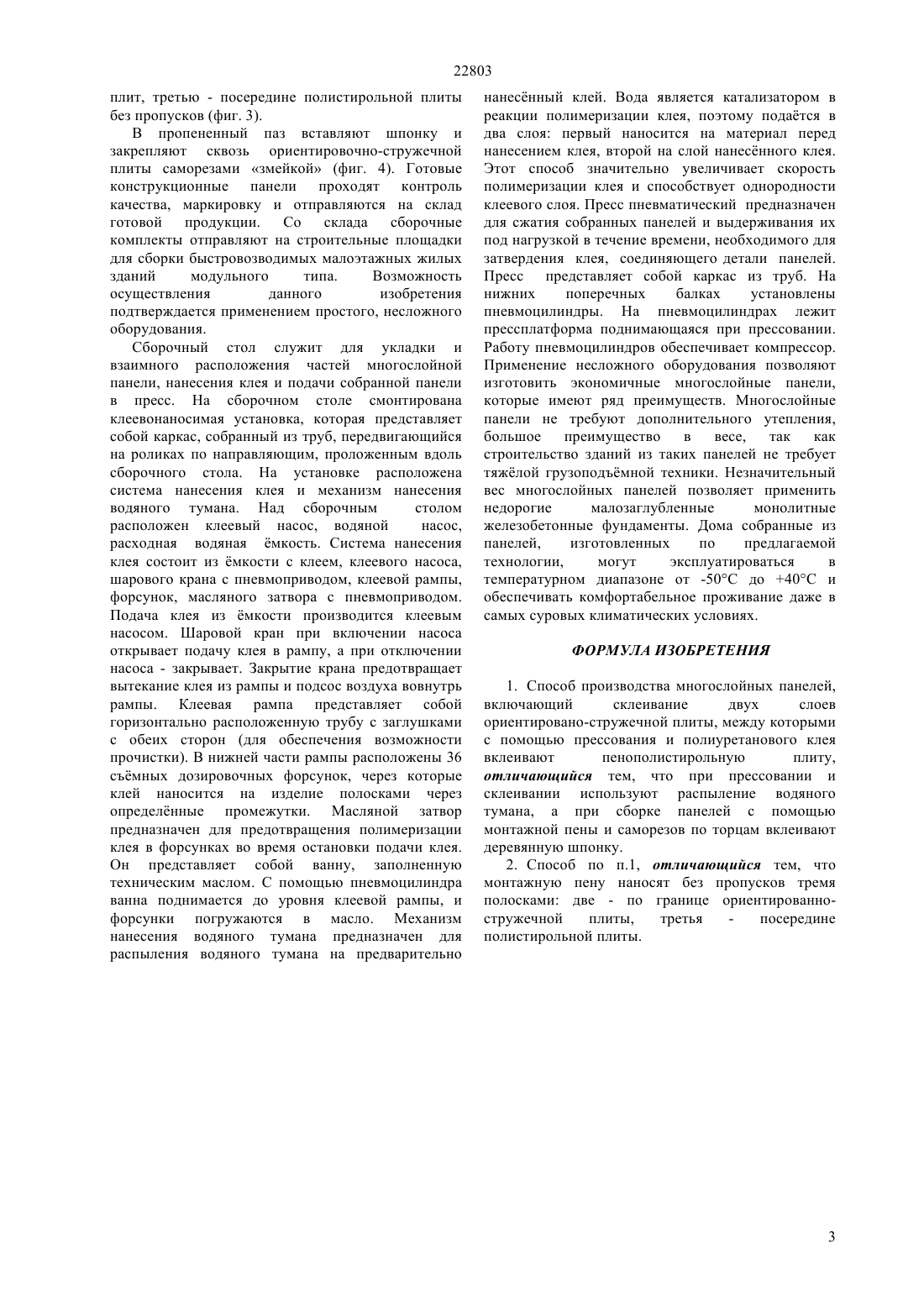

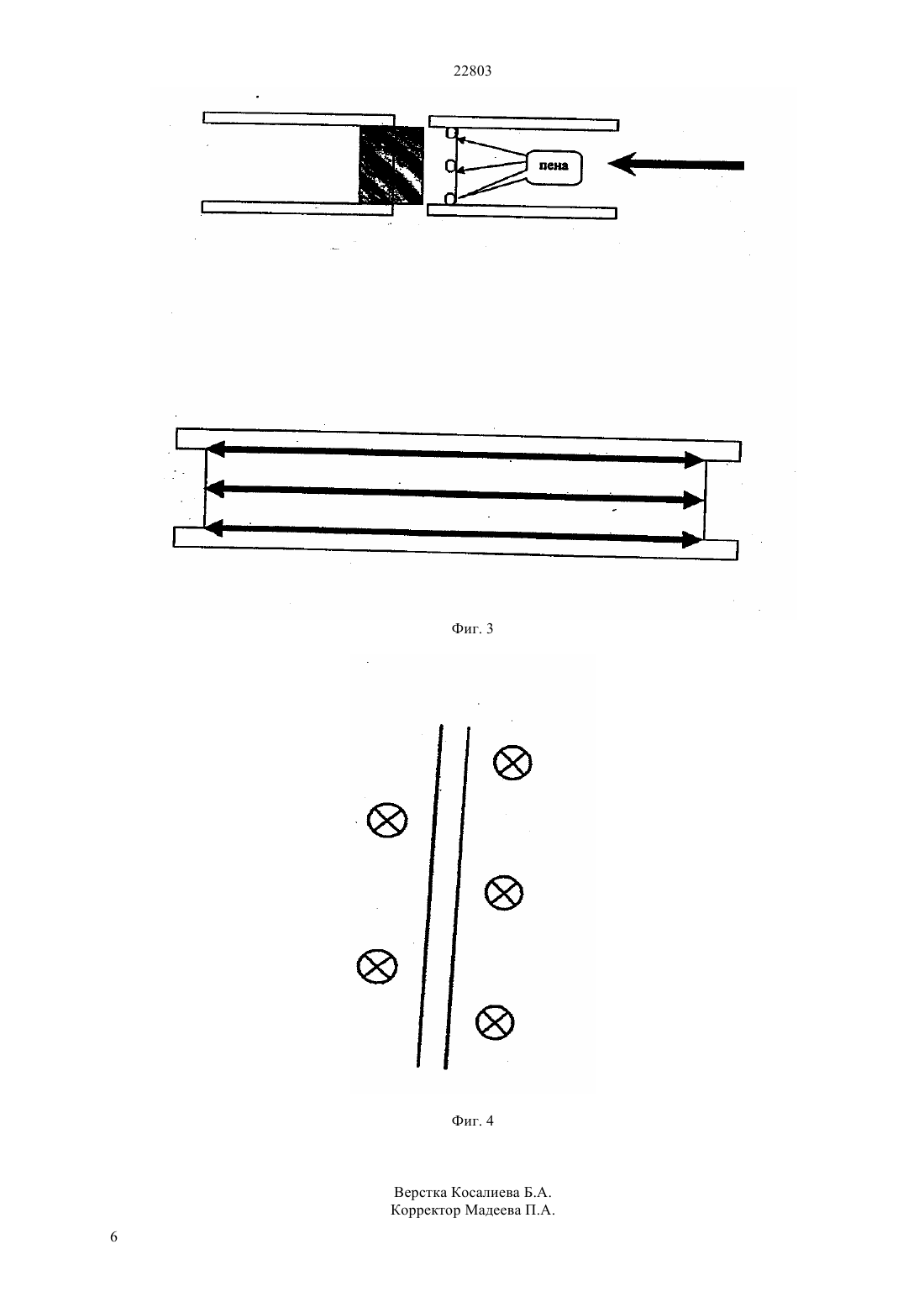

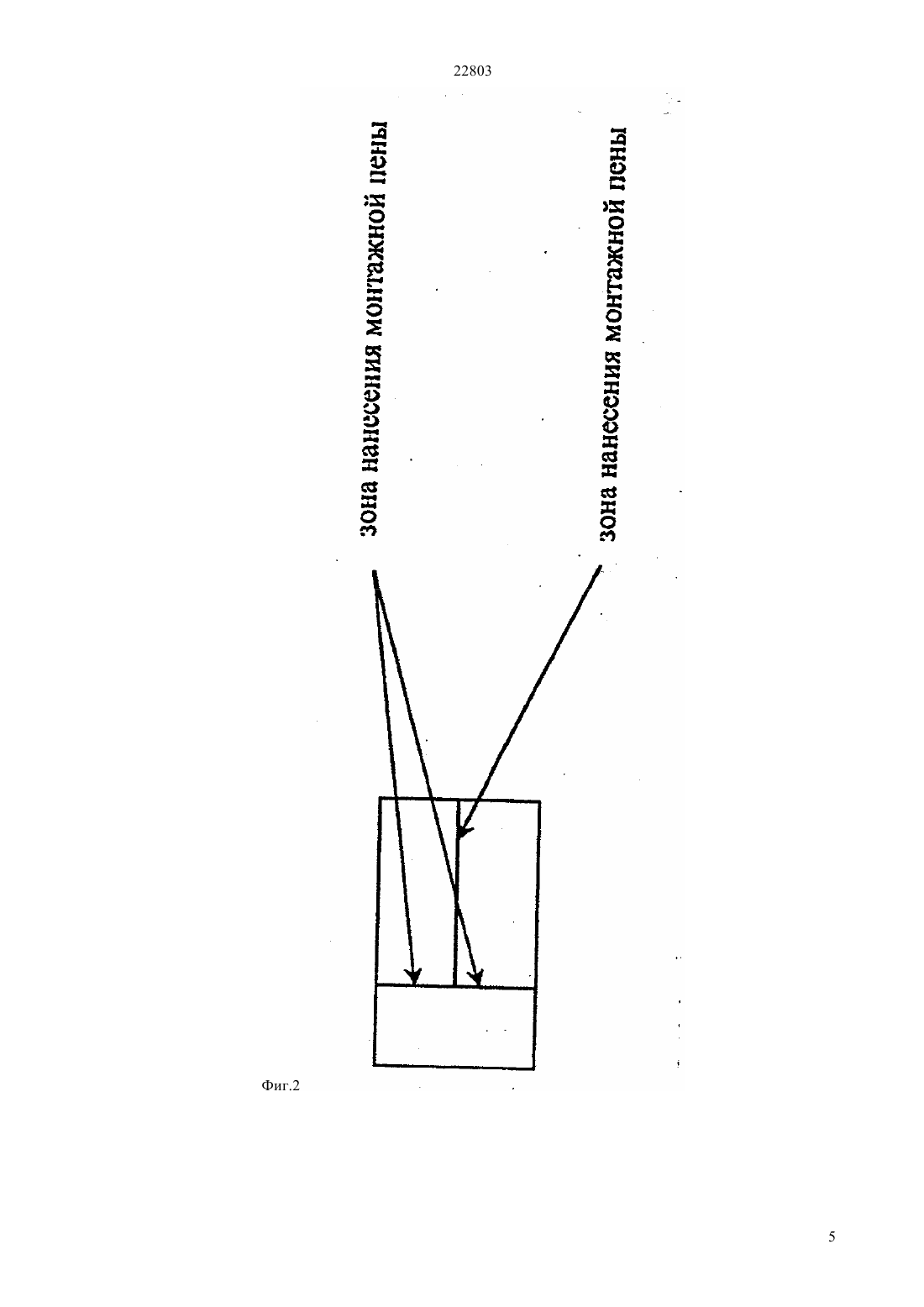

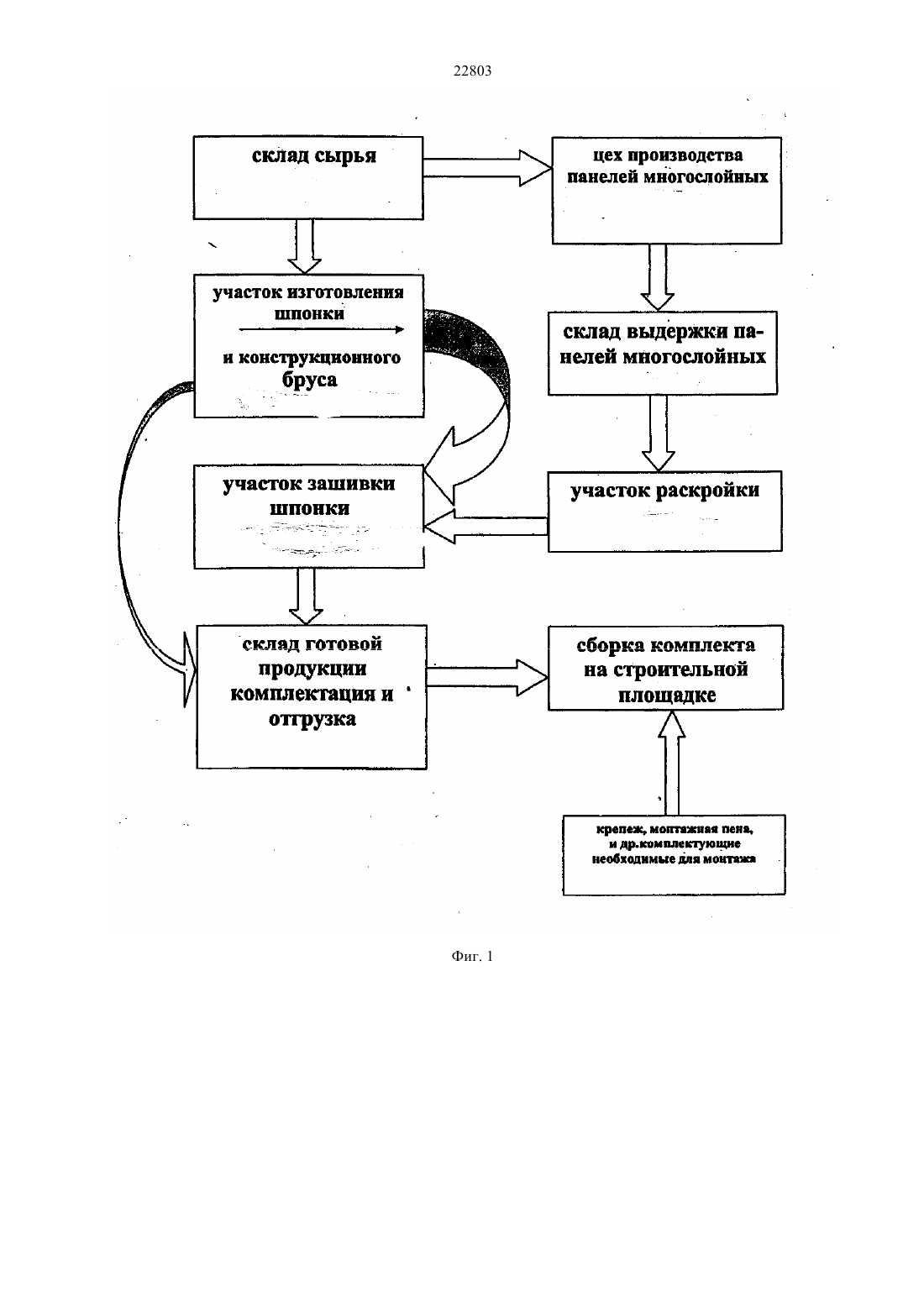

(51) 04 13/077 (2009.01) 04 13/10 (2009.01) 09 175/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ элементов домов наружных и внутренних стен,перекрытий и покрытий,с высокими теплоизоляционными характеристиками,с небольшим весом и с максимальной степенью заводской готовности сборочной панели. Технический результат достигается склеиванием полиуретановым клеем двух слов ориентированной стружечной плиты, между которыми методом прессования вклеивается полистирольная плита. По торцам панели вклеиваются деревянные шпонки,которые играют роль замка. Применение несложного оборудования позволяют изготовить экономичные многослойные панели,которые имеют ряд преимуществ. Многослойные панели не требуют дополнительного утепления,большое преимущество в весе, так как строительство зданий из таких панелей не требует тяжлой грузоподъмной техники. Незначительный вес многослойных панелей позволяет применить недорогие малозаглубленные монолитные железобетонные фундаменты. Дома собранные из панелей,изготовленных по предлагаемой технологии,обеспечивают комфортабельное проживание в различных климатических условиях.(73) Товарищество с ограниченной ответственностью Петропавловский завод строительных материалов(54) СПОСОБ ПРОИЗВОДСТВА МНОГОСЛОЙНЫХ ПАНЕЛЕЙ(57) Изобретение относится к строительной отрасли и предназначено для производства многослойных панелей, которые применяются для строительства быстровозводимых энергосберегающих зданий модульного типа. Панель конструкционная многослойная используется в качестве основных конструктивных элементов стен, внутренних перегородок, перекрытий и крыши. Задачей предлагаемого изобретения является разработка технологического процесса изготовления многослойных панелей,отвечающих всем требованиям строительства быстровозводимых зданий модульного типа. Технический результат получение многослойных панелей для основных 22803 Изобретение относится к строительной отрасли и предназначено для производства многослойных панелей, которые применяются для строительства быстровозводимых энергосберегающих зданий модульного типа. Панель конструкционная многослойная используется в качестве основных конструктивных элементов стен, внутренних перегородок, перекрытий и крыши. Результатом изобретения могут пользоваться все строительные организации, занимающиеся строительством жилого фонда,так как предлагаемая технология изготовления сборочных многослойных панелей позволит строить дома в любое время года и в максимально сжатые сроки. Известен способ производства многослойных панелей по ТУ 5362-001-32023899-2006. Панели изготавливают методом склеивания облицовки из плит с ориентированной плоской стружкой (ОСП) и полистирольной плиты типа ПСБ-С, с последующей опрессовкой. Для склеивания облицовок панелей с полистирольными плитами применяют однокомпонентный полиуретановый клей. В качестве соединительной детали для сборки используют полистирольную вставку. Изготовленные таким способом многослойные панели предназначены для применения в жилых малоэтажных зданиях. Недостатком данного способа изготовления многослойных панелей является то, что сборочные панели не имеют максимальной степени заводской готовности, а полиуретановая вставка не дат полной герметичности сборочных соединений панелей,такие панели не используют для перекрытия при сборке кровли. Задачей предлагаемого изобретения является разработка технологического процесса изготовления многослойных панелей,отвечающих всем требованиям строительства быстровозводимых зданий модульного типа. Технический результат получение многослойных панелей для основных элементов домов наружных и внутренних стен, перекрытий и покрытий, с высокими теплоизоляционными характеристиками, с небольшим весом и с максимальной степенью заводской готовности сборочной панели. Технический результат достигается склеиванием полиуретановым клеем двух слов ориентированной стружечной плиты, между которыми методом прессования вклеивается полистирольная плита. По торцам панели вклеиваются деревянные шпонки, которые играют роль замка. Панель конструкционная многослойная используется в качестве основных конструктивных элементов стен,внутренних перегородок, перекрытий и крыши. Дополнительного утепления эта конструкция не требует,так как наряду с высокими теплоизоляционными характеристиками,обусловленными свойствами используемых материалов,данная технология,благодаря идеальной геометрии сборочных элементов,позволяет добиться полной герметичности соединительных швов. 2 Предлагаемый способ осуществляется следующим образом. На фиг. 1 представлен технологический цикл производства многослойной панели. Он состоит из следующих этапов- изготовление деревянных конструкционных элементов-маркировка и комплектация крепжными и вспомогательными материалами сборка комплекта. На сборочный стол податся и укладывается вплотную к торцевым и боковым флажкам лист ориентированной стружечной плиты. Через кнопку на пульте управления клеевонаносимой установки опускают масляный затвор. Подкатывают клеевонаносимую установку к переднему краю ориентированной стружечной плиты, включают подачу клея через форсунки и подачу водяного тумана на передние и задние пневмораспылители. Перемещают клеевонаносимую установку вдоль ориентированной стружечной плиты до заднего края листа и прекращают подачу клея и водяного тумана. На ориентировано-стружечную плиту укладывают пенополистирольную плиту вплотную к торцевым и боковым флажкам. Подкатывают клеевонаносимую установку к переднему краю пенополистирольной плиты, включают подачу клея через форсунки и подачу водяного тумана на передние и задние пневмораспылители. Затем перемещают установку вдоль листа до заднего края, выключают подачу клея и водяного тумана. Погружают форсунки в ванну с техническим маслом. Укладывают лист ориентировано-стружечной плиты на пенополистирольную плиту вплотную к торцевым и боковым флажкам. Загружают панель с помощью рольганга в пневмопресс. Устанавливают на таймере время прессования. Регулятором давления выставляют давление прессования. Включают кнопку прессования, и прессплатформа поднимется до необходимого уровня. После чего включается таймер прессования. Через заданное время выдержки под давлением, автоматически податся сигнал на пневмораспределитель, прессплатформа опускается в нижнее положение. Процесс прессования закончен. Готовую панель перемешают из пресса на стол прима. Со стола прима складируют на выдержку в течение 24 часов, после чего отправляют в цех раскроя. По заданным параметрам производят раскройку и распиловку панелей. На участке деревянных заготовок подготавливают соединительную шпонку, части которой изготавливают из деревянного бруса и соединяют их в готовую шпонку особым образом при помощи монтажной пены и гвоздей (фиг.2). На участке зашивки шпонки производят крепление шпонки в пазу панели с помощью монтажной пены и саморезов. Нанесение монтажной пены производят тремя полосками две- по границе ориентированно-стружечной и пенополистирольной 22803 плит, третью - посередине полистирольной плиты без пропусков (фиг. 3). В пропененный паз вставляют шпонку и закрепляют сквозь ориентировочно-стружечной плиты саморезами змейкой (фиг. 4). Готовые конструкционные панели проходят контроль качества, маркировку и отправляются на склад готовой продукции. Со склада сборочные комплекты отправляют на строительные площадки для сборки быстровозводимых малоэтажных жилых зданий модульного типа. Возможность осуществления данного изобретения подтверждается применением простого, несложного оборудования. Сборочный стол служит для укладки и взаимного расположения частей многослойной панели, нанесения клея и подачи собранной панели в пресс. На сборочном столе смонтирована клеевонаносимая установка, которая представляет бой каркас, собранный из труб, передвигающийся на роликах по направляющим, проложенным вдоль сборочного стола. На установке расположена система нанесения клея и механизм нанесения водяного тумана. Над сборочным столом расположен клеевый насос, водяной насос,расходная водяная мкость. Система нанесения клея состоит из мкости с клеем, клеевого насоса,шарового крана с пневмоприводом, клеевой рампы,форсунок, масляного затвора с пневмоприводом. Подача клея из мкости производится клеевым насосом. Шаровой кран при включении насоса открывает подачу клея в рампу, а при отключении насоса - закрывает. Закрытие крана предотвращает вытекание клея из рампы и подсос воздуха вовнутрь рампы. Клеевая рампа представляет собой горизонтально расположенную трубу с заглушками с обеих сторон (для обеспечения возможности прочистки). В нижней части рампы расположены 36 съмных дозировочных форсунок, через которые клей наносится на изделие полосками через определнные промежутки. Масляной затвор предназначен для предотвращения полимеризации клея в форсунках во время остановки подачи клея. Он представляет собой ванну, заполненную техническим маслом. С помощью пневмоцилиндра ванна поднимается до уровня клеевой рампы, и форсунки погружаются в масло. Механизм нанесения водяного тумана предназначен для распыления водяного тумана на предварительно нанеснный клей. Вода является катализатором в реакции полимеризации клея, поэтому податся в два слоя первый наносится на материал перед нанесением клея, второй на слой нанеснного клея. Этот способ значительно увеличивает скорость полимеризации клея и способствует однородности клеевого слоя. Пресс пневматический предназначен для сжатия собранных панелей и выдерживания их под нагрузкой в течение времени, необходимого для затвердения клея, соединяющего детали панелей. Пресс представляет собой каркас из труб. На нижних поперечных балках установлены пневмоцилиндры. На пневмоцилиндрах лежит прессплатформа поднимающаяся при прессовании. Работу пневмоцилиндров обеспечивает компрессор. Применение несложного оборудования позволяют изготовить экономичные многослойные панели,которые имеют ряд преимуществ. Многослойные панели не требуют дополнительного утепления,большое преимущество в весе, так как строительство зданий из таких панелей не требует тяжлой грузоподъмной техники. Незначительный вес многослойных панелей позволяет применить недорогие малозаглубленные монолитные железобетонные фундаменты. Дома собранные из панелей,изготовленных по предлагаемой технологии,могут эксплуатироваться в температурном диапазоне от -50 С до 40 С и обеспечивать комфортабельное проживание даже в самых суровых климатических условиях. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ производства многослойных панелей,включающий склеивание двух слоев ориентировано-стружечной плиты, между которыми с помощью прессования и полиуретанового клея вклеивают пенополистирольную плиту,отличающийся тем, что при прессовании и склеивании используют распыление водяного тумана, а при сборке панелей с помощью монтажной пены и саморезов по торцам вклеивают деревянную шпонку. 2. Способ по п.1, отличающийся тем, что монтажную пену наносят без пропусков тремя полосками две - по границе ориентированностружечной плиты,третья посередине полистирольной плиты.
