Способ соединения объемных блоков, стеновых панелей и описываемого каркаса здания из несущих толстостенных труб с помощью Н – образных соединительных элементов и вариант соединительного узла

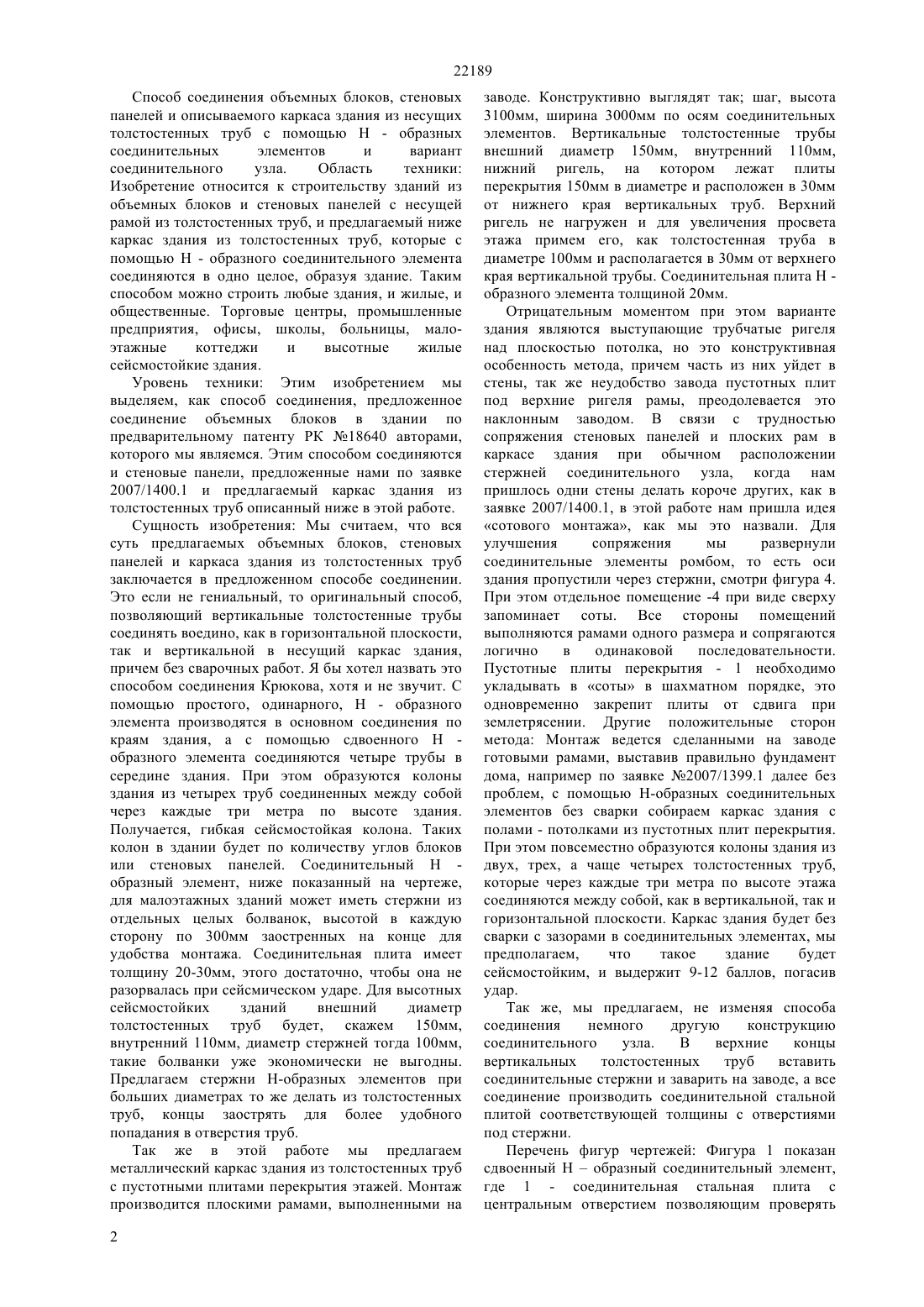

(51) Е 04 В 2/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ НЫХ ЭЛЕМЕНТОВ И ВАРИАНТ СОЕДИНИТЕЛЬНОГО УЗЛА(57) Изобретение относится к строительству зданий из объемных блоков и стеновых панелей с несущей рамой из толстостенных труб, и предлагаемый ниже каркас здания из толстостенных труб,которые с помощью Н-образного соединительного элемента соединяются в одно целое, образуя здание. Таким способом можно строить любые здания, и жилые, и общественные. Торговые центры, промышленные предприятия,офисы, школы, больницы, малоэтажные коттеджи и высотные жилые сейсмостойкие здания.(76) Крюков Виктор Михайлович , Крюков Евгений Викторович(56) Предварительный патент РК 18640, кл. Е 04 С 1/00, 2007(54) СПОСОБ СОЕДИНЕНИЯ ОБЪЕМНЫХ БЛОКОВ,СТЕНОВЫХ ПАНЕЛЕЙ И ОПИСЫВАЕМОГО КАРКАСА ЗДАНИЯ ИЗ НЕСУЩИХ ТОЛСТОСТЕННЫХ ТРУБ С ПОМОЩЬЮ Н-ОБРАЗНЫХ СОЕДИНИТЕЛЬ 22189 Способ соединения объемных блоков, стеновых панелей и описываемого каркаса здания из несущих толстостенных труб с помощью Н - образных соединительных элементов и вариант соединительного узла. Область техники Изобретение относится к строительству зданий из объемных блоков и стеновых панелей с несущей рамой из толстостенных труб, и предлагаемый ниже каркас здания из толстостенных труб, которые с помощью Н - образного соединительного элемента соединяются в одно целое, образуя здание. Таким способом можно строить любые здания, и жилые, и общественные. Торговые центры, промышленные предприятия, офисы, школы, больницы, малоэтажные коттеджи и высотные жилые сейсмостойкие здания. Уровень техники Этим изобретением мы выделяем, как способ соединения, предложенное соединение объемных блоков в здании по предварительному патенту РК 18640 авторами,которого мы являемся. Этим способом соединяются и стеновые панели, предложенные нами по заявке 2007/1400.1 и предлагаемый каркас здания из толстостенных труб описанный ниже в этой работе. Сущность изобретения Мы считаем, что вся суть предлагаемых объемных блоков, стеновых панелей и каркаса здания из толстостенных труб заключается в предложенном способе соединении. Это если не гениальный, то оригинальный способ,позволяющий вертикальные толстостенные трубы соединять воедино, как в горизонтальной плоскости,так и вертикальной в несущий каркас здания,причем без сварочных работ. Я бы хотел назвать это способом соединения Крюкова, хотя и не звучит. С помощью простого, одинарного, Н - образного элемента производятся в основном соединения по краям здания, а с помощью сдвоенного Н образного элемента соединяются четыре трубы в середине здания. При этом образуются колоны здания из четырех труб соединенных между собой через каждые три метра по высоте здания. Получается, гибкая сейсмостойкая колона. Таких колон в здании будет по количеству углов блоков или стеновых панелей. Соединительный Н образный элемент, ниже показанный на чертеже,для малоэтажных зданий может иметь стержни из отдельных целых болванок, высотой в каждую сторону по 300 мм заостренных на конце для удобства монтажа. Соединительная плита имеет толщину 20-30 мм, этого достаточно, чтобы она не разорвалась при сейсмическом ударе. Для высотных сейсмостойких зданий внешний диаметр толстостенных труб будет, скажем 150 мм,внутренний 110 мм, диаметр стержней тогда 100 мм,такие болванки уже экономически не выгодны. Предлагаем стержни Н-образных элементов при больших диаметрах то же делать из толстостенных труб, концы заострять для более удобного попадания в отверстия труб. Так же в этой работе мы предлагаем металлический каркас здания из толстостенных труб с пустотными плитами перекрытия этажей. Монтаж производится плоскими рамами, выполненными на 2 заводе. Конструктивно выглядят так шаг, высота 3100 мм, ширина 3000 мм по осям соединительных элементов. Вертикальные толстостенные трубы внешний диаметр 150 мм, внутренний 110 мм,нижний ригель, на котором лежат плиты перекрытия 150 мм в диаметре и расположен в 30 мм от нижнего края вертикальных труб. Верхний ригель не нагружен и для увеличения просвета этажа примем его, как толстостенная труба в диаметре 100 мм и располагается в 30 мм от верхнего края вертикальной трубы. Соединительная плита Н образного элемента толщиной 20 мм. Отрицательным моментом при этом варианте здания являются выступающие трубчатые ригеля над плоскостью потолка, но это конструктивная особенность метода, причем часть из них уйдет в стены, так же неудобство завода пустотных плит под верхние ригеля рамы, преодолевается это наклонным заводом. В связи с трудностью сопряжения стеновых панелей и плоских рам в каркасе здания при обычном расположении стержней соединительного узла, когда нам пришлось одни стены делать короче других, как в заявке 2007/1400.1, в этой работе нам пришла идея сотового монтажа, как мы это назвали. Для улучшения сопряжения мы развернули соединительные элементы ромбом, то есть оси здания пропустили через стержни, смотри фигура 4. При этом отдельное помещение -4 при виде сверху запоминает соты. Все стороны помещений выполняются рамами одного размера и сопрягаются логично в одинаковой последовательности. Пустотные плиты перекрытия - 1 необходимо укладывать в соты в шахматном порядке, это одновременно закрепит плиты от сдвига при землетрясении. Другие положительные сторон метода Монтаж ведется сделанными на заводе готовыми рамами, выставив правильно фундамент дома, например по заявке 2007/1399.1 далее без проблем, с помощью Н-образных соединительных элементов без сварки собираем каркас здания с полами - потолками из пустотных плит перекрытия. При этом повсеместно образуются колоны здания из двух, трех, а чаще четырех толстостенных труб,которые через каждые три метра по высоте этажа соединяются между собой, как в вертикальной, так и горизонтальной плоскости. Каркас здания будет без сварки с зазорами в соединительных элементах, мы предполагаем,что такое здание будет сейсмостойким, и выдержит 9-12 баллов, погасив удар. Так же, мы предлагаем, не изменяя способа соединения немного другую конструкцию соединительного узла. В верхние концы вертикальных толстостенных труб вставить соединительные стержни и заварить на заводе, а все соединение производить соединительной стальной плитой соответствующей толщины с отверстиями под стержни. Перечень фигур чертежей Фигура 1 показан сдвоенный Нобразный соединительный элемент,где 1 - соединительная стальная плита с центральным отверстием позволяющим проверять 22189 вертикальность здания, толщиной 20 - 30 мм, в которую с помощью сварочных швов - 2, приварены полые соединительные стержни из толстостенных труб - 3. Стержни имеют конусные концы,улучшающие возможности монтажа, длина от плоскости плиты - 300 мм, этим достигается надежная фиксация рам. Фиг.2 показан фрагмент каркаса здания, где 1 рама из толстостенных труб вертикальные диаметром 150 мм, нижний ригель, на котором лежат плиты перекрытия, так же имеет диаметр 150 мм,верхний ригель не нагружен, имеет диаметр 100 мм,2- сдвоенный Н - образный соединительный элемент, 3- пустотные плиты перекрытия, 4 одинарный Н - образный соединительный элемент. Фиг.3 показан вариант соединительного узла, где соединительные стержни выполнены как одно целое с верхними концами вертикальных толстостенных труб. Соединение осуществляется соединительной плитой -3, толщиной 20-30 мм с центральным отверстием позволяющим проверять вертикальность здания. Чертеж - А показана вертикальная труба,выполненная по технологии буровых труб. Чертеж Б, где стержень - 1 вставлен в трубу - 2 и заварен сварочным швом - 4. Фиг.4 показана схема плана этажа здания по сотовому методу, где 1 - расположение плит перекрытия, 2 - готовая рама из толстостенных труб,3 - соединительный элемент расположенный ромбом, 4 - сотовое помещение. Возможности изготовления Соединительные элементы и готовые рамы из толстостенных труб, можно изготавливать в механических цехах средней сложности. Прокат толстостенных труб повышенной прочности необходимо организовать. ФОРМУЛА ИЗОБРЕТЕНИЯ 1.Способ соединения объемных блоков,стеновых панелей и каркаса здания, имеющих металлические рамы из толстостенных труб,отличающийся тем, что через вертикальные трубы по углам и Н-образные соединители представляющие соединительную плиту со стержнями входящими в трубы, происходит соединение рядом стоящих объемных блоков, стеновых панелей или трубчатых рам каркаса в одно целое здание, при этом образуются колоны из двух, трех или четырех толстостенных труб соединенных в каждом этаже между собой, как в вертикальной, так и горизонтальной плоскостях на всю высоту здания,соединение не жесткое без сварки повышающее сейсмостойкость здания, количество колон в здании задается количеством углов объемных блоков,стеновых панелей и рам каркаса здания. 2.Металлический каркас здания, отличающийся тем, что собирается из готовых плоских рам из толстостенных труб, соединяются с помощью Н образных соединителей развернутых ромбом к плоскости здания, оси которого проходят через стержни соединительных элементов, при монтаже будут образовываться связанные между собой ячейки здания напоминающие соты так называемый сотовый монтаж, пустотные плиты перекрытия заводятся на нижние ригеля из толстостенных труб по отдельным помещениям сотам в шахматном порядке, при этом плиты закрепляются от сдвига. 3.Вариант соединительного узла,отличающийся тем, что соединительные стержни выполняются как одно целое с верхними концами вертикальных толстостенных труб, а соединение производится соединительной плитой с отверстиями по количеству соединяемых стержней и центральным отверстием, в центре осей здания,позволяющим проверять вертикальность монтажа.
