Стеновая теплоизоляционная панель

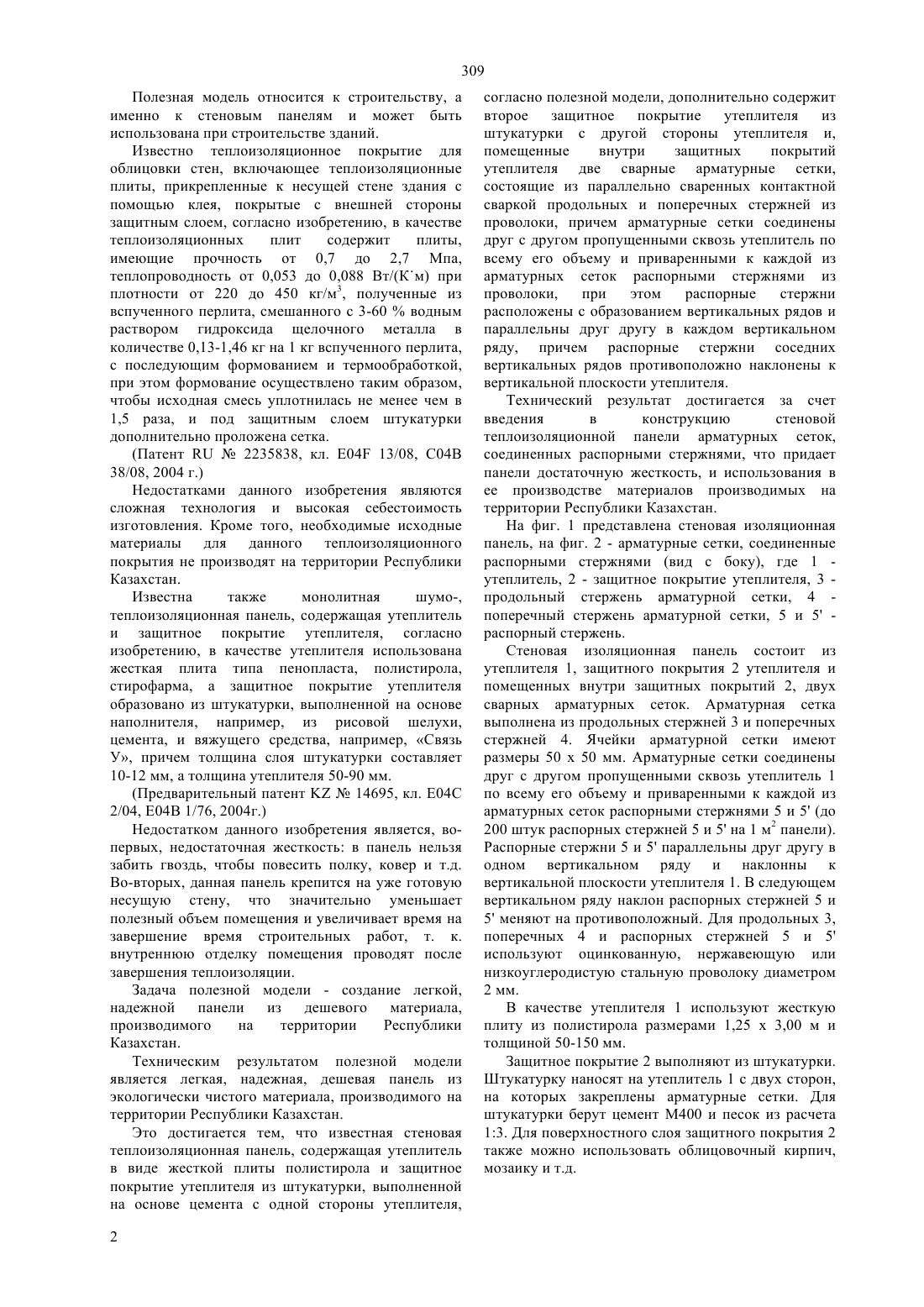

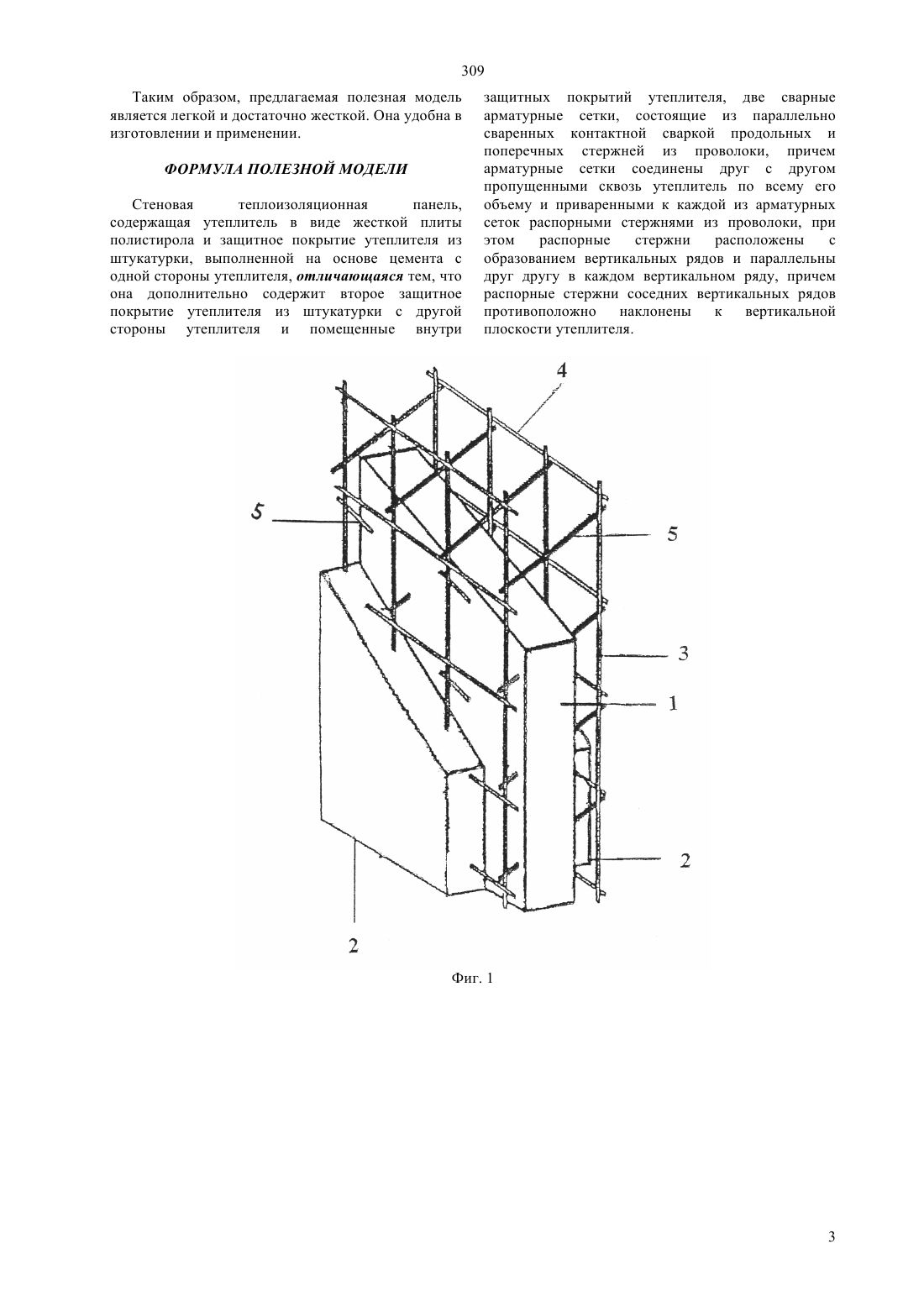

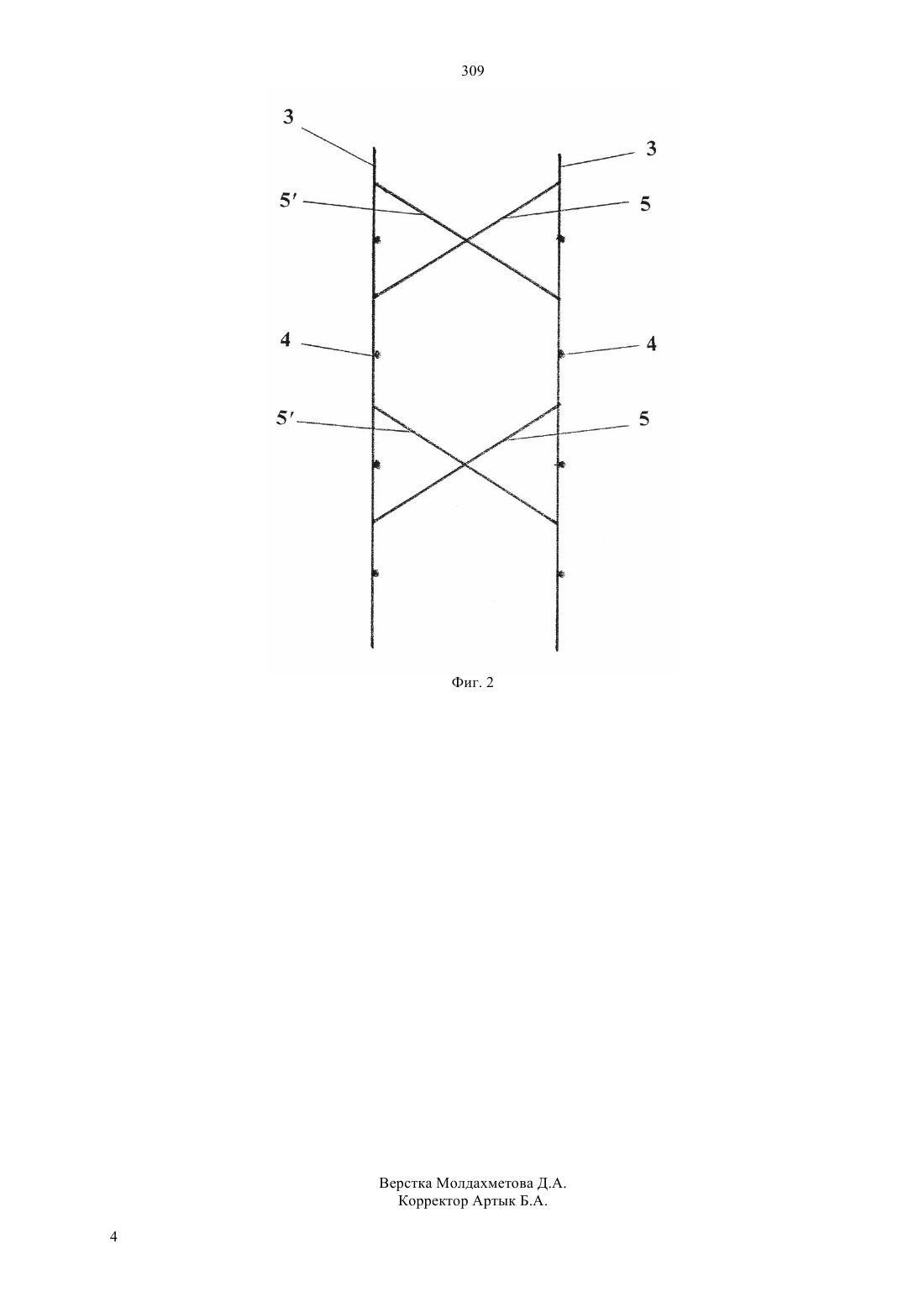

(51) 04 2/00 (2006.01) 04 1/76 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ на основе цемента с одной стороны утеплителя,согласно полезной модели дополнительно содержит второе защитное покрытие утеплителя из штукатурки с другой стороны утеплителя и,помещенные внутри защитных покрытий утеплителя, две сварные арматурные сетки,состоящие из параллельно сваренных контактной сваркой продольных и поперечных стержней из проволоки, причем арматурные сетки соединены друг с другом пропущенными сквозь утеплитель по всему его объему и приваренными к каждой из арматурных сеток распорными стержнями из проволоки,при этом распорные стержни расположены с образованием вертикальных рядов и параллельны друг другу в каждом вертикальном ряду, причем распорные стержни соседних вертикальных рядов противоположно наклонены к вертикальной плоскости утеплителя.(57) Полезная модель относится к строительству, а именно к стеновым панелям и может быть использована при строительстве зданий. Техническим результатом полезной модели является легкая, надежная, дешевая панель из экологически чистого материала, производимого на территории Республики Казахстан. Это достигается тем, что известная стеновая теплоизоляционная панель, содержащая утеплитель в виде жесткой плиты полистирола и защитное покрытие утеплителя из штукатурки, выполненной 309 Полезная модель относится к строительству, а именно к стеновым панелям и может быть использована при строительстве зданий. Известно теплоизоляционное покрытие для облицовки стен, включающее теплоизоляционные плиты, прикрепленные к несущей стене здания с помощью клея, покрытые с внешней стороны защитным слоем, согласно изобретению, в качестве теплоизоляционных плит содержит плиты,имеющие прочность от 0,7 до 2,7 Мпа,теплопроводность от 0,053 до 0,088 Вт/(Км) при плотности от 220 до 450 кг/м 3, полученные из вспученного перлита, смешанного с 3-60 водным раствором гидроксида щелочного металла в количестве 0,13-1,46 кг на 1 кг вспученного перлита,с последующим формованием и термообработкой,при этом формование осуществлено таким образом,чтобы исходная смесь уплотнилась не менее чем в 1,5 раза, и под защитным слоем штукатурки дополнительно проложена сетка.(Патент 2235838, кл. 04 13/08, С 04 В 38/08, 2004 г.) Недостатками данного изобретения являются сложная технология и высокая себестоимость изготовления. Кроме того, необходимые исходные материалы для данного теплоизоляционного покрытия не производят на территории Республики Казахстан. Известна также монолитная шумо-,теплоизоляционная панель, содержащая утеплитель и защитное покрытие утеплителя, согласно изобретению, в качестве утеплителя использована жесткая плита типа пенопласта, полистирола,стирофарма, а защитное покрытие утеплителя образовано из штукатурки, выполненной на основе наполнителя, например, из рисовой шелухи,цемента, и вяжущего средства, например, Связь У, причем толщина слоя штукатурки составляет 10-12 мм, а толщина утеплителя 50-90 мм.(Предварительный патент 14695, кл. Е 04 С 2/04, Е 04 В 1/76, 2004 г.) Недостатком данного изобретения является, вопервых, недостаточная жесткость в панель нельзя забить гвоздь, чтобы повесить полку, ковер и т.д. Во-вторых, данная панель крепится на уже готовую несущую стену, что значительно уменьшает полезный объем помещения и увеличивает время на завершение время строительных работ, т. к. внутреннюю отделку помещения проводят после завершения теплоизоляции. Задача полезной модели - создание легкой,надежной панели из дешевого материала,производимого на территории Республики Казахстан. Техническим результатом полезной модели является легкая, надежная, дешевая панель из экологически чистого материала, производимого на территории Республики Казахстан. Это достигается тем, что известная стеновая теплоизоляционная панель, содержащая утеплитель в виде жесткой плиты полистирола и защитное покрытие утеплителя из штукатурки, выполненной на основе цемента с одной стороны утеплителя,2 согласно полезной модели, дополнительно содержит второе защитное покрытие утеплителя из штукатурки с другой стороны утеплителя и,помещенные внутри защитных покрытий утеплителя две сварные арматурные сетки,состоящие из параллельно сваренных контактной сваркой продольных и поперечных стержней из проволоки, причем арматурные сетки соединены друг с другом пропущенными сквозь утеплитель по всему его объему и приваренными к каждой из арматурных сеток распорными стержнями из проволоки,при этом распорные стержни расположены с образованием вертикальных рядов и параллельны друг другу в каждом вертикальном ряду, причем распорные стержни соседних вертикальных рядов противоположно наклонены к вертикальной плоскости утеплителя. Технический результат достигается за счет введения в конструкцию стеновой теплоизоляционной панели арматурных сеток,соединенных распорными стержнями, что придает панели достаточную жесткость, и использования в ее производстве материалов производимых на территории Республики Казахстан. На фиг. 1 представлена стеновая изоляционная панель, на фиг. 2 - арматурные сетки, соединенные распорными стержнями (вид с боку), где 1 утеплитель, 2 - защитное покрытие утеплителя, 3 продольный стержень арматурной сетки, 4 поперечный стержень арматурной сетки, 5 и 5 распорный стержень. Стеновая изоляционная панель состоит из утеплителя 1, защитного покрытия 2 утеплителя и помещенных внутри защитных покрытий 2, двух сварных арматурных сеток. Арматурная сетка выполнена из продольных стержней 3 и поперечных стержней 4. Ячейки арматурной сетки имеют размеры 50 х 50 мм. Арматурные сетки соединены друг с другом пропущенными сквозь утеплитель 1 по всему его объему и приваренными к каждой из арматурных сеток распорными стержнями 5 и 5 (до 200 штук распорных стержней 5 и 5 на 1 м 2 панели). Распорные стержни 5 и 5 параллельны друг другу в одном вертикальном ряду и наклонны к вертикальной плоскости утеплителя 1. В следующем вертикальном ряду наклон распорных стержней 5 и 5 меняют на противоположный. Для продольных 3,поперечных 4 и распорных стержней 5 и 5 используют оцинкованную, нержавеющую или низкоуглеродистую стальную проволоку диаметром 2 мм. В качестве утеплителя 1 используют жесткую плиту из полистирола размерами 1,25 х 3,00 м и толщиной 50-150 мм. Защитное покрытие 2 выполняют из штукатурки. Штукатурку наносят на утеплитель 1 с двух сторон,на которых закреплены арматурные сетки. Для штукатурки берут цемент М 400 и песок из расчета 13. Для поверхностного слоя защитного покрытия 2 также можно использовать облицовочный кирпич,мозаику и т.д. 309 Таким образом, предлагаемая полезная модель является легкой и достаточно жесткой. Она удобна в изготовлении и применении. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Стеновая теплоизоляционная панель,содержащая утеплитель в виде жесткой плиты полистирола и защитное покрытие утеплителя из штукатурки, выполненной на основе цемента с одной стороны утеплителя, отличающаяся тем, что она дополнительно содержит второе защитное покрытие утеплителя из штукатурки с другой стороны утеплителя и помещенные внутри защитных покрытий утеплителя, две сварные арматурные сетки, состоящие из параллельно сваренных контактной сваркой продольных и поперечных стержней из проволоки, причем арматурные сетки соединены друг с другом пропущенными сквозь утеплитель по всему его объему и приваренными к каждой из арматурных сеток распорными стержнями из проволоки, при этом распорные стержни расположены с образованием вертикальных рядов и параллельны друг другу в каждом вертикальном ряду, причем распорные стержни соседних вертикальных рядов противоположно наклонены к вертикальной плоскости утеплителя.
