Комбайн для обработки маломощных пластов

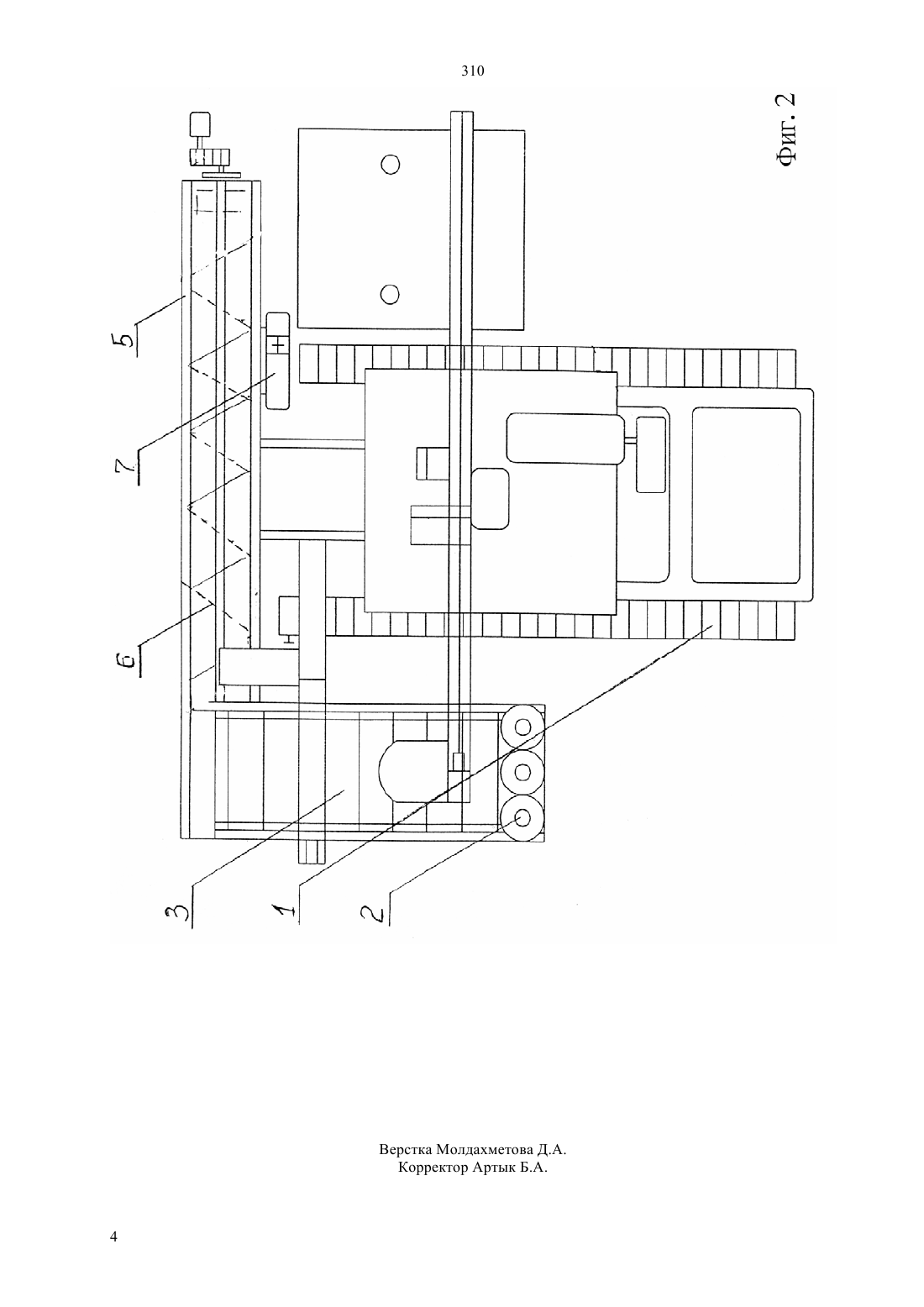

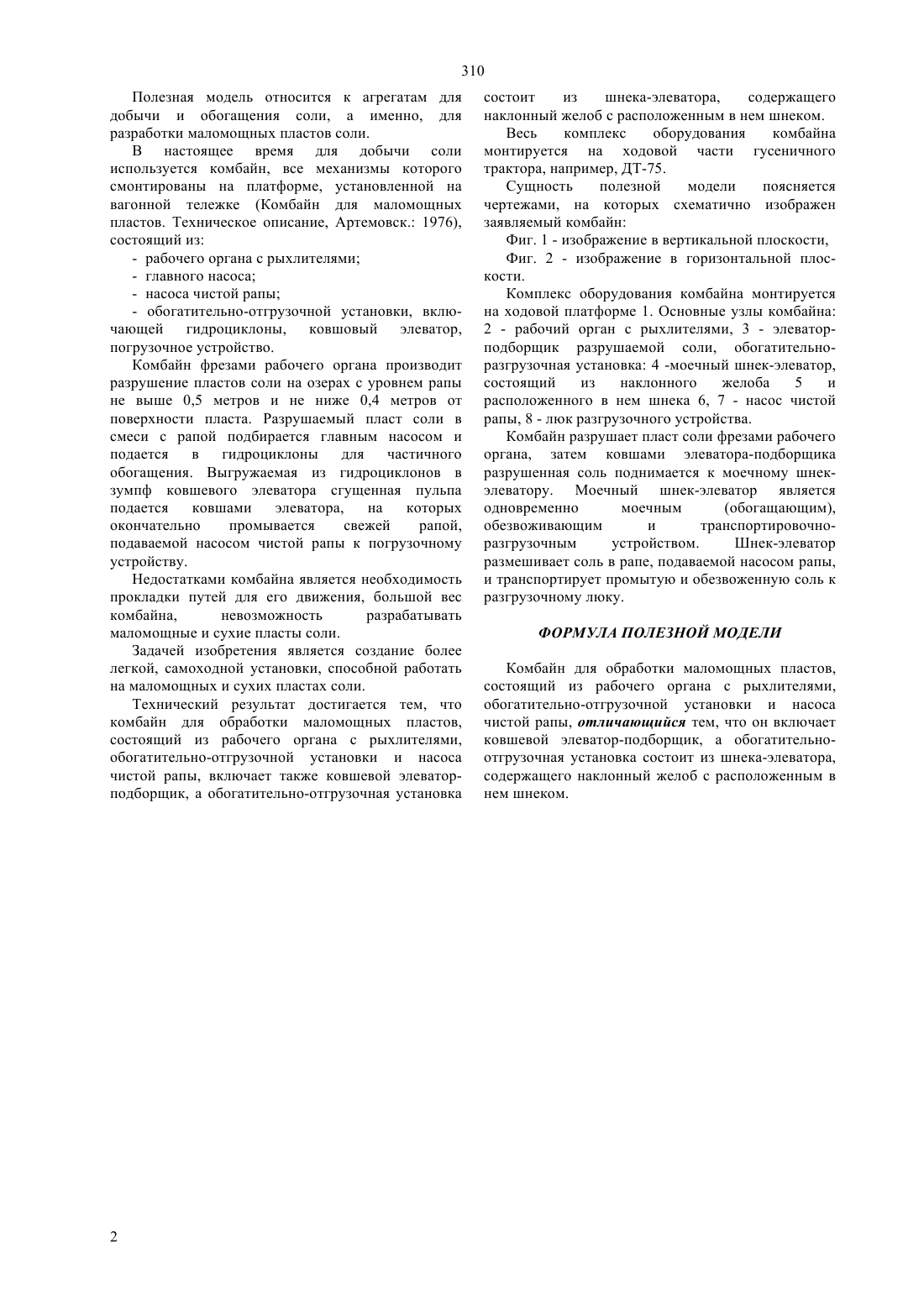

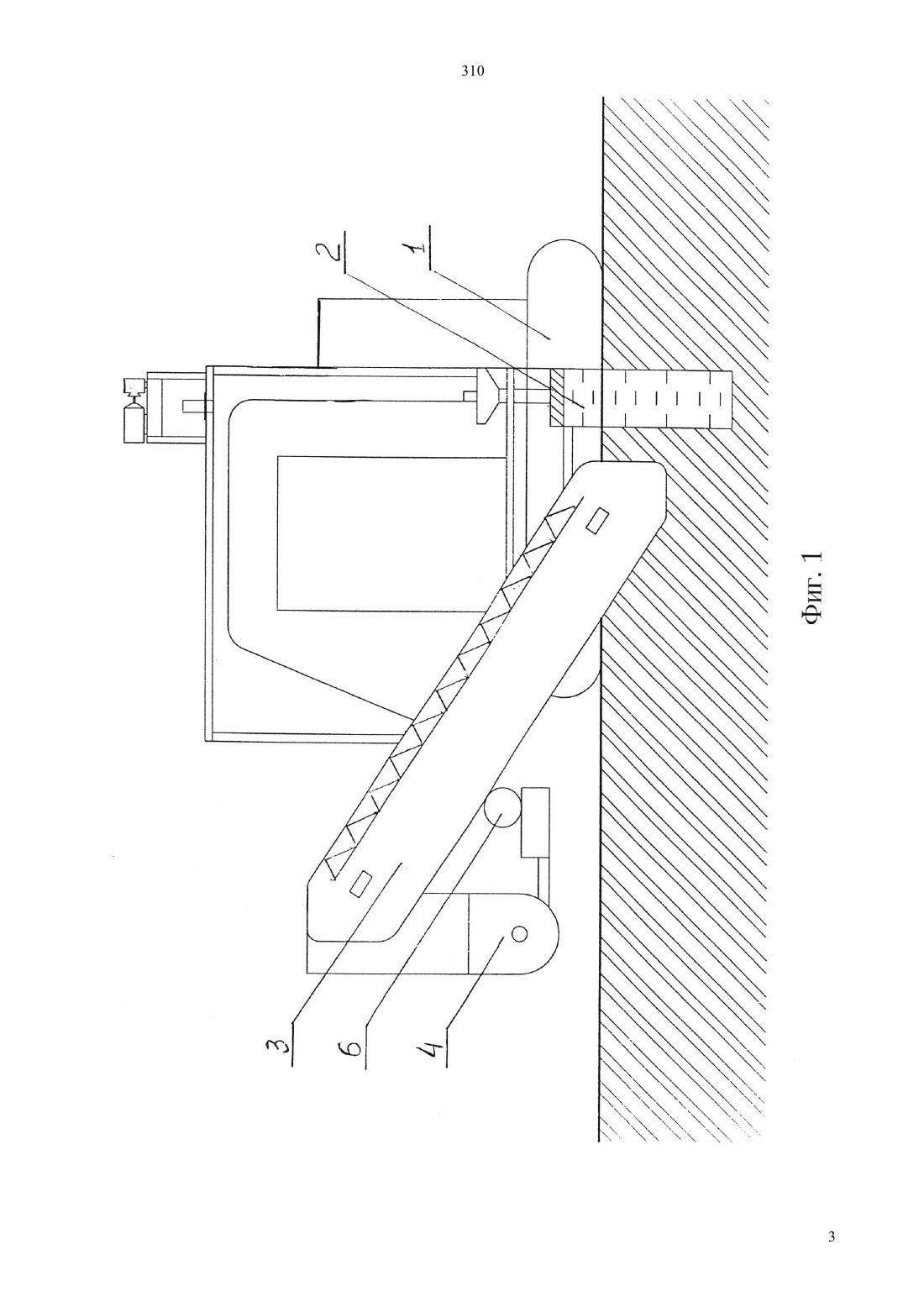

(51) 21 41/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ соли, конкретней - для разработки маломощных пластов соли. Техническим результатом изобретения является снижение веса самоходной установки, возможность работать на маломощных и сухих пластах соли. Это достигается тем, что комбайн для обработки маломощных пластов, состоящий из рабочего органа с рыхлителями, обогатительно-отгрузочной установки и насоса чистой рапы, включает также ковшевой элеватор-подборщик, а обогатительноотгрузочная установка состоит из шнека-элеватора,содержащего наклонный желоб с расположенным в нем шнеком.(73) Товарищество с ограниченной ответственностью Ас Туз-М(56) Комбайн для маломощных пластов. Техническое описание. Артемовск. 1976.(54) КОМБАЙН ДЛЯ ОБРАБОТКИ МАЛОМОЩНЫХ ПЛАСТОВ(57) Комбайн для обработки маломощных пластов относится к агрегатам для добычи и обогащения 310 Полезная модель относится к агрегатам для добычи и обогащения соли, а именно, для разработки маломощных пластов соли. В настоящее время для добычи соли используется комбайн, все механизмы которого смонтированы на платформе, установленной на вагонной тележке (Комбайн для маломощных пластов. Техническое описание, Артемовск. 1976),состоящий из- обогатительно-отгрузочной установки, включающей гидроциклоны, ковшовый элеватор,погрузочное устройство. Комбайн фрезами рабочего органа производит разрушение пластов соли на озерах с уровнем рапы не выше 0,5 метров и не ниже 0,4 метров от поверхности пласта. Разрушаемый пласт соли в смеси с рапой подбирается главным насосом и подается в гидроциклоны для частичного обогащения. Выгружаемая из гидроциклонов в зумпф ковшевого элеватора сгущенная пульпа подается ковшами элеватора,на которых окончательно промывается свежей рапой,подаваемой насосом чистой рапы к погрузочному устройству. Недостатками комбайна является необходимость прокладки путей для его движения, большой вес комбайна,невозможность разрабатывать маломощные и сухие пласты соли. Задачей изобретения является создание более легкой, самоходной установки, способной работать на маломощных и сухих пластах соли. Технический результат достигается тем, что комбайн для обработки маломощных пластов,состоящий из рабочего органа с рыхлителями,обогатительно-отгрузочной установки и насоса чистой рапы, включает также ковшевой элеваторподборщик, а обогатительно-отгрузочная установка состоит из шнека-элеватора,содержащего наклонный желоб с расположенным в нем шнеком. Весь комплекс оборудования комбайна монтируется на ходовой части гусеничного трактора, например, ДТ-75. Сущность полезной модели поясняется чертежами, на которых схематично изображен заявляемый комбайн Фиг. 1 - изображение в вертикальной плоскости,Фиг. 2 - изображение в горизонтальной плоскости. Комплекс оборудования комбайна монтируется на ходовой платформе 1. Основные узлы комбайна 2 - рабочий орган с рыхлителями, 3 - элеваторподборщик разрушаемой соли, обогатительноразгрузочная установка 4 -моечный шнек-элеватор,состоящий из наклонного желоба 5 и расположенного в нем шнека 6, 7 - насос чистой рапы, 8 - люк разгрузочного устройства. Комбайн разрушает пласт соли фрезами рабочего органа, затем ковшами элеватора-подборщика разрушенная соль поднимается к моечному шнекэлеватору. Моечный шнек-элеватор является одновременно моечным(обогащающим),обезвоживающим и транспортировочноразгрузочным устройством. Шнек-элеватор размешивает соль в рапе, подаваемой насосом рапы,и транспортирует промытую и обезвоженную соль к разгрузочному люку. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Комбайн для обработки маломощных пластов,состоящий из рабочего органа с рыхлителями,обогатительно-отгрузочной установки и насоса чистой рапы, отличающийся тем, что он включает ковшевой элеватор-подборщик, а обогатительноотгрузочная установка состоит из шнека-элеватора,содержащего наклонный желоб с расположенным в нем шнеком.
