Многослойная стеновая панель GRC

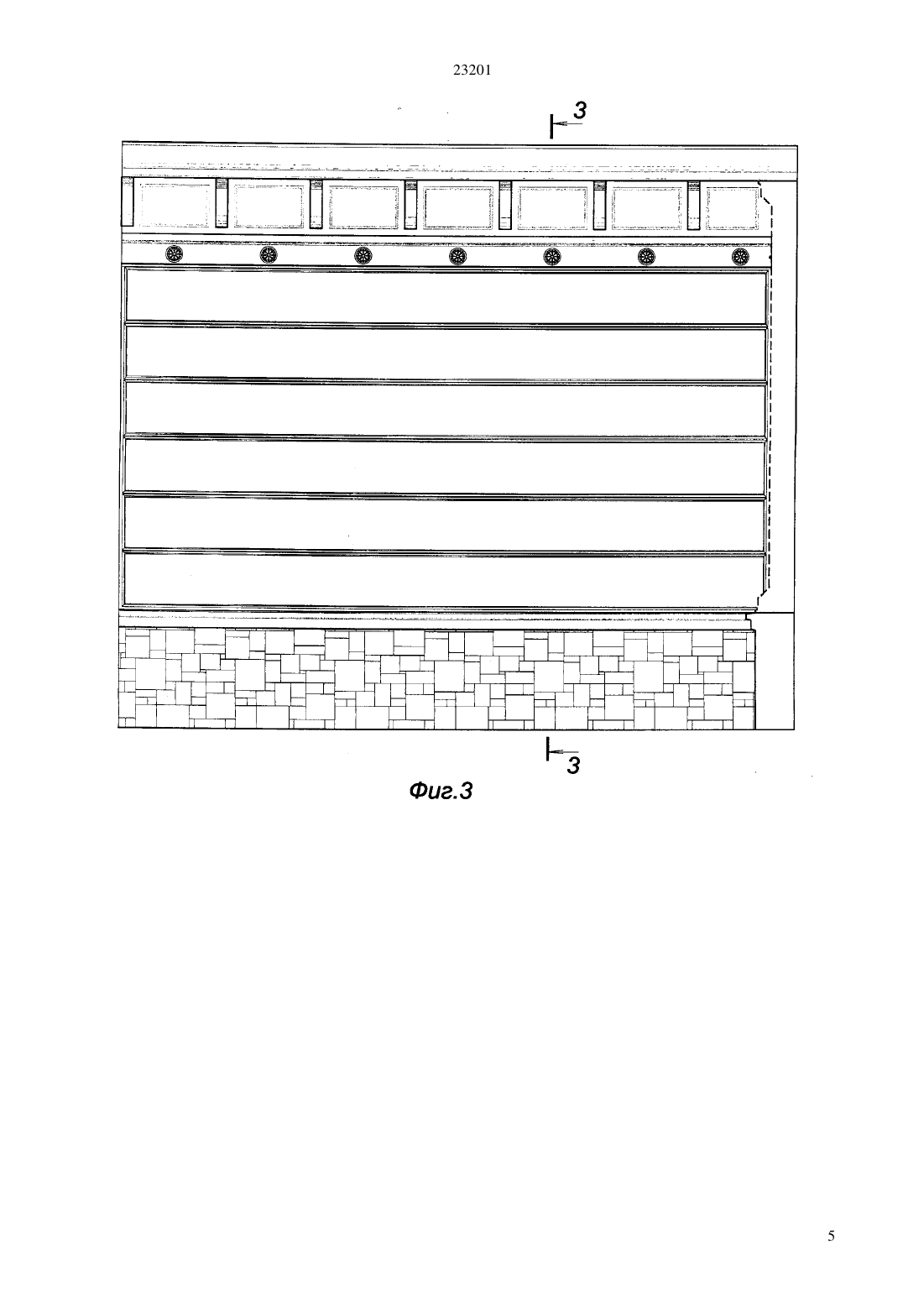

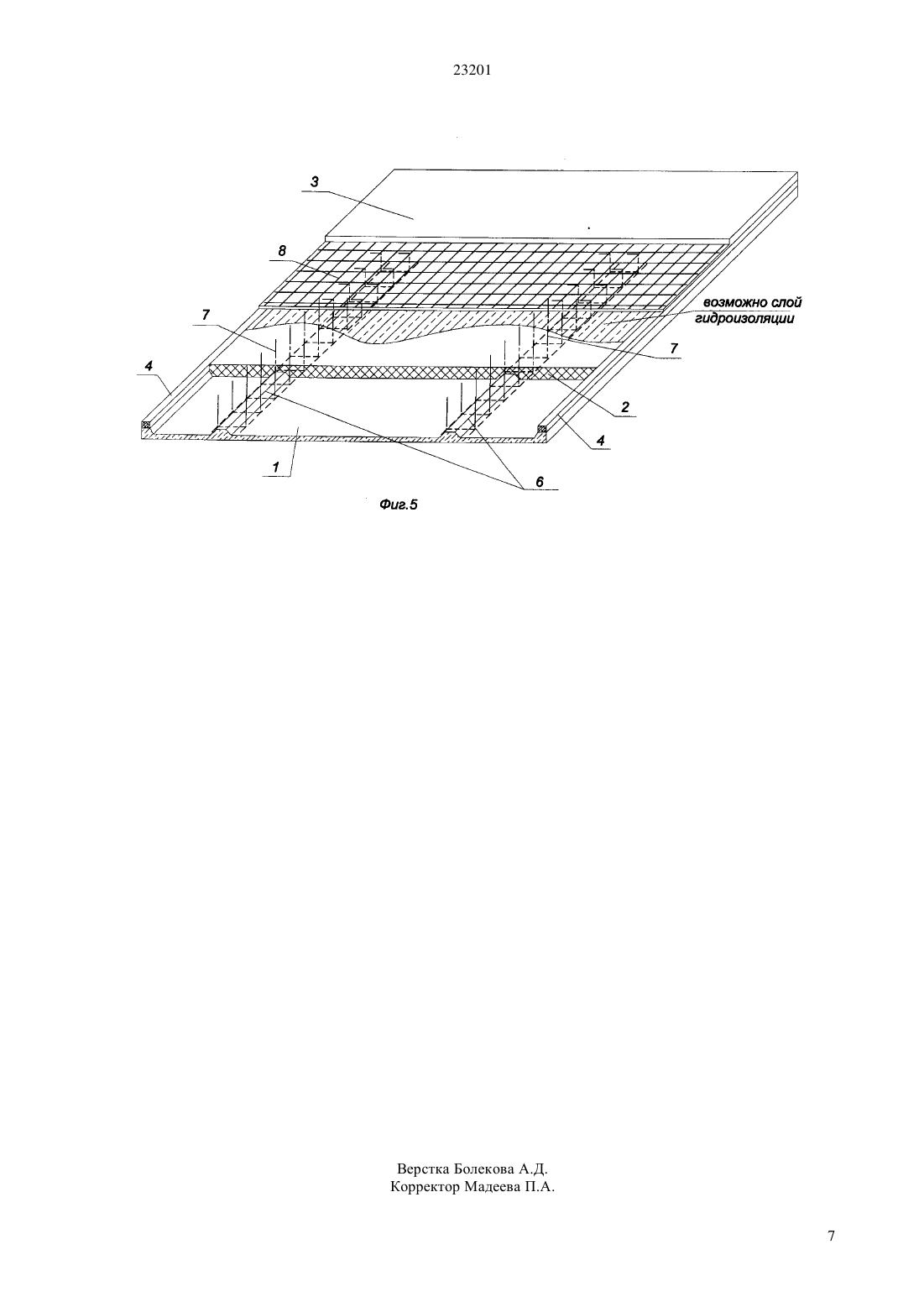

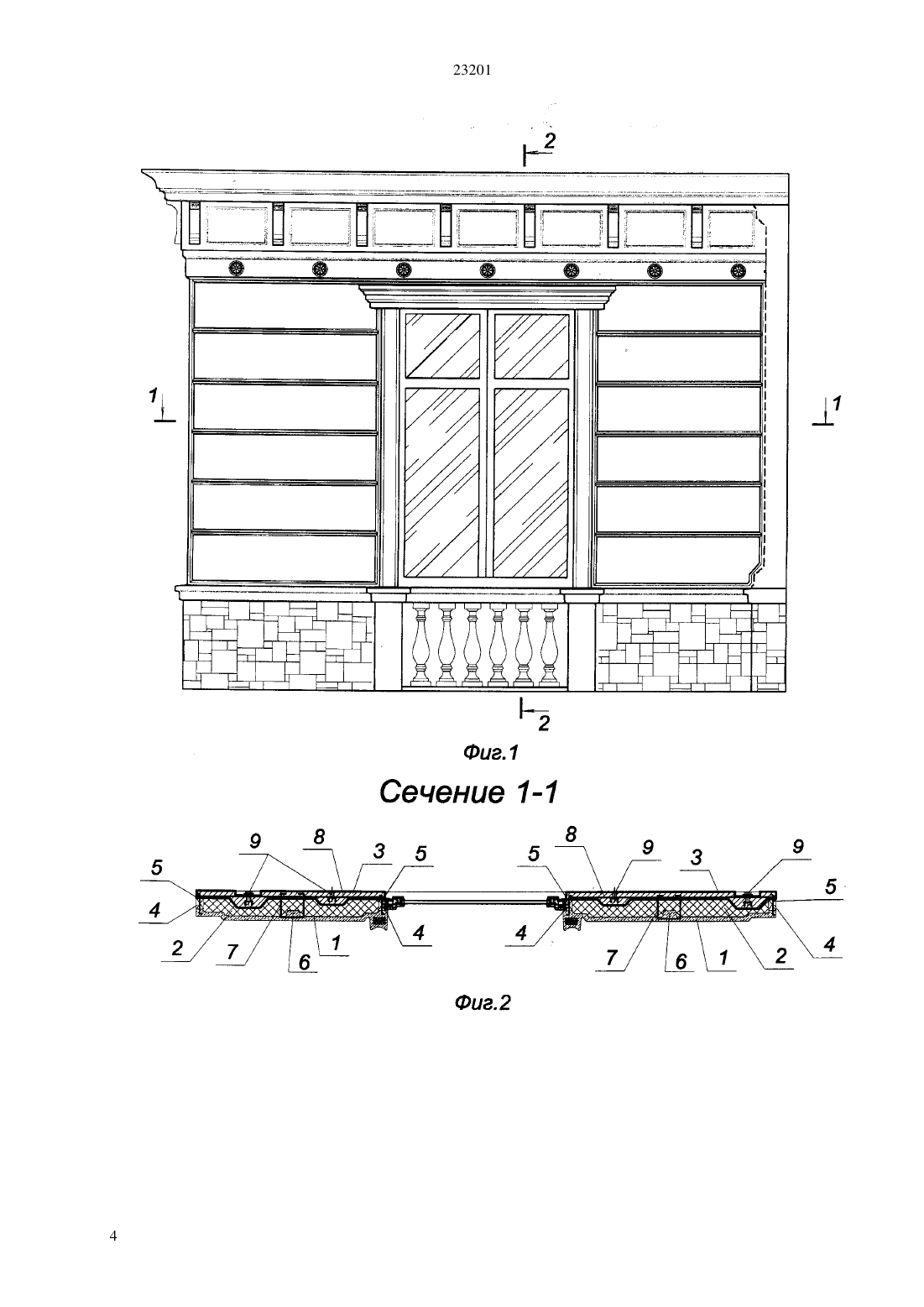

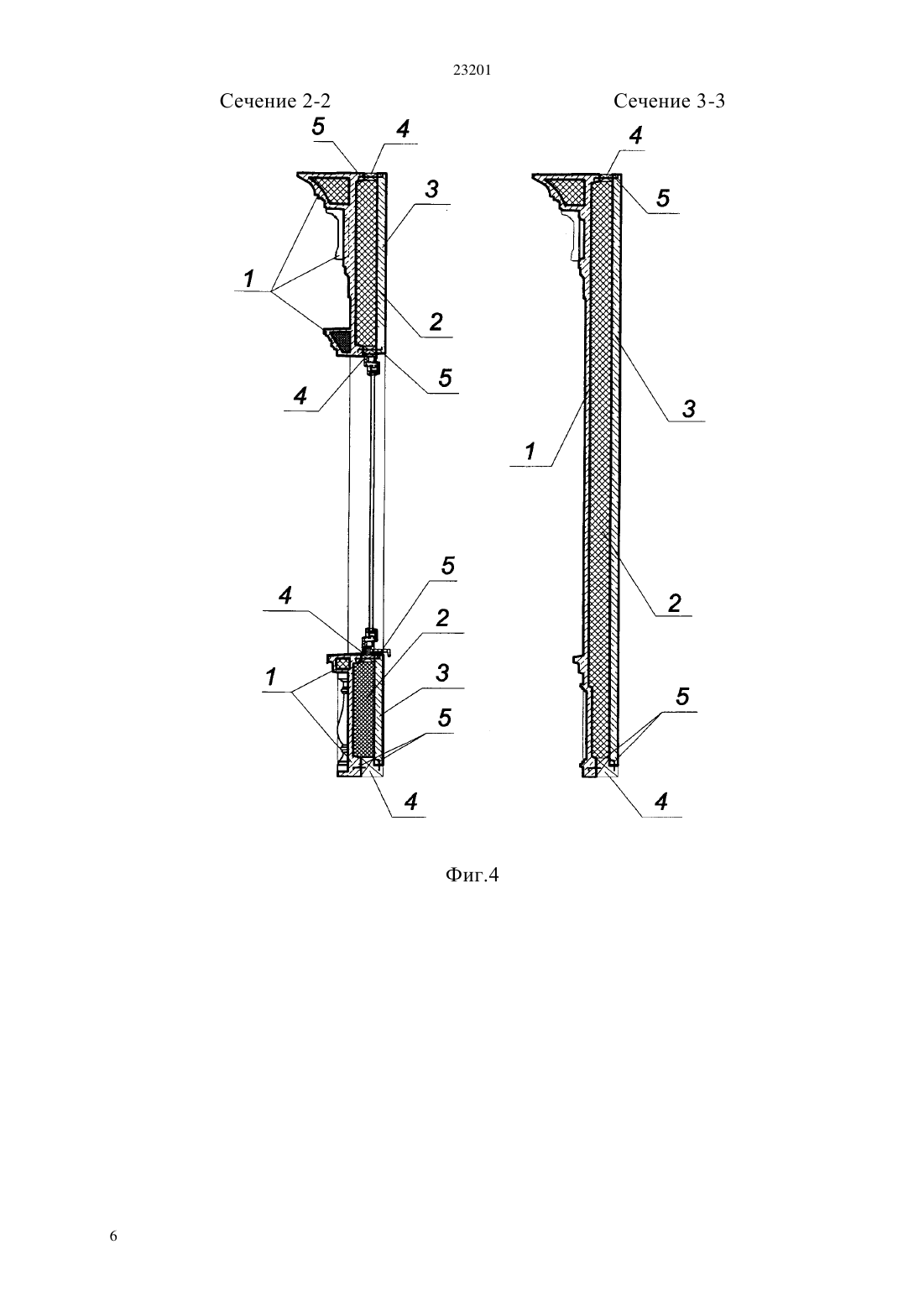

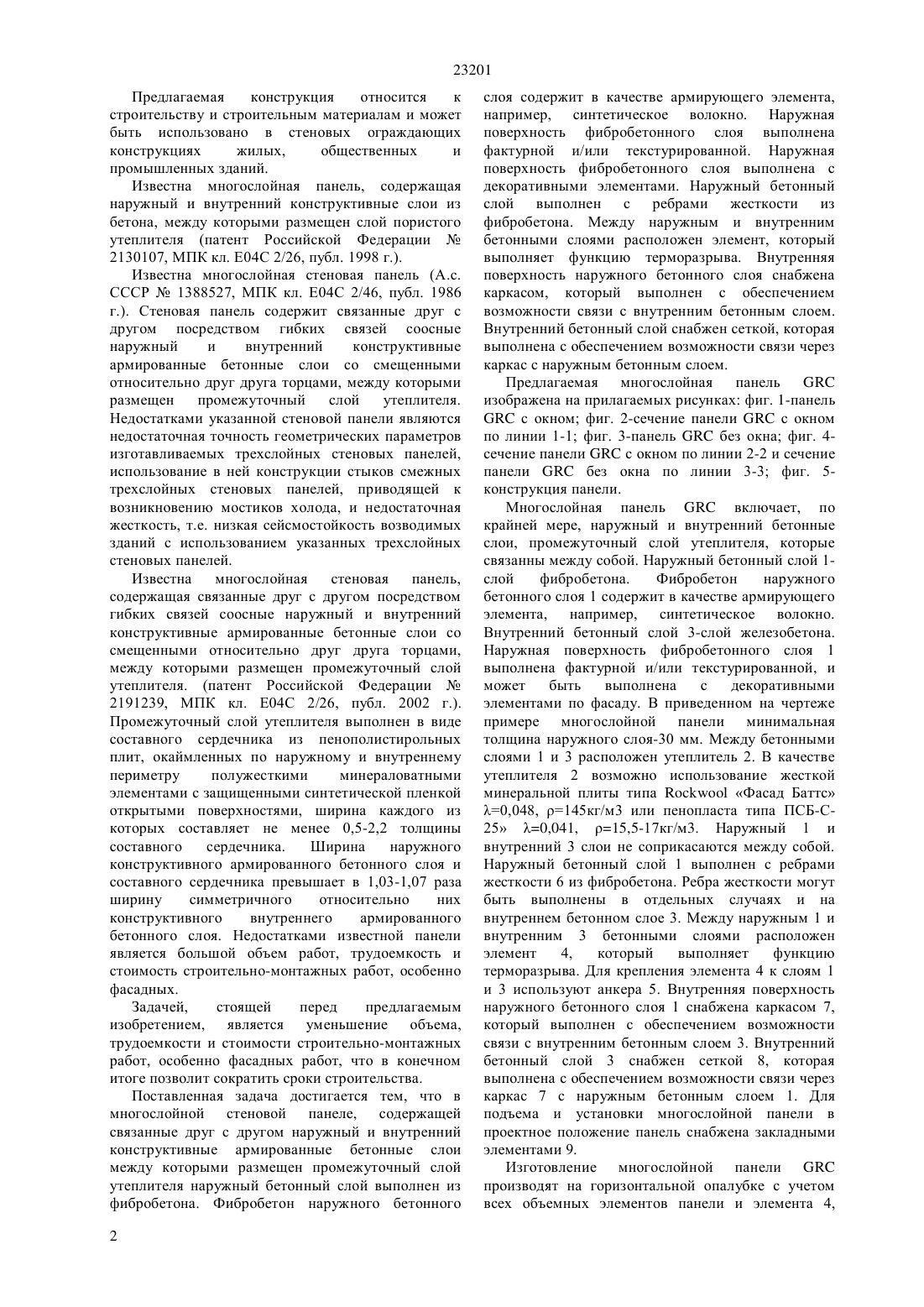

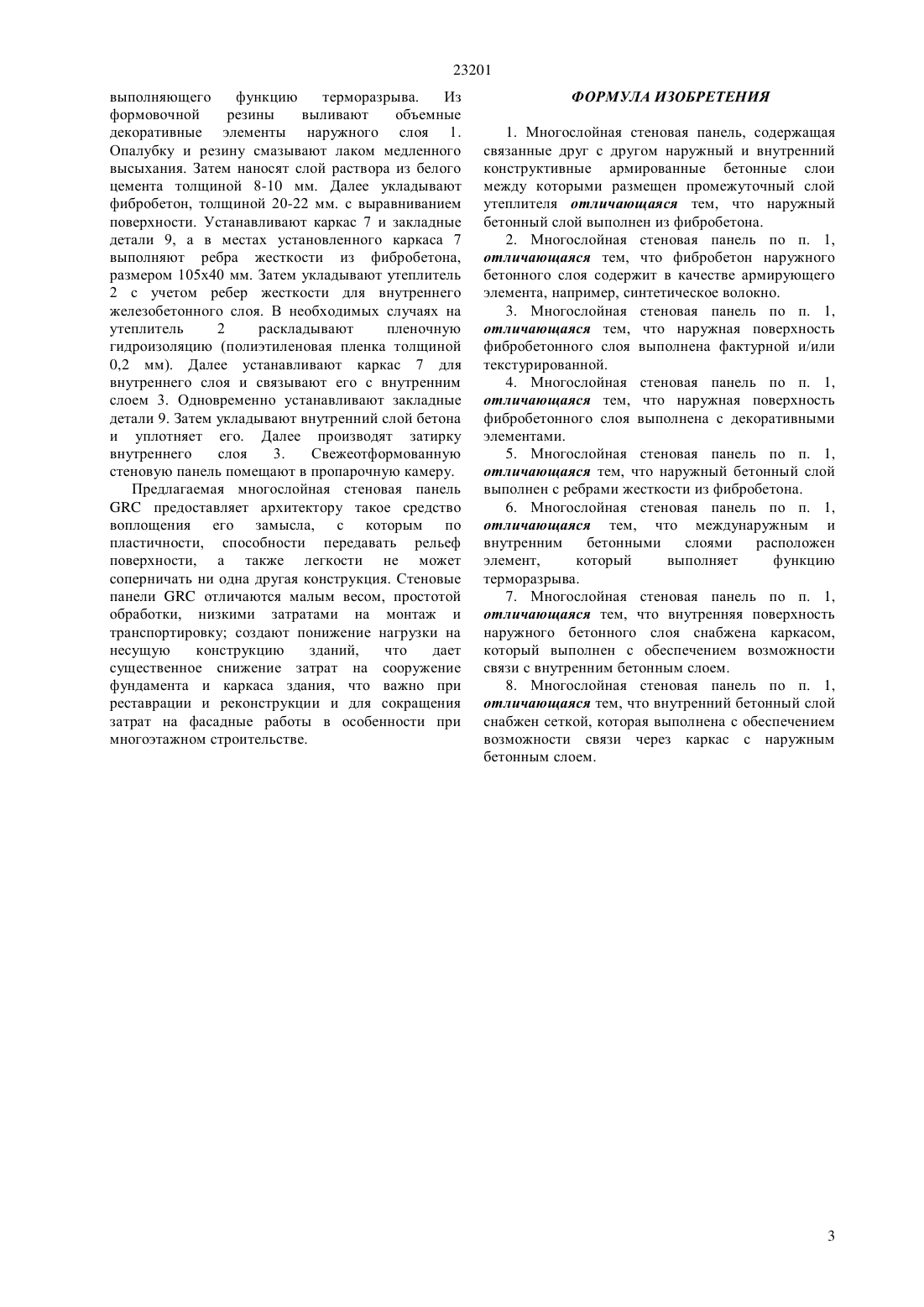

(51) 04 2/26 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ фибробетона. Фибробетон наружного бетонного слоя содержит в качестве армирующего элемента,например, синтетическое волокно. Наружная поверхность фибробетонного слоя выполнена фактурной и/или текстурированной. Наружная поверхность фибробетонного слоя выполнена с декоративными элементами. Наружный бетонный слой выполнен с ребрами жесткости из фибробетона. Между наружным и внутренним бетонными слоями расположен элемент, который выполняет функцию терморазрыва. Внутренняя поверхность наружного бетонного слоя снабжена каркасом, который выполнен с обеспечением возможности связи с внутренним бетонным слоем. Внутренний бетонный слой снабжен сеткой, которая выполнена с обеспечением возможности связи через каркас с наружным бетонным слоем. Стеновые панелиотличаются малым весом,простотой обработки, низкими затратами на монтаж и транспортировку создают понижение нагрузки на несущую конструкцию зданий,что дает существенное снижение затрат на сооружение фундамента и каркаса здания, что важно при реставрации и реконструкции и для сокращения затрат на фасадные работы в особенности при многоэтажном строительстве.(72) Пугачева Татьяна Владимировна Пирогов Роман Игоревич(57) Предлагаемая конструкция относится к строительству и строительным материалам и может быть использована в стеновых ограждающих конструкциях жилых,общественных и промышленных зданий. Задачей,стоящей перед предлагаемым изобретением, является уменьшение объема,трудоемкости и стоимости строительно-монтажных работ, особенно фасадных работ, что в конечном итоге позволит сократить сроки строительства. Поставленная задача достигается тем, что в многослойной стеновой панели, содержащей связанные друг с другом наружный и внутренний конструктивные армированные бетонные слои между которыми размещен промежуточный слой утеплителя, наружный бетонный слой выполнен из 23201 Предлагаемая конструкция относится к строительству и строительным материалам и может быть использовано в стеновых ограждающих конструкциях жилых,общественных и промышленных зданий. Известна многослойная панель, содержащая наружный и внутренний конструктивные слои из бетона, между которыми размещен слой пористого утеплителя (патент Российской Федерации 2130107, МПК кл. Е 04 С 2/26, публ. 1998 г.). Известна многослойная стеновая панель (А.с. СССР 1388527, МПК кл. Е 04 С 2/46, публ. 1986 г.). Стеновая панель содержит связанные друг с другом посредством гибких связей соосные наружный и внутренний конструктивные армированные бетонные слои со смещенными относительно друг друга торцами, между которыми размещен промежуточный слой утеплителя. Недостатками указанной стеновой панели являются недостаточная точность геометрических параметров изготавливаемых трехслойных стеновых панелей,использование в ней конструкции стыков смежных трехслойных стеновых панелей, приводящей к возникновению мостиков холода, и недостаточная жесткость, т.е. низкая сейсмостойкость возводимых зданий с использованием указанных трехслойных стеновых панелей. Известна многослойная стеновая панель,содержащая связанные друг с другом посредством гибких связей соосные наружный и внутренний конструктивные армированные бетонные слои со смещенными относительно друг друга торцами,между которыми размещен промежуточный слой утеплителя. (патент Российской Федерации 2191239, МПК кл. Е 04 С 2/26, публ. 2002 г.). Промежуточный слой утеплителя выполнен в виде составного сердечника из пенополистирольных плит, окаймленных по наружному и внутреннему периметру полужесткими минераловатными элементами с защищенными синтетической пленкой открытыми поверхностями, ширина каждого из которых составляет не менее 0,5-2,2 толщины составного сердечника. Ширина наружного конструктивного армированного бетонного слоя и составного сердечника превышает в 1,03-1,07 раза ширину симметричного относительно них конструктивного внутреннего армированного бетонного слоя. Недостатками известной панели является большой объем работ, трудоемкость и стоимость строительно-монтажных работ, особенно фасадных. Задачей,стоящей перед предлагаемым изобретением, является уменьшение объема,трудоемкости и стоимости строительно-монтажных работ, особенно фасадных работ, что в конечном итоге позволит сократить сроки строительства. Поставленная задача достигается тем, что в многослойной стеновой панеле, содержащей связанные друг с другом наружный и внутренний конструктивные армированные бетонные слои между которыми размещен промежуточный слой утеплителя наружный бетонный слой выполнен из фибробетона. Фибробетон наружного бетонного 2 слоя содержит в качестве армирующего элемента,например, синтетическое волокно. Наружная поверхность фибробетонного слоя выполнена фактурной и/или текстурированной. Наружная поверхность фибробетонного слоя выполнена с декоративными элементами. Наружный бетонный слой выполнен с ребрами жесткости из фибробетона. Между наружным и внутренним бетонными слоями расположен элемент, который выполняет функцию терморазрыва. Внутренняя поверхность наружного бетонного слоя снабжена каркасом, который выполнен с обеспечением возможности связи с внутренним бетонным слоем. Внутренний бетонный слой снабжен сеткой, которая выполнена с обеспечением возможности связи через каркас с наружным бетонным слоем. Предлагаемая многослойная панельизображена на прилагаемых рисунках фиг. 1-панельс окном фиг. 2-сечение панелис окном по линии 1-1 фиг. 3-панельбез окна фиг. 4 сечение панелис окном по линии 2-2 и сечение панелибез окна по линии 3-3 фиг. 5 конструкция панели. Многослойная панельвключает, по крайней мере, наружный и внутренний бетонные слои, промежуточный слой утеплителя, которые связанны между собой. Наружный бетонный слой 1 слой фибробетона. Фибробетон наружного бетонного слоя 1 содержит в качестве армирующего элемента, например, синтетическое волокно. Внутренний бетонный слой 3-слой железобетона. Наружная поверхность фибробетонного слоя 1 выполнена фактурной и/или текстурированной, и может быть выполнена с декоративными элементами по фасаду. В приведенном на чертеже примере многослойной панели минимальная толщина наружного слоя-30 мм. Между бетонными слоями 1 и 3 расположен утеплитель 2. В качестве утеплителя 2 возможно использование жесткой минеральной плиты типаФасад Баттс 0,048, 145 кг/м 3 или пенопласта типа ПСБ-С 25 0,041, 15,5-17 кг/м 3. Наружный 1 и внутренний 3 слои не соприкасаются между собой. Наружный бетонный слой 1 выполнен с ребрами жесткости 6 из фибробетона. Ребра жесткости могут быть выполнены в отдельных случаях и на внутреннем бетонном слое 3. Между наружным 1 и внутренним 3 бетонными слоями расположен элемент 4,который выполняет функцию терморазрыва. Для крепления элемента 4 к слоям 1 и 3 используют анкера 5. Внутренняя поверхность наружного бетонного слоя 1 снабжена каркасом 7,который выполнен с обеспечением возможности связи с внутренним бетонным слоем 3. Внутренний бетонный слой 3 снабжен сеткой 8, которая выполнена с обеспечением возможности связи через каркас 7 с наружным бетонным слоем 1. Для подъема и установки многослойной панели в проектное положение панель снабжена закладными элементами 9. Изготовление многослойной панелипроизводят на горизонтальной опалубке с учетом всех объемных элементов панели и элемента 4, 23201 выполняющего функцию терморазрыва. Из формовочной резины выливают объемные декоративные элементы наружного слоя 1. Опалубку и резину смазывают лаком медленного высыхания. Затем наносят слой раствора из белого цемента толщиной 8-10 мм. Далее укладывают фибробетон, толщиной 20-22 мм. с выравниванием поверхности. Устанавливают каркас 7 и закладные детали 9, а в местах установленного каркаса 7 выполняют ребра жесткости из фибробетона,размером 105 х 40 мм. Затем укладывают утеплитель 2 с учетом ребер жесткости для внутреннего железобетонного слоя. В необходимых случаях на утеплитель 2 раскладывают пленочную гидроизоляцию (полиэтиленовая пленка толщиной 0,2 мм). Далее устанавливают каркас 7 для внутреннего слоя и связывают его с внутренним слоем 3. Одновременно устанавливают закладные детали 9. Затем укладывают внутренний слой бетона и уплотняет его. Далее производят затирку внутреннего слоя 3. Свежеотформованную стеновую панель помещают в пропарочную камеру. Предлагаемая многослойная стеновая панельпредоставляет архитектору такое средство воплощения его замысла, с которым по пластичности, способности передавать рельеф поверхности, а также легкости не может соперничать ни одна другая конструкция. Стеновые панелиотличаются малым весом, простотой обработки, низкими затратами на монтаж и транспортировку создают понижение нагрузки на несущую конструкцию зданий,что дает существенное снижение затрат на сооружение фундамента и каркаса здания, что важно при реставрации и реконструкции и для сокращения затрат на фасадные работы в особенности при многоэтажном строительстве. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многослойная стеновая панель, содержащая связанные друг с другом наружный и внутренний конструктивные армированные бетонные слои между которыми размещен промежуточный слой утеплителя отличающаяся тем, что наружный бетонный слой выполнен из фибробетона. 2. Многослойная стеновая панель по п. 1,отличающаяся тем, что фибробетон наружного бетонного слоя содержит в качестве армирующего элемента, например, синтетическое волокно. 3. Многослойная стеновая панель по п. 1,отличающаяся тем, что наружная поверхность фибробетонного слоя выполнена фактурной и/или текстурированной. 4. Многослойная стеновая панель по п. 1,отличающаяся тем, что наружная поверхность фибробетонного слоя выполнена с декоративными элементами. 5. Многослойная стеновая панель по п. 1,отличающаяся тем, что наружный бетонный слой выполнен с ребрами жесткости из фибробетона. 6. Многослойная стеновая панель по п. 1,отличающаяся тем, что междунаружным и внутренним бетонными слоями расположен элемент,который выполняет функцию терморазрыва. 7. Многослойная стеновая панель по п. 1,отличающаяся тем, что внутренняя поверхность наружного бетонного слоя снабжена каркасом,который выполнен с обеспечением возможности связи с внутренним бетонным слоем. 8. Многослойная стеновая панель по п. 1,отличающаяся тем, что внутренний бетонный слой снабжен сеткой, которая выполнена с обеспечением возможности связи через каркас с наружным бетонным слоем.
