Установка для хранения, розлива и реализации жидкостей в тару потребителя

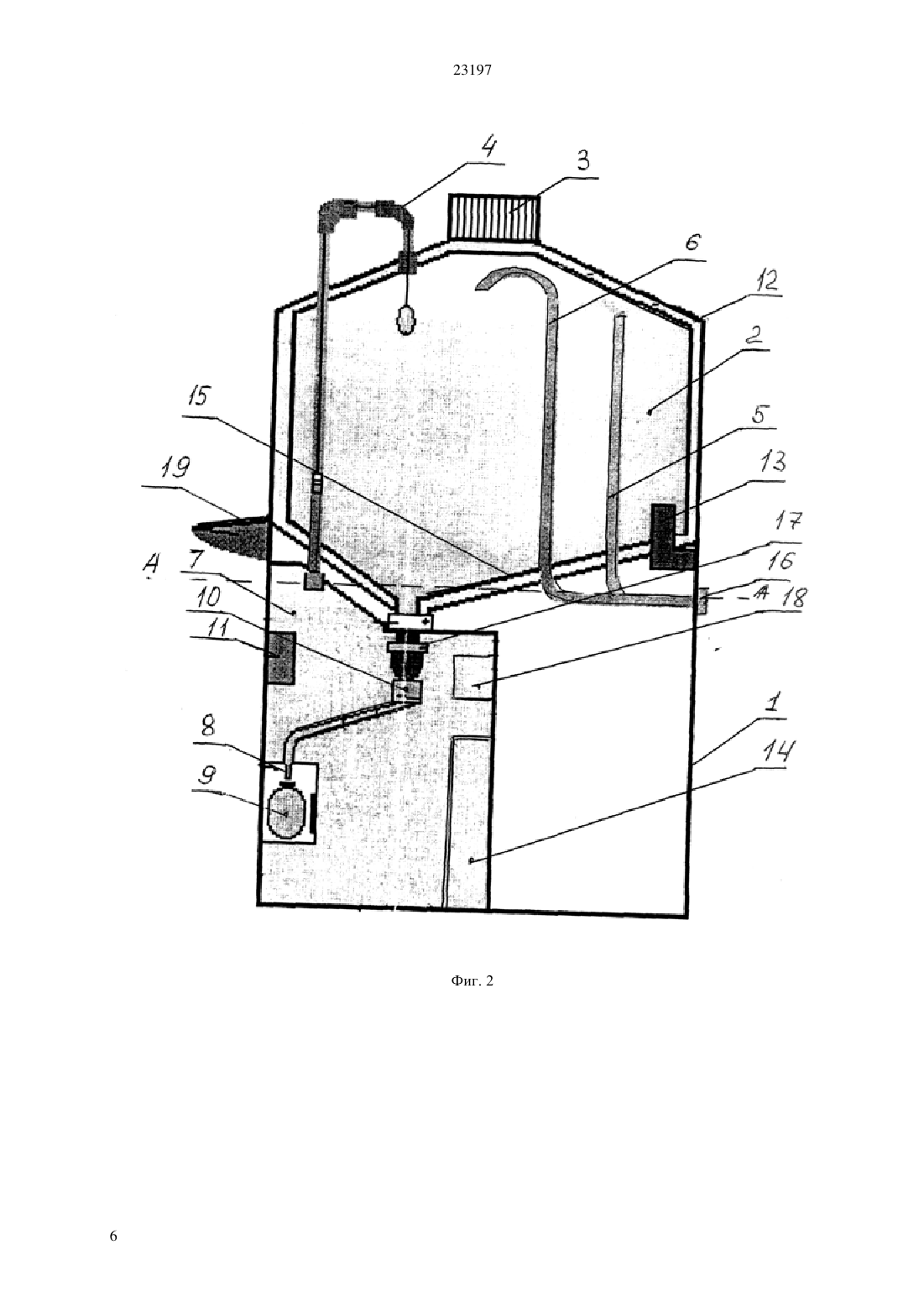

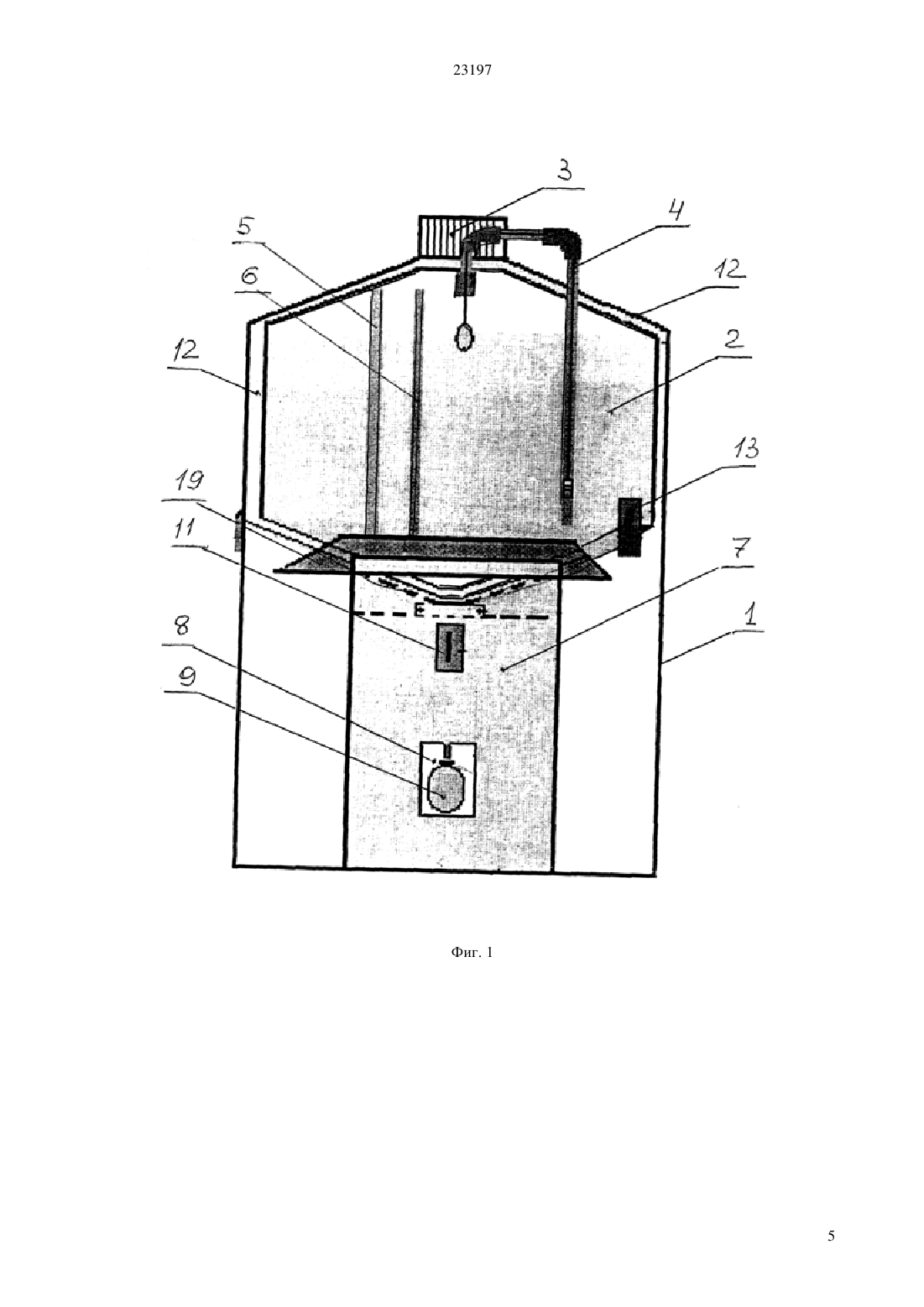

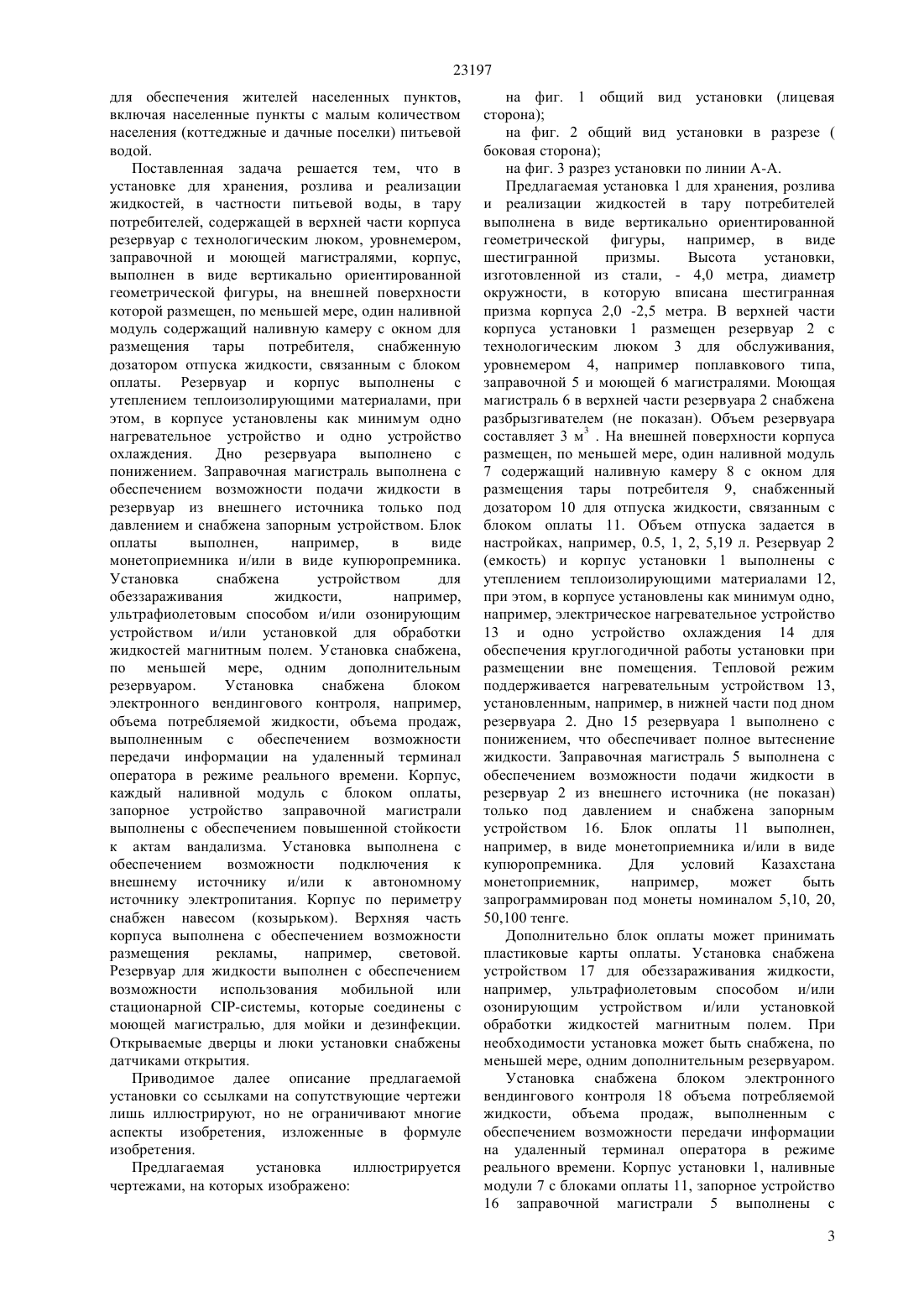

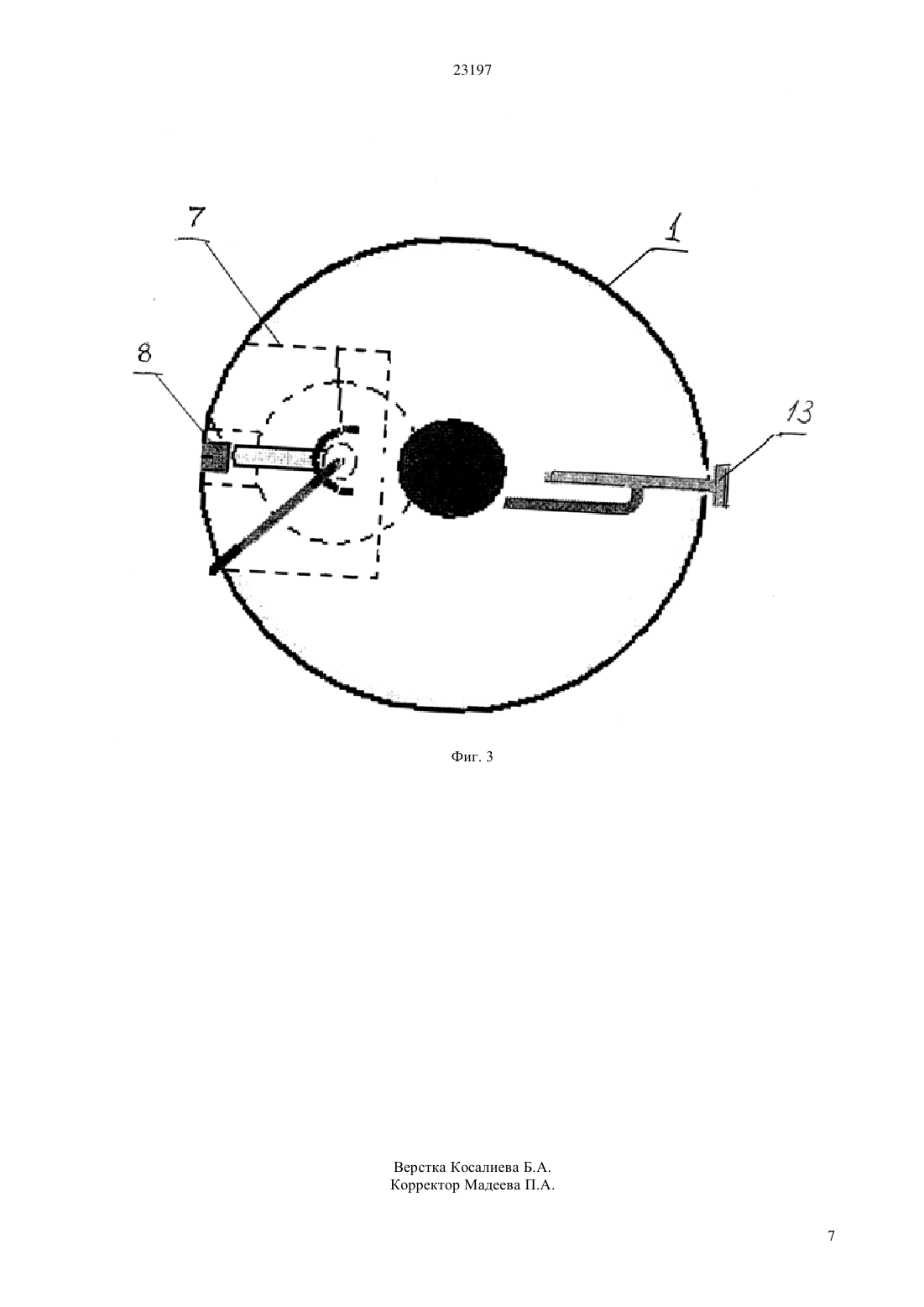

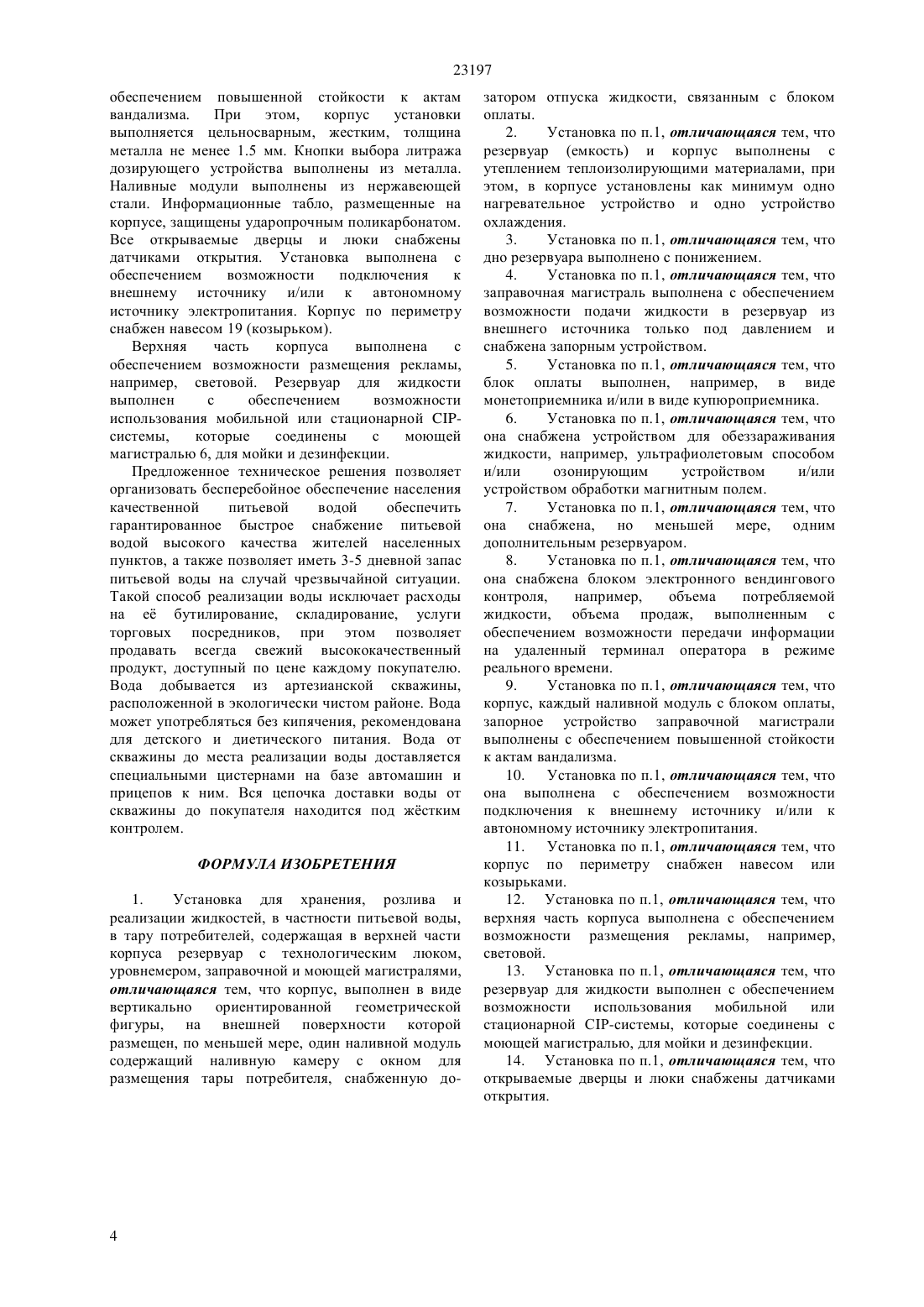

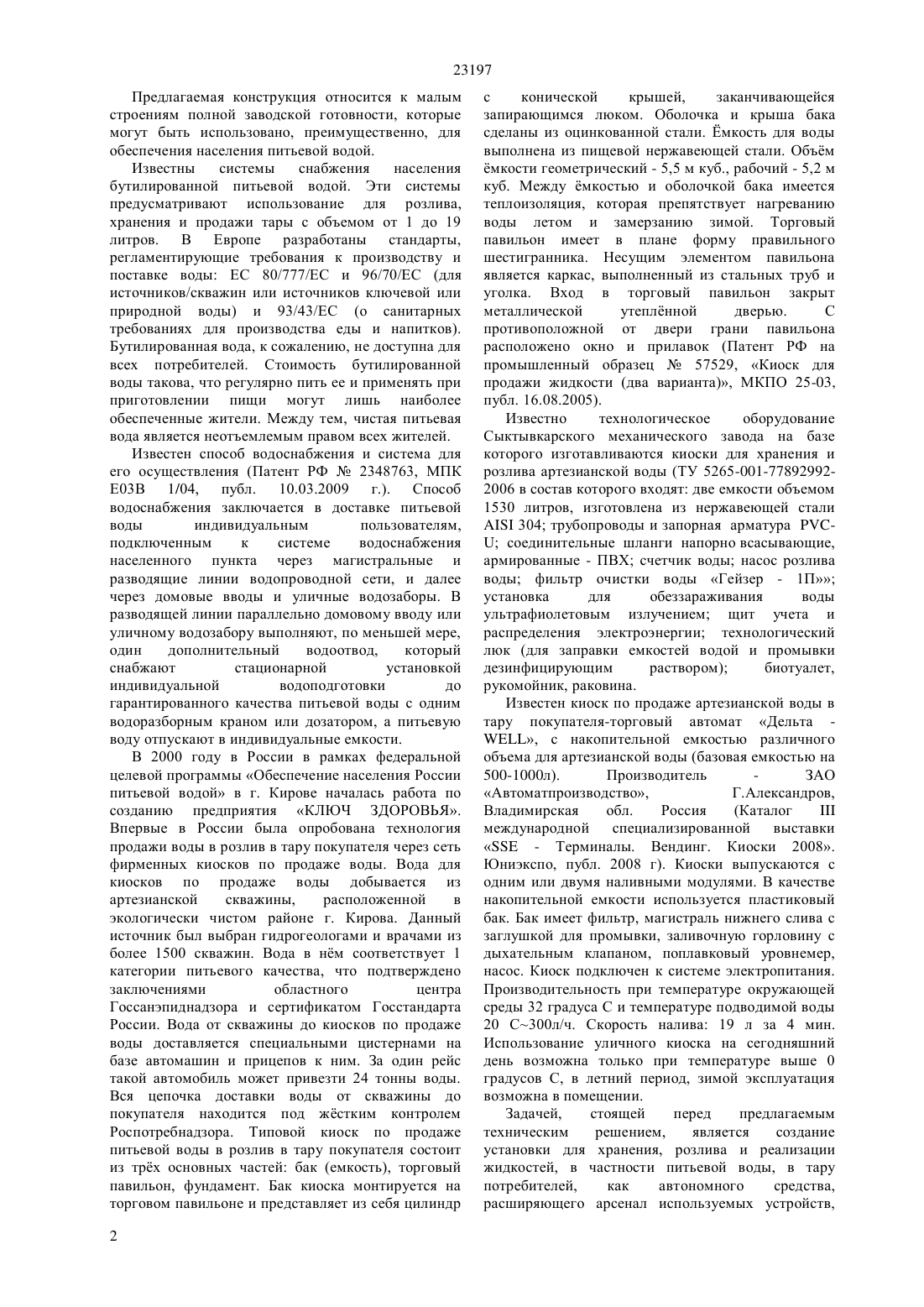

(2010.01), 02 1/32 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ оплаты. Резервуар и корпус выполнены с утеплением теплоизолирующими материалами, при этом, в корпусе установлены как минимум одно нагревательное устройство и одно устройство охлаждения. Дно резервуара выполнено с понижением. Заправочная магистраль выполнена с обеспечением возможности подачи жидкости в резервуар из внешнего источника только под давлением и снабжена запорным устройством. Блок оплаты выполнен, например, в виде монетоприемника и/или в виде купюропремника. Установка снабжена устройством для обеззараживания жидкости,например,ультрафиолетовым способом и/или озонирующим устройством и/или установкой для обработки жидкости магнитным полем. Установка снабжена,по меньшей мере, одним дополнительным резервуаром. Установка снабжена блоком электронного вендингового контроля, например,объема потребляемой жидкости, объема продаж,выполненным с обеспечением возможности передачи информации на удаленный терминал оператора в режиме реального времени. Корпус,каждый наливной модуль с блоком оплаты,запорное устройство заправочной магистрали выполнены с обеспечением повышенной стойкости к актам вандализма. Установка выполнена с обеспечением возможности подключения к внешнему источнику и/или к автономному источнику электропитания. Корпус по периметру снабжен навесом или козырьками. Верхняя часть корпуса выполнена с обеспечением возможности размещения рекламы,например,световой. Резервуар для жидкости выполнен с обеспечением возможности использования мобильной или стационарной -системы, которые соединены с моющей магистралью, для мойки и дезинфекции. международной специализированной выставки -Терминалы. Вендинг. Киоски 2008, Юниэкспо, публ. 2008(57) Предлагаемая установка относится к малым строениям полной заводской готовности, которые могут быть использовано, преимущественно, для обеспечения населения питьевой водой. Задачей,стоящей перед предлагаемым техническим решением,является создание установки для хранения, розлива и реализации жидкостей, в частности питьевой воды, в тару потребителей,как автономного средства,расширяющего арсенал используемых устройств,для обеспечения жителей населенных пунктов,включая населенные пункты с малым количеством населения (коттеджные и дачные поселки) питьевой водой. Поставленная задача решается тем, что в установке для хранения, розлива и реализации жидкостей, в частности питьевой воды, в тару потребителей, содержащей в верхней части корпуса резервуар с технологическим люком, уровнемером,заправочной и моющей магистралями, корпус,выполнен в виде вертикально ориентированной геометрической фигуры, на внешней поверхности которой размещен, по меньшей мере, один наливной модуль содержащий наливную камеру с окном для размещения тары потребителя,снабженную дозатором отпуска жидкости, связанным с блоком 23197 Предлагаемая конструкция относится к малым строениям полной заводской готовности, которые могут быть использовано, преимущественно, для обеспечения населения питьевой водой. Известны системы снабжения населения бутилированной питьевой водой. Эти системы предусматривают использование для розлива,хранения и продажи тары с объемом от 1 до 19 литров. В Европе разработаны стандарты,регламентирующие требования к производству и поставке воды ЕС 80/777/ЕС и 96/70/ЕС (для источников/скважин или источников ключевой или природной воды) и 93/43/ЕС (о санитарных требованиях для производства еды и напитков). Бутилированная вода, к сожалению, не доступна для всех потребителей. Стоимость бутилированной воды такова, что регулярно пить ее и применять при приготовлении пищи могут лишь наиболее обеспеченные жители. Между тем, чистая питьевая вода является неотъемлемым правом всех жителей. Известен способ водоснабжения и система для его осуществления (Патент РФ 2348763, МПК Е 03 В 1/04, публ. 10.03.2009 г.). Способ водоснабжения заключается в доставке питьевой воды индивидуальным пользователям,подключенным к системе водоснабжения населенного пункта через магистральные и разводящие линии водопроводной сети, и далее через домовые вводы и уличные водозаборы. В разводящей линии параллельно домовому вводу или уличному водозабору выполняют, по меньшей мере,один дополнительный водоотвод,который снабжают стационарной установкой индивидуальной водоподготовки до гарантированного качества питьевой воды с одним водоразборным краном или дозатором, а питьевую воду отпускают в индивидуальные емкости. В 2000 году в России в рамках федеральной целевой программы Обеспечение населения России питьевой водой в г. Кирове началась работа по созданию предприятия КЛЮЧ ЗДОРОВЬЯ. Впервые в России была опробована технология продажи воды в розлив в тару покупателя через сеть фирменных киосков по продаже воды. Вода для киосков по продаже воды добывается из артезианской скважины,расположенной в экологически чистом районе г. Кирова. Данный источник был выбран гидрогеологами и врачами из более 1500 скважин. Вода в нм соответствует 1 категории питьевого качества, что подтверждено заключениями областного центра Госсанэпиднадзора и сертификатом Госстандарта России. Вода от скважины до киосков по продаже воды доставляется специальными цистернами на базе автомашин и прицепов к ним. За один рейс такой автомобиль может привезти 24 тонны воды. Вся цепочка доставки воды от скважины до покупателя находится под жстким контролем Роспотребнадзора. Типовой киоск по продаже питьевой воды в розлив в тару покупателя состоит из трх основных частей бак (емкость), торговый павильон, фундамент. Бак киоска монтируется на торговом павильоне и представляет из себя цилиндр 2 с конической крышей,заканчивающейся запирающимся люком. Оболочка и крыша бака сделаны из оцинкованной стали. мкость для воды выполнена из пищевой нержавеющей стали. Объм мкости геометрический - 5,5 м куб., рабочий - 5,2 м куб. Между мкостью и оболочкой бака имеется теплоизоляция, которая препятствует нагреванию воды летом и замерзанию зимой. Торговый павильон имеет в плане форму правильного шестигранника. Несущим элементом павильона является каркас, выполненный из стальных труб и уголка. Вход в торговый павильон закрыт металлической утеплнной дверью. С противоположной от двери грани павильона расположено окно и прилавок (Патент РФ на промышленный образец 57529, Киоск для продажи жидкости (два варианта), МКПО 25-03,публ. 16.08.2005). Известно технологическое оборудование Сыктывкарского механического завода на базе которого изготавливаются киоски для хранения и розлива артезианской воды (ТУ 5265-001-778929922006 в состав которого входят две емкости объемом 1530 литров, изготовлена из нержавеющей стали 304 трубопроводы и запорная арматурасоединительные шланги напорно всасывающие,армированные - ПВХ счетчик воды насос розлива воды фильтр очистки воды Гейзер - 1 П установка для обеззараживания воды ультрафиолетовым излучением щит учета и распределения электроэнергии технологический люк (для заправки емкостей водой и промывки дезинфицирующим раствором) биотуалет,рукомойник, раковина. Известен киоск по продаже артезианской воды в тару покупателя-торговый автомат Дельта , с накопительной емкостью различного объема для артезианской воды (базовая емкостью на 500-1000 л). Производитель ЗАО Автоматпроизводство,Г.Александров,Владимирская обл. Россия международной специализированной выставки- Терминалы. Вендинг. Киоски 2008. Юниэкспо, публ. 2008 г). Киоски выпускаются с одним или двумя наливными модулями. В качестве накопительной емкости используется пластиковый бак. Бак имеет фильтр, магистраль нижнего слива с заглушкой для промывки, заливочную горловину с дыхательным клапаном, поплавковый уровнемер,насос. Киоск подключен к системе электропитания. Производительность при температуре окружающей среды 32 градуса С и температуре подводимой воды 20 С 300 л/ч. Скорость налива 19 л за 4 мин. Использование уличного киоска на сегодняшний день возможна только при температуре выше 0 градусов С, в летний период, зимой эксплуатация возможна в помещении. Задачей,стоящей перед предлагаемым техническим решением,является создание установки для хранения, розлива и реализации жидкостей, в частности питьевой воды, в тару потребителей,как автономного средства,расширяющего арсенал используемых устройств, 23197 для обеспечения жителей населенных пунктов,включая населенные пункты с малым количеством населения (коттеджные и дачные поселки) питьевой водой. Поставленная задача решается тем, что в установке для хранения, розлива и реализации жидкостей, в частности питьевой воды, в тару потребителей, содержащей в верхней части корпуса резервуар с технологическим люком, уровнемером,заправочной и моющей магистралями, корпус,выполнен в виде вертикально ориентированной геометрической фигуры, на внешней поверхности которой размещен, по меньшей мере, один наливной модуль содержащий наливную камеру с окном для размещения тары потребителя,снабженную дозатором отпуска жидкости, связанным с блоком оплаты. Резервуар и корпус выполнены с утеплением теплоизолирующими материалами, при этом, в корпусе установлены как минимум одно нагревательное устройство и одно устройство охлаждения. Дно резервуара выполнено с понижением. Заправочная магистраль выполнена с обеспечением возможности подачи жидкости в резервуар из внешнего источника только под давлением и снабжена запорным устройством. Блок оплаты выполнен,например,в виде монетоприемника и/или в виде купюропремника. Установка снабжена устройством для обеззараживания жидкости,например,ультрафиолетовым способом и/или озонирующим устройством и/или установкой для обработки жидкостей магнитным полем. Установка снабжена,по меньшей мере, одним дополнительным резервуаром. Установка снабжена блоком электронного вендингового контроля, например,объема потребляемой жидкости, объема продаж,выполненным с обеспечением возможности передачи информации на удаленный терминал оператора в режиме реального времени. Корпус,каждый наливной модуль с блоком оплаты,запорное устройство заправочной магистрали выполнены с обеспечением повышенной стойкости к актам вандализма. Установка выполнена с обеспечением возможности подключения к внешнему источнику и/или к автономному источнику электропитания. Корпус по периметру снабжен навесом (козырьком). Верхняя часть корпуса выполнена с обеспечением возможности размещения рекламы,например,световой. Резервуар для жидкости выполнен с обеспечением возможности использования мобильной или стационарной -системы, которые соединены с моющей магистралью, для мойки и дезинфекции. Открываемые дверцы и люки установки снабжены датчиками открытия. Приводимое далее описание предлагаемой установки со ссылками на сопутствующие чертежи лишь иллюстрируют, но не ограничивают многие аспекты изобретения, изложенные в формуле изобретения. Предлагаемая установка иллюстрируется чертежами, на которых изображено на фиг. 1 общий вид установки (лицевая сторона) на фиг. 2 общий вид установки в разрезе ( боковая сторона) на фиг. 3 разрез установки по линии А-А. Предлагаемая установка 1 для хранения, розлива и реализации жидкостей в тару потребителей выполнена в виде вертикально ориентированной геометрической фигуры, например, в виде шестигранной призмы. Высота установки,изготовленной из стали, - 4,0 метра, диаметр окружности, в которую вписана шестигранная призма корпуса 2,0 -2,5 метра. В верхней части корпуса установки 1 размещен резервуар 2 с технологическим люком 3 для обслуживания,уровнемером 4, например поплавкового типа,заправочной 5 и моющей 6 магистралями. Моющая магистраль 6 в верхней части резервуара 2 снабжена разбрызгивателем (не показан). Объем резервуара составляет 3 м 3 . На внешней поверхности корпуса размещен, по меньшей мере, один наливной модуль 7 содержащий наливную камеру 8 с окном для размещения тары потребителя 9, снабженный дозатором 10 для отпуска жидкости, связанным с блоком оплаты 11. Объем отпуска задается в настройках, например, 0.5, 1, 2, 5,19 л. Резервуар 2(емкость) и корпус установки 1 выполнены с утеплением теплоизолирующими материалами 12,при этом, в корпусе установлены как минимум одно,например, электрическое нагревательное устройство 13 и одно устройство охлаждения 14 для обеспечения круглогодичной работы установки при размещении вне помещения. Тепловой режим поддерживается нагревательным устройством 13,установленным, например, в нижней части под дном резервуара 2. Дно 15 резервуара 1 выполнено с понижением, что обеспечивает полное вытеснение жидкости. Заправочная магистраль 5 выполнена с обеспечением возможности подачи жидкости в резервуар 2 из внешнего источника (не показан) только под давлением и снабжена запорным устройством 16. Блок оплаты 11 выполнен,например, в виде монетоприемника и/или в виде купюропремника. Для условий Казахстана монетоприемник,например,может быть запрограммирован под монеты номиналом 5,10, 20,50,100 тенге. Дополнительно блок оплаты может принимать пластиковые карты оплаты. Установка снабжена устройством 17 для обеззараживания жидкости,например, ультрафиолетовым способом и/или озонирующим устройством и/или установкой обработки жидкостей магнитным полем. При необходимости установка может быть снабжена, по меньшей мере, одним дополнительным резервуаром. Установка снабжена блоком электронного вендингового контроля 18 объема потребляемой жидкости, объема продаж, выполненным с обеспечением возможности передачи информации на удаленный терминал оператора в режиме реального времени. Корпус установки 1, наливные модули 7 с блоками оплаты 11, запорное устройство 16 заправочной магистрали 5 выполнены с 3 23197 обеспечением повышенной стойкости к актам вандализма. При этом,корпус установки выполняется цельносварным, жестким, толщина металла не менее 1.5 мм. Кнопки выбора литража дозирующего устройства выполнены из металла. Наливные модули выполнены из нержавеющей стали. Информационные табло, размещенные на корпусе, защищены ударопрочным поликарбонатом. Все открываемые дверцы и люки снабжены датчиками открытия. Установка выполнена с обеспечением возможности подключения к внешнему источнику и/или к автономному источнику электропитания. Корпус по периметру снабжен навесом 19 (козырьком). Верхняя часть корпуса выполнена с обеспечением возможности размещения рекламы,например, световой. Резервуар для жидкости выполнен с обеспечением возможности использования мобильной или стационарной системы,которые соединены с моющей магистралью 6, для мойки и дезинфекции. Предложенное техническое решения позволяет организовать бесперебойное обеспечение населения качественной питьевой водой обеспечить гарантированное быстрое снабжение питьевой водой высокого качества жителей населенных пунктов, а также позволяет иметь 3-5 дневной запас питьевой воды на случай чрезвычайной ситуации. Такой способ реализации воды исключает расходы на е бутилирование, складирование, услуги торговых посредников, при этом позволяет продавать всегда свежий высококачественный продукт, доступный по цене каждому покупателю. Вода добывается из артезианской скважины,расположенной в экологически чистом районе. Вода может употребляться без кипячения, рекомендована для детского и диетического питания. Вода от скважины до места реализации воды доставляется специальными цистернами на базе автомашин и прицепов к ним. Вся цепочка доставки воды от скважины до покупателя находится под жстким контролем. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для хранения, розлива и реализации жидкостей, в частности питьевой воды,в тару потребителей, содержащая в верхней части корпуса резервуар с технологическим люком,уровнемером, заправочной и моющей магистралями,отличающаяся тем, что корпус, выполнен в виде вертикально ориентированной геометрической фигуры, на внешней поверхности которой размещен, по меньшей мере, один наливной модуль содержащий наливную камеру с окном для размещения тары потребителя, снабженную до 4 затором отпуска жидкости, связанным с блоком оплаты. 2. Установка по п.1, отличающаяся тем, что резервуар (емкость) и корпус выполнены с утеплением теплоизолирующими материалами, при этом, в корпусе установлены как минимум одно нагревательное устройство и одно устройство охлаждения. 3. Установка по п.1, отличающаяся тем, что дно резервуара выполнено с понижением. 4. Установка по п.1, отличающаяся тем, что заправочная магистраль выполнена с обеспечением возможности подачи жидкости в резервуар из внешнего источника только под давлением и снабжена запорным устройством. 5. Установка по п.1, отличающаяся тем, что блок оплаты выполнен, например, в виде монетоприемника и/или в виде купюроприемника. 6. Установка по п.1, отличающаяся тем, что она снабжена устройством для обеззараживания жидкости, например, ультрафиолетовым способом и/или озонирующим устройством и/или устройством обработки магнитным полем. 7. Установка по п.1, отличающаяся тем, что она снабжена, но меньшей мере, одним дополнительным резервуаром. 8. Установка по п.1, отличающаяся тем, что она снабжена блоком электронного вендингового контроля,например,объема потребляемой жидкости, объема продаж, выполненным с обеспечением возможности передачи информации на удаленный терминал оператора в режиме реального времени. 9. Установка по п.1, отличающаяся тем, что корпус, каждый наливной модуль с блоком оплаты,запорное устройство заправочной магистрали выполнены с обеспечением повышенной стойкости к актам вандализма. 10. Установка по п.1, отличающаяся тем, что она выполнена с обеспечением возможности подключения к внешнему источнику и/или к автономному источнику электропитания. 11. Установка по п.1, отличающаяся тем, что корпус по периметру снабжен навесом или козырьками. 12. Установка по п.1, отличающаяся тем, что верхняя часть корпуса выполнена с обеспечением возможности размещения рекламы, например,световой. 13. Установка по п.1, отличающаяся тем, что резервуар для жидкости выполнен с обеспечением возможности использования мобильной или стационарной СР-системы, которые соединены с моющей магистралью, для мойки и дезинфекции. 14. Установка по п.1, отличающаяся тем, что открываемые дверцы и люки снабжены датчиками открытия.
