Теплозвукоизоляционный материал “ISO Baumwolle – 09″

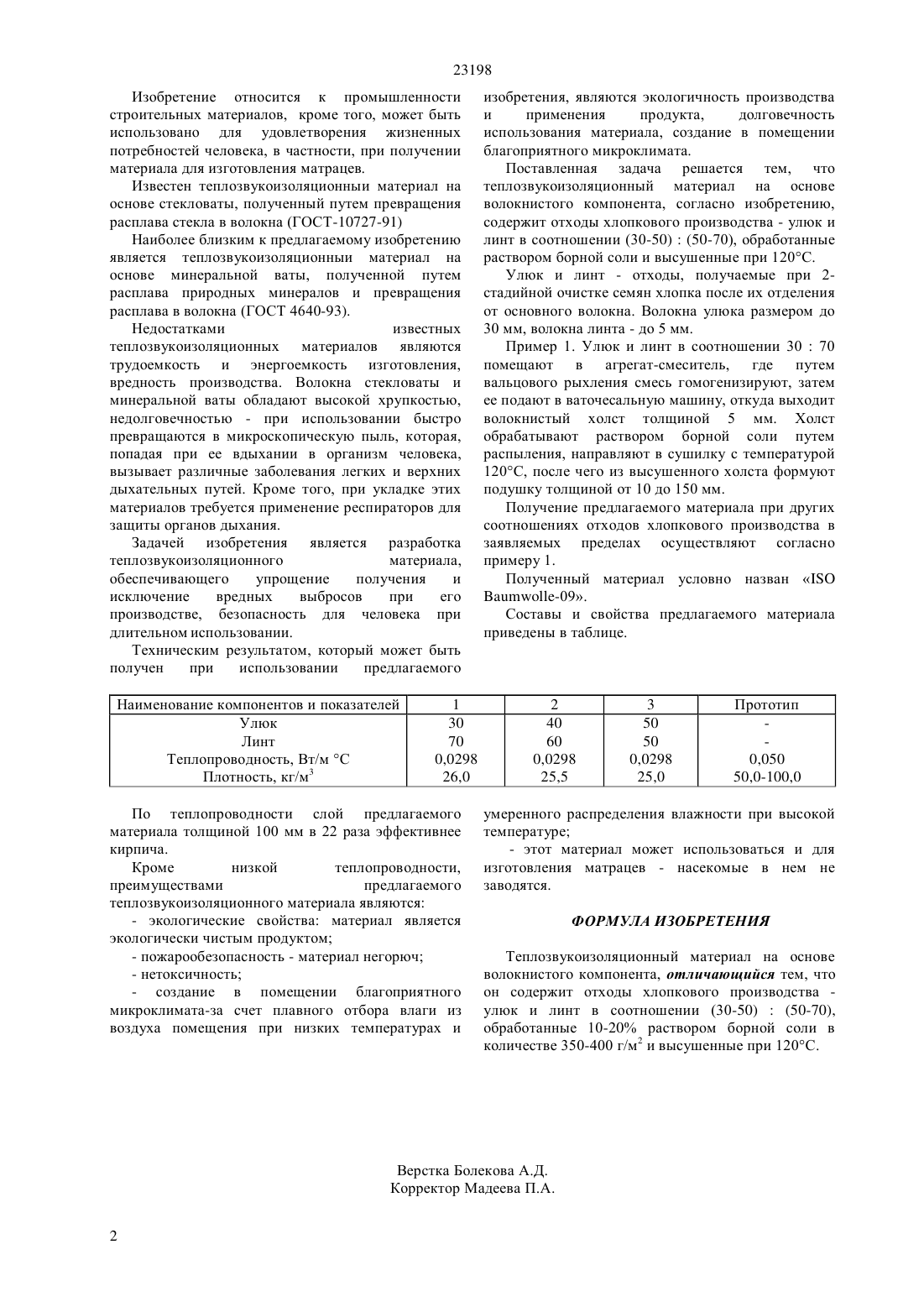

(51) 04 1/88 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ По теплопроводности слой предлагаемого материала толщиной 100 мм в 22 раза эффективнее кирпича. Кроме низкой теплопроводности,преимуществами предлагаемого теплозвукоизоляционного материала являются- экологические свойства материал является экологически чистым продуктом- создание в помещении благоприятного микроклимата - за счет плавного отбора влаги из воздуха помещения при низких температурах и умеренного распределения влажности при высокой температуре- этот материал может использоваться и для изготовления матрацев - насекомые в нем не заводятся.(57) Изобретение относится к промышленности строительных материалов, кроме того, может быть использовано для удовлетворения жизненных потребностей человека,в частности,для изготовления матрацев. Предложен теплозвукоизоляционный материал- 09, содержащий отходы хлопкового производства - улюк и линт в соотношении (30-50)(50-70), обработанные раствором борной соли и высушенные при 120 С. 23198 Изобретение относится к промышленности строительных материалов, кроме того, может быть использовано для удовлетворения жизненных потребностей человека, в частности, при получении материала для изготовления матрацев. Известен теплозвукоизоляционныи материал на основе стекловаты, полученный путем превращения расплава стекла в волокна (ГОСТ-10727-91) Наиболее близким к предлагаемому изобретению является теплозвукоизоляционныи материал на основе минеральной ваты, полученной путем расплава природных минералов и превращения расплава в волокна (ГОСТ 4640-93). Недостатками известных теплозвукоизоляционных материалов являются трудоемкость и энергоемкость изготовления,вредность производства. Волокна стекловаты и минеральной ваты обладают высокой хрупкостью,недолговечностью - при использовании быстро превращаются в микроскопическую пыль, которая,попадая при ее вдыхании в организм человека,вызывает различные заболевания легких и верхних дыхательных путей. Кроме того, при укладке этих материалов требуется применение респираторов для защиты органов дыхания. Задачей изобретения является разработка теплозвукоизоляционного материала,обеспечивающего упрощение получения и исключение вредных выбросов при его производстве, безопасность для человека при длительном использовании. Техническим результатом, который может быть получен при использовании предлагаемого Наименование компонентов и показателей Улюк Линт Теплопроводность, Вт/м С Плотность, кг/м 3 По теплопроводности слой предлагаемого материала толщиной 100 мм в 22 раза эффективнее кирпича. Кроме низкой теплопроводности,преимуществами предлагаемого теплозвукоизоляционного материала являются- экологические свойства материал является экологически чистым продуктом- создание в помещении благоприятного микроклимата-за счет плавного отбора влаги из воздуха помещения при низких температурах и изобретения, являются экологичность производства и применения продукта,долговечность использования материала, создание в помещении благоприятного микроклимата. Поставленная задача решается тем, что теплозвукоизоляционный материал на основе волокнистого компонента, согласно изобретению,содержит отходы хлопкового производства - улюк и линт в соотношении (30-50)(50-70), обработанные раствором борной соли и высушенные при 120 С. Улюк и линт - отходы, получаемые при 2 стадийной очистке семян хлопка после их отделения от основного волокна. Волокна улюка размером до 30 мм, волокна линта - до 5 мм. Пример 1. Улюк и линт в соотношении 3070 помещают в агрегат-смеситель, где путем вальцового рыхления смесь гомогенизируют, затем ее подают в ваточесальную машину, откуда выходит волокнистый холст толщиной 5 мм. Холст обрабатывают раствором борной соли путем распыления, направляют в сушилку с температурой 120 С, после чего из высушенного холста формуют подушку толщиной от 10 до 150 мм. Получение предлагаемого материала при других соотношениях отходов хлопкового производства в заявляемых пределах осуществляют согласно примеру 1. Полученный материал условно назван-09. Составы и свойства предлагаемого материала приведены в таблице. умеренного распределения влажности при высокой температуре- этот материал может использоваться и для изготовления матрацев - насекомые в нем не заводятся. ФОРМУЛА ИЗОБРЕТЕНИЯ Теплозвукоизоляционный материал на основе волокнистого компонента, отличающийся тем, что он содержит отходы хлопкового производства улюк и линт в соотношении (30-50)(50-70),обработанные 10-20 раствором борной соли в количестве 350-400 г/м 2 и высушенные при 120 С.
