Способ внутренней облицовки крупногабаритных емкостей для хранения агрессивных жидкостей

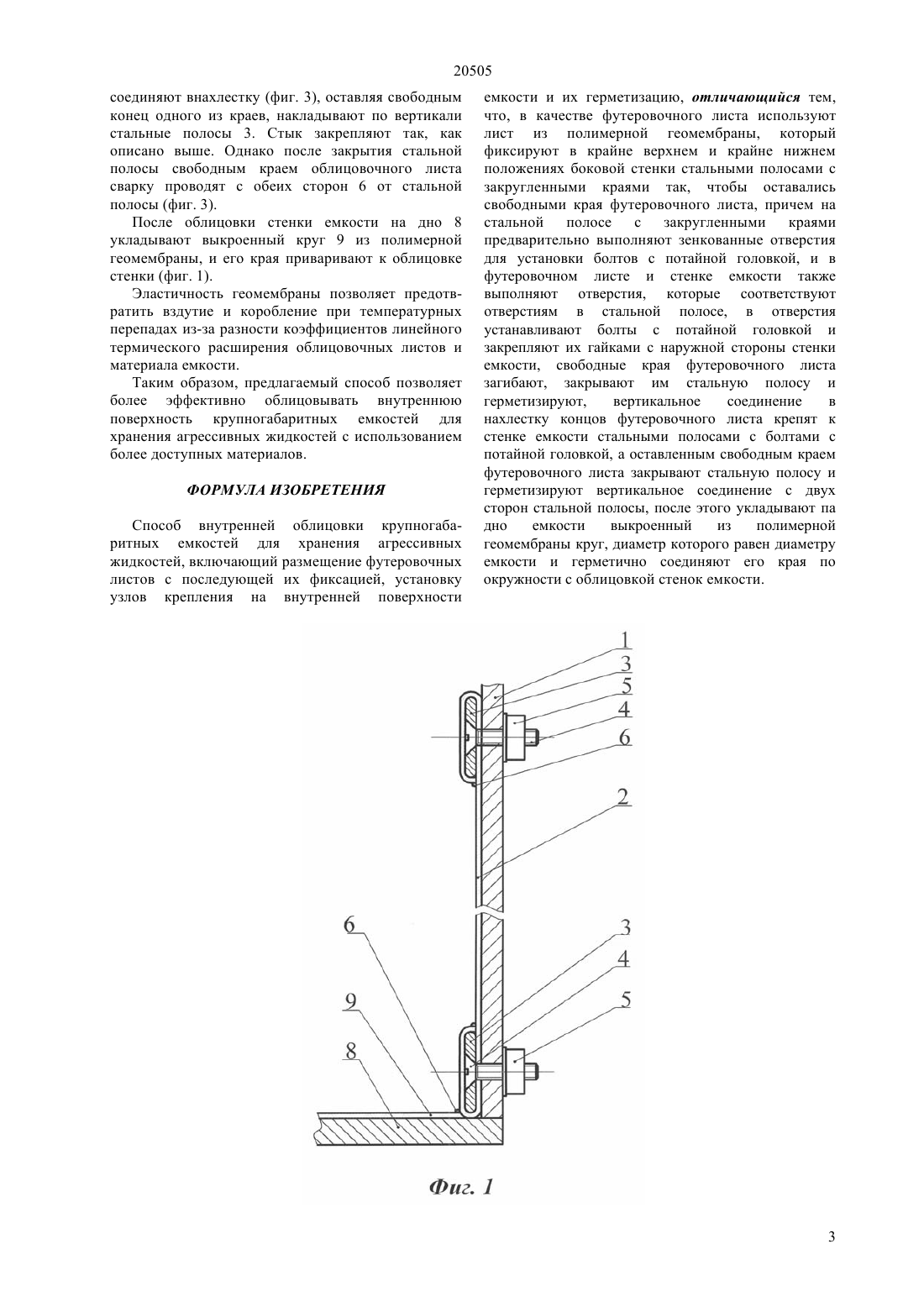

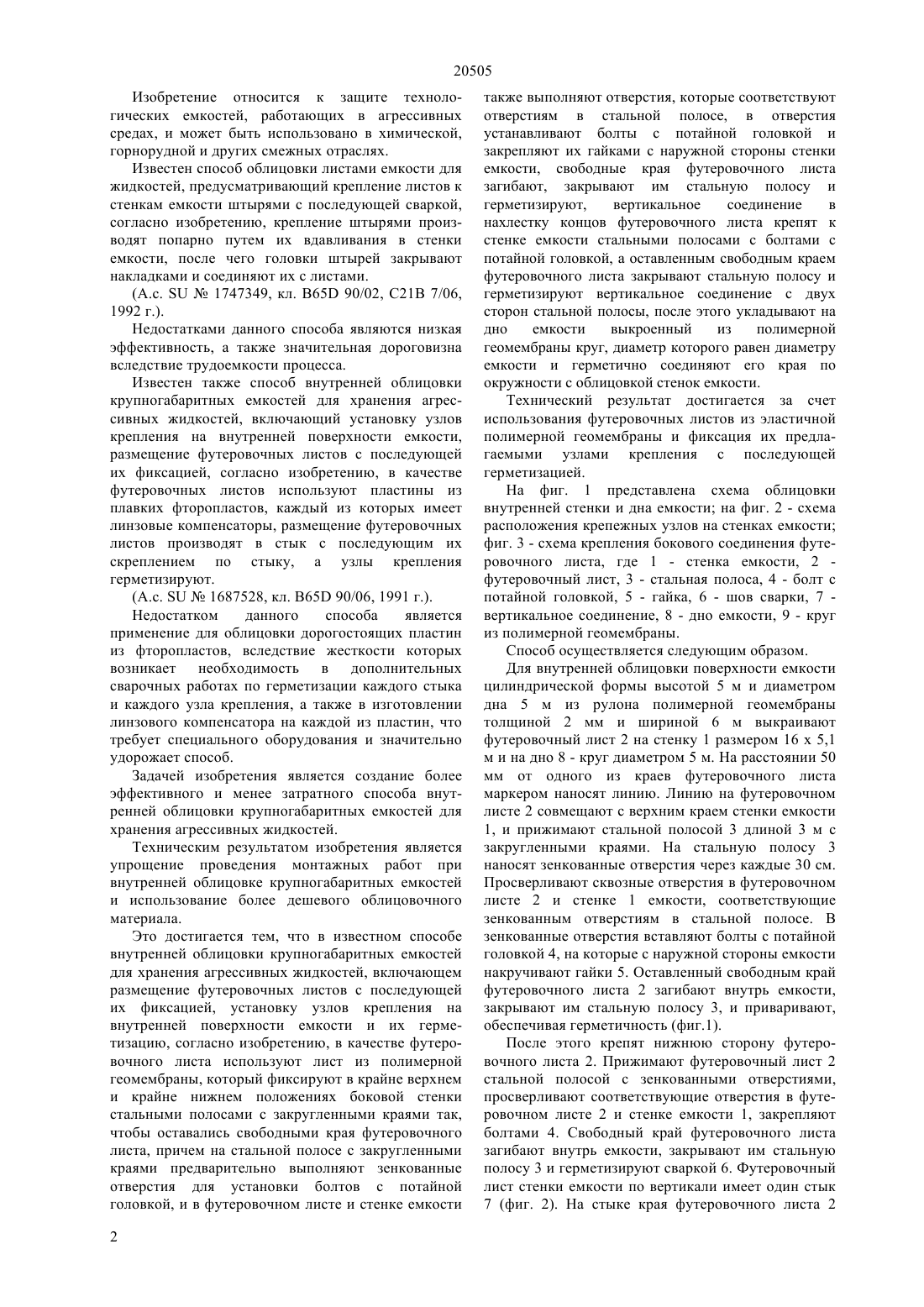

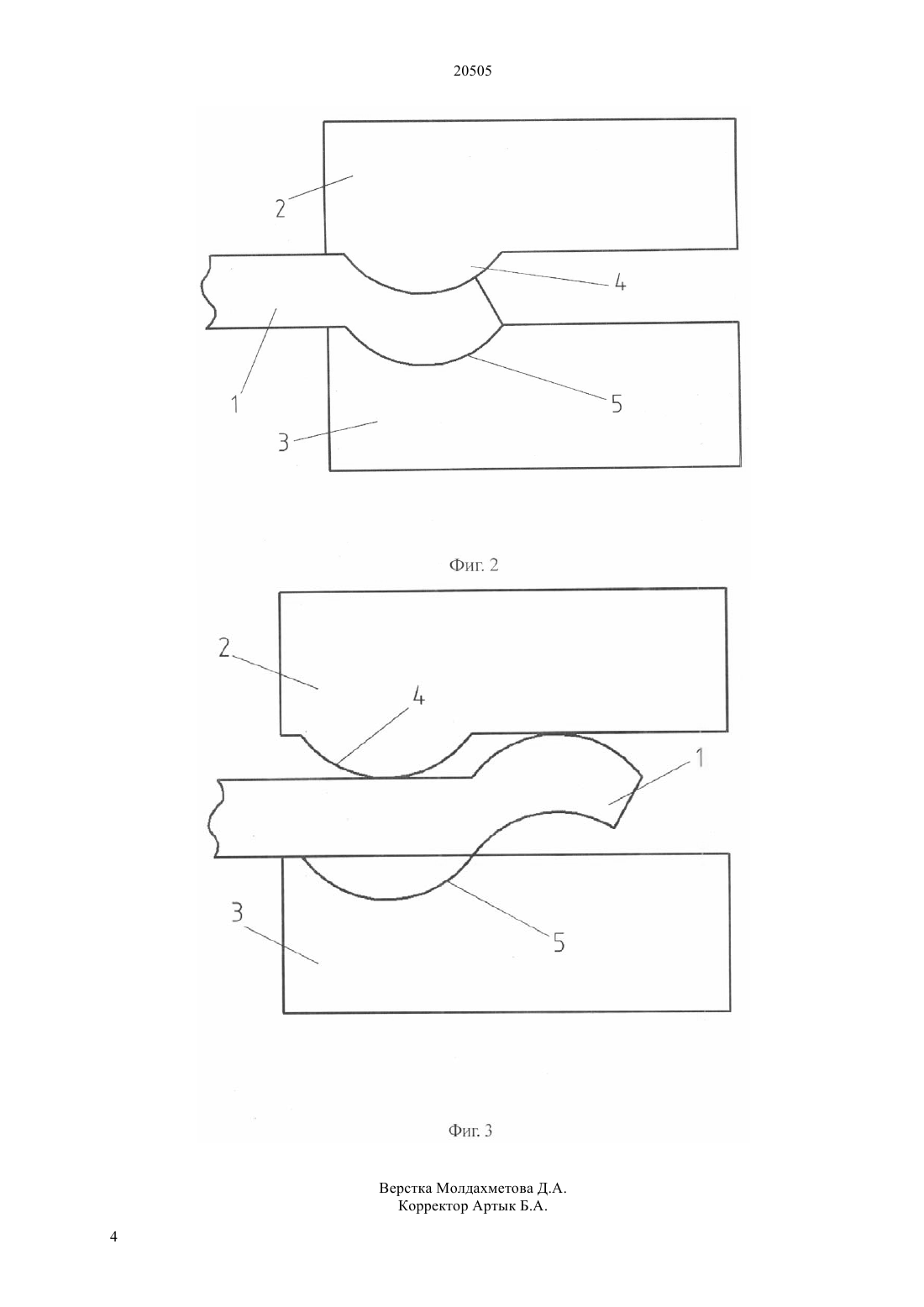

(51) 65 90/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ согласно изобретению, в качестве футеровочного листа используют лист из полимерной геомембраны, который фиксируют в крайне верхнем и крайне нижнем положениях боковой стенки стальными полосами с закругленными краями так,чтобы оставались свободными края футеровочного листа, причем на стальной полосе с закругленными краями предварительно выполняют зенкованные отверстия для установки болтов с потайной головкой, и в футеровочном листе и стенке емкости также выполняют отверстия, которые соответствуют отверстиям в стальной полосе, в отверстия устанавливают болты с потайной головкой и закрепляют их гайками с наружной стороны стенки емкости, свободные края футеровочного листа загибают, закрывают им стальную полосу и герметизируют,вертикальное соединение в нахлестку концов футеровочного листа крепят к стенке емкости стальными полосами с болтами с потайной головкой, а оставленным свободным краем футеровочного листа закрывают стальную полосу и герметизируют вертикальное соединение с двух сторон стальной полосы, после этого укладывают на дно емкости выкроенный из полимерной геомембраны круг, диаметр которого равен диаметру емкости и герметично соединяют его края по окружности с облицовкой стенок емкости.(72) Карманов Тогыс Досмурзаевич Саттаров Мажит Турсунбаевич Дуйсебаев Сабыржан Оразович(73) Товарищество с ограниченной ответственностью Институт высоких технологий,Товарищество с ограниченной ответственностью Горнорудная компания(54) СПОСОБ ВНУТРЕННЕЙ ОБЛИЦОВКИ КРУПНОГАБАРИТНЫХ ЕМКОСТЕЙ ДЛЯ ХРАНЕНИЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ(57) Изобретение относится к защите технологических емкостей, работающих в агрессивных средах, и может быть использовано в химической,горнорудной и других смежных отраслях. Техническим результатом изобретения является упрощение проведения монтажных работ при внутренней облицовке крупногабаритных емкостей и использование более дешевого облицовочного материала. Это достигается тем, что в известном способе внутренней облицовки крупногабаритных емкостей для хранения агрессивных жидкостей, включающем размещение футеровочных листов с последующей их фиксацией, установку узлов крепления на внутренней поверхности емкости и их герметизацию, 20505 Изобретение относится к защите технологических емкостей, работающих в агрессивных средах, и может быть использовано в химической,горнорудной и других смежных отраслях. Известен способ облицовки листами емкости для жидкостей, предусматривающий крепление листов к стенкам емкости штырями с последующей сваркой,согласно изобретению, крепление штырями производят попарно путем их вдавливания в стенки емкости, после чего головки штырей закрывают накладками и соединяют их с листами.(А.с.1747349, кл. 65 90/02, С 21 В 7/06,1992 г.). Недостатками данного способа являются низкая эффективность, а также значительная дороговизна вследствие трудоемкости процесса. Известен также способ внутренней облицовки крупногабаритных емкостей для хранения агрессивных жидкостей, включающий установку узлов крепления на внутренней поверхности емкости,размещение футеровочных листов с последующей их фиксацией, согласно изобретению, в качестве футеровочных листов используют пластины из плавких фторопластов, каждый из которых имеет линзовые компенсаторы, размещение футеровочных листов производят в стык с последующим их скреплением по стыку, а узлы крепления герметизируют.(.с.1687528, кл. 65 90/06, 1991 г.). Недостатком данного способа является применение для облицовки дорогостоящих пластин из фторопластов, вследствие жесткости которых возникает необходимость в дополнительных сварочных работах по герметизации каждого стыка и каждого узла крепления, а также в изготовлении линзового компенсатора на каждой из пластин, что требует специального оборудования и значительно удорожает способ. Задачей изобретения является создание более эффективного и менее затратного способа внутренней облицовки крупногабаритных емкостей для хранения агрессивных жидкостей. Техническим результатом изобретения является упрощение проведения монтажных работ при внутренней облицовке крупногабаритных емкостей и использование более дешевого облицовочного материала. Это достигается тем, что в известном способе внутренней облицовки крупногабаритных емкостей для хранения агрессивных жидкостей, включающем размещение футеровочных листов с последующей их фиксацией, установку узлов крепления на внутренней поверхности емкости и их герметизацию, согласно изобретению, в качестве футеровочного листа используют лист из полимерной геомембраны, который фиксируют в крайне верхнем и крайне нижнем положениях боковой стенки стальными полосами с закругленными краями так,чтобы оставались свободными края футеровочного листа, причем на стальной полосе с закругленными краями предварительно выполняют зенкованные отверстия для установки болтов с потайной головкой, и в футеровочном листе и стенке емкости 2 также выполняют отверстия, которые соответствуют отверстиям в стальной полосе, в отверстия устанавливают болты с потайной головкой и закрепляют их гайками с наружной стороны стенки емкости, свободные края футеровочного листа загибают, закрывают им стальную полосу и герметизируют,вертикальное соединение в нахлестку концов футеровочного листа крепят к стенке емкости стальными полосами с болтами с потайной головкой, а оставленным свободным краем футеровочного листа закрывают стальную полосу и герметизируют вертикальное соединение с двух сторон стальной полосы, после этого укладывают на дно емкости выкроенный из полимерной геомембраны круг, диаметр которого равен диаметру емкости и герметично соединяют его края по окружности с облицовкой стенок емкости. Технический результат достигается за счет использования футеровочных листов из эластичной полимерной геомембраны и фиксация их предлагаемыми узлами крепления с последующей герметизацией. На фиг. 1 представлена схема облицовки внутренней стенки и дна емкости на фиг. 2 - схема расположения крепежных узлов на стенках емкости фиг. 3 - схема крепления бокового соединения футеровочного листа, где 1 - стенка емкости, 2 футеровочный лист, 3 - стальная полоса, 4 - болт с потайной головкой, 5 - гайка, 6 - шов сварки, 7 вертикальное соединение, 8 - дно емкости, 9 - круг из полимерной геомембраны. Способ осуществляется следующим образом. Для внутренней облицовки поверхности емкости цилиндрической формы высотой 5 м и диаметром дна 5 м из рулона полимерной геомембраны толщиной 2 мм и шириной 6 м выкраивают футеровочный лист 2 на стенку 1 размером 16 х 5,1 м и на дно 8 - круг диаметром 5 м. На расстоянии 50 мм от одного из краев футеровочного листа маркером наносят линию. Линию на футеровочном листе 2 совмещают с верхним краем стенки емкости 1, и прижимают стальной полосой 3 длиной 3 м с закругленными краями. На стальную полосу 3 наносят зенкованные отверстия через каждые 30 см. Просверливают сквозные отверстия в футеровочном листе 2 и стенке 1 емкости, соответствующие зенкованным отверстиям в стальной полосе. В зенкованные отверстия вставляют болты с потайной головкой 4, на которые с наружной стороны емкости накручивают гайки 5. Оставленный свободным край футеровочного листа 2 загибают внутрь емкости,закрывают им стальную полосу 3, и приваривают,обеспечивая герметичность (фиг.1). После этого крепят нижнюю сторону футеровочного листа 2. Прижимают футеровочный лист 2 стальной полосой с зенкованными отверстиями,просверливают соответствующие отверстия в футеровочном листе 2 и стенке емкости 1, закрепляют болтами 4. Свободный край футеровочного листа загибают внутрь емкости, закрывают им стальную полосу 3 и герметизируют сваркой 6. Футеровочный лист стенки емкости по вертикали имеет один стык 7 (фиг. 2). На стыке края футеровочного листа 2 20505 соединяют внахлестку (фиг. 3), оставляя свободным конец одного из краев, накладывают по вертикали стальные полосы 3. Стык закрепляют так, как описано выше. Однако после закрытия стальной полосы свободным краем облицовочного листа сварку проводят с обеих сторон 6 от стальной полосы (фиг. 3). После облицовки стенки емкости на дно 8 укладывают выкроенный круг 9 из полимерной геомембраны, и его края приваривают к облицовке стенки (фиг. 1). Эластичность геомембраны позволяет предотвратить вздутие и коробление при температурных перепадах из-за разности коэффициентов линейного термического расширения облицовочных листов и материала емкости. Таким образом, предлагаемый способ позволяет более эффективно облицовывать внутреннюю поверхность крупногабаритных емкостей для хранения агрессивных жидкостей с использованием более доступных материалов. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ внутренней облицовки крупногабаритных емкостей для хранения агрессивных жидкостей, включающий размещение футеровочных листов с последующей их фиксацией, установку узлов крепления на внутренней поверхности емкости и их герметизацию, отличающийся тем,что, в качестве футеровочного листа используют лист из полимерной геомембраны, который фиксируют в крайне верхнем и крайне нижнем положениях боковой стенки стальными полосами с закругленными краями так, чтобы оставались свободными края футеровочного листа, причем на стальной полосе с закругленными краями предварительно выполняют зенкованные отверстия для установки болтов с потайной головкой, и в футеровочном листе и стенке емкости также выполняют отверстия, которые соответствуют отверстиям в стальной полосе, в отверстия устанавливают болты с потайной головкой и закрепляют их гайками с наружной стороны стенки емкости, свободные края футеровочного листа загибают, закрывают им стальную полосу и герметизируют,вертикальное соединение в нахлестку концов футеровочного листа крепят к стенке емкости стальными полосами с болтами с потайной головкой, а оставленным свободным краем футеровочного листа закрывают стальную полосу и герметизируют вертикальное соединение с двух сторон стальной полосы, после этого укладывают па дно емкости выкроенный из полимерной геомембраны круг, диаметр которого равен диаметру емкости и герметично соединяют его края по окружности с облицовкой стенок емкости.
