Комплекс для сушки и обжига кирпича с его транспортировкой в кассетах, кассета для транспортировки кирпича и предназначенные для использования в комплексе автомат-садчик, автомат- укладчик сушило и накопитель кассет

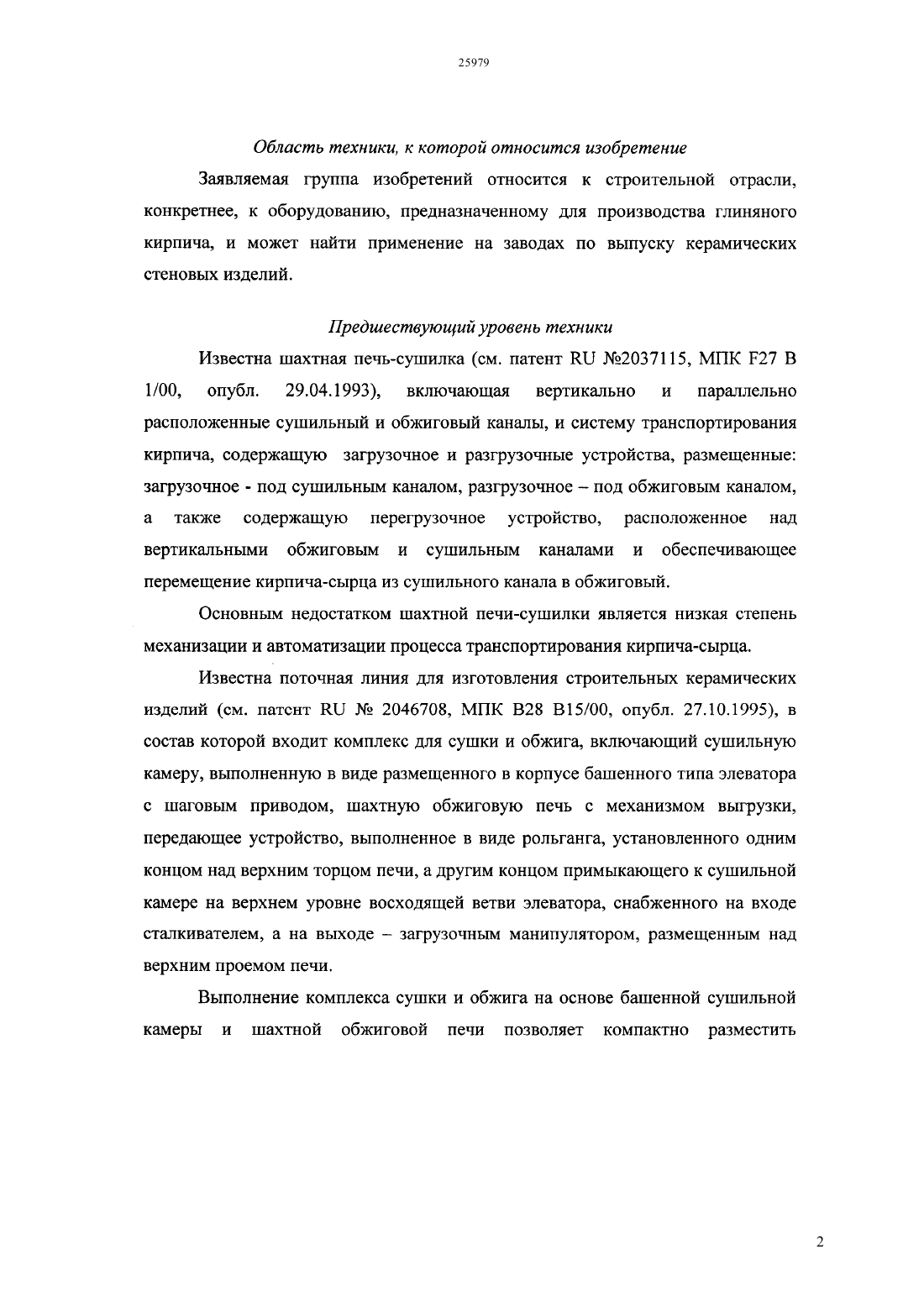

(51) 28 15/00 (2010.01) 28 13/02 (2010.01) 27 3/12 (2010.01) 27 1/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ кирпича, и может найти применение на заводах по выпуску керамических стеновых изделий. Комплекс для сушки и обжига кирпича содержит вертикальные обжиговый канал, канал сушила и шахту накопителя пустых кассет. Кассета предназначена для транспортировки кирпича в процессе сушки и для установки кирпича в обжиговый канал, и выполнена с подвижными стержнями, при отводе которых раскрывается дно кассеты. Конструкция автомата-укладчика включает продольный и поперечный транспортеры, из которых поперечный транспортер заполняет кирпичом-сырцом ячейки кассеты в процессе ее перемещения к каналу сушила. Автомат-садчик перемещает заполненную кирпичом кассету к обжиговому каналу, посредством механизма выгрузки раскрывает кассету в ее донной части при одновременном удержании кассеты механизмом захвата, и, далее, пустую кассету переносит к накопителю. Техническим результатом,на достижение которого направлена группа изобретений, включающая решение комплекса и его оборудования, является возможность повышения степени автоматизации и механизации как комплекса в целом, так и составных его частей, и повышение надежности их работы за счет того, что на всех технологических участках комплекса имеет место сопряженность оборудования комплекса с конструкцией кассеты для транспортировки кирпича-сырца.(56) Шлегель И.Ф. и др. Линия обжига кирпича ШЛ-320//Строительные материалы, 2003,3, с. 30312151354 1, кл. 27 3/12, 27 9/26,2000980992, кл. 28 13/00, 19822054354 1, кл. 28 15/00, 19962119489 , кл. 27 3/12, 19832017993, кл. 27 3/12, 1971.(54) КОМПЛЕКС ДЛЯ СУШКИ И ОБЖИГА КИРПИЧА С ЕГО ТРАНСПОРТИРОВКОЙ В КАССЕТАХ,КАССЕТА ДЛЯ ТРАНСПОРТИРОВКИ КИРПИЧА И ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ИСПОЛЬЗОВАНИЯ В КОМПЛЕКСЕ АВТОМАТ-САДЧИК, АВТОМАТ- УКЛАДЧИК,СУШИЛО И НАКОПИТЕЛЬ КАССЕТ(57) Группа изобретений относится к строительной отрасли,конкретнее,к оборудованию,предназначенному для производства глиняного ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплекс для сушки и обжига кирпича с его транспортировкой в кассетах,содержащий вертикальные обжиговый канал, канал сушила и шахту накопителя пустых кассет, установленный под упомянутыми накопителем и сушилом конвейер, несущий кассеты от шахты накопителя до канала сушила, автомат-укладчик, заполняющий кирпичом-сырцом кассеты в процессе их перемещения вышеупомянутым конвейером, и установленный над каналами с возможностью горизонтального возвратно-поступательного перемещения автомат-садчик,снабженный 29 механизмом захвата кассеты и переносящий кассеты с кирпичом к обжиговому каналу, при этом шахта накопителя выполнена с механизмом опускания пустых кассет, канал сушила - с механизмами подъема заполненных кирпичом-сырцом кассет,обжиговый канал - со снижателем садки кирпича,связанным транспортером с механизмом выгрузки готовых изделий, отличающийся тем, что автоматсадчик выполнен с механизмом выгрузки кирпича из кассеты в объем обжигового канала,раскрывающим кассету в ее донной части при одновременном удержании кассеты механизмом захвата, и с возможностью переноса кассеты от обжигового канала к шахте накопителя в процессе горизонтального возвратно-поступательного перемещения. 2. Кассета для транспортировки кирпича,предназначенная для использования в комплексе по п. 1, содержащая прямоугольный корпус,разделенный взаимно перпендикулярными перегородками на сквозные, с частичным перекрытием донной части ячейки для размещения в них кирпичей, снабженная выступающими за стенки корпуса держателями кассеты для ее захвата при транспортировке,отличающаяся тем,что частичное перекрытие донной части ячеек выполнено в виде параллельных стержней,пропущенных под рядами ячеек и смонтированных с возможностью их перемещения к параллельным им перегородкам и возврата в исходное положение. 3. Кассета по п. 2, отличающаяся тем, что стержни концевыми частями свободно установлены в удлиненных прорезях, выполненных на двух противолежащих стенках корпуса таким образом,что один край каждой прорези размещен вблизи места закрепления торца близлежащей к прорези перегородки, параллельной упомянутым стержням. 4. Кассета по п. 3, отличающаяся тем, что под каждым рядом ячеек, ограниченным параллельными стержням перегородками,пропущена пара стержней, разнесенных между собой со смещением одного стержня к одной упомянутой перегородке,другого стержня - к другой перегородке. 5. Кассета по п. 3 или п. 4, отличающаяся тем,что удлиненные прорези выполнены под углом их продольной оси к продольному краю стенки корпуса таким образом, что край прорези, размещенный вблизи места закрепления перегородки, приподнят относительно второго края прорези, приближенного к донной части кассеты, при этом стержни выполнены круглыми. 6. Кассета по п. 2, отличающаяся тем, что перегородки кассеты выполнены согнутыми из листового материала и установлены сгибом вверх,причем перегородки, параллельные стержням,выполнены с шириной,перекрывающей обращенные к перегородке края удлиненных прорезей и обеспечивающей возможность захода под перегородку соответствующих стержней при перемещении их концов вдоль этих прорезей. 7. Кассета по п. 2, отличающаяся тем, что ее держатели выполнены в виде консольных валиков, закрепленных на двух противоположных стенках корпуса с внешней его стороны. 8. Кассета по п. 4, отличающаяся тем, что концевые части парных стержней связаны между собой пружинами. 9. Автомат-укладчик, предназначенный для использования в комплексе по п. 1, содержащий продольный транспортер для подачи кирпичасырца, несущий кассеты конвейер, поперечный транспортер и перекладчик кирпича-сырца с продольного транспортера на поперечный транспортер, отличающийся тем, что продольный транспортер смонтирован параллельно несущему кассеты конвейеру, проходящему под поперечным транспортером, выполненным в виде бесконечной,совершающей шаговое движение цепи, снабженной закрепленными на ее звеньях лопатками,выполненными с возможностью толкающего воздействия на торец кирпича-сырца,и размещенного под цепью рольганга,представляющего собой совокупность свободно вращающихся роликов, смонтированных на верхних плоскостях тумб, выполненных на поверхности траверсы,установленной с возможностью вертикального возвратно-поступательного перемещения, при котором в верхнем положении траверсы рольганг размещен на одном уровне с продольным транспортером, а в нижнем положении траверсы - под кассетой. 10. Автомат-укладчик по п. 9, отличающийся тем, что тумбы на поверхности траверсы выполнены с возможностью их свободного прохождения в ячейки кассеты между стержнями. 11. Автомат-укладчик по п. 9, отличающийся тем, что он снабжен упором, останавливающим кирпич-сырец на уровне поперечного транспортера,при этом перекладчик изделий выполнен в виде толкателя, установленного вблизи упора и выполненного с возможностью воздействия на кирпич-сырец в направлении вдоль поперечного транспортера. 12. Автомат-укладчик по п. 11, отличающийся тем, что привод толкателя выполнен в виде пневмоцилиндра. 13. Автомат-укладчик по п. 9, отличающийся тем, что несущий кассеты конвейер выполнен в виде двух, параллельно размещенных, замкнутых цепей,каждая из которых растянута между ведущей и ведомой звездочками, и ведущие звездочки упомянутых цепей установлены на один ведущий вал, при этом на цепях периодически закреплены гнезда для установки в них держателей кассеты,служащих для ее захвата при транспортировке. 14. Автомат-укладчик по п. 9, отличающийся тем, что продольный транспортер выполнен в виде двух приводных рольгангов, установленных с двух сторон несущего кассеты конвейера, приводящихся в движение поочередно, при этом автомат-укладчик снабжен двумя упорами, останавливающими кирпич-сырец на каждом рольганге на уровне поперечного транспортера, и двумя толкателями,установленными каждый вблизи одного из упоров и 30
