Плита перекрытия для сборных конструкций

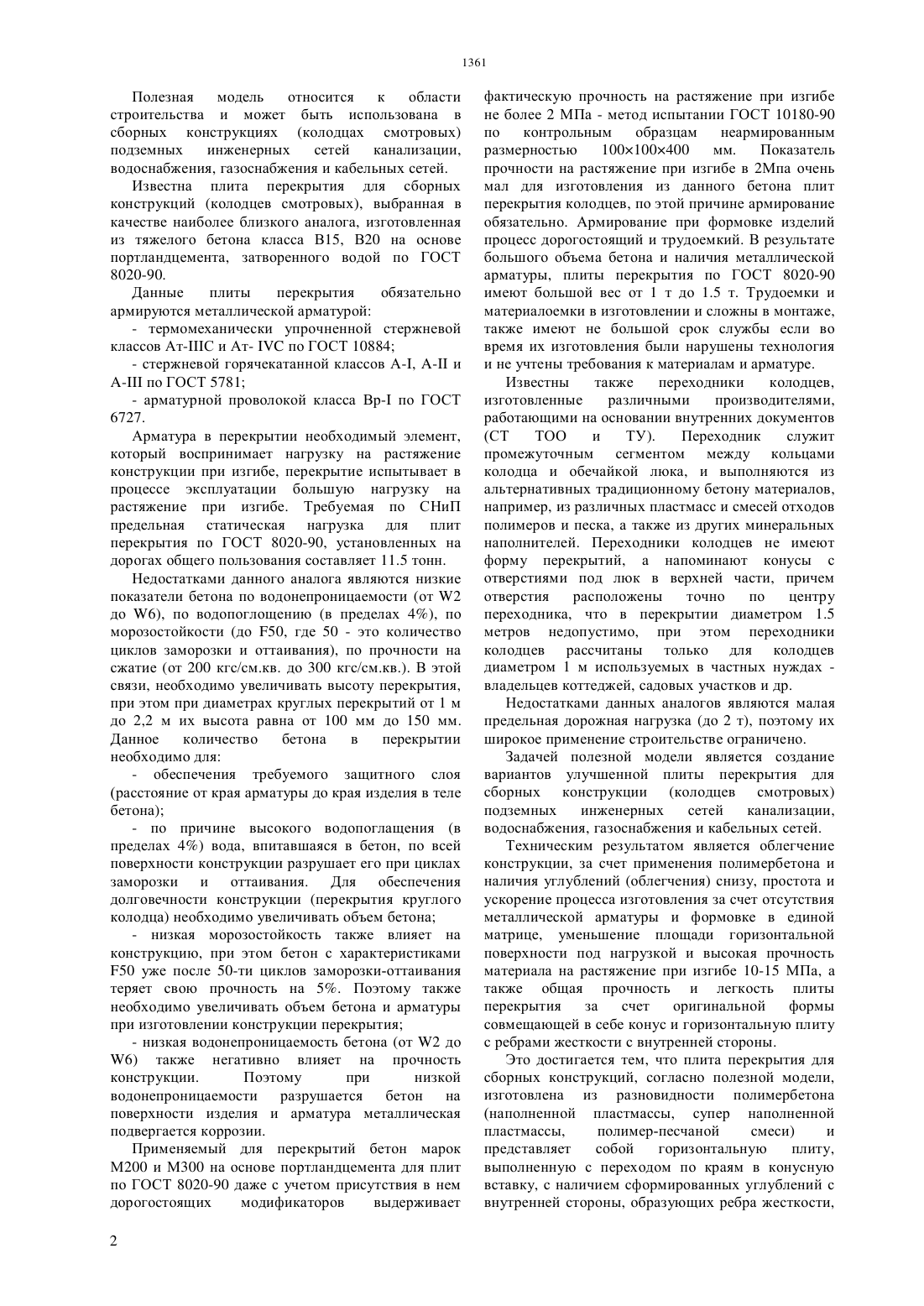

Полезная Модель строительства И может сборных конструкциях (колодцах смотровых) подземных инженерных сетей канализации,водоснабжения, газоснабжения И кабельных сетей.Известна плита перекрытия для сборных конструкций (колодцев смотровых), выбранная в качестве наиболее близкого аналога, изготовленная из тяжелого бетона класса В 15, В 20 на основе портландцемента, затворенного водой по ГОСТ 8020-90.Данные плиты перекрытия армируются металлической арматурой- термомеханически упрочненной стержневой классов Ат-ПТС И Ат- ТУС по ГОСТ 10884- стержневой горячекатанной классов А-Т, А-П и А-ПТ по ГОСТ 5781- арматурной проволокой класса Вр-1 по ГОСТ 6727.Арматура в перекрь 1 тИи необходимый элемент,который воспринимает нагрузку на растяжение конструкции при изгибе, перекрь 1 тИе испытывает впроцессе эксплуатации большую нагрузку на растяжение при изгибе. Требуемая по СНИП предельная статическая нагрузка для плитперекрытия по ГОСТ 8020-90, установленных на дорогах общего пользования составляет 11.5 тонн. Недостатками данного аналога являются низкие показатели бетона по водонепроницаемости (от 72 до 7/6), по водопоглощению (в пределах 4), по морозостойкости (до 1350, где 50 - это количество циклов заморозки И оттаивания), по прочности на сжатие (от 200 кгс/см.кв. до 300 кгс/см.кв.). В этой связи, необходимо увеличивать высоту перекрытия,при этом при диаметрах круглых перекрытий от 1 м до 2,2 м их высота равна от 100 мм до 150 мм.Данное количество бетона в перекрытии необходимо для- обеспечения требуемого защитного слоя(расстояние от края арматуры до края изделия в теле бетона)- по причине высокого водопоглаЩенИя (в пределах 4) вода, впитавшаяся в бетон, по всей поверхности конструкции разрушает его при циклах заморозки И оттаивания. Для обеспечения долговечности конструкции (перекрытия круглого колодца) необходимо увеличивать объем бетона- низкая морозостойкость также влияет на конструкцию, при этом бетон с характеристиками 1350 уже после 50-ти циклов заморозки-оттаивания теряет свою прочность на 5. Поэтому также необходимо увеличивать объем бетона И арматуры при изготовлении конструкции перекрытия- низкая водонепроницаемость бетона (от 72 до7/6) также негативно влияет на прочность конструкции. Поэтому при низкой водонепроницаемости разрушается бетон наповерхности Изделия И арматура металлическая подвергается коррозии.Применяемый для перекрь 1 тИй бетон марок М 200 И МЗОО на основе портландцемента для плит по ГОСТ 8020-90 даже с учетом присутствия в нем дорогостоящих модификаторов выдерживаетфактическую прочность на растяжение при изгибе не более 2 МПа - метод испытании ГОСТ 10180-90 по контрольным образцам неармированным размерностью 100100 х 400 мм. Показатель прочности на растяжение при изгибе в 2 Мпа очень мал для Изготовления из данного бетона плит перекрытия колодцев, по этой причине армирование обязательно. Армирование при формовке изделий процесс дорогостоящий И трудоемкий. В результате большого объема бетона и наличия металлической арматуры, плиты перекрытия по ГОСТ 8020-90 Имеют большой вес от 1 т до 1.5 т. Трудоемки И материалоемки в изготовлении И сложны в монтаже,также имеют не большой срок службы если во время их Изготовления были нарушены технология И не учтены требования к материалам и арматуре. Известны также переходники колодцев,Изготовленные различными производителями,работающими на основании внутренних документов(СТ ТОО И ТУ). Переходник служит промежуточным сегментом между кольцами колодца И обечайкой люка, и выполняются из альтернативных традиционному бетону материалов,например, из различных пластмасс И смесей отходов полимеров И песка, а также из других минеральных наполнителей. Переходники колодцев не имеют форму перекрытий, а напоминают конусы с отверстиями под люк в верхней части, причем отверстия расположены точно по центру переходника, что в перекрь 1 тИИ диаметром 1.5 метров недопустимо, при этом переходники колодцев рассчитаны только для колодцев диаметром 1 м Используемых в частных нуждах владельцев коттеджей, садовых участков и др. Недостатками данных аналогов являются малая предельная дорожная нагрузка (до 2 т), поэтому их широкое применение строительстве ограничено. Задачей полезной модели является создание вариантов улучшенной плиты перекрытия для сборных конструкции (колодцев смотровых) подземных инженерных сетей канализации,водоснабжения, газоснабжения И кабельных сетей. Техническим результатом является облегчение конструкции, за счет применения полимербетона и наличия углублений (облегчения) снизу, простота И ускорение процесса Изготовления за счет отсутствия металлической арматуры и формовке в единой матрице, уменьшение площади горизонтальной поверхности под нагрузкой и высокая прочность материала на растяжение при изгибе 10-15 МПа, а также общая прочность И легкость ПЛИТЫ перекрытия за счет оригинальной формы совмещающей в себе конус И горизонтальную плиту с ребрами жесткости с внутренней стороны. Это достигается тем, что плита перекрытия для сборных конструкций, согласно полезной модели, Изготовлена из разновидности полимербетона(наполненной пластмассы, супер наполненной пластмассы, полимер-песчаной смеси) И представляет собой горизонтальную плиту, выполненную с переходом по краям в конусную вставку, с наличием сформированных углублений с внутренней стороны, образующих ребра жесткости, И отверстия для посадки обечайки с крышкой или ремонтной вставки. Таким образом, плита перекрытия и обечайка с крышкой являются единой конструкцией. Глубина сформированных углублений с внутренней стороны составляет 40-70 мм. Отверстие для посадки обечайки с крышкой или ремонтной вставки образовано под уклоном 20.Крышка садится на обечайку, а обечайка в свою очередь садится на плиту перекрытия на глубину 70 мм для предотвращения смещения И усиления перекрытия при изгибе под нагрузкой. Обечайка может устанавливаться на ремонтную вставку,которая в свою очередь тоже садится на плиту перекрытия на глубину 50 мм (также для предотвращения смещения). Применение ремонтной вставки позволяет увеличить высоту обечайки с крышкой над перекрытием на различную высоту с шагом 50 мм.В плите перекрытия дополнительным усовершенствованием является наличие закладной гайки под установку рым-болта (ГОСТ 4751-73 Рь 1 м-болть 1. Технические условия). Рым-болт выполняет две функции 1) монтаж плиты перекрытия, в котором рым-болт играет роль монтажной петли под кран 2) фиксирование плиты перекрытия к стеновому кольцу, в данном случае рым-болт вкручивается с нижней части и служит петлей крепежным элементам, которые стягивают перекрытие к стеновому кольцу.В заявленной плите перекрытия применено конструкционные изменения. Предлагается формовать плиту перекрытия в пресс-формах матрицах под различным давлением (в зависимости от используемой смеси). Матрицы имеют очень малые погрешности в размерах. Готовые плиты перекрытия по причине термической усадки имеют отклонения в пределах 3 (для бетонных конструкции это очень высокая точность изготовления). По причине термической усадки смеси матрицы для формовки изделия изготовлены с учетом усадки формуемых изделий и имеют первоначальные размеры превышающие конечные размеры изделия на величину расчетной усадки, при этом плиты перекрытия точных геометрических размеров будут точно монтироваться на другие сегменты колодца при сборе колодца в полевых условиях И обеспечат необходимую герметизацию и простоту монтажа/ сборки.Заявленная плита перекрытия может формоваться в матрицах в виде одного однородного изделия, поэтому плита перекрытия может иметь сложную форму, при этом заявленная плита перекрытия имеет- углубления с внутренней стороны,формирующие ребра жесткости сечением 30 х 50 мм 30 х 80 мм 4050 мм, 4070 мм, мм, 6 О 70 мм.На фиг.1-3 представлена плита перекрытия для сборных конструкций в различных видах.На фиг.4-5 представлена обечайка плиты перекрытия для сборных конструкций в различных видах.На фиг.6-7 представлена ремонтная вставка плиты перекрытия для сборных конструкций в различных видах.На фиг.8-9 представлена крышка плиты перекрытия для сборных конструкций в различных видах.На фиг.10-11 представлена закладная гайка под рым-болт плиты перекрытия для сборных конструкций в различных видах.На фиг.12-13 представлена плита перекрытие в сборе с обечайкой, ремонтной вставкой и крышкой.Плита перекрытия для сборных конструкцийпредставляет собой горизонтальную плиту (1),выполненную с переходом по краям в конусную вставку (2), с наличием сформированных углублений (3) с внутренней стороны и отверстия(4) для посадки обечайки (5) с крышкой (7) или ремонтной вставки (6). Глубина сформированных углублений (3) с внутренней стороны составляет 4070 мм. Отверстие (4) для посадки обечайки (5) с крышкой (7) или ремонтной вставки (6) образовано под уклоном 20.Полезная модель осуществляется следующимНастоящая полезная модель поясняется конкретным примером, который наглядно демонстрирует возможность достиженияприведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным.Заявленная плита перекрытия изготовлена из альтернативных материалов, таких как- полимербетон, т.е. бетон на основе термопластичных вяжущих материалов с различными минеральными мелкозернистыми наполнителями- наполненная пластмасса, т.е. разновидность полимербетона на основе термопластичныхвяжущих материалов с минеральным измельченным наполнителем (доля полимерной составляющей в смеси 15-20 по массе)- СуПСр НЗПОЛНСННЗЯ пластмасса, Т.С. рЗЗНОВИДНОСТЬ полимербетона на ОСНОВС ТСРМОПЛЗСТИЧНЫХ ВЯЖУЩИХ МЗТСрИЗЛОВ Сминеральным измельченным наполнителем (доля полимерной составляющей 10 по массе)- полимербетон из полимер-песчанной смеси, т.е. разновидность полимербетона, в котором термопластичным вяжущим материалом являются переработанные отходы пластмасс и прочих полимеров (доля полимеров в данных смесях 2530 по массе), в качестве наполнителя - песок кварцевый.Кроме применения альтернативных бетону материалов, в заявленной плите перекрытия не применяется металлическое армирование перекрытия за счет повышенных характеристиквышеперечисленных полимербетонных композитных смесей. Но допускается для еще большего увеличения прочности плиты применить армирование композитной полимерной арматурой по ГОСТ 319.38-2012. А именно до закладки рабочей массы (полимербетона) в пресс-форму матрицу уложить в нижнюю часть пресс-формыжесткости плиты перекрытия. Защитный слой в данном случае должен быть не менее 15 мм. Также допускается в качестве армирование использование геосетки, стеклосетки и композитной сетки. В случае применения сеток их следует укладывать при формовке изделия в матрицу по площади горизонтальной поверхности.композитную арматуру сечением 4-12 мм в Ниже приведено сравнение показателей бетона образующие ребра жесткости углубления. на основе портландцемента марки М 200, полимерКонфигурация композитной полимерной арматуры песчанного бетона и супер наполненной должно соответствовать конфигурации ребер пластмассы Не показатель бетон марки М 200 полимер-песчаннь 1 й Супер наполненная бетон пластмасса 1 Прочность на сжатие 15 МПа 15 МПа 40-80 МПа 2 Прочность на растяжение при 1,5-2 МПа 12-15 МПа 25-40 МПа изгибе 3 Водонепронецаемость 72-776 Шб-ШЗ 78-720 4 Водопоглащение 4 0.4 менее 0.4 5 Морозостойкость 1350 13200 13500- 131000 В результате чего, повышенные характеристики б) за счет высокой водонепроницаемости, полимербетонов, наполненных и супер наполненных пластмасс исключают недостатки,присущие плитам перекрытия из традиционного бетона на основе портландцемента.Заявленную плиту перекрытия можно применять для установки на колодЦа бетонные по ГОСТ 802090, СТ РК 1971, в государственном бюджетномСТрОИТСЛЬСТВС ИНЖСНСрНЫХ ССТСЙ, В КОТОрОМ ДОрОЖНЫС нагрузки И ИНЫС требования НОВОЙ ПЛИТЫ ПСрСКрЫТИЯ СООТВСТСТВУЮТ ТСХНИЧССКИМ регламентам уТрСЖДСННЫМИ ПОСТЗНОВЛСНИС- ЪГ 962 от 19 января 2002 года Об утверждении допустимых параметров автотранспортных средств,предназначенных для движения по автомобильным дорогам РК- М 90 от 4 февраля 2008 года Процедуры подтверждения соответствия.Преимуществами заявленной плиты перекрытия для сборных конструкций являютсяа) за счет очень высоких характеристик на прочность на растяжение при изгибе и прочности на сжатие можно исключить металлическое армирование.морозостойкости и низкого водопоглощения можно уменьшить объем смеси в перекрытии уменьшив высоту изделия на 20-30 мм, и при этом сохранится срок эксплуатации.1. Плита перекрытия для сборных конструкций,отличающаяся тем, что изготовлена из полимербетона и представляет собой горизонтальную плиту, выполненную с переходом по краям в конусную вставку, с наличием сформированных углублений с внутренней стороны,образующих ребра жесткости, и отверстия для посадки обечайки с крышкой или ремонтной вставки.2. Плита по п.1, отличающаяся тем, что в качестве полимербетона использован, по меньшей мере, один полимербетон, выбранный из группы наполненная пластмасса, супернаполненная пластмасса, бетон из полимер-песчанной смеси.3. Плита по п.1, отличающаяся тем, что глубина сформированных углублений с внутренней стороны составляет 40-70 мм.4. Плита по п.1, отличающаяся тем, что отверстие для посадки обечайки с крышкой или ремонтной вставки образовано под уклоном 20.
