Плита перекрытия

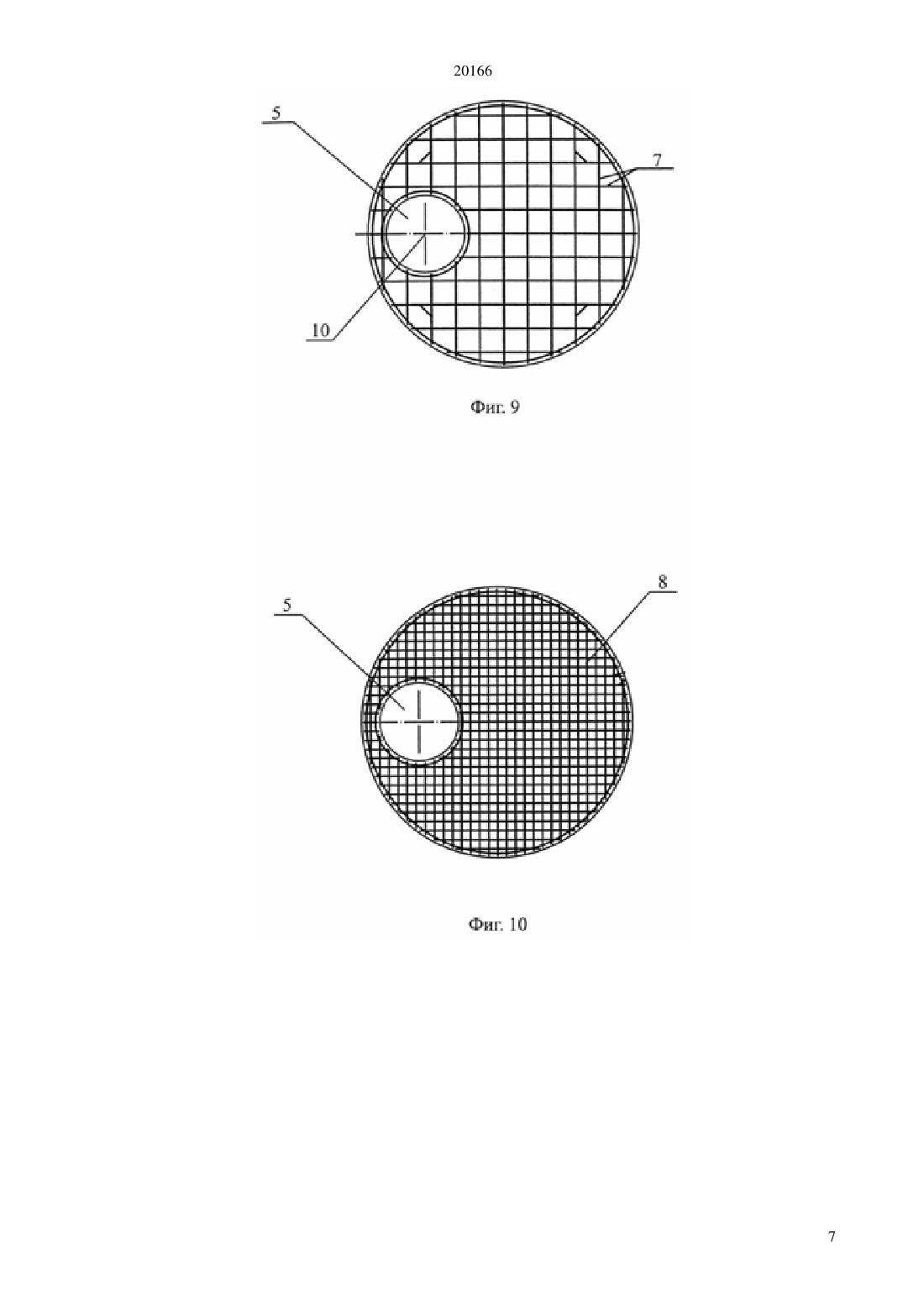

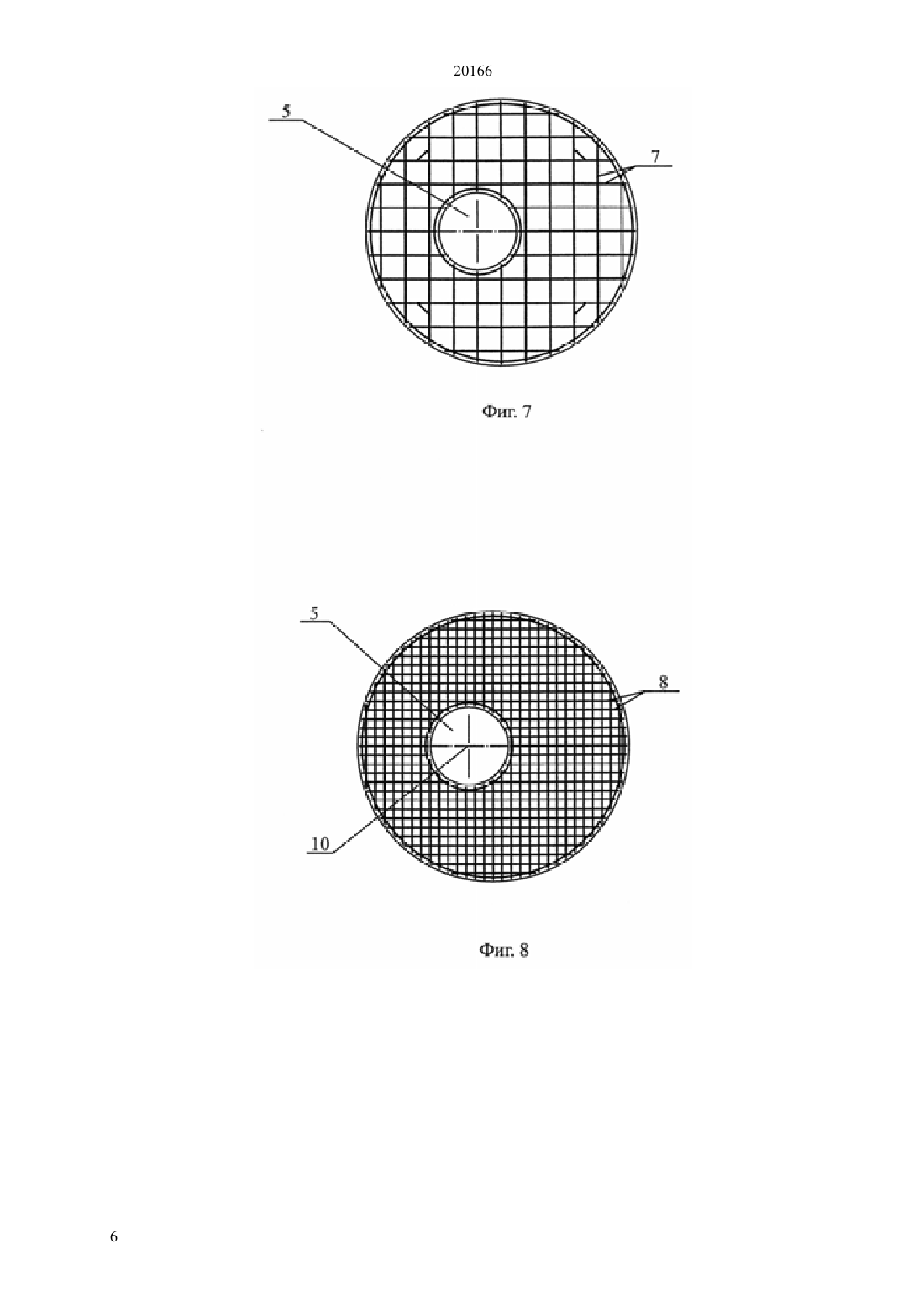

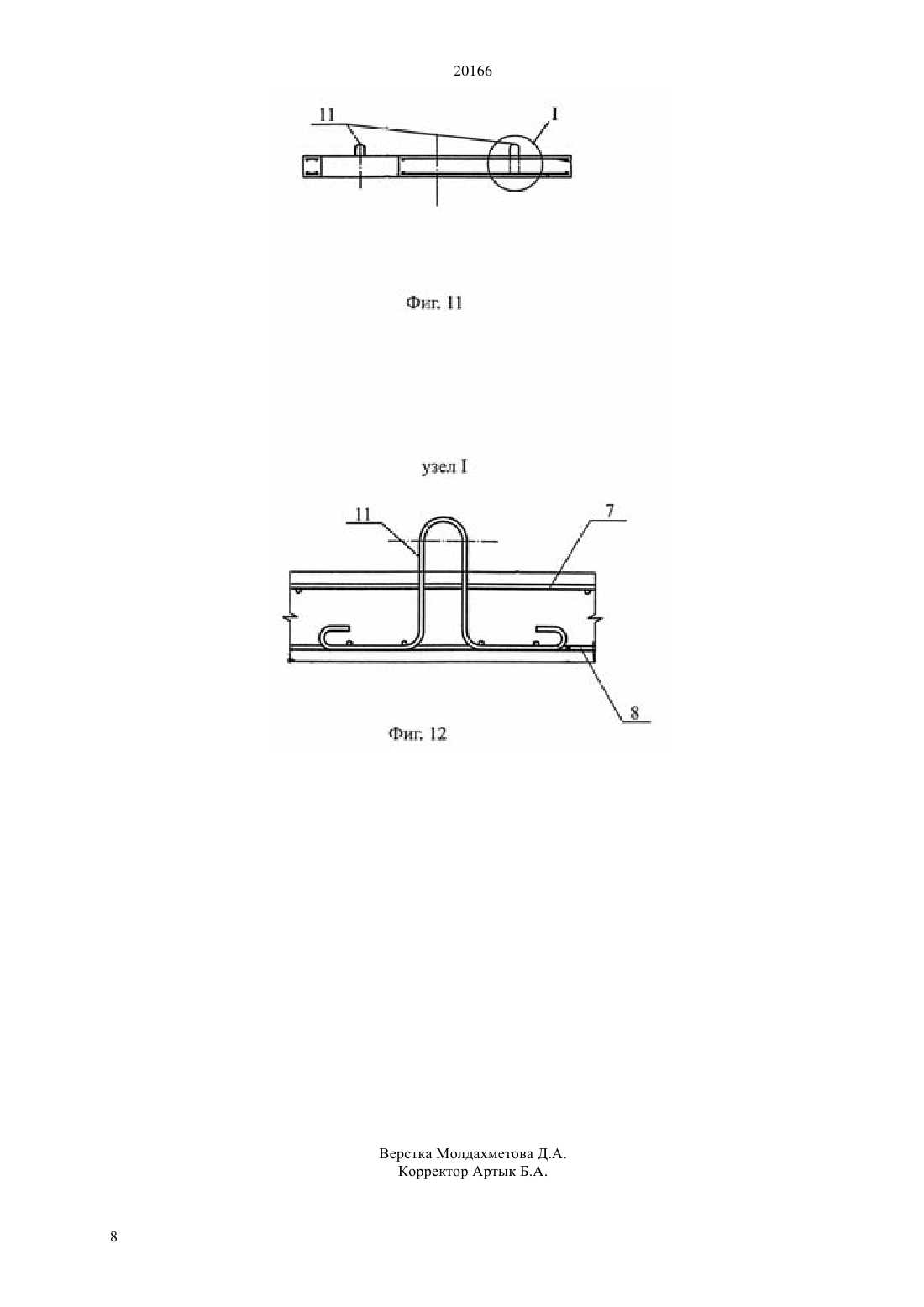

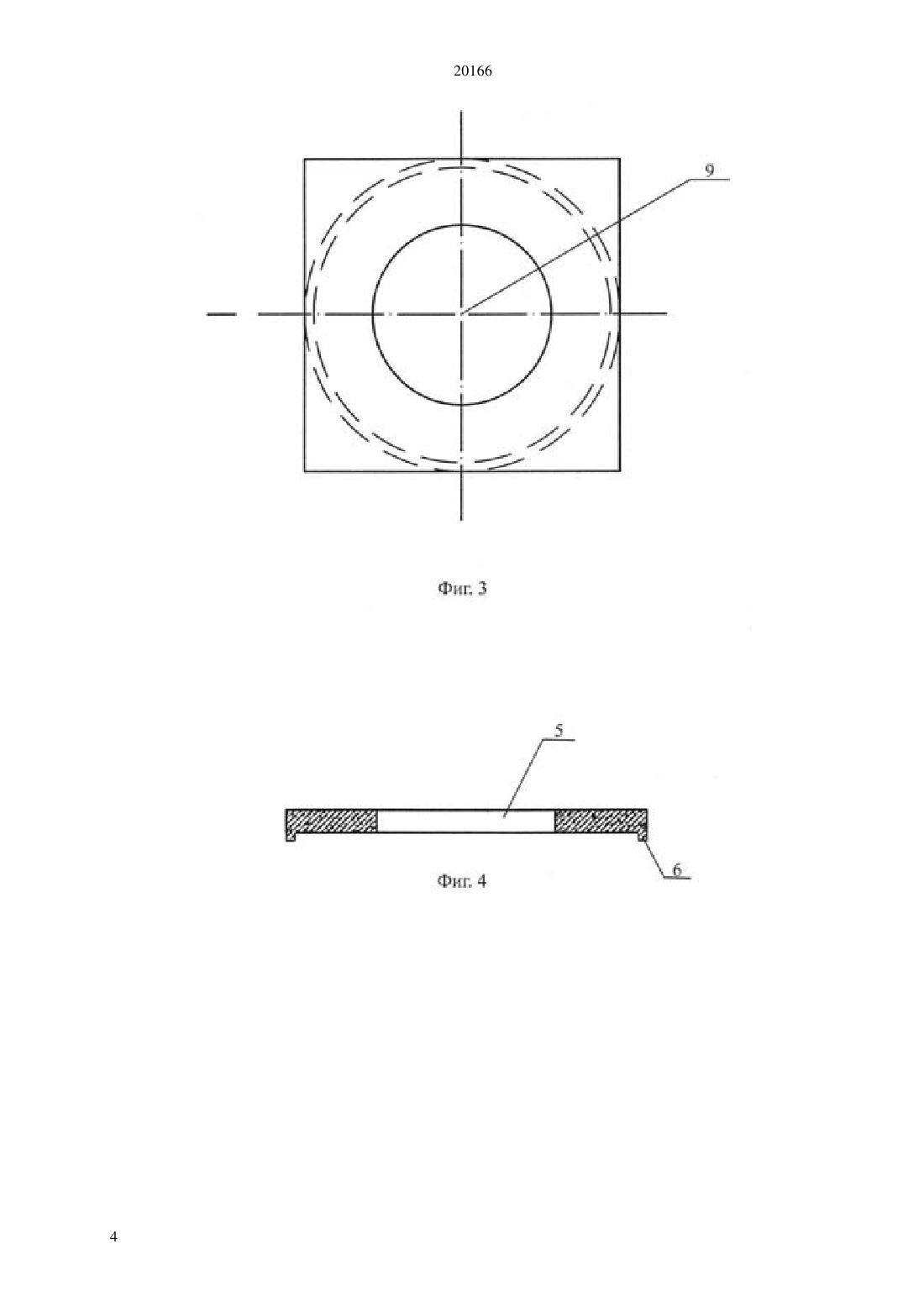

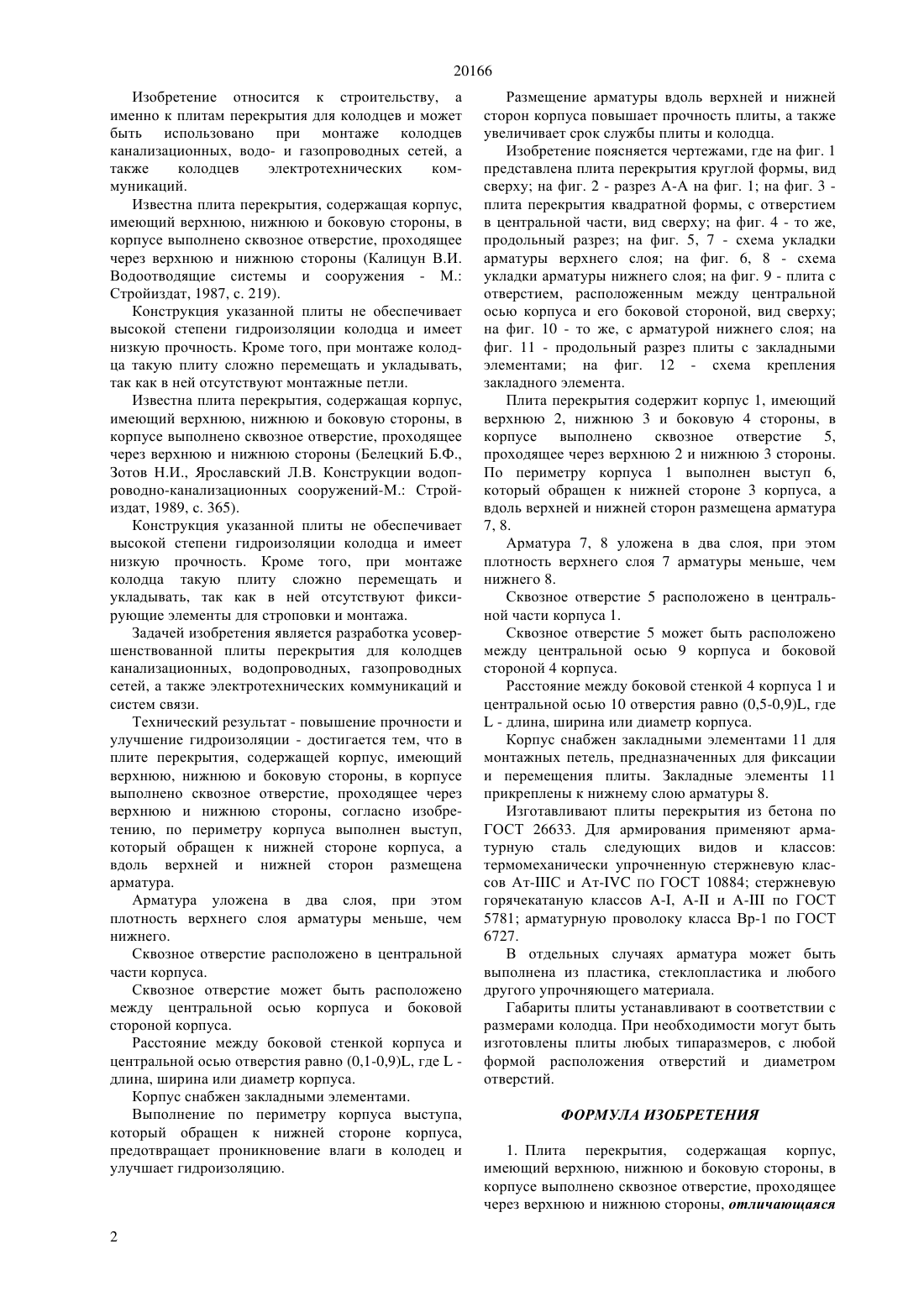

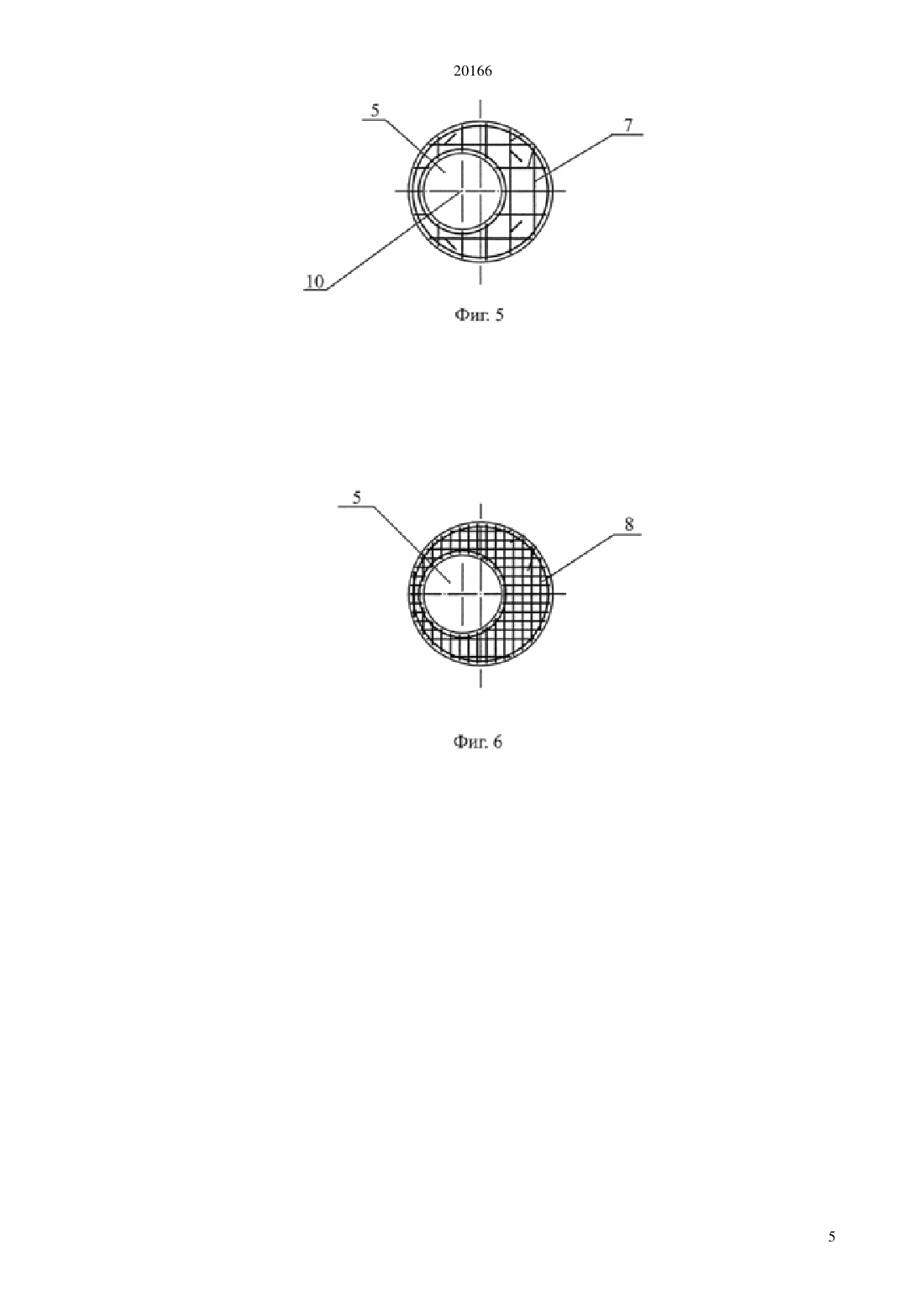

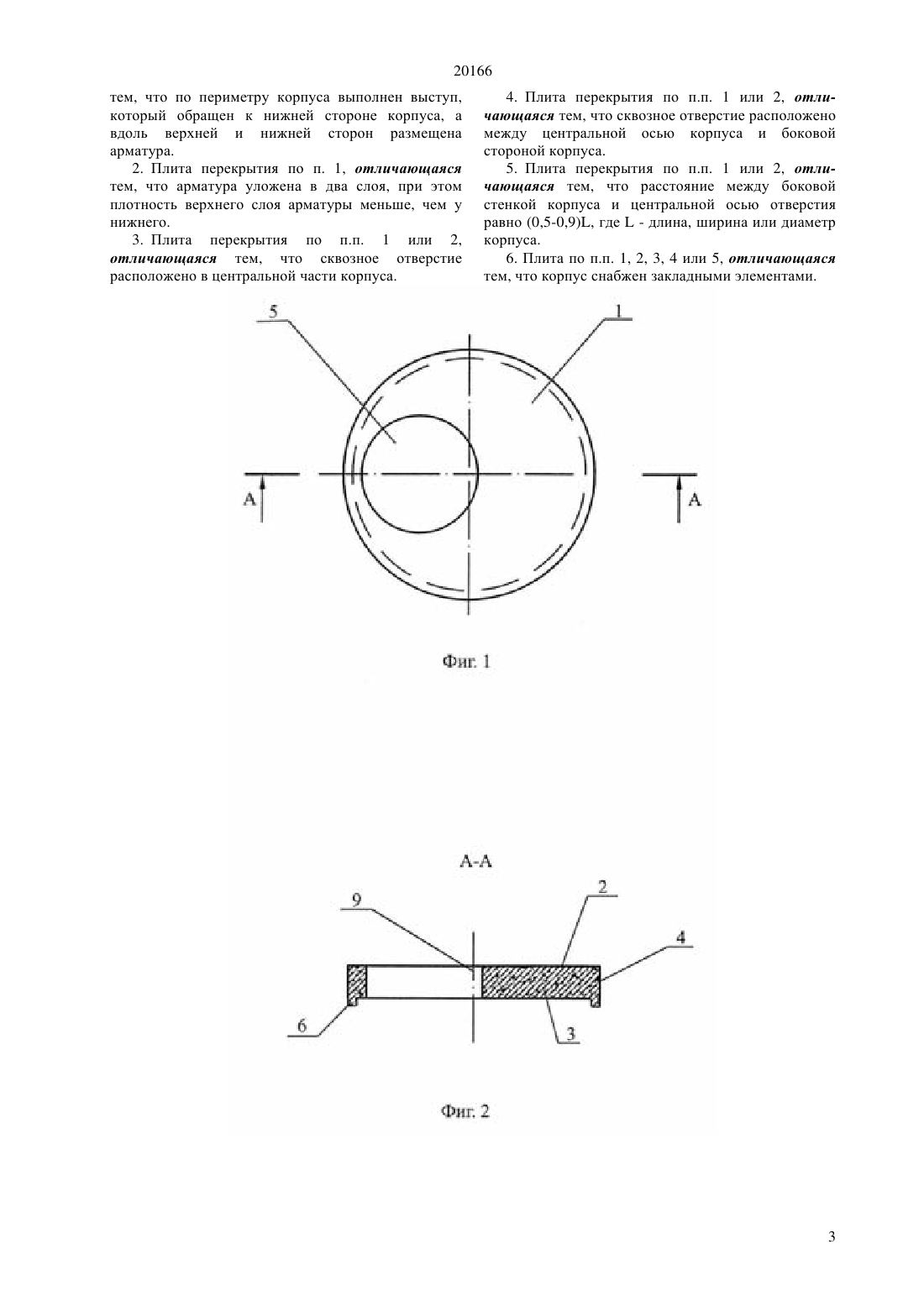

(51) 02 29/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ верхнюю, нижнюю и боковую стороны, в корпусе выполнено сквозное отверстие, проходящее через верхнюю и нижнюю стороны, согласно изобретению, по периметру корпуса выполнен выступ,который обращен к нижней стороне корпуса, а вдоль верхней и нижней сторон размещена арматура. Арматура уложена в два слоя, при этом плотность верхнего слоя арматуры меньше, чем нижнего. Сквозное отверстие расположено в центральной части корпуса. Сквозное отверстие может быть расположено между центральной осью корпуса и боковой стороной корпуса. Расстояние между боковой стенкой корпуса и центральной осью отверстия равно (0,1-0,9), гдедлина, ширина или диаметр корпуса. Корпус снабжен закладными элементами.(72) Шварц Семен Давидович Кибирова Гульмира Абдурахимовна(73) Товарищество с ограниченной ответственностью МИРИНА Центр(57) Изобретение относится к строительству, а именно к плитам перекрытия для колодцев и может быть использовано при монтаже колодцев канализационных, водо- и газопроводных сетей, а также колодцев электротехнических коммуникаций. Технический результат - повышение прочности и улучшение гидроизоляции -достигается тем, что в плите перекрытия, содержащей корпус, имеющий 20166 Изобретение относится к строительству, а именно к плитам перекрытия для колодцев и может быть использовано при монтаже колодцев канализационных, водо- и газопроводных сетей, а также колодцев электротехнических коммуникаций. Известна плита перекрытия, содержащая корпус,имеющий верхнюю, нижнюю и боковую стороны, в корпусе выполнено сквозное отверстие, проходящее через верхнюю и нижнюю стороны (Калицун В.И. Водоотводящие системы и сооружения - М. Стройиздат, 1987, с. 219). Конструкция указанной плиты не обеспечивает высокой степени гидроизоляции колодца и имеет низкую прочность. Кроме того, при монтаже колодца такую плиту сложно перемещать и укладывать,так как в ней отсутствуют монтажные петли. Известна плита перекрытия, содержащая корпус,имеющий верхнюю, нижнюю и боковую стороны, в корпусе выполнено сквозное отверстие, проходящее через верхнюю и нижнюю стороны (Белецкий Б.Ф.,Зотов Н.И., Ярославский Л.В. Конструкции водопроводно-канализационных сооружений-М. Стройиздат, 1989, с. 365). Конструкция указанной плиты не обеспечивает высокой степени гидроизоляции колодца и имеет низкую прочность. Кроме того, при монтаже колодца такую плиту сложно перемещать и укладывать, так как в ней отсутствуют фиксирующие элементы для строповки и монтажа. Задачей изобретения является разработка усовершенствованной плиты перекрытия для колодцев канализационных, водопроводных, газопроводных сетей, а также электротехнических коммуникаций и систем связи. Технический результат - повышение прочности и улучшение гидроизоляции - достигается тем, что в плите перекрытия, содержащей корпус, имеющий верхнюю, нижнюю и боковую стороны, в корпусе выполнено сквозное отверстие, проходящее через верхнюю и нижнюю стороны, согласно изобретению, по периметру корпуса выполнен выступ,который обращен к нижней стороне корпуса, а вдоль верхней и нижней сторон размещена арматура. Арматура уложена в два слоя, при этом плотность верхнего слоя арматуры меньше, чем нижнего. Сквозное отверстие расположено в центральной части корпуса. Сквозное отверстие может быть расположено между центральной осью корпуса и боковой стороной корпуса. Расстояние между боковой стенкой корпуса и центральной осью отверстия равно (0,1-0,9), гдедлина, ширина или диаметр корпуса. Корпус снабжен закладными элементами. Выполнение по периметру корпуса выступа,который обращен к нижней стороне корпуса,предотвращает проникновение влаги в колодец и улучшает гидроизоляцию. Размещение арматуры вдоль верхней и нижней сторон корпуса повышает прочность плиты, а также увеличивает срок службы плиты и колодца. Изобретение поясняется чертежами, где на фиг. 1 представлена плита перекрытия круглой формы, вид сверху на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 плита перекрытия квадратной формы, с отверстием в центральной части, вид сверху на фиг. 4 - то же,продольный разрез на фиг. 5, 7 - схема укладки арматуры верхнего слоя на фиг. 6, 8 - схема укладки арматуры нижнего слоя на фиг. 9 - плита с отверстием, расположенным между центральной осью корпуса и его боковой стороной, вид сверху на фиг. 10 - то же, с арматурой нижнего слоя на фиг. 11 - продольный разрез плиты с закладными элементами на фиг. 12 - схема крепления закладного элемента. Плита перекрытия содержит корпус 1, имеющий верхнюю 2, нижнюю 3 и боковую 4 стороны, в корпусе выполнено сквозное отверстие 5,проходящее через верхнюю 2 и нижнюю 3 стороны. По периметру корпуса 1 выполнен выступ 6,который обращен к нижней стороне 3 корпуса, а вдоль верхней и нижней сторон размещена арматура 7, 8. Арматура 7, 8 уложена в два слоя, при этом плотность верхнего слоя 7 арматуры меньше, чем нижнего 8. Сквозное отверстие 5 расположено в центральной части корпуса 1. Сквозное отверстие 5 может быть расположено между центральной осью 9 корпуса и боковой стороной 4 корпуса. Расстояние между боковой стенкой 4 корпуса 1 и центральной осью 10 отверстия равно (0,5-0,9), где- длина, ширина или диаметр корпуса. Корпус снабжен закладными элементами 11 для монтажных петель, предназначенных для фиксации и перемещения плиты. Закладные элементы 11 прикреплены к нижнему слою арматуры 8. Изготавливают плиты перекрытия из бетона по ГОСТ 26633. Для армирования применяют арматурную сталь следующих видов и классов термомеханически упрочненную стержневую классов Ат-С и Ат- ПО ГОСТ 10884 стержневую горячекатаную классов -, - и А- по ГОСТ 5781 арматурную проволоку класса Вр-1 по ГОСТ 6727. В отдельных случаях арматура может быть выполнена из пластика, стеклопластика и любого другого упрочняющего материала. Габариты плиты устанавливают в соответствии с размерами колодца. При необходимости могут быть изготовлены плиты любых типаразмеров, с любой формой расположения отверстий и диаметром отверстий. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Плита перекрытия, содержащая корпус,имеющий верхнюю, нижнюю и боковую стороны, в корпусе выполнено сквозное отверстие, проходящее через верхнюю и нижнюю стороны, отличающаяся 20166 тем, что по периметру корпуса выполнен выступ,который обращен к нижней стороне корпуса, а вдоль верхней и нижней сторон размещена арматура. 2. Плита перекрытия по п. 1, отличающаяся тем, что арматура уложена в два слоя, при этом плотность верхнего слоя арматуры меньше, чем у нижнего. 3. Плита перекрытия по п.п. 1 или 2,отличающаяся тем, что сквозное отверстие расположено в центральной части корпуса. 4. Плита перекрытия по п.п. 1 или 2, отличающаяся тем, что сквозное отверстие расположено между центральной осью корпуса и боковой стороной корпуса. 5. Плита перекрытия по п.п. 1 или 2, отличающаяся тем, что расстояние между боковой стенкой корпуса и центральной осью отверстия равно (0,5-0,9), где- длина, ширина или диаметр корпуса. 6. Плита по п.п. 1, 2, 3, 4 или 5, отличающаяся тем, что корпус снабжен закладными элементами.
