Дноуглубительное устройство с лебедкой, для локального углубления рыбозимовальных ям

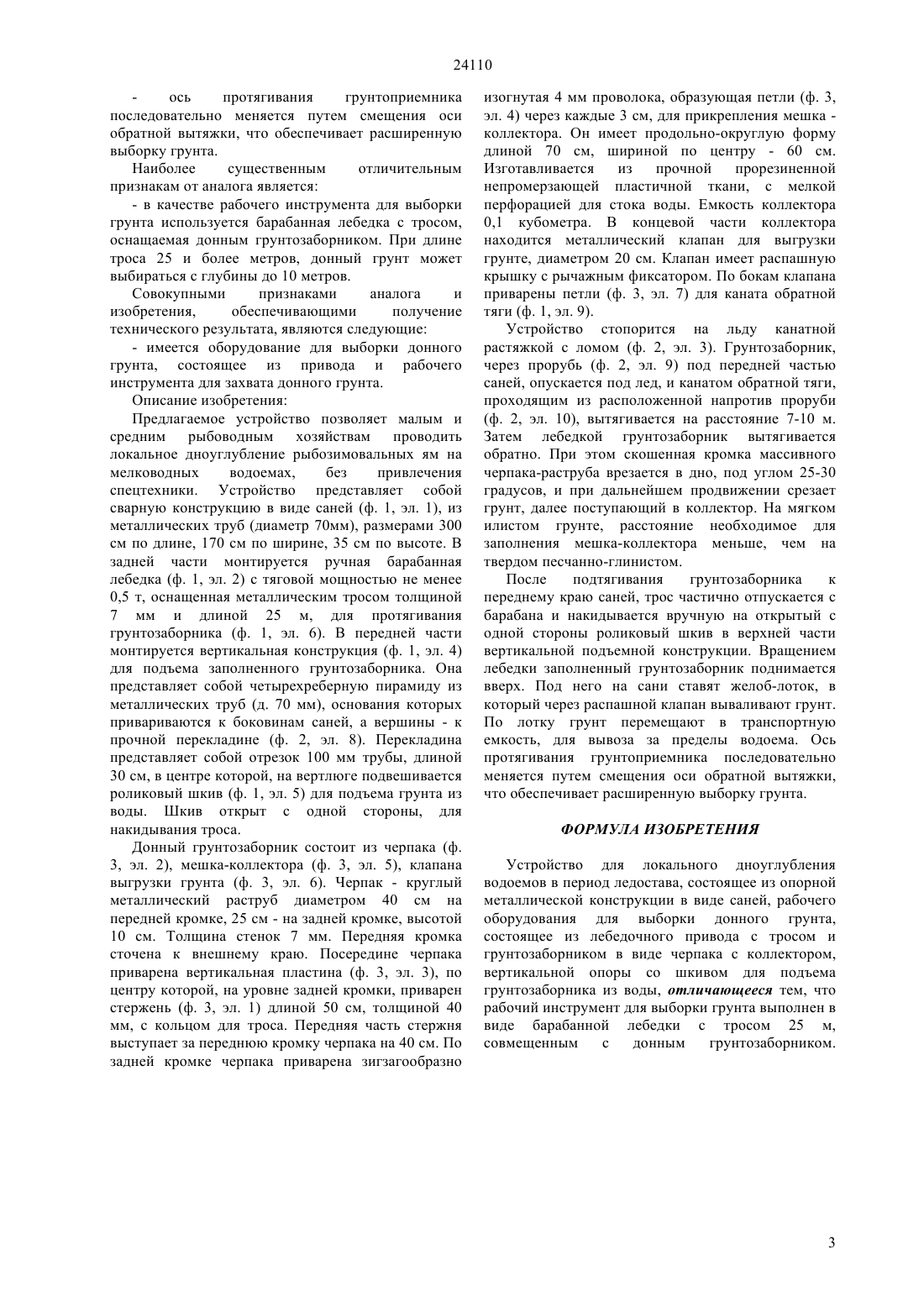

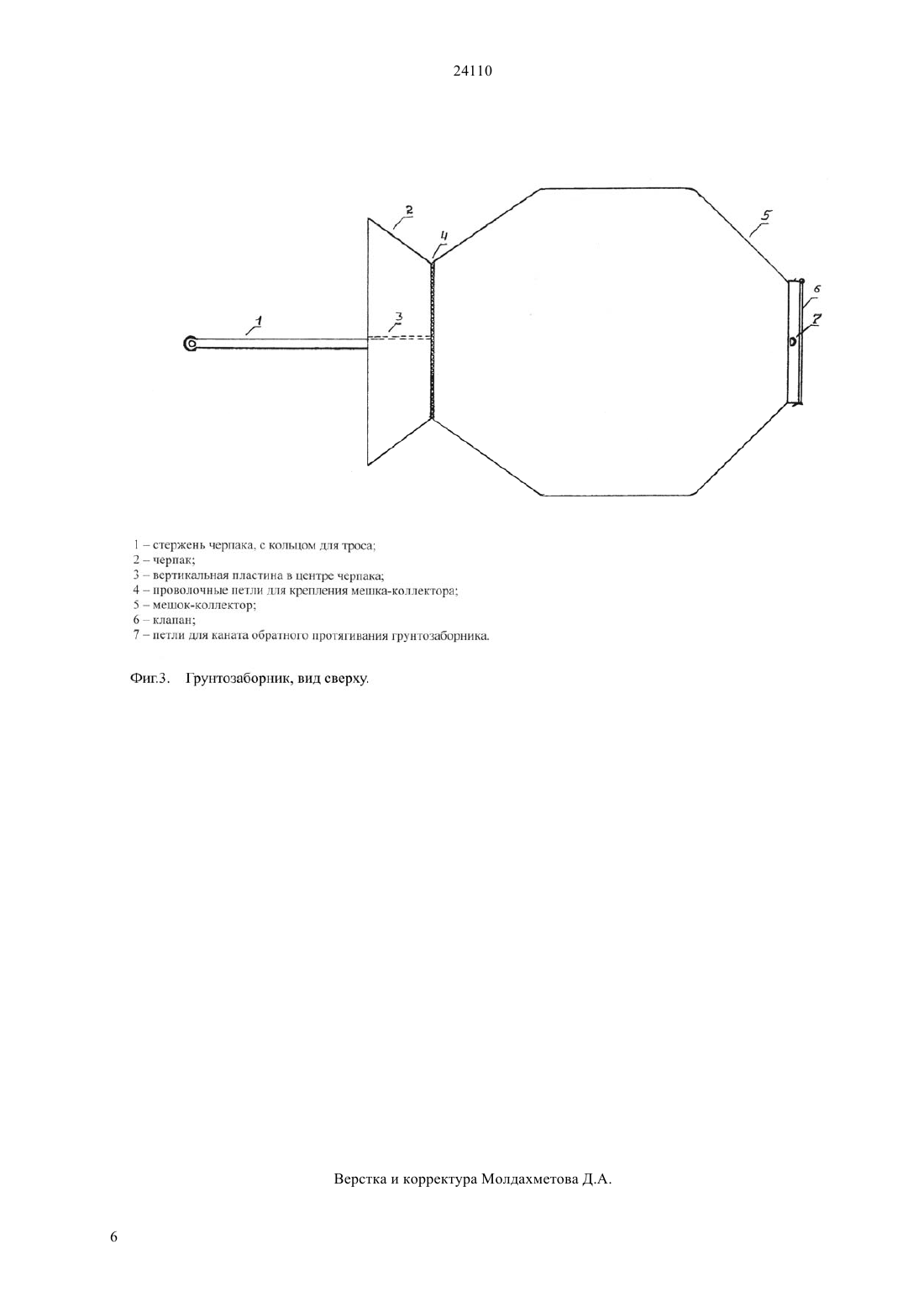

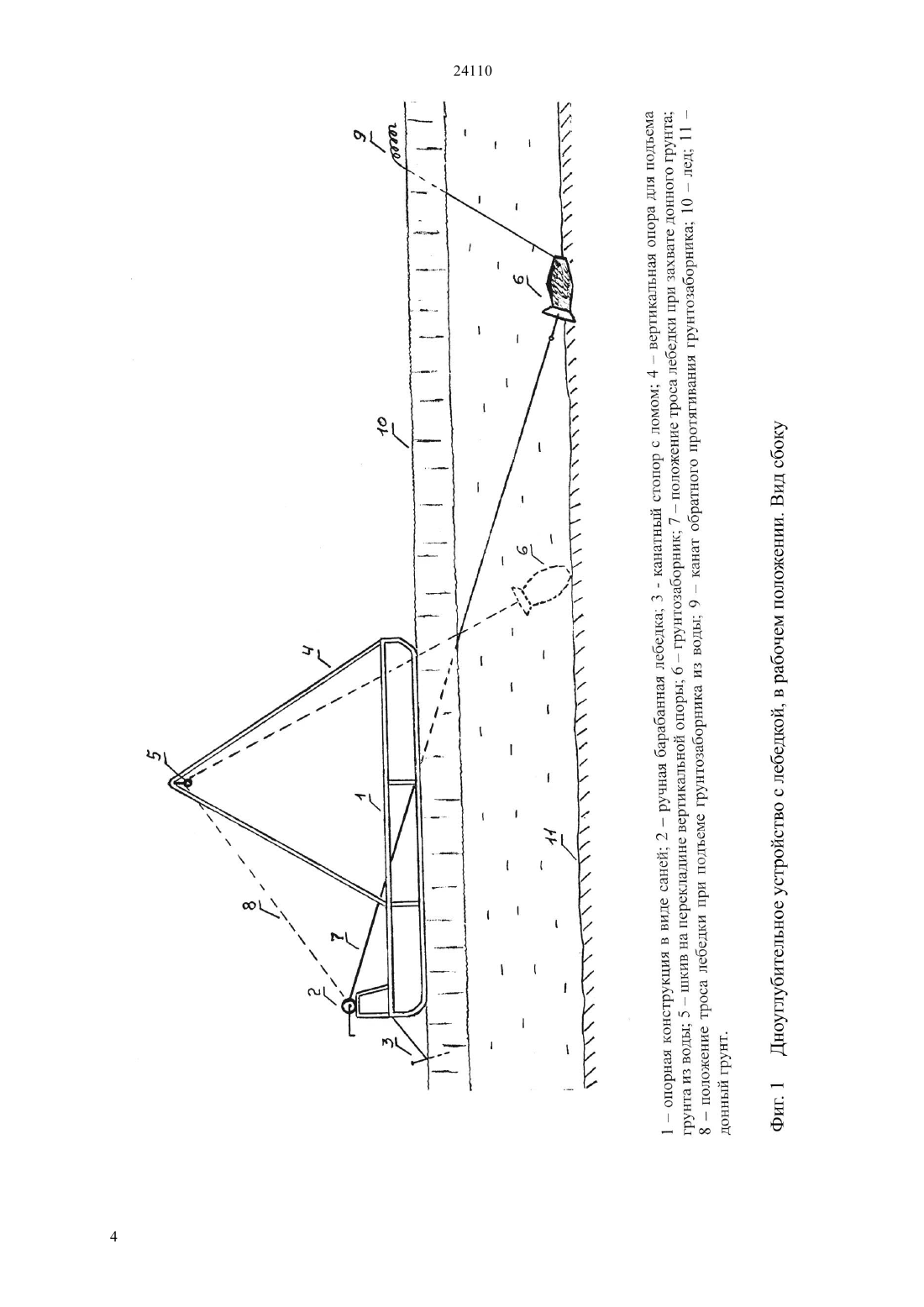

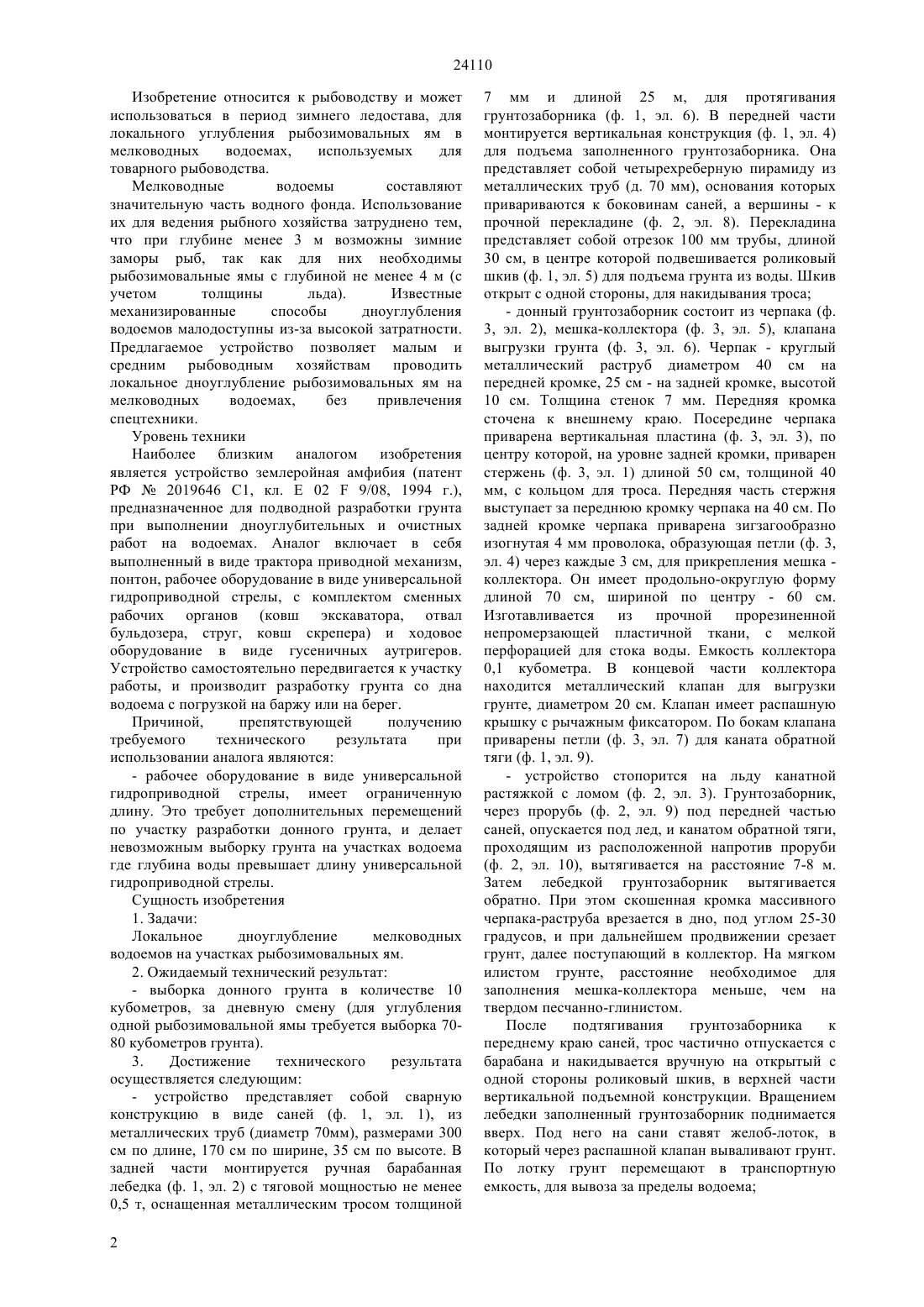

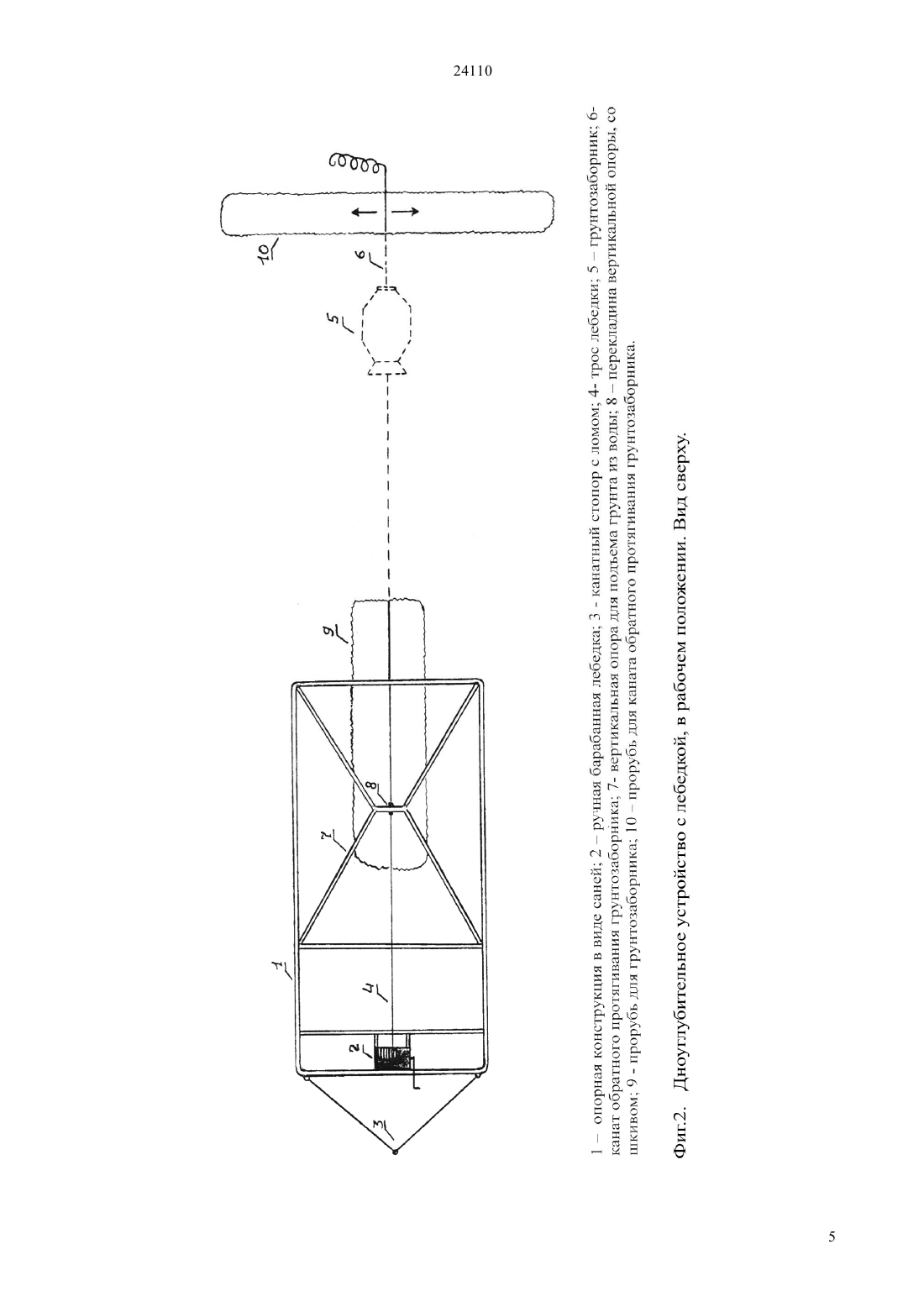

(51) 02 9/08 (2010.01) 01 61/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ с ломом. Грунтозаборник, через прорубь под передней частью саней, опускается под лед, и канатом обратной тяги вытягивается на расстояние 7-10 м. Затем лебедкой грунтозаборник вытягивается обратно. При этом скошенная кромка массивного черпака-раструба врезается в дно, под углом 25-30 градусов, и при дальнейшем продвижении срезает грунт, далее поступающий в коллектор. После подтягивания грунтозаборника к переднему краю саней, трос вручную накидывается на открытый с одной стороны роликовый шкив, в верхней части вертикальной подъемной конструкции. Вращением лебедки заполненный грунтозаборник поднимается вверх. Под него на сани ставят желоб-лоток, в который через распашной клапан вываливают грунт. По лотку грунт перемещают в транспортную емкость, для вывоза за пределы водоема. Ось протягивания грунтоприемника последовательно меняется путем смещения оси обратной вытяжки, что обеспечивает расширенную выборку грунта.(72) Ким Аркадий Игнатьевич Мурзашев Туреш Каиржанович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ДНОУГЛУБИТЕЛЬНОЕ УСТРОЙСТВО С ЛЕБЕДКОЙ,ДЛЯ ЛОКАЛЬНОГО УГЛУБЛЕНИЯ РЫБОЗИМОВАЛЬНЫХ ЯМ(57) Устройство представляет собой металлическую опорную конструкцию в виде саней. В задней части монтируется ручная барабанная лебедка для протягивания грунтозаборника. В передней части монтируется вертикальная конструкция для подъема заполненного грунтозаборника. Донный грунтозаборник состоит из черпака,мешка-коллектора, клапана выгрузки грунта. Устройство стопорится на льду канатной растяжкой 24110 Изобретение относится к рыбоводству и может использоваться в период зимнего ледостава, для локального углубления рыбозимовальных ям в мелководных водоемах,используемых для товарного рыбоводства. Мелководные водоемы составляют значительную часть водного фонда. Использование их для ведения рыбного хозяйства затруднено тем,что при глубине менее 3 м возможны зимние заморы рыб, так как для них необходимы рыбозимовальные ямы с глубиной не менее 4 м (с учетом толщины льда). Известные механизированные способы дноуглубления водоемов малодоступны из-за высокой затратности. Предлагаемое устройство позволяет малым и средним рыбоводным хозяйствам проводить локальное дноуглубление рыбозимовальных ям на мелководных водоемах,без привлечения спецтехники. Уровень техники Наиболее близким аналогом изобретения является устройство землеройная амфибия (патент РФ 2019646 С 1, кл.029/08, 1994 г.),предназначенное для подводной разработки грунта при выполнении дноуглубительных и очистных работ на водоемах. Аналог включает в себя выполненный в виде трактора приводной механизм,понтон, рабочее оборудование в виде универсальной гидроприводной стрелы, с комплектом сменных рабочих органов (ковш экскаватора, отвал бульдозера, струг, ковш скрепера) и ходовое оборудование в виде гусеничных аутригеров. Устройство самостоятельно передвигается к участку работы, и производит разработку грунта со дна водоема с погрузкой на баржу или на берег. Причиной,препятствующей получению требуемого технического результата при использовании аналога являются- рабочее оборудование в виде универсальной гидроприводной стрелы, имеет ограниченную длину. Это требует дополнительных перемещений по участку разработки донного грунта, и делает невозможным выборку грунта на участках водоема где глубина воды превышает длину универсальной гидроприводной стрелы. Сущность изобретения 1. Задачи Локальное дноуглубление мелководных водоемов на участках рыбозимовальных ям. 2. Ожидаемый технический результат- выборка донного грунта в количестве 10 кубометров, за дневную смену (для углубления одной рыбозимовальной ямы требуется выборка 7080 кубометров грунта). 3. Достижение технического результата осуществляется следующим- устройство представляет собой сварную конструкцию в виде саней (ф. 1, эл. 1), из металлических труб (диаметр 70 мм), размерами 300 см по длине, 170 см по ширине, 35 см по высоте. В задней части монтируется ручная барабанная лебедка (ф. 1, эл. 2) с тяговой мощностью не менее 0,5 т, оснащенная металлическим тросом толщиной 2 7 мм и длиной 25 м, для протягивания грунтозаборника (ф. 1, эл. 6). В передней части монтируется вертикальная конструкция (ф. 1, эл. 4) для подъема заполненного грунтозаборника. Она представляет собой четырехреберную пирамиду из металлических труб (д. 70 мм), основания которых привариваются к боковинам саней, а вершины - к прочной перекладине (ф. 2, эл. 8). Перекладина представляет собой отрезок 100 мм трубы, длиной 30 см, в центре которой подвешивается роликовый шкив (ф. 1, эл. 5) для подъема грунта из воды. Шкив открыт с одной стороны, для накидывания троса- донный грунтозаборник состоит из черпака (ф. 3, эл. 2), мешка-коллектора (ф. 3, эл. 5), клапана выгрузки грунта (ф. 3, эл. 6). Черпак - круглый металлический раструб диаметром 40 см на передней кромке, 25 см - на задней кромке, высотой 10 см. Толщина стенок 7 мм. Передняя кромка сточена к внешнему краю. Посередине черпака приварена вертикальная пластина (ф. 3, эл. 3), по центру которой, на уровне задней кромки, приварен стержень (ф. 3, эл. 1) длиной 50 см, толщиной 40 мм, с кольцом для троса. Передняя часть стержня выступает за переднюю кромку черпака на 40 см. По задней кромке черпака приварена зигзагообразно изогнутая 4 мм проволока, образующая петли (ф. 3,эл. 4) через каждые 3 см, для прикрепления мешка коллектора. Он имеет продольно-округлую форму длиной 70 см, шириной по центру - 60 см. Изготавливается из прочной прорезиненной непромерзающей пластичной ткани, с мелкой перфорацией для стока воды. Емкость коллектора 0,1 кубометра. В концевой части коллектора находится металлический клапан для выгрузки грунте, диаметром 20 см. Клапан имеет распашную крышку с рычажным фиксатором. По бокам клапана приварены петли (ф. 3, эл. 7) для каната обратной тяги (ф. 1, эл. 9).- устройство стопорится на льду канатной растяжкой с ломом (ф. 2, эл. 3). Грунтозаборник,через прорубь (ф. 2, эл. 9) под передней частью саней, опускается под лед, и канатом обратной тяги,проходящим из расположенной напротив проруби(ф. 2, эл. 10), вытягивается на расстояние 7-8 м. Затем лебедкой грунтозаборник вытягивается обратно. При этом скошенная кромка массивного черпака-раструба врезается в дно, под углом 25-30 градусов, и при дальнейшем продвижении срезает грунт, далее поступающий в коллектор. На мягком илистом грунте, расстояние необходимое для заполнения мешка-коллектора меньше, чем на твердом песчанно-глинистом. После подтягивания грунтозаборника к переднему краю саней, трос частично отпускается с барабана и накидывается вручную на открытый с одной стороны роликовый шкив, в верхней части вертикальной подъемной конструкции. Вращением лебедки заполненный грунтозаборник поднимается вверх. Под него на сани ставят желоб-лоток, в который через распашной клапан вываливают грунт. По лотку грунт перемещают в транспортную емкость, для вывоза за пределы водоема 24110 ось протягивания грунтоприемника последовательно меняется путем смещения оси обратной вытяжки, что обеспечивает расширенную выборку грунта. Наиболее существенным отличительным признакам от аналога является- в качестве рабочего инструмента для выборки грунта используется барабанная лебедка с тросом,оснащаемая донным грунтозаборником. При длине троса 25 и более метров, донный грунт может выбираться с глубины до 10 метров. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется оборудование для выборки донного грунта, состоящее из привода и рабочего инструмента для захвата донного грунта. Описание изобретения Предлагаемое устройство позволяет малым и средним рыбоводным хозяйствам проводить локальное дноуглубление рыбозимовальных ям на мелководных водоемах,без привлечения спецтехники. Устройство представляет собой сварную конструкцию в виде саней (ф. 1, эл. 1), из металлических труб (диаметр 70 мм), размерами 300 см по длине, 170 см по ширине, 35 см по высоте. В задней части монтируется ручная барабанная лебедка (ф. 1, эл. 2) с тяговой мощностью не менее 0,5 т, оснащенная металлическим тросом толщиной 7 мм и длиной 25 м, для протягивания грунтозаборника (ф. 1, эл. 6). В передней части монтируется вертикальная конструкция (ф. 1, эл. 4) для подъема заполненного грунтозаборника. Она представляет собой четырехреберную пирамиду из металлических труб (д. 70 мм), основания которых привариваются к боковинам саней, а вершины - к прочной перекладине (ф. 2, эл. 8). Перекладина представляет собой отрезок 100 мм трубы, длиной 30 см, в центре которой, на вертлюге подвешивается роликовый шкив (ф. 1, эл. 5) для подъема грунта из воды. Шкив открыт с одной стороны, для накидывания троса. Донный грунтозаборник состоит из черпака (ф. 3, эл. 2), мешка-коллектора (ф. 3, эл. 5), клапана выгрузки грунта (ф. 3, эл. 6). Черпак - круглый металлический раструб диаметром 40 см на передней кромке, 25 см - на задней кромке, высотой 10 см. Толщина стенок 7 мм. Передняя кромка сточена к внешнему краю. Посередине черпака приварена вертикальная пластина (ф. 3, эл. 3), по центру которой, на уровне задней кромки, приварен стержень (ф. 3, эл. 1) длиной 50 см, толщиной 40 мм, с кольцом для троса. Передняя часть стержня выступает за переднюю кромку черпака на 40 см. По задней кромке черпака приварена зигзагообразно изогнутая 4 мм проволока, образующая петли (ф. 3,эл. 4) через каждые 3 см, для прикрепления мешка коллектора. Он имеет продольно-округлую форму длиной 70 см, шириной по центру - 60 см. Изготавливается из прочной прорезиненной непромерзающей пластичной ткани, с мелкой перфорацией для стока воды. Емкость коллектора 0,1 кубометра. В концевой части коллектора находится металлический клапан для выгрузки грунте, диаметром 20 см. Клапан имеет распашную крышку с рычажным фиксатором. По бокам клапана приварены петли (ф. 3, эл. 7) для каната обратной тяги (ф. 1, эл. 9). Устройство стопорится на льду канатной растяжкой с ломом (ф. 2, эл. 3). Грунтозаборник,через прорубь (ф. 2, эл. 9) под передней частью саней, опускается под лед, и канатом обратной тяги,проходящим из расположенной напротив проруби(ф. 2, эл. 10), вытягивается на расстояние 7-10 м. Затем лебедкой грунтозаборник вытягивается обратно. При этом скошенная кромка массивного черпака-раструба врезается в дно, под углом 25-30 градусов, и при дальнейшем продвижении срезает грунт, далее поступающий в коллектор. На мягком илистом грунте, расстояние необходимое для заполнения мешка-коллектора меньше, чем на твердом песчанно-глинистом. После подтягивания грунтозаборника к переднему краю саней, трос частично отпускается с барабана и накидывается вручную на открытый с одной стороны роликовый шкив в верхней части вертикальной подъемной конструкции. Вращением лебедки заполненный грунтозаборник поднимается вверх. Под него на сани ставят желоб-лоток, в который через распашной клапан вываливают грунт. По лотку грунт перемещают в транспортную емкость, для вывоза за пределы водоема. Ось протягивания грунтоприемника последовательно меняется путем смещения оси обратной вытяжки,что обеспечивает расширенную выборку грунта. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для локального дноуглубления водоемов в период ледостава, состоящее из опорной металлической конструкции в виде саней, рабочего оборудования для выборки донного грунта,состоящее из лебедочного привода с тросом и грунтозаборником в виде черпака с коллектором,вертикальной опоры со шкивом для подъема грунтозаборника из воды, отличающееся тем, что рабочий инструмент для выборки грунта выполнен в виде барабанной лебедки с тросом 25 м,совмещенным с донным грунтозаборником.
