Гибкое запорно-пломбировочное устройство

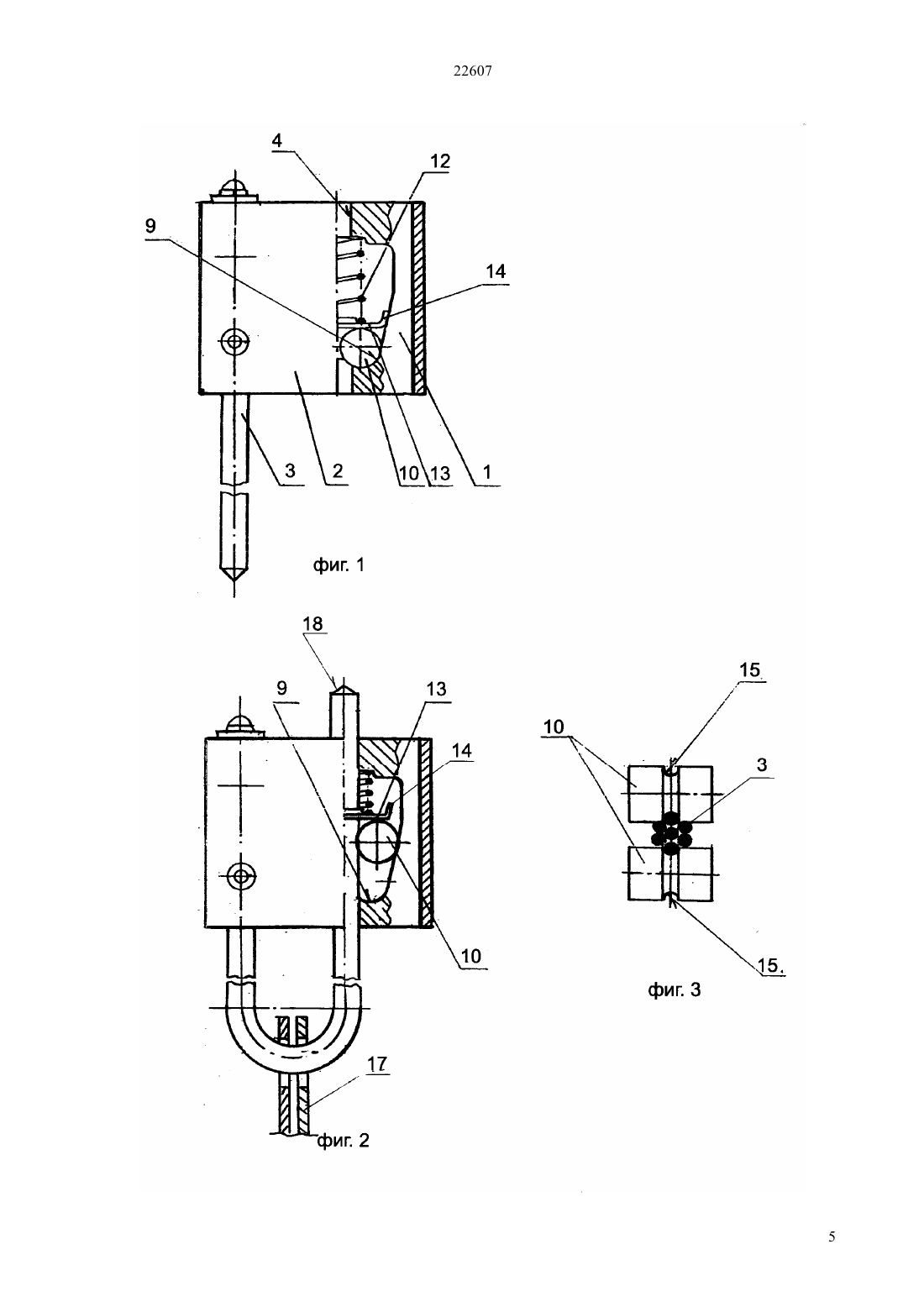

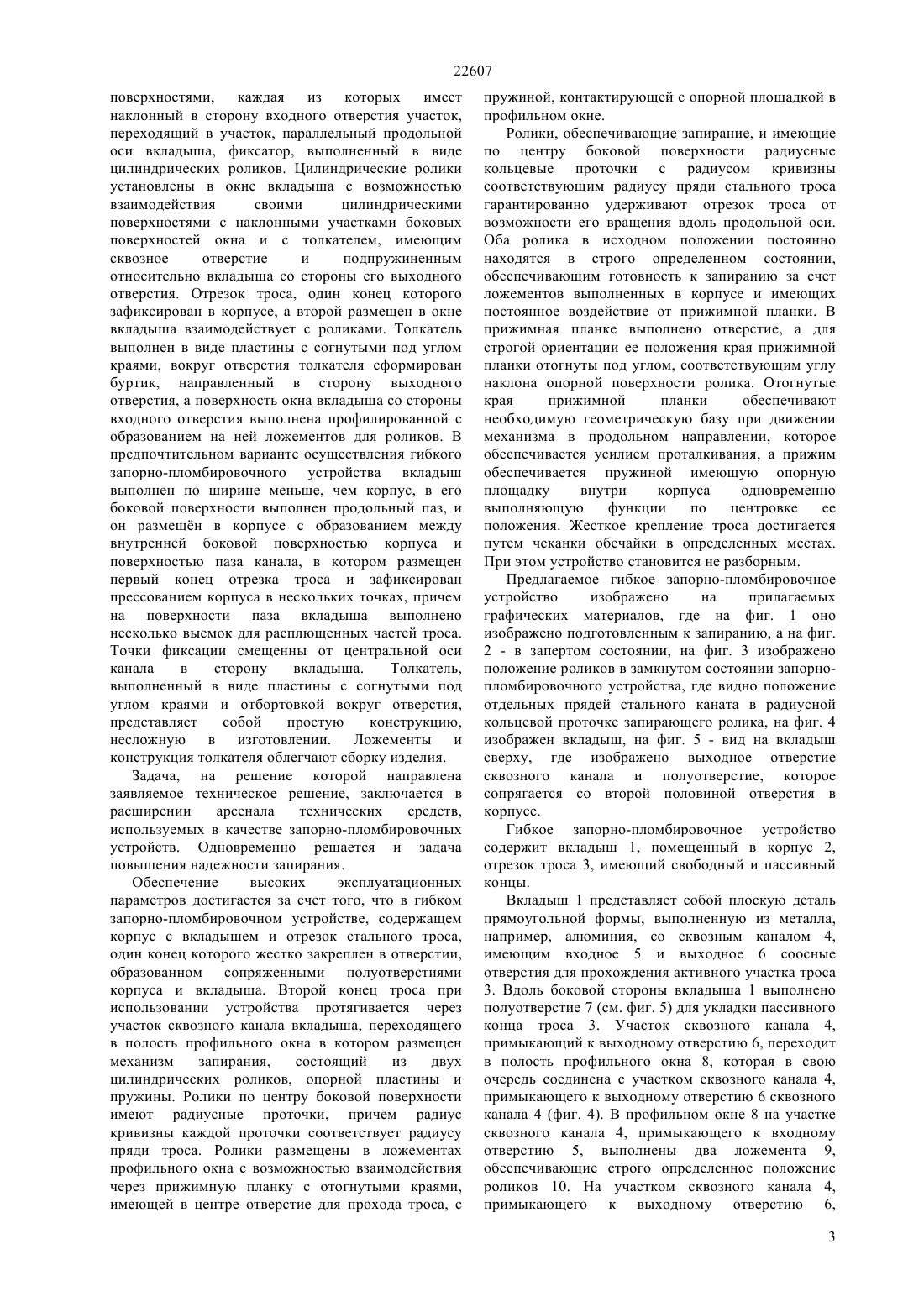

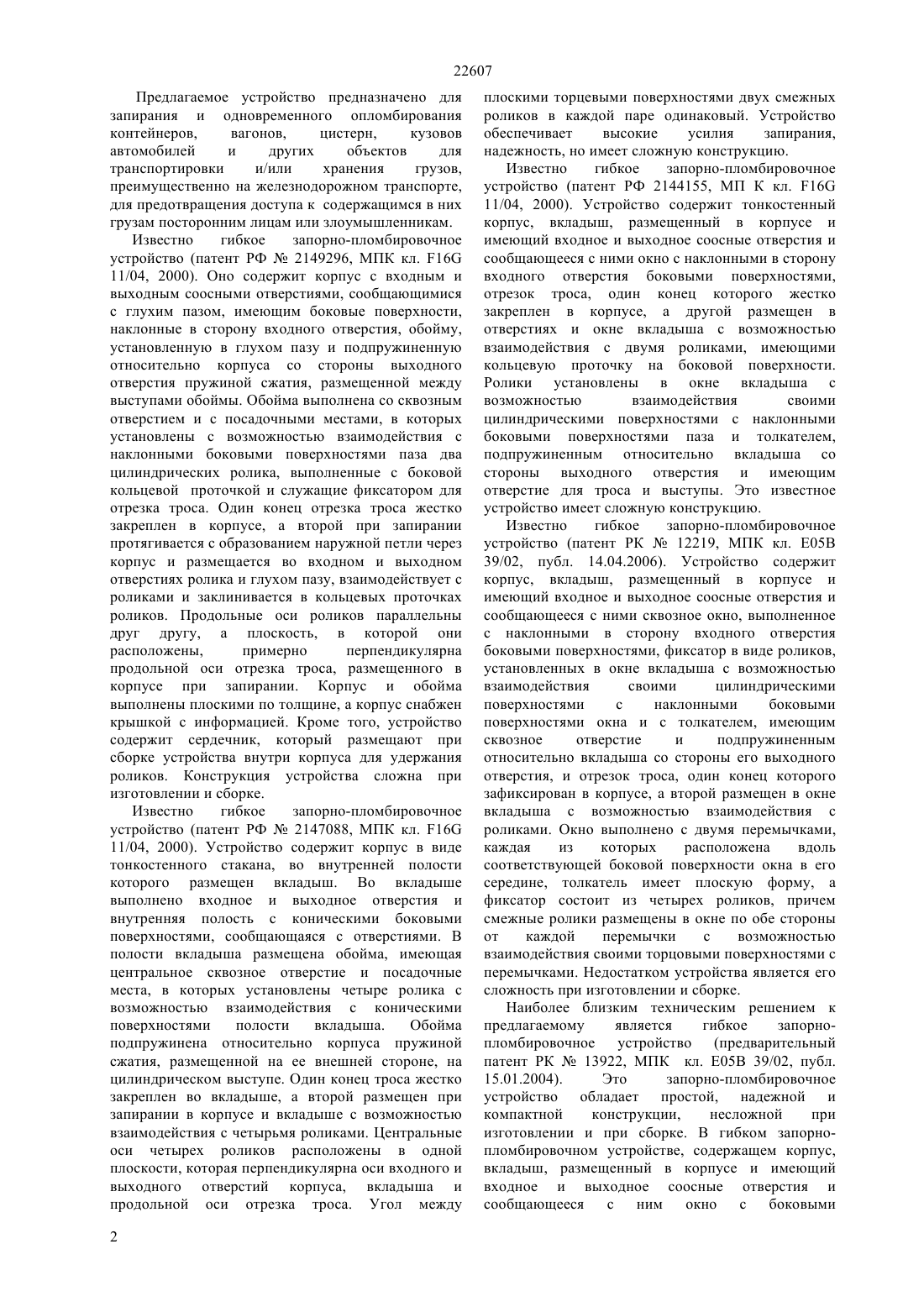

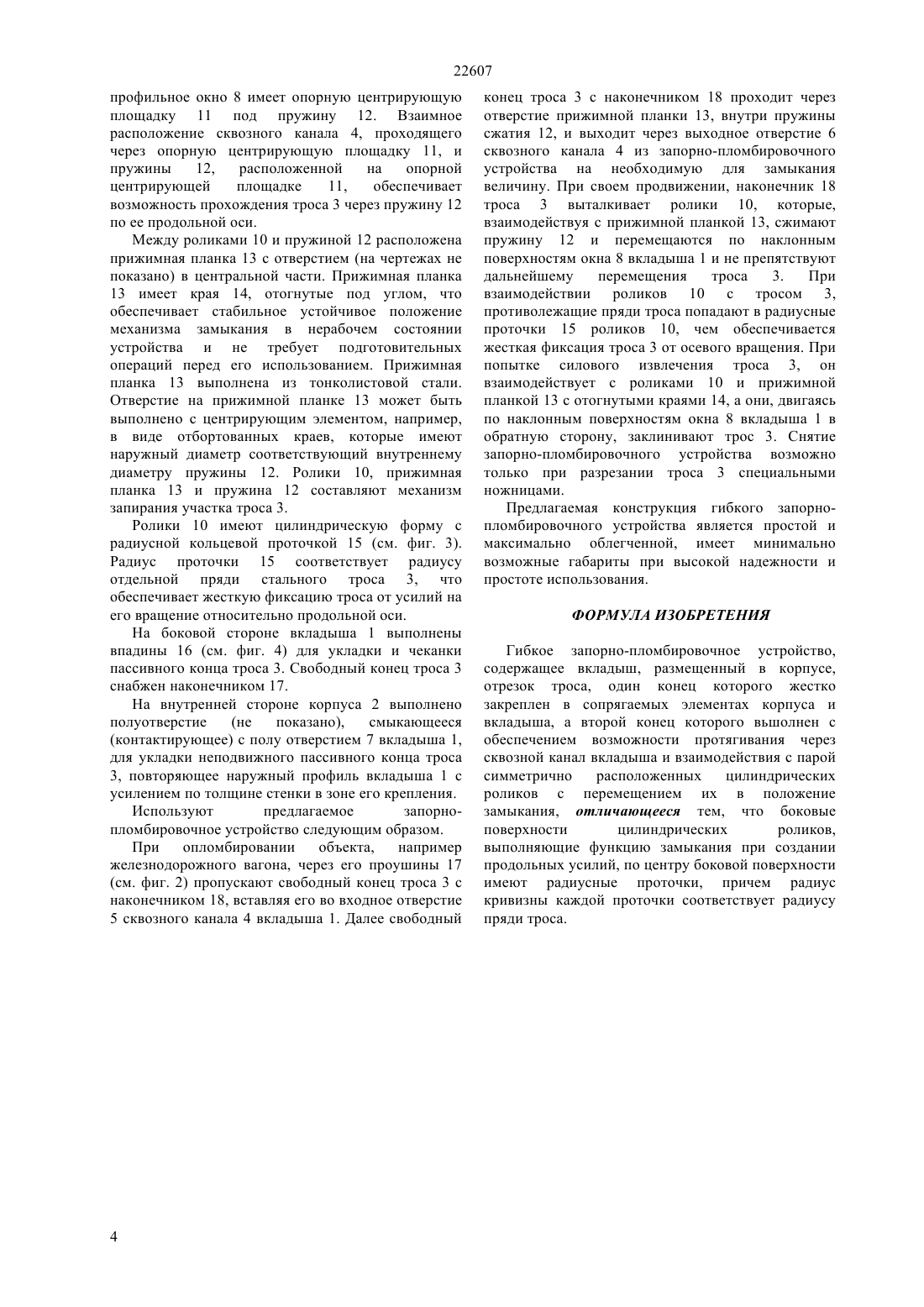

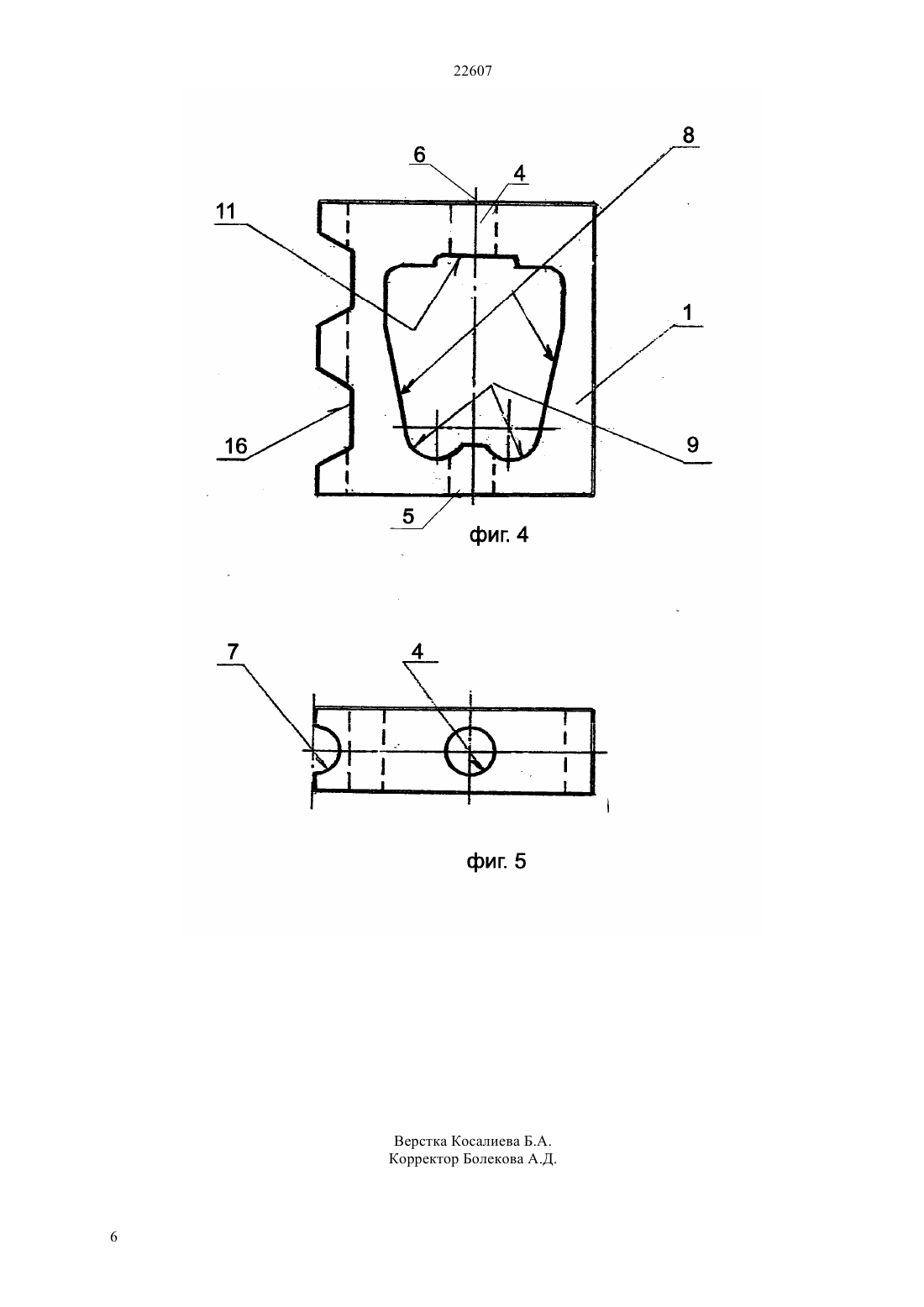

(51) 09 3/03 (2009.01) 05 39/02 (2009.01) 65 55/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ устройств. Одновременно решается и задача повышения надежности запирания. Обеспечение высоких эксплуатационных параметров достигается за счет того, что в гибком запорно-пломбировочном устройстве, содержащем корпус с вкладышем и отрезок стального троса,один конец которого жестко закреплен в отверстии,образованном сопряженными полуотверстиями корпуса и вкладыша. Второй конец троса при использовании устройства протягивается через участок сквозного канала вкладыша, переходящего в полость профильного окна в котором размещен механизм запирания,состоящий из двух цилиндрических роликов, опорной пластины и пружины. Ролики по центру боковой поверхности имеют радиусные проточки, причем радиус кривизны каждой проточки соответствует радиусу пряди троса. Ролики, обеспечивающие запирание, и имеющие по центру боковой поверхности радиусные кольцевые проточки с радиусом кривизны соответствующим радиусу пряди стального троса гарантированно удерживают отрезок троса от возможности его вращения вдоль продольной оси.(72) Шевелев Юрий Иванович Нукенов Сапаргалий Кудайбергенович(73) Товарищество с ограниченной ответственностью Аманат ЗПУ Корпорациясы(56) Предварительный патент РК 13922, кл. 09 3/03, Е 05 В 39/02, 65 55/02, 2004(57) Предлагаемое устройство предназначено для запирания и одновременного опломбирования контейнеров,вагонов,цистерн,кузовов автомобилей и других объектов для транспортировки и/или хранения грузов,преимущественно на железнодорожном транспорте,для предотвращения доступа к содержащимся в них грузам посторонним лицам или злоумышленникам. Задача, на решение которой направлена заявляемое техническое решение, заключается в расширении арсенала технических средств,используемых в качестве запорно-пломбировочных 22607 Предлагаемое устройство предназначено для запирания и одновременного опломбирования контейнеров,вагонов,цистерн,кузовов автомобилей и других объектов для транспортировки и/или хранения грузов,преимущественно на железнодорожном транспорте,для предотвращения доступа к содержащимся в них грузам посторонним лицам или злоумышленникам. Известно гибкое запорно-пломбировочное устройство (патент РФ 2149296, МПК кл. 16 11/04, 2000). Оно содержит корпус с входным и выходным соосными отверстиями, сообщающимися с глухим пазом, имеющим боковые поверхности,наклонные в сторону входного отверстия, обойму,установленную в глухом пазу и подпружиненную относительно корпуса со стороны выходного отверстия пружиной сжатия, размещенной между выступами обоймы. Обойма выполнена со сквозным отверстием и с посадочными местами, в которых установлены с возможностью взаимодействия с наклонными боковыми поверхностями паза два цилиндрических ролика, выполненные с боковой кольцевой проточкой и служащие фиксатором для отрезка троса. Один конец отрезка троса жестко закреплен в корпусе, а второй при запирании протягивается с образованием наружной петли через корпус и размещается во входном и выходном отверстиях ролика и глухом пазу, взаимодействует с роликами и заклинивается в кольцевых проточках роликов. Продольные оси роликов параллельны друг другу, а плоскость, в которой они расположены,примерно перпендикулярна продольной оси отрезка троса, размещенного в корпусе при запирании. Корпус и обойма выполнены плоскими по толщине, а корпус снабжен крышкой с информацией. Кроме того, устройство содержит сердечник, который размещают при сборке устройства внутри корпуса для удержания роликов. Конструкция устройства сложна при изготовлении и сборке. Известно гибкое запорно-пломбировочное устройство (патент РФ 2147088, МПК кл. 16 11/04, 2000). Устройство содержит корпус в виде тонкостенного стакана, во внутренней полости которого размещен вкладыш. Во вкладыше выполнено входное и выходное отверстия и внутренняя полость с коническими боковыми поверхностями, сообщающаяся с отверстиями. В полости вкладыша размещена обойма, имеющая центральное сквозное отверстие и посадочные места, в которых установлены четыре ролика с возможностью взаимодействия с коническими поверхностями полости вкладыша. Обойма подпружинена относительно корпуса пружиной сжатия, размещенной на ее внешней стороне, на цилиндрическом выступе. Один конец троса жестко закреплен во вкладыше, а второй размещен при запирании в корпусе и вкладыше с возможностью взаимодействия с четырьмя роликами. Центральные оси четырех роликов расположены в одной плоскости, которая перпендикулярна оси входного и выходного отверстий корпуса, вкладыша и продольной оси отрезка троса. Угол между 2 плоскими торцевыми поверхностями двух смежных роликов в каждой паре одинаковый. Устройство обеспечивает высокие усилия запирания,надежность, но имеет сложную конструкцию. Известно гибкое запорно-пломбировочное устройство (патент РФ 2144155, МП К кл. 16 11/04, 2000). Устройство содержит тонкостенный корпус, вкладыш, размещенный в корпусе и имеющий входное и выходное соосные отверстия и сообщающееся с ними окно с наклонными в сторону входного отверстия боковыми поверхностями,отрезок троса, один конец которого жестко закреплен в корпусе, а другой размещен в отверстиях и окне вкладыша с возможностью взаимодействия с двумя роликами, имеющими кольцевую проточку на боковой поверхности. Ролики установлены в окне вкладыша с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными боковыми поверхностями паза и толкателем,подпружиненным относительно вкладыша со стороны выходного отверстия и имеющим отверстие для троса и выступы. Это известное устройство имеет сложную конструкцию. Известно гибкое запорно-пломбировочное устройство (патент РК 12219, МПК кл. Е 05 В 39/02, публ. 14.04.2006). Устройство содержит корпус, вкладыш, размещенный в корпусе и имеющий входное и выходное соосные отверстия и сообщающееся с ними сквозное окно, выполненное с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор в виде роликов,установленных в окне вкладыша с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными боковыми поверхностями окна и с толкателем, имеющим сквозное отверстие и подпружиненным относительно вкладыша со стороны его выходного отверстия, и отрезок троса, один конец которого зафиксирован в корпусе, а второй размещен в окне вкладыша с возможностью взаимодействия с роликами. Окно выполнено с двумя перемычками,каждая из которых расположена вдоль соответствующей боковой поверхности окна в его середине, толкатель имеет плоскую форму, а фиксатор состоит из четырех роликов, причем смежные ролики размещены в окне по обе стороны от каждой перемычки с возможностью взаимодействия своими торцовыми поверхностями с перемычками. Недостатком устройства является его сложность при изготовлении и сборке. Наиболее близким техническим решением к предлагаемому является гибкое запорнопломбировочное устройство (предварительный патент РК 13922, МПК кл. Е 05 В 39/02, публ. 15.01.2004). Это запорно-пломбировочное устройство обладает простой, надежной и компактной конструкции,несложной при изготовлении и при сборке. В гибком запорнопломбировочном устройстве, содержащем корпус,вкладыш, размещенный в корпусе и имеющий входное и выходное соосные отверстия и сообщающееся с ним окно с боковыми 22607 поверхностями, каждая из которых имеет наклонный в сторону входного отверстия участок,переходящий в участок, параллельный продольной оси вкладыша, фиксатор, выполненный в виде цилиндрических роликов. Цилиндрические ролики установлены в окне вкладыша с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными участками боковых поверхностей окна и с толкателем, имеющим сквозное отверстие и подпружиненным относительно вкладыша со стороны его выходного отверстия. Отрезок троса, один конец которого зафиксирован в корпусе, а второй размещен в окне вкладыша взаимодействует с роликами. Толкатель выполнен в виде пластины с согнутыми под углом краями, вокруг отверстия толкателя сформирован буртик, направленный в сторону выходного отверстия, а поверхность окна вкладыша со стороны входного отверстия выполнена профилированной с образованием на ней ложементов для роликов. В предпочтительном варианте осуществления гибкого запорно-пломбировочного устройства вкладыш выполнен по ширине меньше, чем корпус, в его боковой поверхности выполнен продольный паз, и он размещн в корпусе с образованием между внутренней боковой поверхностью корпуса и поверхностью паза канала, в котором размещен первый конец отрезка троса и зафиксирован прессованием корпуса в нескольких точках, причем на поверхности паза вкладыша выполнено несколько выемок для расплющенных частей троса. Точки фиксации смещенны от центральной оси канала в сторону вкладыша. Толкатель,выполненный в виде пластины с согнутыми под углом краями и отбортовкой вокруг отверстия,представляет собой простую конструкцию,несложную в изготовлении. Ложементы и конструкция толкателя облегчают сборку изделия. Задача, на решение которой направлена заявляемое техническое решение, заключается в расширении арсенала технических средств,используемых в качестве запорно-пломбировочных устройств. Одновременно решается и задача повышения надежности запирания. Обеспечение высоких эксплуатационных параметров достигается за счет того, что в гибком запорно-пломбировочном устройстве, содержащем корпус с вкладышем и отрезок стального троса,один конец которого жестко закреплен в отверстии,образованном сопряженными полуотверстиями корпуса и вкладыша. Второй конец троса при использовании устройства протягивается через участок сквозного канала вкладыша, переходящего в полость профильного окна в котором размещен механизм запирания,состоящий из двух цилиндрических роликов, опорной пластины и пружины. Ролики по центру боковой поверхности имеют радиусные проточки, причем радиус кривизны каждой проточки соответствует радиусу пряди троса. Ролики размещены в ложементах профильного окна с возможностью взаимодействия через прижимную планку с отогнутыми краями,имеющей в центре отверстие для прохода троса, с пружиной, контактирующей с опорной площадкой в профильном окне. Ролики, обеспечивающие запирание, и имеющие по центру боковой поверхности радиусные кольцевые проточки с радиусом кривизны соответствующим радиусу пряди стального троса гарантированно удерживают отрезок троса от возможности его вращения вдоль продольной оси. Оба ролика в исходном положении постоянно находятся в строго определенном состоянии,обеспечивающим готовность к запиранию за счет ложементов выполненных в корпусе и имеющих постоянное воздействие от прижимной планки. В прижимная планке выполнено отверстие, а для строгой ориентации ее положения края прижимной планки отогнуты под углом, соответствующим углу наклона опорной поверхности ролика. Отогнутые края прижимной планки обеспечивают необходимую геометрическую базу при движении механизма в продольном направлении, которое обеспечивается усилием проталкивания, а прижим обеспечивается пружиной имеющую опорную площадку внутри корпуса одновременно выполняющую функции по центровке ее положения. Жесткое крепление троса достигается путем чеканки обечайки в определенных местах. При этом устройство становится не разборным. Предлагаемое гибкое запорно-пломбировочное устройство изображено на прилагаемых графических материалов, где на фиг. 1 оно изображено подготовленным к запиранию, а на фиг. 2 - в запертом состоянии, на фиг. 3 изображено положение роликов в замкнутом состоянии запорнопломбировочного устройства, где видно положение отдельных прядей стального каната в радиусной кольцевой проточке запирающего ролика, на фиг. 4 изображен вкладыш, на фиг. 5 - вид на вкладыш сверху, где изображено выходное отверстие сквозного канала и полуотверстие, которое сопрягается со второй половиной отверстия в корпусе. Гибкое запорно-пломбировочное устройство содержит вкладыш 1, помещенный в корпус 2,отрезок троса 3, имеющий свободный и пассивный концы. Вкладыш 1 представляет собой плоскую деталь прямоугольной формы, выполненную из металла,например, алюминия, со сквозным каналом 4,имеющим входное 5 и выходное 6 соосные отверстия для прохождения активного участка троса 3. Вдоль боковой стороны вкладыша 1 выполнено полуотверстие 7 (см. фиг. 5) для укладки пассивного конца троса 3. Участок сквозного канала 4,примыкающий к выходному отверстию 6, переходит в полость профильного окна 8, которая в свою очередь соединена с участком сквозного канала 4,примыкающего к выходному отверстию 6 сквозного канала 4 (фиг. 4). В профильном окне 8 на участке сквозного канала 4, примыкающего к входному отверстию 5, выполнены два ложемента 9,обеспечивающие строго определенное положение роликов 10. На участком сквозного канала 4,примыкающего к выходному отверстию 6,3 22607 профильное окно 8 имеет опорную центрирующую площадку 11 под пружину 12. Взаимное расположение сквозного канала 4, проходящего через опорную центрирующую площадку 11, и пружины 12,расположенной на опорной центрирующей площадке 11,обеспечивает возможность прохождения троса 3 через пружину 12 по ее продольной оси. Между роликами 10 и пружиной 12 расположена прижимная планка 13 с отверстием (на чертежах не показано) в центральной части. Прижимная планка 13 имеет края 14, отогнутые под углом, что обеспечивает стабильное устойчивое положение механизма замыкания в нерабочем состоянии устройства и не требует подготовительных операций перед его использованием. Прижимная планка 13 выполнена из тонколистовой стали. Отверстие на прижимной планке 13 может быть выполнено с центрирующим элементом, например,в виде отбортованных краев, которые имеют наружный диаметр соответствующий внутреннему диаметру пружины 12. Ролики 10, прижимная планка 13 и пружина 12 составляют механизм запирания участка троса 3. Ролики 10 имеют цилиндрическую форму с радиусной кольцевой проточкой 15 (см. фиг. 3). Радиус проточки 15 соответствует радиусу отдельной пряди стального троса 3, что обеспечивает жесткую фиксацию троса от усилий на его вращение относительно продольной оси. На боковой стороне вкладыша 1 выполнены впадины 16 (см. фиг. 4) для укладки и чеканки пассивного конца троса 3. Свободный конец троса 3 снабжен наконечником 17. На внутренней стороне корпуса 2 выполнено полуотверстие(контактирующее) с полу отверстием 7 вкладыша 1,для укладки неподвижного пассивного конца троса 3, повторяющее наружный профиль вкладыша 1 с усилением по толщине стенки в зоне его крепления. Используют предлагаемое запорнопломбировочное устройство следующим образом. При опломбировании объекта,например железнодорожного вагона, через его проушины 17(см. фиг. 2) пропускают свободный конец троса 3 с наконечником 18, вставляя его во входное отверстие 5 сквозного канала 4 вкладыша 1. Далее свободный конец троса 3 с наконечником 18 проходит через отверстие прижимной планки 13, внутри пружины сжатия 12, и выходит через выходное отверстие 6 сквозного канала 4 из запорно-пломбировочного устройства на необходимую для замыкания величину. При своем продвижении, наконечник 18 троса 3 выталкивает ролики 10, которые,взаимодействуя с прижимной планкой 13, сжимают пружину 12 и перемещаются по наклонным поверхностям окна 8 вкладыша 1 и не препятствуют дальнейшему перемещения троса 3. При взаимодействии роликов 10 с тросом 3,противолежащие пряди троса попадают в радиусные проточки 15 роликов 10, чем обеспечивается жесткая фиксация троса 3 от осевого вращения. При попытке силового извлечения троса 3, он взаимодействует с роликами 10 и прижимной планкой 13 с отогнутыми краями 14, а они, двигаясь по наклонным поверхностям окна 8 вкладыша 1 в обратную сторону, заклинивают трос 3. Снятие запорно-пломбировочного устройства возможно только при разрезании троса 3 специальными ножницами. Предлагаемая конструкция гибкого запорнопломбировочного устройства является простой и максимально облегченной, имеет минимально возможные габариты при высокой надежности и простоте использования. ФОРМУЛА ИЗОБРЕТЕНИЯ Гибкое запорно-пломбировочное устройство,содержащее вкладыш, размещенный в корпусе,отрезок троса, один конец которого жестко закреплен в сопрягаемых элементах корпуса и вкладыша, а второй конец которого вьшолнен с обеспечением возможности протягивания через сквозной канал вкладыша и взаимодействия с парой симметрично расположенных цилиндрических роликов с перемещением их в положение замыкания, отличающееся тем, что боковые поверхности цилиндрических роликов,выполняющие функцию замыкания при создании продольных усилий, по центру боковой поверхности имеют радиусные проточки, причем радиус кривизны каждой проточки соответствует радиусу пряди троса.
