Скачать PDF файл.

Формула / Реферат

Способ получения алифатических альфа, омега-аминонитрилов частичным гидрированием алифатических альфа, омега-динитрилов при повышенной температуре и повышенном давлении в присутствии растворителя и катализатора, состоящий в том, что используют катализатор, содержащий
(а) соединение на основе металла, выбранного из группы, содержащей
никель, кобальт, железо, рутений и родий и
(б) от 0,01 до 25, предпочтительно от 0,1 до 5 мас. %, считая на (а), промотора на основе металла, выбранного из группы, содержащей палладий, платину, иридий, осьмий, медь, серебро, золото, хром, молибден, вольфрам, марганец, рений, цинк, кадмий, свинец, алюминий, олово, фосфор, мышьяк, сурьму, висмут, кремний, титан, цирконий и редкоземельные металлы, а также
(в) от 0 до 5, предпочтительно от 0,1 до 3 мас. %, считая на (а), соединения на основе щелочного или щелочноземельного металла,
при условии, что компонент (а) не является соединением на основе железа, или железа и металла, выбранного из группы: кобальт, рутений и родий, если (б) является промотором на основе металла, выбранного из группы: титан, марганец, хром и молибден, а также при другом условии, что если компонент (а) является соединением на основе только рутения или родия, или рутения и родия, или никеля и родия, то промотор (б) может отсутствовать.

Текст

Смотреть все

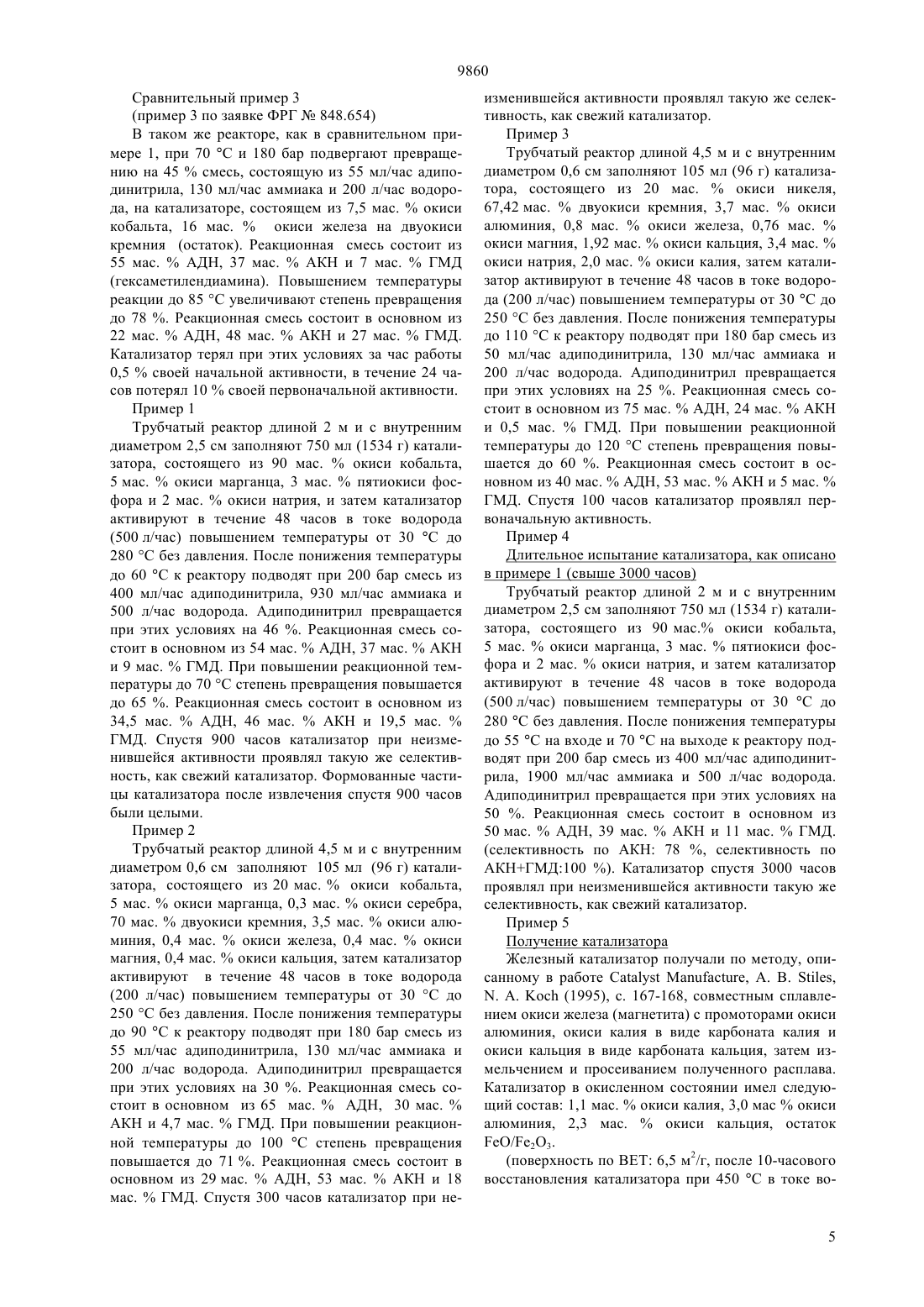

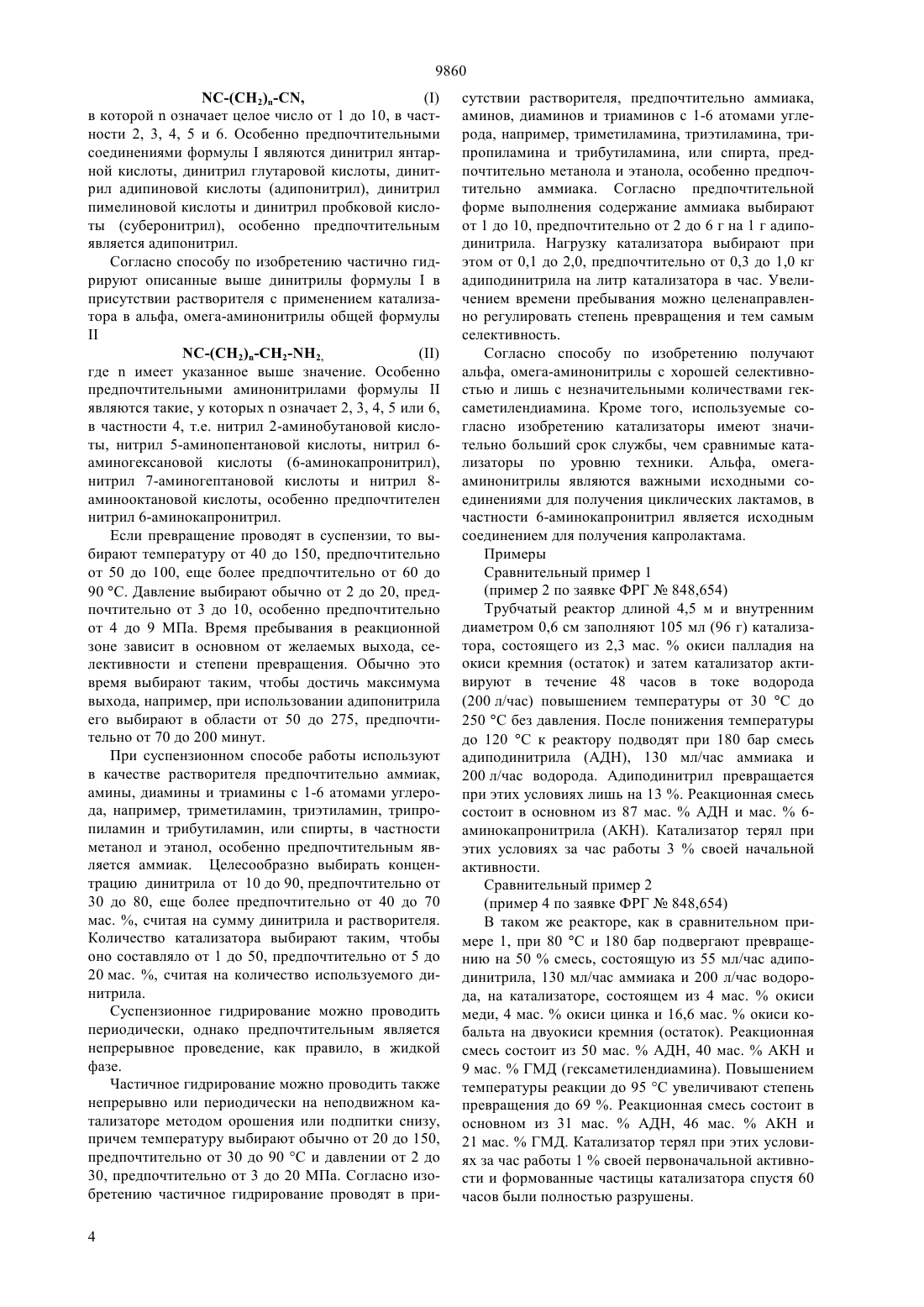

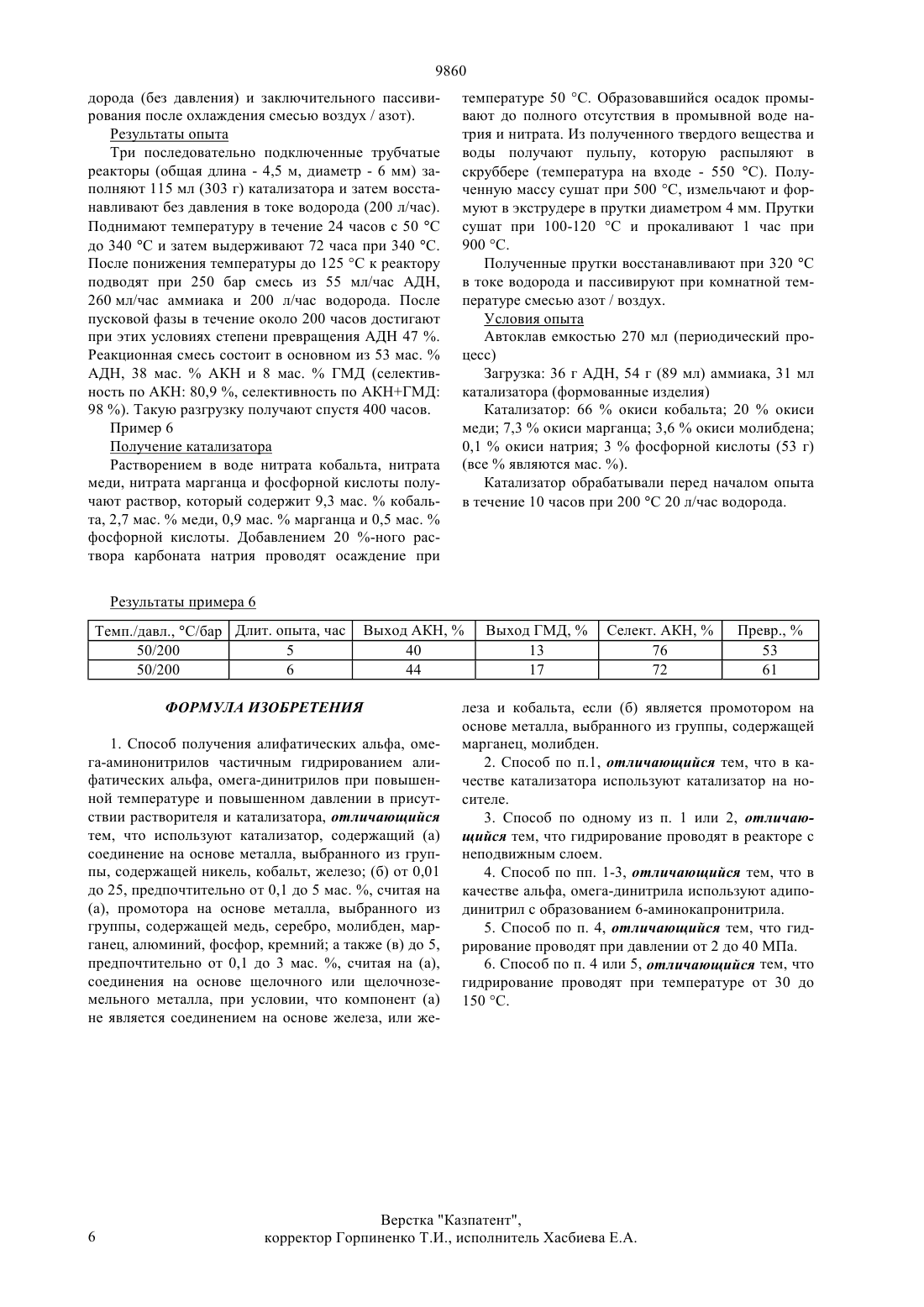

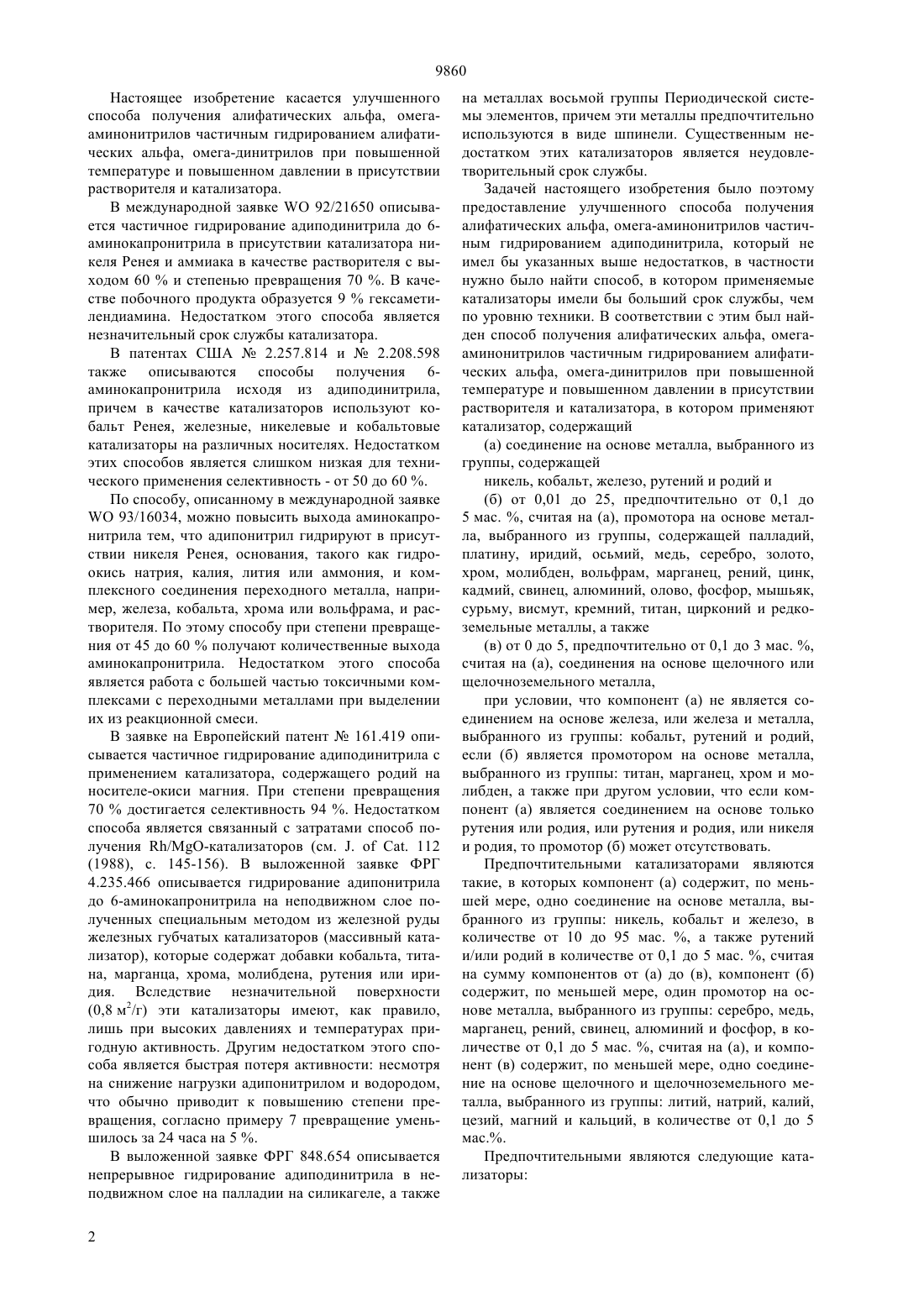

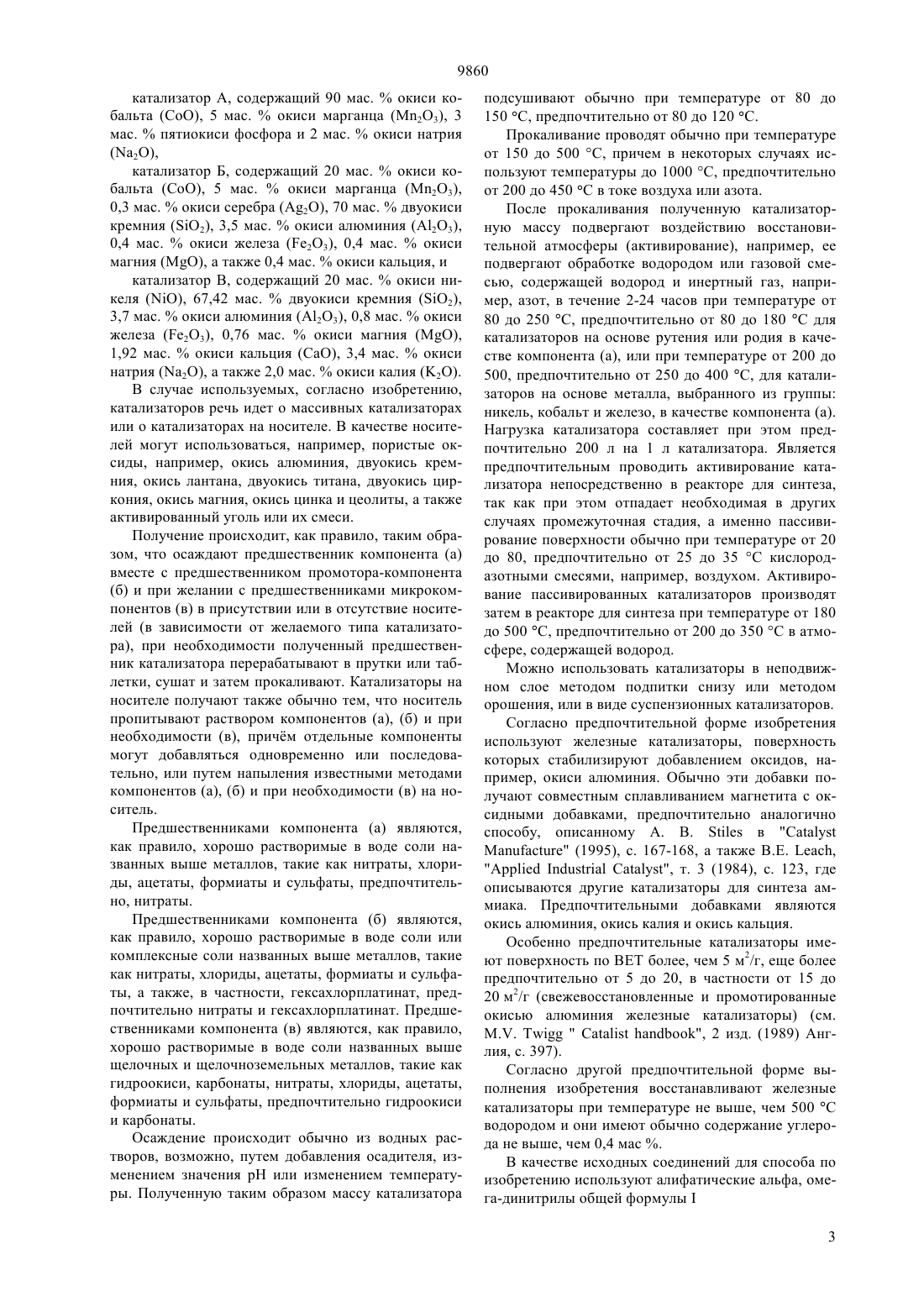

(51)7 07 253/30, 07 255/24 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ПОЛУЧЕНИЯ АЛИФАТИЧЕСКИХ АЛЬФА, ОМЕГА-АМИНОНИТРИЛОВ(57) Способ получения алифатических альфа, омегааминонитрилов частичным гидрированием алифати ческих альфа, омега-динитрилов при повышенной температуре и повышенном давлении в присутствии растворителя и катализатора, состоящий в том, что используют катализатор, содержащий(а) соединение на основе металла, выбранного из группы, содержащей никель, кобальт, железо, рутений и родий и(б) от 0,01 до 25, предпочтительно от 0,1 до 5 мас. , считая на (а), промотора на основе металла, выбранного из группы, содержащей палладий,платину, иридий, осьмий, медь, серебро, золото,хром, молибден, вольфрам, марганец, рений, цинк,кадмий, свинец, алюминий, олово, фосфор, мышьяк,сурьму, висмут, кремний, титан, цирконий и редкоземельные металлы, а также(в) от 0 до 5, предпочтительно от 0,1 до 3 мас. ,считая на (а), соединения на основе щелочного или щелочноземельного металла,при условии, что компонент (а) не является соединением на основе железа, или железа и металла,выбранного из группы кобальт, рутений и родий,если (б) является промотором на основе металла,выбранного из группы титан, марганец, хром и молибден, а также при другом условии, что если компонент (а) является соединением на основе только рутения или родия, или рутения и родия, или никеля и родия, то промотор (б) может отсутствовать. 9860 Настоящее изобретение касается улучшенного способа получения алифатических альфа, омегааминонитрилов частичным гидрированием алифатических альфа, омега-динитрилов при повышенной температуре и повышенном давлении в присутствии растворителя и катализатора. В международной заявке 92/21650 описывается частичное гидрирование адиподинитрила до 6 аминокапронитрила в присутствии катализатора никеля Ренея и аммиака в качестве растворителя с выходом 60 и степенью превращения 70 . В качестве побочного продукта образуется 9 гексаметилендиамина. Недостатком этого способа является незначительный срок службы катализатора. В патентах США 2.257.814 и 2.208.598 также описываются способы получения 6 аминокапронитрила исходя из адиподинитрила,причем в качестве катализаторов используют кобальт Ренея, железные, никелевые и кобальтовые катализаторы на различных носителях. Недостатком этих способов является слишком низкая для технического применения селективность - от 50 до 60 . По способу, описанному в международной заявке 93/16034, можно повысить выхода аминокапронитрила тем, что адипонитрил гидрируют в присутствии никеля Ренея, основания, такого как гидроокись натрия, калия, лития или аммония, и комплексного соединения переходного металла, например, железа, кобальта, хрома или вольфрама, и растворителя. По этому способу при степени превращения от 45 до 60 получают количественные выхода аминокапронитрила. Недостатком этого способа является работа с большей частью токсичными комплексами с переходными металлами при выделении их из реакционной смеси. В заявке на Европейский патент 161.419 описывается частичное гидрирование адиподинитрила с применением катализатора, содержащего родий на носителе-окиси магния. При степени превращения 70 достигается селективность 94 . Недостатком способа является связанный с затратами способ получения /-катализаторов (см. .. 112(1988), с. 145-156). В выложенной заявке ФРГ 4.235.466 описывается гидрирование адипонитрила до 6-аминокапронитрила на неподвижном слое полученных специальным методом из железной руды железных губчатых катализаторов (массивный катализатор), которые содержат добавки кобальта, титана, марганца, хрома, молибдена, рутения или иридия. Вследствие незначительной поверхности(0,8 м 2/г) эти катализаторы имеют, как правило,лишь при высоких давлениях и температурах пригодную активность. Другим недостатком этого способа является быстрая потеря активности несмотря на снижение нагрузки адипонитрилом и водородом,что обычно приводит к повышению степени превращения, согласно примеру 7 превращение уменьшилось за 24 часа на 5 . В выложенной заявке ФРГ 848.654 описывается непрерывное гидрирование адиподинитрила в неподвижном слое на палладии на силикагеле, а также 2 на металлах восьмой группы Периодической системы элементов, причем эти металлы предпочтительно используются в виде шпинели. Существенным недостатком этих катализаторов является неудовлетворительный срок службы. Задачей настоящего изобретения было поэтому предоставление улучшенного способа получения алифатических альфа, омега-аминонитрилов частичным гидрированием адиподинитрила, который не имел бы указанных выше недостатков, в частности нужно было найти способ, в котором применяемые катализаторы имели бы больший срок службы, чем по уровню техники. В соответствии с этим был найден способ получения алифатических альфа, омегааминонитрилов частичным гидрированием алифатических альфа, омега-динитрилов при повышенной температуре и повышенном давлении в присутствии растворителя и катализатора, в котором применяют катализатор, содержащий(а) соединение на основе металла, выбранного из группы, содержащей никель, кобальт, железо, рутений и родий и(б) от 0,01 до 25, предпочтительно от 0,1 до 5 мас. , считая на (а), промотора на основе металла, выбранного из группы, содержащей палладий,платину, иридий, осьмий, медь, серебро, золото,хром, молибден, вольфрам, марганец, рений, цинк,кадмий, свинец, алюминий, олово, фосфор, мышьяк,сурьму, висмут, кремний, титан, цирконий и редкоземельные металлы, а также(в) от 0 до 5, предпочтительно от 0,1 до 3 мас. ,считая на (а), соединения на основе щелочного или щелочноземельного металла,при условии, что компонент (а) не является соединением на основе железа, или железа и металла,выбранного из группы кобальт, рутений и родий,если (б) является промотором на основе металла,выбранного из группы титан, марганец, хром и молибден, а также при другом условии, что если компонент (а) является соединением на основе только рутения или родия, или рутения и родия, или никеля и родия, то промотор (б) может отсутствовать. Предпочтительными катализаторами являются такие, в которых компонент (а) содержит, по меньшей мере, одно соединение на основе металла, выбранного из группы никель, кобальт и железо, в количестве от 10 до 95 мас. , а также рутений и/или родий в количестве от 0,1 до 5 мас. , считая на сумму компонентов от (а) до (в), компонент (б) содержит, по меньшей мере, один промотор на основе металла, выбранного из группы серебро, медь,марганец, рений, свинец, алюминий и фосфор, в количестве от 0,1 до 5 мас. , считая на (а), и компонент (в) содержит, по меньшей мере, одно соединение на основе щелочного и щелочноземельного металла, выбранного из группы литий, натрий, калий,цезий, магний и кальций, в количестве от 0,1 до 5 мас Предпочтительными являются следующие катализаторы(2 О),катализатор Б, содержащий 20 мас.окиси кобальта (СоО), 5 мас.окиси марганца (М 2 О 3),0,3 мас.окиси серебра (2), 70 мас.двуокиси кремния (2), 3,5 мас.окиси алюминия (23),0,4 мас.окиси железа (е 23), 0,4 мас.окиси магния , а также 0,4 мас.окиси кальция, и катализатор В, содержащий 20 мас.окиси никеля , 67,42 мас.двуокиси кремния (2),3,7 мас.окиси алюминия (23), 0,8 мас.окиси железа (е 23), 0,76 мас.окиси магния ,1,92 мас.окиси кальция (СаО), 3,4 мас.окиси натрия (2), а также 2,0 мас.окиси калия (2). В случае используемых, согласно изобретению,катализаторов речь идет о массивных катализаторах или о катализаторах на носителе. В качестве носителей могут использоваться, например, пористые оксиды, например, окись алюминия, двуокись кремния, окись лантана, двуокись титана, двуокись циркония, окись магния, окись цинка и цеолиты, а также активированный уголь или их смеси. Получение происходит, как правило, таким образом, что осаждают предшественник компонента (а) вместе с предшественником промотора-компонента(б) и при желании с предшественниками микрокомпонентов (в) в присутствии или в отсутствие носителей (в зависимости от желаемого типа катализатора), при необходимости полученный предшественник катализатора перерабатывают в прутки или таблетки, сушат и затем прокаливают. Катализаторы на носителе получают также обычно тем, что носитель пропитывают раствором компонентов (а), (б) и при необходимости (в), причм отдельные компоненты могут добавляться одновременно или последовательно, или путем напыления известными методами компонентов (а), (б) и при необходимости (в) на носитель. Предшественниками компонента (а) являются,как правило, хорошо растворимые в воде соли названных выше металлов, такие как нитраты, хлориды, ацетаты, формиаты и сульфаты, предпочтительно, нитраты. Предшественниками компонента (б) являются,как правило, хорошо растворимые в воде соли или комплексные соли названных выше металлов, такие как нитраты, хлориды, ацетаты, формиаты и сульфаты, а также, в частности, гексахлорплатинат, предпочтительно нитраты и гексахлорплатинат. Предшественниками компонента (в) являются, как правило,хорошо растворимые в воде соли названных выше щелочных и щелочноземельных металлов, такие как гидроокиси, карбонаты, нитраты, хлориды, ацетаты,формиаты и сульфаты, предпочтительно гидроокиси и карбонаты. Осаждение происходит обычно из водных растворов, возможно, путем добавления осадителя, изменением значения рН или изменением температуры. Полученную таким образом массу катализатора подсушивают обычно при температуре от 80 до 150 С, предпочтительно от 80 до 120 С. Прокаливание проводят обычно при температуре от 150 до 500 С, причем в некоторых случаях используют температуры до 1000 С, предпочтительно от 200 до 450 С в токе воздуха или азота. После прокаливания полученную катализаторную массу подвергают воздействию восстановительной атмосферы (активирование), например, ее подвергают обработке водородом или газовой смесью, содержащей водород и инертный газ, например, азот, в течение 2-24 часов при температуре от 80 до 250 С, предпочтительно от 80 до 180 С для катализаторов на основе рутения или родия в качестве компонента (а), или при температуре от 200 до 500, предпочтительно от 250 до 400 С, для катализаторов на основе металла, выбранного из группы никель, кобальт и железо, в качестве компонента (а). Нагрузка катализатора составляет при этом предпочтительно 200 л на 1 л катализатора. Является предпочтительным проводить активирование катализатора непосредственно в реакторе для синтеза,так как при этом отпадает необходимая в других случаях промежуточная стадия, а именно пассивирование поверхности обычно при температуре от 20 до 80, предпочтительно от 25 до 35 С кислородазотными смесями, например, воздухом. Активирование пассивированных катализаторов производят затем в реакторе для синтеза при температуре от 180 до 500 С, предпочтительно от 200 до 350 С в атмосфере, содержащей водород. Можно использовать катализаторы в неподвижном слое методом подпитки снизу или методом орошения, или в виде суспензионных катализаторов. Согласно предпочтительной форме изобретения используют железные катализаторы, поверхность которых стабилизируют добавлением оксидов, например, окиси алюминия. Обычно эти добавки получают совместным сплавливанием магнетита с оксидными добавками, предпочтительно аналогично способу, описанному А. В.в(1995), с. 167-168, а также ,, т. 3 (1984), с. 123, где описываются другие катализаторы для синтеза аммиака. Предпочтительными добавками являются окись алюминия, окись калия и окись кальция. Особенно предпочтительные катализаторы имеют поверхность поболее, чем 5 м 2/г, еще более предпочтительно от 5 до 20, в частности от 15 до 20 м 2/г (свежевосстановленные и промотированные окисью алюминия железные катализаторы) (см., 2 изд. (1989) Англия, с. 397). Согласно другой предпочтительной форме выполнения изобретения восстанавливают железные катализаторы при температуре не выше, чем 500 С водородом и они имеют обычно содержание углерода не выше, чем 0,4 мас . В качестве исходных соединений для способа по изобретению используют алифатические альфа, омега-динитрилы общей формулы 3-(2)-,в которойозначает целое число от 1 до 10, в частности 2, 3, 4, 5 и 6. Особенно предпочтительными соединениями формулыявляются динитрил янтарной кислоты, динитрил глутаровой кислоты, динитрил адипиновой кислоты (адипонитрил), динитрил пимелиновой кислоты и динитрил пробковой кислоты (суберонитрил), особенно предпочтительным является адипонитрил. Согласно способу по изобретению частично гидрируют описанные выше динитрилы формулыв присутствии растворителя с применением катализатора в альфа, омега-аминонитрилы общей формулы-(2)-2-2,гдеимеет указанное выше значение. Особенно предпочтительными аминонитрилами формулыявляются такие, у которыхозначает 2, 3, 4, 5 или 6,в частности 4, т.е. нитрил 2-аминобутановой кислоты, нитрил 5-аминопентановой кислоты, нитрил 6 аминогексановой кислоты (6-аминокапронитрил),нитрил 7-аминогептановой кислоты и нитрил 8 аминооктановой кислоты, особенно предпочтителен нитрил 6-аминокапронитрил. Если превращение проводят в суспензии, то выбирают температуру от 40 до 150, предпочтительно от 50 до 100, еще более предпочтительно от 60 до 90 С. Давление выбирают обычно от 2 до 20, предпочтительно от 3 до 10, особенно предпочтительно от 4 до 9 МПа. Время пребывания в реакционной зоне зависит в основном от желаемых выхода, селективности и степени превращения. Обычно это время выбирают таким, чтобы достичь максимума выхода, например, при использовании адипонитрила его выбирают в области от 50 до 275, предпочтительно от 70 до 200 минут. При суспензионном способе работы используют в качестве растворителя предпочтительно аммиак,амины, диамины и триамины с 1-6 атомами углерода, например, триметиламин, триэтиламин, трипропиламин и трибутиламин, или спирты, в частности метанол и этанол, особенно предпочтительным является аммиак. Целесообразно выбирать концентрацию динитрила от 10 до 90, предпочтительно от 30 до 80, еще более предпочтительно от 40 до 70 мас. , считая на сумму динитрила и растворителя. Количество катализатора выбирают таким, чтобы оно составляло от 1 до 50, предпочтительно от 5 до 20 мас. , считая на количество используемого динитрила. Суспензионное гидрирование можно проводить периодически, однако предпочтительным является непрерывное проведение, как правило, в жидкой фазе. Частичное гидрирование можно проводить также непрерывно или периодически на неподвижном катализаторе методом орошения или подпитки снизу,причем температуру выбирают обычно от 20 до 150,предпочтительно от 30 до 90 С и давлении от 2 до 30, предпочтительно от 3 до 20 МПа. Согласно изобретению частичное гидрирование проводят в при 4 сутствии растворителя, предпочтительно аммиака,аминов, диаминов и триаминов с 1-6 атомами углерода, например, триметиламина, триэтиламина, трипропиламина и трибутиламина, или спирта, предпочтительно метанола и этанола, особенно предпочтительно аммиака. Согласно предпочтительной форме выполнения содержание аммиака выбирают от 1 до 10, предпочтительно от 2 до 6 г на 1 г адиподинитрила. Нагрузку катализатора выбирают при этом от 0,1 до 2,0, предпочтительно от 0,3 до 1,0 кг адиподинитрила на литр катализатора в час. Увеличением времени пребывания можно целенаправленно регулировать степень превращения и тем самым селективность. Согласно способу по изобретению получают альфа, омега-аминонитрилы с хорошей селективностью и лишь с незначительными количествами гексаметилендиамина. Кроме того, используемые согласно изобретению катализаторы имеют значительно больший срок службы, чем сравнимые катализаторы по уровню техники. Альфа, омегааминонитрилы являются важными исходными соединениями для получения циклических лактамов, в частности 6-аминокапронитрил является исходным соединением для получения капролактама. Примеры Сравнительный пример 1(пример 2 по заявке ФРГ 848,654) Трубчатый реактор длиной 4,5 м и внутренним диаметром 0,6 см заполняют 105 мл (96 г) катализатора, состоящего из 2,3 мас.окиси палладия на окиси кремния (остаток) и затем катализатор активируют в течение 48 часов в токе водорода(200 л/час) повышением температуры от 30 С до 250 С без давления. После понижения температуры до 120 С к реактору подводят при 180 бар смесь адиподинитрила (АДН), 130 мл/час аммиака и 200 л/час водорода. Адиподинитрил превращается при этих условиях лишь на 13 . Реакционная смесь состоит в основном из 87 мас.АДН и мас.6 аминокапронитрила (АКН). Катализатор терял при этих условиях за час работы 3 своей начальной активности. Сравнительный пример 2(пример 4 по заявке ФРГ 848,654) В таком же реакторе, как в сравнительном примере 1, при 80 С и 180 бар подвергают превращению на 50 смесь, состоящую из 55 мл/час адиподинитрила, 130 мл/час аммиака и 200 л/час водорода, на катализаторе, состоящем из 4 мас.окиси меди, 4 мас.окиси цинка и 16,6 мас.окиси кобальта на двуокиси кремния (остаток). Реакционная смесь состоит из 50 мас.АДН, 40 мас.АКН и 9 мас.ГМД (гексаметилендиамина). Повышением температуры реакции до 95 С увеличивают степень превращения до 69 . Реакционная смесь состоит в основном из 31 мас.АДН, 46 мас.АКН и 21 мас.ГМД. Катализатор терял при этих условиях за час работы 1 своей первоначальной активности и формованные частицы катализатора спустя 60 часов были полностью разрушены.(пример 3 по заявке ФРГ 848.654) В таком же реакторе, как в сравнительном примере 1, при 70 С и 180 бар подвергают превращению на 45 смесь, состоящую из 55 мл/час адиподинитрила, 130 мл/час аммиака и 200 л/час водорода, на катализаторе, состоящем из 7,5 мас.окиси кобальта, 16 мас.окиси железа на двуокиси кремния (остаток). Реакционная смесь состоит из 55 мас.АДН, 37 мас.АКН и 7 мас.ГМД(гексаметилендиамина). Повышением температуры реакции до 85 С увеличивают степень превращения до 78 . Реакционная смесь состоит в основном из 22 мас.АДН, 48 мас.АКН и 27 мас.ГМД. Катализатор терял при этих условиях за час работы 0,5 своей начальной активности, в течение 24 часов потерял 10 своей первоначальной активности. Пример 1 Трубчатый реактор длиной 2 м и с внутренним диаметром 2,5 см заполняют 750 мл (1534 г) катализатора, состоящего из 90 мас.окиси кобальта,5 мас.окиси марганца, 3 мас.пятиокиси фосфора и 2 мас.окиси натрия, и затем катализатор активируют в течение 48 часов в токе водорода(500 л/час) повышением температуры от 30 С до 280 С без давления. После понижения температуры до 60 С к реактору подводят при 200 бар смесь из 400 мл/час адиподинитрила, 930 мл/час аммиака и 500 л/час водорода. Адиподинитрил превращается при этих условиях на 46 . Реакционная смесь состоит в основном из 54 мас.АДН, 37 мас.АКН и 9 мас.ГМД. При повышении реакционной температуры до 70 С степень превращения повышается до 65 . Реакционная смесь состоит в основном из 34,5 мас.АДН, 46 мас.АКН и 19,5 мас.ГМД. Спустя 900 часов катализатор при неизменившейся активности проявлял такую же селективность, как свежий катализатор. Формованные частицы катализатора после извлечения спустя 900 часов были целыми. Пример 2 Трубчатый реактор длиной 4,5 м и с внутренним диаметром 0,6 см заполняют 105 мл (96 г) катализатора, состоящего из 20 мас.окиси кобальта,5 мас.окиси марганца, 0,3 мас.окиси серебра,70 мас.двуокиси кремния, 3,5 мас.окиси алюминия, 0,4 мас.окиси железа, 0,4 мас.окиси магния, 0,4 мас.окиси кальция, затем катализатор активируют в течение 48 часов в токе водорода(200 л/час) повышением температуры от 30 С до 250 С без давления. После понижения температуры до 90 С к реактору подводят при 180 бар смесь из 55 мл/час адиподинитрила, 130 мл/час аммиака и 200 л/час водорода. Адиподинитрил превращается при этих условиях на 30 . Реакционная смесь состоит в основном из 65 мас.АДН, 30 мас.АКН и 4,7 мас.ГМД. При повышении реакционной температуры до 100 С степень превращения повышается до 71 . Реакционная смесь состоит в основном из 29 мас.АДН, 53 мас.АКН и 18 мас.ГМД. Спустя 300 часов катализатор при не изменившейся активности проявлял такую же селективность, как свежий катализатор. Пример 3 Трубчатый реактор длиной 4,5 м и с внутренним диаметром 0,6 см заполняют 105 мл (96 г) катализатора, состоящего из 20 мас.окиси никеля,67,42 мас.двуокиси кремния, 3,7 мас.окиси алюминия, 0,8 мас.окиси железа, 0,76 мас.окиси магния, 1,92 мас.окиси кальция, 3,4 мас.окиси натрия, 2,0 мас.окиси калия, затем катализатор активируют в течение 48 часов в токе водорода (200 л/час) повышением температуры от 30 С до 250 С без давления. После понижения температуры до 110 С к реактору подводят при 180 бар смесь из 50 мл/час адиподинитрила, 130 мл/час аммиака и 200 л/час водорода. Адиподинитрил превращается при этих условиях на 25 . Реакционная смесь состоит в основном из 75 мас.АДН, 24 мас.АКН и 0,5 ма.ГМД. При повышении реакционной температуры до 120 С степень превращения повышается до 60 . Реакционная смесь состоит в основном из 40 мас.АДН, 53 мас.АКН и 5 мас.ГМД. Спустя 100 часов катализатор проявлял первоначальную активность. Пример 4 Длительное испытание катализатора, как описано в примере 1 (свыше 3000 часов) Трубчатый реактор длиной 2 м и с внутренним диаметром 2,5 см заполняют 750 мл (1534 г) катализатора, состоящего из 90 мас. окиси кобальта,5 мас.окиси марганца, 3 мас.пятиокиси фосфора и 2 м.окиси натрия, и затем катализатор активируют в течение 48 часов в токе водорода(500 л/час) повышением температуры от 30 С до 280 С без давления. После понижения температуры до 55 С на входе и 70 С на выходе к реактору подводят при 200 бар смесь из 400 мл/час адиподинитрила, 1900 мл/час аммиака и 500 л/час водорода. Адиподинитрил превращается при этих условиях на 50 . Реакционная смесь состоит в основном из 50 мас.АДН, 39 мас.АКН и 11 мас.ГМД.(селективность по АКН 78 , селективность по АКНГМД 100 ). Катализатор спустя 3000 часов проявлял при неизменившейся активности такую же селективность, как свежий катализатор. Пример 5 Получение катализатора Железный катализатор получали по методу, описанному в работе, А. В. ,. .(1995), с. 167-168, совместным сплавлением окиси железа (магнетита) с промоторами окиси алюминия, окиси калия в виде карбоната калия и окиси кальция в виде карбоната кальция, затем измельчением и просеиванием полученного расплава. Катализатор в окисленном состоянии имел следующий состав 1,1 мас.окиси калия, 3,0 масокиси алюминия, 2,3 мас.окиси кальция, остаток еО/е 2 О 3.(поверхность по ВЕТ 6,5 м 2/г, после 10-часового восстановления катализатора при 450 С в токе во 5 9860 дорода (без давления) и заключительного пассивирования после охлаждения смесью воздух / азот). Результаты опыта Три последовательно подключенные трубчатые реакторы (общая длина - 4,5 м, диаметр - 6 мм) заполняют 115 мл (303 г) катализатора и затем восстанавливают без давления в токе водорода (200 л/час). Поднимают температуру в течение 24 часов с 50 С до 340 С и затем выдерживают 72 часа при 340 С. После понижения температуры до 125 С к реактору подводят при 250 бар смесь из 55 мл/час АДН,260 мл/час аммиака и 200 л/час водорода. После пусковой фазы в течение около 200 часов достигают при этих условиях степени превращения АДН 47 . Реакционная смесь состоит в основном из 53 мас.АДН, 38 мас.АКН и 8 мас.ГМД (селективность по АКН 80,9 , селективность по АКНГМД 98 ). Такую разгрузку получают спустя 400 часов. Пример 6 Получение катализатора Растворением в воде нитрата кобальта, нитрата меди, нитрата марганца и фосфорной кислоты получают раствор, который содержит 9,3 мас.кобальта, 2,7 мас.меди, 0,9 мас.марганца и 0,5 мас.фосфорной кислоты. Добавлением 20 -ного раствора карбоната натрия проводят осаждение при температуре 50 С. Образовавшийся осадок промывают до полного отсутствия в промывной воде натрия и нитрата. Из полученного твердого вещества и воды получают пульпу, которую распыляют в скруббере (температура на входе - 550 С). Полученную массу сушат при 500 С, измельчают и формуют в экструдере в прутки диаметром 4 мм. Прутки сушат при 100-120 С и прокаливают 1 час при 900 С. Полученные прутки восстанавливают при 320 С в токе водорода и пассивируют при комнатной температуре смесью азот / воздух. Условия опыта Автоклав емкостью 270 мл (периодический процесс) Загрузка 36 г АДН, 54 г (89 мл) аммиака, 31 мл катализатора (формованные изделия) Катализатор 66 окиси кобальта 20 окиси меди 7,3 окиси марганца 3,6 окиси молибдена 0,1 окиси натрия 3 фосфорной кислоты (53 г)(всеявляются мас. ). Катализатор обрабатывали перед началом опыта в течение 10 часов при 200 С 20 л/час водорода. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения алифатических альфа, омега-аминонитрилов частичным гидрированием алифатических альфа, омега-динитрилов при повышенной температуре и повышенном давлении в присутствии растворителя и катализатора, отличающийся тем, что используют катализатор, содержащий (а) соединение на основе металла, выбранного из группы, содержащей никель, кобальт, железо (б) от 0,01 до 25, предпочтительно от 0,1 до 5 мас. , считая на(а), промотора на основе металла, выбранного из группы, содержащей медь, серебро, молибден, марганец, алюминий, фосфор, кремний а также (в) до 5,предпочтительно от 0,1 до 3 мас. , считая на (а),соединения на основе щелочного или щелочноземельного металла, при условии, что компонент (а) не является соединением на основе железа, или же 6 леза и кобальта, если (б) является промотором на основе металла, выбранного из группы, содержащей марганец, молибден. 2. Способ по п.1, отличающийся тем, что в качестве катализатора используют катализатор на носителе. 3. Способ по одному из п. 1 или 2, отличающийся тем, что гидрирование проводят в реакторе с неподвижным слоем. 4. Способ по пп. 1-3, отличающийся тем, что в качестве альфа, омега-динитрила используют адиподинитрил с образованием 6-аминокапронитрила. 5. Способ по п. 4, отличающийся тем, что гидрирование проводят при давлении от 2 до 40 МПа. 6. Способ по п. 4 или 5, отличающийся тем, что гидрирование проводят при температуре от 30 до 150 С.

МПК / Метки

МПК: C07C 253/30, C07C 255/24

Метки: омега-аминонитрилов, получения, альфа, алифатических, способ

Код ссылки

<a href="https://kz.patents.su/6-9860-sposob-polucheniya-alifaticheskih-alfa-omega-aminonitrilov.html" rel="bookmark" title="База патентов Казахстана">Способ получения алифатических альфа, омега-аминонитрилов</a>

Похожие патенты
