Водонаполненный взрывчатый состав

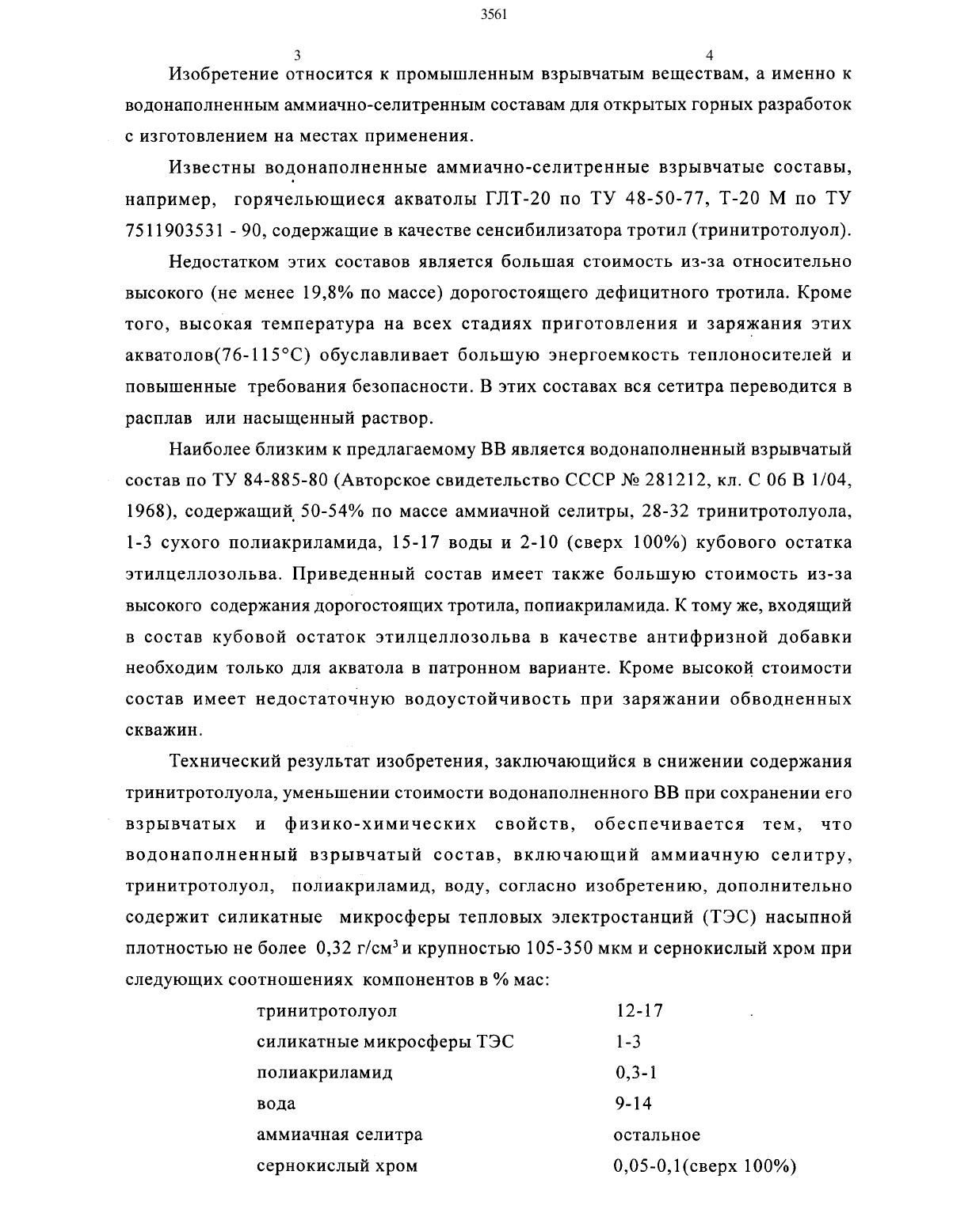

водонаполненным аммиачно-селитренным составам для открытых горных разработок с изготовлением на местах применения.Известны водонаполненные аммиачно-селитреннь 1 е взрывчатые составы,например, горячельющиеся акватолы ГЛТ-20 по ТУ 48-50-77, Т-20 М по ТУ 7511903531 - 90, содержащие в качестве сенсибилизатора тротил (тринитротолуол).Недостатком этих составов является большая стоимость из-за относительно высокого (не менее 19,8 по массе) дорогостоящего дефицитного тротила. Кроме того, высокая температура на всех стадиях приготовления и заряжания этих акватолов(76-115 С) обуславливает большую энергоемкость теплоносителей и повышенные требования безопасности. В этих составах вся сетитра переводится в расплав или насыщенный раствор.Наиболее близким к предлагаемому ВВ является водонаполненный взрывчатый состав по ТУ 84-885-80 (Авторское свидетельство СССР Не 281212, кл. С 06 В 1/04,1968), содержащий 50-54 по массе аммиачной селитры, 28-32 тринитротолуола,1-3 сухого полиакриламида, 15-17 воды и 2-10 (сверх 100) кубового остатка этилцеллозольва. Приведенный состав имеет также большую стоимость из-за высокого содержания дорогостоящих тротила, попиакриламида. К тому же, входящий в состав кубовой остаток этилцеллозольва в качестве антифризной добавки необходим только для акватола в патронном варианте. Кроме высокой стоимости состав имеет недостаточную водоустойчивость при заряжании обводненных скважин.Технический результат изобретения, заключающийся в снижении содержания тринитротолуола, уменьшении стоимости водонаполненного ВВ при сохранении его взрывчатых и физико-химических свойств, обеспечивается тем, что водонаполненный взрывчатый состав, включающий аммиачную селитру,тринитротолуол, полиакриламид, воду, согласно изобретению, дополнительно содержит силикатные микросферы тепловых электростанций (ТЭС) насыпной плотностью не более 0,32 г/см 3 и крупностью 105-350 мкм и сернокислый хром приСЛСДУЮЩИХ СООТНОШСНИЯХ КОМПОНСНТОВ В мастринитротолуол 12-17 силикатные микросферы ТЭС 1-3 полиакриламид 0,3-15 6 Использование силикатных микросфер ТЭС определенного качества (насыпнаяплотность не более 0,32 г/смз и крупность 105-350 мкм) объясняется следующим эффект сенсибилизации жидких ВВ с помощью микросфер зависит от вносимой ими газонасыщенности и крупности (диаметра). Согласно исследованиям М.Кука устойчивая детонация водонаполненных ВВ происходит при содержании воздуха 0,1-0,2 см 3 на 1 г ВВ (см. М.Кук Наука промышленных ВВ, М. Недра, 1980 г., с. 219). Для обеспечения указанного количества воздуха ВВ при минимальном содержании микросфер, не являющимися энергоносителями, они должны иметь максимальный коэффициент пустотности, который хорошо корралирует с показателем насыпной плотности.В таблице 1 приведены результаты определения насыпной плотности микросферТЭС в зависимости от их крупности.Опытное взрывание образцов акватола АВ на микросферах ТЭС различной плотности при содержании в составе 20 показало, что нормируемая скорость детонации заряда достигается при насыпной плотности микросфер менее 0,32 г/смз и крупностью более 105-350 мкм (таблица 2).Микросферы ТЭС крупностью более 350 мкм (не более 4 от общего объема) не могут использоваться в ВВ, так как эти фракции с поверхности покрыты пленкойТаблица 2 Насыпная плотность микросфер, г/см 3 Скорость детонации открытого заряда акватола АВ диаметром 100 мм, км/с 0,27 4,2 0,32 4,0 0,33 3,8 0,35 3,257 8 ДЛЯ проверки взрывчатых И фИЗИКО-ХИМИЧССКИХ СВОЙСТВ предлагаемогоВПОЛИГОННЫХ УСЛОВИЯХ НИКОЛЗСВСКОГО рудника ВОСТОЧНО-КЗЗЗХСТЗНСКОГО МОДНОХИМИЧССКОГО комбината бЫЛИ ИЗГОТОВЛСНЫ И испытаны образцы СЛЕДУЮЩИХ СОСТЗВОВНаименование компонентов Содержание компонентов мас.Кубовой остаток этилцел - - - - лозольва (сверх 100)Сернокисль 1 й хром - 0,1 0,1 0,05 0,05 сверх сверх сверх сверхкрытого заряда от шашки детонатора Т-75(потеря массы ВВ через 249 10 Ввод известного структурирующего агента (сульфат хрома) в предложенныйсостав обеспечил повышение его водоустойчивости. Для установления нижнего и верхнего предела содержания микросфер насыпной плотностью 0,28 г/смз в составе ВВ были изготовлены и испытаны образцы акватолас различным содержанием таких микросфер (таблица 4).Наименование КОМПОНЕНТОВ Содержание КОМПОНСНТОВ ПО массеПолиакриламид 0,5 0,5 0,5 0,5 Вода 15 15 15 15 Сернокислый хром 0,1 0,1 0,05 0,05 сверх сверх сверх сверх100 100 100 100 Взрывчатые свойства Скорость детонации, км/с 3,6 4,6 5,0 3,8 Критический диаметр, мм 150 100 90 150Как видно из таблицы 4, по детонационным свойствам оптимальное содержание микросфер составляет 1-3 от общей массы акватола.Образцы акватола готовились в модернизированной машине Акватол-1 У конструкции института ГипроникельПервоначально на стационарном пункте в пропеллерной мешалке 6 водный раствор полиакриламида разбавлялся водой температурой 90 С до 2-х процентного. При этом перемешивание проводилось 15-20 мин. В другой емкости с перемешиванием готовился 10 водный раствор сульфата хрома (сшивающий агент).На этом же пункте 2 водный раствор полиакриламида насосом перекачивался в обогреваемую горячей водой (Т 90-95 С) лопастную мешалку, куда загружалась аммиачная селитра. Приготовление водноселитренной смеси осуществлялось в течение 15-20 мин. Температура ее поддерживалась не выше 50 С для
